Elektrinis grindinis šildymas - vienas populiariausių sprendimų, apie kurį žmonės klausia vis dažniau. Šiltos grindys vonios kambaryje, jaukumas miegamajame, tolygus šildymas virtuvėje - skamba puikiai.
Ką reiškia dvigyslis šildymo kabelis ir kokie yra pagrindiniai elektrinio grindinio šildymo tipai
Pagal konstrukciją šildymo kabelis gali būti viengyslis arba dvigyslis. Dvigyslis grindų šildymo kabelis turi du laidininkus ir palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis. Rinkoje yra trys pagrindiniai tipai: šildymo kabelis, šildymo matas ir IR plėvelė.
- Šildymo kabelis - universaliausias variantas. Klojamas zygzagu, žingsnis tarp linijų reguliuojamas - taip tiksliai parenkate galią konkrečiai patalpai.
- Šildymo matas - tas pats kabelis, tik pritvirtintas prie tinklelio. Išvyniojate ant grindų ir klijuojate plyteles tiesiai ant viršaus. Idealus renovacijai, kai nenorite kelti grindų lygio.
- IR plėvelė - plona kaip popierius, klojama „sausai" po laminatu ar parketu. Greitai šyla, greitai atvėsta. Bet negalima kloti po plytelėmis, nes nesuderinama su klijais ir betonu.
Kam tinka dvigyslis kabelis - pritaikymas pagal patalpą
Vonios kambarys - šildymo matas arba kabelis po plytelėmis. Virtuvė - šildymo matas po plytelėmis. Miegamasis su laminatu - IR plėvelė. Koridorius - šildymo matas. Po natūraliu mediniu parketu šildymo kabelio nerekomenduojame - medis blogai praleidžia šilumą ir deformuojasi. Po laminatu galima naudoti IR plėvelę su temperatūros ribojimu iki 27-28 °C.
Techniniai parametrai ir galingumo parinkimas
Gyvenamąsias erdves dažnai įrengiamos elektra šildomos grindys. Šildymo grindims elektra reikalingas vos 80-120 W/m² galingumas, o visos sistemos montavimo gylis nuo grindų paviršiaus siekia vos 2,5-5 cm. Plytelėms rekomenduojama 150 W/m² - keramika puikiai perduoda šilumą, sistema greitai įšyla. Po laminatu ar vinilu (LVT) tinka 80-150 W/m² kilimėliai arba IR plėvelė.
Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m². Dalinai akumuliuojamam šildymui įprasta instaliuoti 100-150 W/m², iki 180 W/m². Tinkama galia dalinai akumuliuojamam grindų šildymui yra apie 2 kartus didesnė už patalpos šilumos nuostolius.
Montavimo principai ir paruošimas
Prieš klojimą: paruošiame atskirą grandinę nuo skydelio - kabelis, automatas, RCD. Kiekviena šildymo zona turi turėti atskirą grandinę nuo skydelio. Negalima šildymo mato pajungti prie artimiausios rozetės - tai perkrovos ir gaisro rizika. RCD (srovės nuotėkio relė) 30 mA yra privaloma pagal LST HD 60364 - šildymo elementas grindyse, dažnai drėgnoje aplinkoje.
Prie kiekvieno termostato reikia atvesti maitinimo kabelį (3x1,5 mm² nuo skydelio) ir grindų jutiklio laidą (2x0,5 mm², apsauginiame vamzdyje grindyse). Dažna klaida: grindų klojėjas nepaliko vamzdelio jutikliui. Kai jutiklis sugenda - vienintelė išeitis ardyti grindis. Termostatas montuojamas 1,2-1,5 m aukštyje nuo grindų.
Paruošiama darbo vieta betonavimui: pagrindas išvalomas nuo galinčių pažeisti šildymo kabelį elementų. Hidroizoliacinė plėvelė skirta sulaikyti galimą drėgmės skverbimąsi į izoliacinį sluoksnį. Armatūros tinklas būtinas tam, kad sutvirtintų perdengimo konstrukcijas. 5-10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5 mm vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo pat ir šildymo kabeliui pritvirtinti.
Kabelio klojimas ir fiksavimas
Šildymo kabeliai yra išdėstomi ant specialaus tinklelio lygiais tarpais, kas 7-12 cm, vengiant lenkimo stačiu kampu. Kabelis išdėstomas ant armavimo tinklo ir lengvai pritvirtinamas, kad prireikus būtų nesudėtinga pakeisti kabelio fiksavimo vietą. Nusprendus, kad šildymo kabelis taisyklingai paklotas, jis galutinai pritvirtinamas. Sujungimo ir galinė movos turi būti toje pačioje medžiagoje kaip ir šildymo kabelis, jų negalima lankstyti, jos privalo būti pritvirtintos prie pagrindo.
SVARBU: šildymo kabelis negali būti per arti termoizoliacijos paviršiaus. Taip pat kabelis neturi būti per stipriai priveržtas prie armavimo tinklo. Sujungimo ir galinė movos turi būti toje pačioje aplinkoje kaip ir šildymo kabelis, jų negalima lankstyti, jos turi būti pritvirtintos prie pagrindo.
Termoizoliacija ir betonavimas
Jei šildymo kabelis klojamas tiesiai ant betono be termoizoliacijos - apie 30% šilumos nukeliauja žemyn, į perdangą ar gruntą. Termoizoliacinė plokštė (XPS arba EPS, 20-30 mm) po šildymo kabeliu - būtinas elementas. Sumažina energijos suvartojimą 25-35%.
Šildymo kabelis betoninėse grindyse betonuojamas vienu sluoksniu. Betoninės grindys gali būti betonuojamos vienu arba dviem betonavimais. Grindų betonavimas dviem sluoksniais tikslingas turint didesnius plotus, kai betonavimas vienu sluoksniu nepatogus. Bendra instaliavimo instrukcija išlieka tokia pati, tik pirmasis betono sluoksnis su armavimo tinklu užpilamas be šildymo kabelio.
Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs. SVARBU: per pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso. Jei šildymas įjungiamas per anksti, betonas aplink kabelį džiūsta greičiau, susidaro tuštumos, šildymo kabelis gali sugesti. Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangą.
Davikliai, termostatai ir saugumas
Grindų temperatūros reguliatoriaus daviklis montuojamas sandariame apsauginiame vamzdelyje. Vamzdelio storis turi būti pakankamas, o vidinės sienelės lygios, kad prireikus būtų galima lengvai pakeisti daviklį. Vamzdelis montuojamas vienodu atstumu tarp šildymo kabelio vingių ir tvirtinamas prie armavimo tinklo. Jis negali kirsti šildymo kabelio.
Programuojamas termostatas su naktiniu režimu sutaupo 20-30% elektros palyginti su paprastu. Išmanus su Wi‑Fi - dar daugiau, nes leidžia išjungti šildymą kai nesate namuose. Termostatas perjungia šildymą ciklais - šildo, kol pasiekia nustatytą temperatūrą, tada išsijungia.
Kintama elektros srovė (195-250 VAC, 16 A, 50 Hz) jungiama prie L - fazė ir N - nulis, gnybtų. Naudojama 16 A ar mažesnio nominalo automatinis išjungiklis, bei 30 mA srovės nuotėkio relė. Rekomenduojamas atskiras 16 A apsauginis automatinis jungiklis kiekvienai šildymo grandinei.
Patirtis ir dažniausios klaidos montuojant
Per didelė arba per maža galia. Per maža galia - grindys vos šiltos. Vonios kambaryje 80 W/m² - grindys vos šiltos. Nėra termoizoliacijos. Termostatas ne toje vietoje. Jutiklis be apsauginio vamzdžio. Pažeistas kabelis plytelių klijavimo metu. Nėra atskiros grandinės. Nėra RCD.
Iš patirties: kelios šildymo zonos - tai 3+ atskiri automatai ir RCD skydelyje. Dažna klaida: grindų klojėjas nepaliko vamzdelio jutikliui. Pažeidus šildymo kabelį, remontuojama XBM 302 movos pagalba. Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užpylimą - jei kabelis pažeistas, po betono jį rasti neįmanoma.
Montavimo žingsniai (santrauka)
- Apskaičiuokite šildomą plotą - atimkite stacionarių baldų zonas.
- Pasirenkamas bendras patalpos pageidaujamas instaliuoti galingumas (pvz., 80-120 W/m² arba 100-150 W/m²).
- Paruošiama atskira grandinė nuo skydelio - kabelis, automatas, RCD.
- Paklojama termoizoliacija ir hidroizoliacinė plėvelė.
- Išdėstomas ir pritvirtinamas šildymo kabelis ant armavimo tinklo.
- Montuojamas vamzdelis grindų jutikliui ir patikrinami izoliacijos bei laidininkų varžos matavimai prieš betonavimą.
- Užpilamas betonas arba išlyginamasis sluoksnis; laukiama rekomenduojamų džiūvimo laikotarpių prieš įjungimą.
Kaina, eksploatacinės išlaidos ir garantija
Šildymo kabelio kaina priklauso nuo jo ilgio, galingumo, komplektacijos ir gamintojo. Šildymo kabelių asortimentas yra gana platus. Galutinė elektrinio grindinio šildymo kaina priklauso nuo trijų kintamųjų: šildomo ploto, pasirinktos sistemos ir termostato tipo.
Priklauso nuo ploto, galios ir režimo. Vonios kambarys (5 m²) su termostatu - apie 60-90 kWh per mėnesį šildymo sezonu, tai ~15-22 EUR. Svetainė (15 m²) - 200-325 kWh, ~50-81 EUR. Su programuojamu termostatu ir gera izoliacija suvartojimas mažėja 30-40%.
Teoriškai įrengti visą namą tik elektriniu grindiniu šildymu įmanoma, bet praktiškai brangu - mėnesinės elektros sąskaitos žiemą siektų šimtus eurų. Kiek laiko tarnauja sistema? Kokybiškai sumontuota kilimėlių ar kabelių sistema veikia 20-30 metų. IR plėvelė - dar ilgiau, nes joje nėra judančių dalių. Kokybiški kabeliai ir matai turi gamintojo garantiją 20-25 metų. Bet garantija galioja tik jei kabelis sumontuotas pagal instrukcijas, atlikti izoliacijos varžos matavimai prieš ir po montavimo, pajungimas atliktas kvalifikuoto elektriko.
Privalumai ir trūkumai
- Privalumai: patogumas, ekonomiškumas (esant tinkamai izoliacijai ir valdymui), saugumas, universalumas, ilgaamžiškumas, atsparumas drėgmei, nematomas šildymas be radiatorių.
- Trūkumai: rizika neteisingai parinkus galią (per mažai - grindys vos šiltos), galimybė kabelio pažeidimo montavimo metu, būtinybė atskiros grandinės ir RCD, didesnės eksploatacijos išlaidos jei naudojama kaip pagrindinis šildymas be geros izoliacijos.
Kaip pasirinkti tinkamą kabelį
Renkantis pirmiausia svarbu aiškiai įsivertinti, kur kabelis bus montuojamas - grindyse, lauke, vamzdžiuose ar lietvamzdžiuose. Nuo to priklauso ne tik tinkamas kabelio tipas, bet ir jo atsparumo reikalavimai. Įvertinkite, kam bus naudojamas grindinis šildymas - jis atliks pagrindinio ar papildomo šilumos šaltinio funkciją. Erdvių dydis ir pastato šilumos nuostoliai padiktuos ne tik kabelio ilgį, bet ir jo galią.
Kabeliai vienas nuo kito gali skirtis savo ilgiu, tipu, montavimo būdu ir paskirtimi. Šildymo kabeliai nėra dalinami, todėl viena svarbiausių užduočių - išsirinkti tinkamą jo ilgį. Norint apskaičiuoti, kiek metrų kabelio jums reikės būtina žinoti tikslų patalpų plotą.
Specialios paskirtys ir savireguliuojantys kabeliai

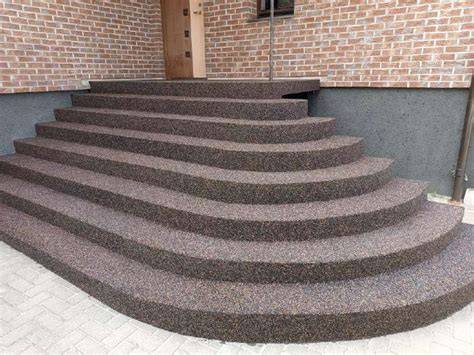

Šildymo kabeliai naudojami tada, kai reikia apsaugoti sistemas nuo užšalimo arba užtikrinti tolygesnį paviršių šildymą. Jie gali būti montuojami grindyse, vamzdynuose, latakuose, lietvamzdžiuose ar lauko dangose, kur žiemą susidaro ledas ir sniegas. Šildymo kabelis skirtas laukui dažniausiai naudojamas po takų, nuovažų ar laiptų danga.
Vienas dažniausių pasirinkimų yra savireguliuojantys šildymo kabeliai. Jie prisitaiko prie aplinkos temperatūros, todėl skirtingose vietose gali išskirti nevienodą šilumos kiekį. Kitas variantas - nuolatinės galios kabeliai, kurie per visą ilgį veikia vienodai.
Ar verta montuoti patiems, leidimai ir praktiniai patarimai
Ar galima elektrinį grindų šildymą sumontuoti pačiam? Taip - kilimėlius ir IR plėvelę montuoja dauguma klientų savarankiškai. Tai nereikalauja specialių įgūdžių. Šildymo kabelio elektrinės dalies paruošimą naudojimui gali atlikti elektrikas arba bet kuris asmuo, turintis bent bazines žinias apie elektros veikimą. Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas.
Ar elektriniam grindų šildymui reikia statybos leidimų? Ne - tai patenka į buitinių elektros įrenginių kategoriją ir paprastai jokių specialių leidimų nereikia. Ar galima montuoti ant nenuardyto seno grindinio? Taip - infraraudonųjų spindulių plėvelė kaip tik tam ir sukurta.
Rekomendacijos prieš įsigyjant ir dažnos praktinės situacijos
Apskaičiuokite plotą - atimkite stacionarių baldų zonas. Plėvelė ar kilimėlis nemontuojamas po pilno pagrindo baldais arba po tais, kurių kojelės žemesnės nei 3 cm. Paklokite termoizoliacinį paklotą - jis nukreipia šilumą aukštyn, o ne į betoną ar plokštes žemiau. Išklokite kilimėlį / kabelį / IR plėvelę pagal iš anksto sudarytą planą.
Pridėtiniai patarimai: šildymo kabelis neturėtų būti instaliuojamas po stacionariais baldais be kojų, kaip spinta, bufetas, sofa; vonia, dušo kabina, židinys, taip pat po sienomis ar pertvarų konstrukcijomis. Arčiau išorinių pastato sienų (iki 1 m) atstumas tarp šildymo kabelio vijų turėtų būti mažesnis nei patalpos viduryje - tai kompensuoja didesnius šilumos praradimus prie sienų.
EXZONA.EU - savireguliuojantis šildymo kabelis.
Tipiniai produktai ir techniniai pavyzdžiai
TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis. TASSU kabelių sujungimo movos yra ypatingai patikimos, pagamintos gamykloje, ir montuotojams nekyla problemų su jų pajungimu. TASSU kabeliai yra 20 W/m (U = 230 V). Naudojami betoninėse grindyse. TASSU kabeliai yra su gamykloje paruoštu jungiamuoju kabeliu bei užbaigimo mova. Kabelis negali būti trumpinamas ar kaip kitaip karpomas. Visą laiką reikia pasirinkti reikiamo ilgio kabelį.
ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu. ThinMat pakuotėje yra 80 cm lankstaus instaliacinio vamzdelio davikliui ir speciali lipni juosta nuo tinklelio nuimtam kabeliui prie grindų klijuoti.
Ar elektrinis grindinis šildymas yra ekonomiškas sprendimas?
Su gera izoliacija ir programuojamu termostatu suvartojimas gali būti 30-40% mažesnis. Su gera izoliacija ir programuojamu termostatu suvartojimas gali būti 30-40% mažesnis. Kaina/mėn. - priklauso nuo ploto, galios ir režimo; pavyzdžiui, 0,75 × 5 × 30 × 0,22 = ~24,75 €/mėn. Kiekvienu atveju apskaičiavimai būna individualūs.
Praktinė išvada - kam tinka šildymo kabelis
Grindų šildymo kabeliai yra paprastas ir efektyvus būdas užtikrinti tolygų grindinį šildymą. Jie padeda išvengti šaltų zonų ant grindų paviršiaus ir garantuoja komfortišką šilumos pasiskirstymą visame kambaryje. Šildymo kabelis yra ypač naudingas ir reikalingas tiems, kurie nori puoselėti estetišką ir jaukų erdvių interjerą bei tuo pačiu metu sumažinti patalpų mikroklimato priežiūros kaštus. Šildomas kabelis padeda sukurti „nematomą“ šildymą be radiatorių ir gyvatuko, pavyzdžiui, vonios kambaryje.
Vertinant praktinę grindų šildymo kabelių naudą, išskiriamas jų patogumas, ekonomiškumas, saugumas ir universalumas. Dėl savo lankstaus pritaikymo šildymo kabeliai yra ypač puikus pasirinkimas nestandartinio išplanavimo patalpose, kuriose sudėtinga pritaikyti šildymo kilimėlius.
