Spintų ir stelažų gamyboje naudojamas medienos plokštes ir skydus galima lengvai sujungti su „DOMINO“ kaištinių sujungimų frezeriu. Su „DOMINO“ sujungimo sistema galima greitai ir paprastai sujungti medienos plokštes, taip pat atlikti kitus pagrindinius stalių ir dailidžių darbuose pasitaikančius sujungimus, pavyzdžiui, sutvirtinant rėmines ir karkasines konstrukcijas, pritvirtinant turėklų statramsčius.
„DOMINO“ įstatomas kaištis apjungia savyje geriausias savybes, kuriomis pasižymi plokščios medinės jungtys ir įprastiniai apvalūs kaiščiai. Medienos plokščių sujungimą įstatomais kaiščiais su dideliu atstumu tarp jų ženkliai palengvina skersinė atrama su specialiais strypeliais. Skersinė atrama tinka naudoti su abiem frezeriais: DF 500 ir DF 700. Atramos strypeliai leidžia padidinti atstumą tarp ertmių. Kad galėtumėte skersinę atramą sumontuoti ant norimo įrankio, pasukite ant strypelio esančią prispaudžiamą trinkelę į padėtį, atitinkančią DF 500 ar DF 700 įrankį. Dabar sumontuokite skersinę atramą ant frezerio pagal naudojimo instrukcijos nurodymus.
Kadangi plokštė yra 19 mm storio, todėl kaiščio ertmės sujungiamose plokštėse negali būti vienodo gylio (po 20 mm). Kad sujungti plokštes stačiu kampu, vienos detalės skersgalyje frezuojama 25 mm gylio ertmė. Ant išilginio kitos detalės paviršiaus yra frezuojama 15 mm gylio ertmė. Tokiu būdu bendras abiejų ertmių gylis atitinka naudojamo kaiščio ilgį - 40 mm. Analogiškai padarykite ertmes spintos sienelės šone. Likusias ertmes frezuokite, naudodami skersinės atramos strypelius. Dabar išfrezuokite ertmes spintos / stelažo lentynėlėse.
Tam vieną šoninę sienelę padėkite ant kitos ir pažymėkite numatytą lentynėlės vietą. Vieną šoninę sienelę padėkite į šalį. Prie likusios ant darbastalio šoninės sienelės pridėkite lentynėlę pagal vieną iš žymėjimo linijų. Tuomet paguldykite ją ant šono, kad lentynėlės kraštas sutaptų su atitinkama žymėjimo linija ant šoninės sienelės. Mūsų pavyzdyje lentynėlė ir šoninė sienelė sulygintos. Tokioje padėtyje jas ir suveržėme.
Dabar ant frezerio nustatykite 0° kampą ir 15 mm frezavimo gylį. Likusių ertmių frezavimui nustatykite išilginės ertmės plotį. Ant lentynėlės pieštuku pažymėkite kaiščių padėtis. Frezerį pozicionuokite pagal šiuos žymėjimus. Dabar nustatykite 25 mm frezavimo gylį. Išfrezuokite ertmes lentynėlėje. Sekančias ertmes frezuokite, naudodamiesi skale ant stebėjimo langelio ir išlygindami ertmių padėtį pagal žymėjimus ant lentynėlės. Atlikite tą patį ir su antra šonine sienele.

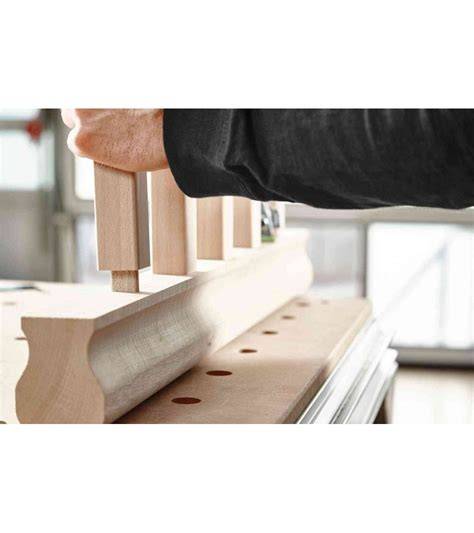

Dabar į ertmes įstatykite DOMINO kaiščius, užtepkite klijų ir sujunkite detales. Spintų ir stelažų gamyboje naudojamas medienos plokštes ir skydus galima lengvai sujungti su „DOMINO“ kaištinių sujungimų frezeriu. Su „DOMINO“ sujungimo sistema galima greitai ir paprastai sujungti medienos plokštes, taip pat atlikti kitus pagrindinius stalių ir dailidžių darbuose pasitaikančius sujungimus, pavyzdžiui, sutvirtinant rėmines ir karkasines konstrukcijas, pritvirtinant turėklų statramsčius.
Techniniai atitikimai ir patarimai
- Skersinė atrama leidžia didinti atstumą tarp ertmių, o tai užtikrina tikslesnį kaiščių tarpus atgaliniu metu.
- Korinio kampo tikslumas yra svarbus: 0° kampas frezuojant leidžia geriau priglusti kaiščiams.
- Storis 19 mm nurodo, kad kaiščių ertmės negali būti vienodo gylio vienoje plokštumoje. Vienos ertmės gylis 25 mm, kitos - 15 mm.
- Kaiščių ilgis yra 40 mm, todėl abiejų ertmių gyliai turi suderinti šį ilgį.
Analogiškai atlikite ertmes spintos sienelės šone ir likusias ertmes frezuokite, naudodami skersinės atramos strypelius. Po to į ertmes įstatykite DOMINO kaiščius, užtepkite klijų ir sujunkite detales. Taip pat galima atlikti ertmių frezavimą spintos lentynėlėse, laikantis pažymėjimų linijų ir žymėjimų ant lentynėlės.
- Pasirinkite pavyzdį, kur lentynėlė ir šoninė sienelė tiks tiksliai.
- Užfiksuokite lentynėlės vietą ir suveržkite jas.
- Nustatykite 0° kampą ir 15 mm frezavimo gylį pradiniuose žingsniuose.
- Išfrezuokite likusias ertmes 25 mm gylio ir toliau sekite žymėjimus.
- Įdėkite kaiščius, užtepkite klijų ir sujunkite detales.
