Viengubo metalinio karkaso pertvaros W112, padengtos dviguba gipso kartono plokščių danga, yra patikimas sprendimas tiek vidinėms sienoms, tiek durų angoms formuoti. Ši sistema užtikrina gerą garso izoliaciją, atsparumą apkrovoms ir leidžia montuoti durų angas pagal poreikius.
Reikalingos medžiagos pertvaros W112 montavimui
- Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²).
- Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 tvirtinimui prie grindų, lubų ir sienų (išeiga 1,6 vnt./1 m²).
- Sandarinimo juosta Dichtungsband arba sandarinimo mastika Trennwandkitt (išeiga 0,3-1,2 m/1 m²).
- Skiriamoji juosta Trenn-Fixx slydimo siūlėms tarp pertvaros ir lubų bei sienų (išeiga apie 1,8 m/1 m²).
- Dvigubas gipso kartono plokščių Blue sluoksnis (išeiga apie 4 m²/1 m²).
- Savisriegiai Diamantschrauben XTN skirtingam sluoksnių tvirtinimui (14 vnt./1 m² pirmam sluoksniui; 30 vnt./1 m² antram sluoksniui).
- Uniflott gipsinis siūlių glaistas (išeiga apie 0,8 kg/1 m²).
- Kurt siūlių armavimo juosta (išeiga apie 1,2 m/1 m²).
- Tiefengrund giluminis gruntas paviršių sutvirtinimui.
- Mineralinė vata Knauf Insulation TP115, storis parenkamas pagal statramsčio plotį (apie 1 m² mineralinės vatos 1 m² sienos).
- Kantenhobel ir Raspelhobel įrankiai siūlėms ir plokščių kraštams apdoroti.
- Elektrinis suktuvas ir glaistiklis siūlių glaistymui.
Konstrukcijos planavimas
Pirmiausia būtina suplanuoti pertvaros montavimo sąlygas:
- Garso izoliacijos ir gaisrinės saugos reikalavimus.
- Sausas ar drėgmės veikiamas patalpas.
- Pertvaros aukštį, svarbų renkantis profilių plotį.
- Durų angų poreikį.
- Galimų apkrovų turėjimą.
Pasirenkami profiliai ir gipso kartono rūšys pagal Knauf W11.lt techninius duomenis. Populiariausia konstrukcija - W112 - yra metalinis viengubo karkaso pertvaras su dviguba Blue plokščių danga ir 100 mm pločio CW profiliu karkasas.
Paruošiamieji darbai
Prieš montuojant karkasą, patalpa turi būti išvalyta, grindys nuvalytos. Ant grindų pažymimi pertvaros kontūrai, durų angos vietos bei papildomi elementai, didinantys karkaso atsparumą apkrovoms ir gembėms. Pagrindas turi būti lygus, nelygumai pašalinami tinkavimo, glaistymo arba sandarinimo mastikų (pvz., Trennwandkitt) pagalba.
Perimetrinių profilių montavimas
- Pasižymėkite ir atsikirpkite reikiamų matmenų UW profilius.
- Ant UW profilio nugarėlės priklijuokite sandarinimo juostą Dichtungsband, užtikrinančią izoliaciją nuo garso sklidimo ir mažų pagrindo nelygumų užpildymą.
- Naudodami plastikines mūrvines pritvirtinkite perimetrinius profilius prie grindų ir lubų.
- Patikrinkite vertikalumą naudodami matavimo priemones.
- Tvirtinimo atstumas tarp tvirtinimo elementų turi būti ≤100 cm, o pertvaroms aukštesnėms nei 3 m - ≤50 cm.
Statramščių išdėstymas ir montavimas
Pažymėkite statramščių vietas. Durų angai formuoti sumontuokite UA profilius pagal reikalingą svorį. CW profilius išdėstykite taip, kad plokščių siūlės virš durų būtų perpildytos bent 150-200 mm atstumu nuo angos krašto ir nebūtų vertikalioje linijoje su durų kraštu.
- Ant kraštinių CW profilių nugarėlių užtepkite dvi juostas sandarinimo mastikos Trennwandkitt ir tik tada prisukite prie pagrindo.
- Statramščiai įstatomi į UW gulekšnius, tvirtinami Knauf Stanzzange įrankiu arba kniedėmis. Skardvaržčiais tvirtinti neleidžiama.
- Palikite 10 mm tarpą tarp statramsčio viršaus ir gulekšnio dugno.
- Visos statramsčių nugarėlės orientuotos ta pačia kryptimi, kiaurymės elektros instaliacijai išdėstytos vienoje eilėje.
- Statramsčiai prireikus ilginami, o ilginimo vietos perslinkusios.
Skiriamosios juostos Trenn-Fixx klijavimas
Po profilių montavimo, prie sienų ir lubų priklijuokite skiriamąją juostą Trenn-Fixx, užtikrinančią slydimo siūlės funkciją tarp pertvaros ir kaimyninių konstrukcijų. Juostą klijuokite prieš montuojant gipso kartono plokštes.

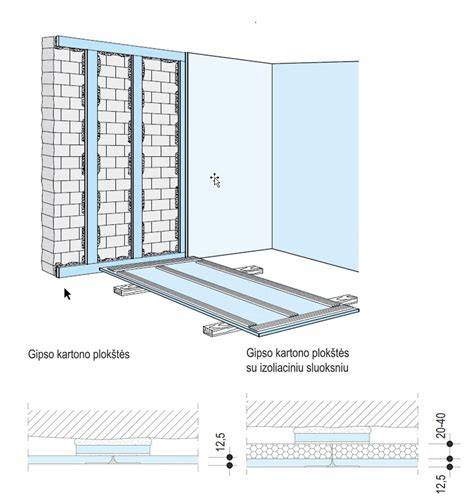

Gipso kartono plokščių montavimas prie metalinio karkaso
- Prie karkaso montuokite Blue gipso kartono plokštes dviem sluoksniais, naudodami skirtingo ilgio savisriegius (pirmam sluoksniui 23 mm, antram - 38 mm).
- Laikykitės atstumų tarp savisriegių: pirmame sluoksnyje iki 750 mm, paskutiniame - ne daugiau kaip 250 mm.
- Tvirtinkite plokštę taip, kad savisriegių galvutės nekliūtų glaistymui ir nepažeistų kartono. Negalima vėl naudoti senų skylių.
- Vertikaliai montuokite plokštes per visą patalpos aukštį, vengiant horizontalių jungčių tame pačiame sluoksnyje.
- Mišrios tvirtinimo kryptys tame pačiame sluoksnyje neleistinos.
Pirmojo gipso kartono sluoksnio siūlių glaistymas ir gruntavimas
Po pirmo sluoksnio montavimo būtina užglaistyti siūles glaistu Uniflott. Taip pat glaistomos pjautinės siūlės, kurias reikia gruntuoti giluminiu gruntu Tiefengrund. Naudojant vandenį gruntavimui draudžiama.
Antro gipso kartono sluoksnio montavimas ir glaistymas
Išdžiūvus pirmojo sluoksnio glaistui, tvirtinamas antras sluoksnis, užtikrinant, kad plokščių siūlės nesutaptų su pirmo sluoksnio siūlėmis abiejose pertvaros pusėse.
Sumontavus antrą sluoksnį, jo siūlės armuojamos Kurt siūlių armavimo juosta, o siūlių ir savisriegių galvutės užglaistomos. Išdžiūvus glaistui, nuimama trūkstamoji skiriamoji juosta Trenn-Fixx.

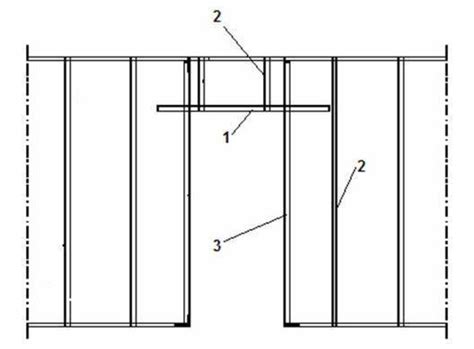

Durų angos formavimas
Durų angos karkasui naudojami UA profiliai, jų metalas 2 mm storio. Grindų UW profilis tvirtinamas ties angos kraštu, naudojant ne mažiau kaip du kampų tvirtinimo elementus mūrvinėmis 8x60 mm. Viršutiniai UA profiliai tvirtinami tuo pačiu būdu, paliekant angas elektros instaliacijai.
UA profiliai negali sutapti su pertvaros karkaso profiliais. Virš durų montuojami papildomi statramsčiai, kurie tvirtina gipso kartono apkaltą. Gipso kartono siūlės virš durų angos turi būti perstumtos bent 150-200 mm nuo krašto ir nebūti vienoje vertikalėje su angokraščiu.
Deformacinės siūlės pertvarose
Ilgose pertvarose arba esant reikšmingiems grindų ir lubų aukščių pokyčiams (nuo 75 cm), kiekvieni 15 m turi būti numatytos deformacinės siūlės. Jos apsaugo sistemą nuo deformacijų ir įtrūkimų, yra svarbios perkeliant konstrukcijų judesius ir temperatūrinius pokyčius.
Jei po metaliniu karkasu yra pastato konstrukcinės deformacinės siūlės, jos turi būti ir karkase.
Didelės temperatūros veikiamos konstrukcijos privalo būti atskirtos nuo gipso kartono plokščių, taip pat būtinas sujungimų lankstumas su lubų apkalomis ar pakabinamomis lubomis.

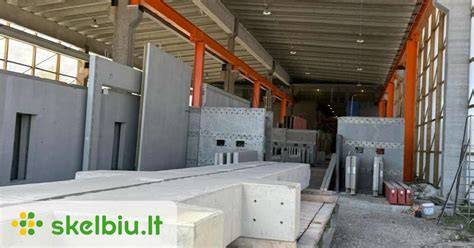

Statybinių gaminių gamyba Klaipėdoje
