Dūmtraukio gaisrinė izoliacija: kaip tinkamai apskaičiuoti, sumontuoti ir prižiūrėti kamino parametrus

Šiame vadove pateikiama išsami, nuosekli informacija apie dūmtraukio gaisrinę ir šilumos izoliaciją, skirtą užtikrinti sklandų šildymo įrangos veikimą, saugumą ir energijos efektyvumą. Renkantis ir montuojant izoliuotą dūmtraukį, būtina suprasti pagrindinius principus: trauką, šilumos nuostolius, kondensatą, atmosferos sąlygas ir tinkamą medžiagų pasirinkimą. Aukštos kokybės izoliacija padeda išvengti kondensato, rūgščių poveikio ir gaisro rizikos, o teisingai suprojektuotas kamino skerspjūvis bei aukštis užtikrina stabilų degimo procesą.

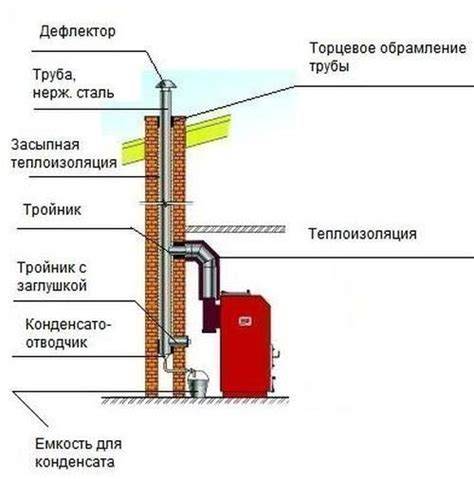

Kamino aukštis, skerspjūvis ir trauka: pagrindiniai dėsniai

Aukštis skaičiuojamas nuo šildymo prietaiso pajungimo. Minimalus kaminio aukštis - 5 metrai, o kaminas turi būti bent 50 cm virš kraigo, kad išvengtumėte atvirkštinės traukos tam tikromis vėjo kryptimis. Jo skerspjūvis nustatomas pagal pajungimo vamzdį arba gamintojo rekomendacijas; cilindriniai vamzdžiai yra dažniausiai naudojami, o stačiakampiai - reikalauja atitinkamų proporcijų. Kūrenant kurą pakuroje išsiskiria šiluma ir dujos, sudarančios perteklinį slėgį, todėl dūmtraukio trauka verčia dujas judėti į viršų.

Trauką galima išmatuoti su jautriais prietaisais arba improvizuotai - paėmus pūką ir pažiūrėjus į vamzdį. Trauka laikoma pakankama, kai dūmai lengvai pakyla į viršų ir efektyviai šalina degimo produktus. Atvirkštinė trauka atsiranda tada, kai viršuje slėgis didesnis nei apačioje, dažnai dėl hermetiškai užsandaru patalpų orą ar šaltų kamino zonų.

Kaminas - tai ne tik dūmtraukio dalis. Jo aukštis, skerspjūvis, išorinis paviršius ir izoliacija tiesiogiai veikia šilumos nuostolius, trauką ir gaisro riziką. Įvairių tipų šildymo įrenginiams yra skirtingos išdėstymo funkcijos, todėl svarbu projektavimo etape pasirinkti tik tinkamą kamino sistemą.

Izoliacijos vaidmuo: kodėl šalinti kondensatą ir apsaugoti konstrukciją?

Izoliuotas dumtraukis padeda išlaikyti aukštą dūmų temperatūrą ilgesnį laiką, o tai užtikrina stabilesnę trauką ir mažesnes degimo produktų nuostolius. Tradiciniai plytiniai ar betoniniai kamino kanalai šalina šilumą netolygiai, o šaltas oras skverbiasi į sieneles, kenkia traukai ir atšaldymo metu kondensatas gali pažeisti izoliaciją. Izoliacija taip pat apsaugo konstrukciją nuo kondensato poveikio ir ugdo saugumą.

Materialų pasirinkimas yra svarbus. Vidinis vamzdis turi būti iš nerūdijančio plieno su atitinkamu atsparumu korozijai ir kondensatui: dujiniams katilams tinka AISI 304 arba AISI 316, o kietojo kuro įrenginiams - AISI 316L arba AISI 321. Izoliacijos medžiaga dažnai naudojama yra bazaltinė vata, kuri turi atsparumą ugniai (A1 ar A2 klasės), o kai kurie gamintojai naudoja keraminę vatą dėl geresnės šilumos laikomosios gebos. Išorinis apvalkalas dažniausiai iš cinkuoto plieno arba nerūdijančio plieno, o vietose su ore ar jūrine įtaka - nerūdijantis plienas yra patvaresnis.

Izoliacijos storis ir medžiagų parinkimas: praktiniai patarimai

Izoliacijos storis vietose priklauso nuo dūmų temperatūros ir aplinkos sąlygų. Kietojo kuro katilams gali būti reikalinga 50 mm mineralinės vatos ar keraminės vatos izoliacija, o dujiniams katilams pakanka 30-40 mm. Kalbant apie kalcio silikatines plokštes (pvz., SkamoTec 225), jos pasižymi geromis izoliacinėmis savybėmis iki +1000°C ir gali būti naudojamos dūmtraukių izoliacijai, sienų ir stogų konstrukcijose, dėl ką jos yra lengvos ir paprastai montuojamos plokštėmis. Keraminė vata gali būti naudojama dūmtraukio izoliacijai iki 1260°C, jos laikomos be kvapų, lengvai pjaustomos ir saugios sveikatai.

Išorinis vamzdis turėtų būti atsparus oro ir drėgmės poveikiui. Jei dūmtraukis montuojamas viduje - pakanka cinkuoto plieno, o lauko ar agresyvesnėje aplinkoje rekomenduojama naudoti nerūdijantį plieną.

Montavimo eiliškumas, plafiravimo ir kritinės vietos

Planavimas: optimalus kelias dumtraukio maršrutui, mažai posūkių ir judėjimo. Vertikalus dumtraukis be posūkių yra idealus, tačiau praktiškai dažnai reikia įrengti posūkių. Dūmtraukio praeidami per perdangas ir stogą, turite užpildyti tarpus nedegiosiomis medžiagomis (bazaltine vata ar ugniasaugiu užpildymu) ir laikytis saugios atstumo nuo degiųjų medžiagų - bent 50 mm. Stogo praėjimas turi būti užbaigtas su tinkamais stogo praėjimo elementais, pritaikytais dangai, ir su geru sandarinimu.

Jungtys laikomos sandariomis, kad degimo produktai nepatektų į patalpas. Tvirtinimas prie sienos ar lubų vyksta kas 1,5-2 metrus naudojant kronštinus; būtina leisti nedidelį plėtimą dėl temperatūros išsiplečiančio metalo. Praėjimai per perdangas ir stogus yra kritinės vietos dėl gaisro rizikos, todėl naudojamos specialios praėjimo dėžės arba staktos, tarpas užpildomas nedegiomis medžiagomis. Svarbu, kad tarpas užpildytas ne mineralinė vata tiksliai, o specialiais užpildais, kurie atsparūs aukštai temperatūrai ir nesukelia gaisro.

Kondensatas, priežiūra ir deflektoriai

Šiuolaikiniai katilai, ypač kondensaciniai, veikia žemoje temperatūroje ir dėl to dumtraukio apačioje formuojasi kondensatas. Kondensatas turi būti surenkamas ir šalinamas per išleidimo čiaupą bei neutralizatorių, kai reikia, ypač dideliems kiekiams - neutralizatorius neutralizuoja rūgštis prieš išleidžiant į kanalizaciją. Net ir izoliuotame dūmtraukije kondensatas susidaro pirmų minučių paleidimo metu. Reguliari priežiūra - svarbiausia: valymas nuo suodžių bent kartą per metus (kietojo kuro katilams - du kartus), o profesionalūs kamino valytojai tikrina kiekvieno valymo metu dar ir korozijos požymius, kondensato surinkėją ir visą sistemą.

Prieš pradedant naudoti sistemą, būtina atlikti bandymo paleidimą ir patikrinti trauką. Jei dūmai taip pat prasiskverbia pro sujungimus, reikia papildomo hermetizavimo. Siekiant užkirsti kelią gaisrams šventiniu laikotarpiu ar žiemą, rekomenduojama įrengti autonominius dūmų detektorius, kurių pažangos - EN 14604:2005/AC:2008 ir CE ženklinimas. Detektorių tipas gali būti su keičiamais maitinimo elementais arba su ilgaamžiu baterijų tipu.

Rinkos įvairovė ir praktiniai patarimai renkantis kamino sistemą

Rinkoje galima rasti įvairių izoliuotų dumtraukių sistemų - nuo pigesnių iki brangių, nuo vietinių iki Vokietijos ar Skandinavijos gamintojų. Vertinant pasirinkimą, svarbiausia yra vidinis vamzdis - nerūdijančio plieno klasės, skirtos atlaikyti agresyvų kondensatą ir aukštą temperatūrą. Keraminė vata, bazaltinė vata ar keramikinės plokštės užpildo tarpą tarp vidinio vamzdžio ir išorinės sienelės, užtikrindamos šilumos izoliaciją. Išorinis apvalkalas paprastai iš cinkuoto plieno arba nerūdijančio plieno, priklausomai nuo vietos bei dėl atsparumo korozijai. Montavimo procesas apima kruopštų planavimą, sandarų sujungimą, tarpus užpildymą, o stogo praėjimą - specialiai pritaikytais elementais ir sandarinimu.

Specialūs pavyzdžiai ir rekomendacijos: universalios kamino sistemos, tokios kaip NIKO UNI, skirtos visoms šildymo įrangoms (dujiniai, skystojo kuro, kietojo kuro), pasižymi dideliu atsparumu suodžių gaisrui iki 90 min., 30 metų garantija, CE ženklinimu ir gebėjimu įrengti dūmų kanalų ar ventiliacijos kanalų sprendimus. Tokios sistemos siūlo skirtingus prijungimo kampus (90° arba 45° trišakiai) ir galimybes dviejų dūmų kanalų sistemoms su ar be ventiliacijos kanalo. Tačiau bet kuri kamino sistema turi būti tinkamai projektuota konkrečiam šildymo įrenginiui ir laikytis visų saugos reikalavimų.

Praktiniai patarimai dėl šventinių laikotarpių ir kas ketina išvengti nuostolių

Saugumo didinimui svarbu įsirengti dūmų detektorius, naudoti sertifikuotas medžiagas, laikytis gaisro saugos normų ir neeksperimentuoti su vonios ar pirtys įrenginiais. Tinkamai sumontuotas ir prižiūrimas dumtraukis gali tarnauti 20-30 metų ir daugiau, padidindamas katilo efektyvumą ir sumažindamas degalų sąnaudas. Taip pat kaminų sistemų kokybė gali padidinti nekilnojamojo turto vertę - pirkėjams svarbu visapusiška informacija apie įrenginius ir jų prižiūrėjimo istoriją.

Praktiniai pavyzdžiai ir konsultacijos

Komponentų pasirinkimas ir izoliacija: rekomenduojama naudoti akmens vatos plokštes ROCKWOOL FIREROCK 25-30 mm storio, kurios atlaiko aukštas temperatūras ir užtikrina saugią apsaugą nuo įkaitimo. Reikėtų patikrinti gamintojo montavimo instrukcijas, įsitikinti, ar izoliacija tinkama konkrečiam kamino modeliams. Dūmtraukio izoliacijai gali tikti kalcio silikatas su dviem sluoksniais ir oro tarpu, o kelias įvyniojimas ar kampiniai posūkiai turi būti suderinti su įrenginio konstrukcija. Jeigu kamine dar būna kontaktas su medienos dalimis, rinkitės papildomas apsaugas, kad išvengtumėte užsidegimo rizikos.

Taip pat svarbu, kad ventiliacijos ir kamino projektavimas vyktų kartu su šildymo įrenginiu: apsvarstykite iš srauto perspektyvas ir pasirinkite tinkamą skerspjūvį, tvirtinimo vietas ir deflektorius, kurie padidins trauką sudėtingomis sąlygomis. Jei kyla klausimų dėl montavimo ar specifinių apklausų, kreipkitės į profesionalius šildymo inžinierius ir rinkitės patikimus gamintojus su ilgamete patirtimi.

Renkantis kaminą svarbu atsižvelgti į gamintojo nurodymus dėl naudojamų medžiagų ir sertifikacijų. Universalios sistemos gali būti patrauklios, tačiau tik tinkamai pritaikytos prie jūsų įrangos kamino konstrukcijos užtikrins saugumą ir efektyvumą. Konsultuokitės su ekspertais, rinkitės patikimas markes, ir atkreipkite dėmesį į šio straipsnio rekomendacijas bei praktikas išmontavimo ir montavimo patirtį.
