Slėginiai polietileniniai, t.y. HDPE, PE-HD arba tiesiog PE vamzdžiai ir jungiamosios (fasoninės) dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai yra gaminami iš PE100 arba naujos kartos PE100 RC žaliavos. Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, o 90-1200 mm skersmens vamzdžiai tiekiami gabalais, o jungiamosios dalys tiekiamos vienetais. Vamzdžiai ir fasoninės dalys gali būti tiekiami įvairių slėgio klasių: PN10 (SDR 17), PN12.5 (SDR 13.6), PN16 (SDR 11).
Standartai, medžiagos ir atsparumo savybės
Vamzdžiai ir jungiamosios dalys atitinka LST EN 12201-2 ir PAS 1075 standarto reikalavimus. PE vamzdžiai - lankstaus tipo plastikiniai vamzdžiai, pagaminti iš dalinai kristalinio termoplastiko - polietileno (PE). PE vamzdžiai yra tinkami naudoti aukšto slėgio vamzdynams. Jei nereikalaujama kitaip, vamzdžiai ir armatūra turi būti tinkami minimaliam PN10 darbo slėgiui. Dvisluoksniai PE vamzdžiai gaminami iš PE100 (vidinio sluoksnio) ir PP (polipropileno išorinio sluoksnio) arba iš naujos kartos mechaniniams pažeidimams atsparios PE100 RC žaliavos. Iš šios žaliavos pagamintas slėginis vamzdis yra ypač tvirtas ir atsparus plyšimui įrėžimų vietose, įtrūkimams: „RC“ - „Resistance to Crack“.
Naujos kartos PE vamzdžio išorinis sluoksnis (10 % sienelės storio) gaminamas iš labai stipraus modifikuoto polietileno XSC 50, itin atsparaus trinčiai ir plyšimui. Vamzdžio paviršius yra mėlynos spalvos (kaip indikatorius geriamam vandeniui tiekti skirtiems vamzdžiams). Vamzdžio pagrindas (90 % sienelės storio) pagamintas iš naujoviškos juodos N 6000 žaliavos.
Trišluoksniai ir dvirksniai sprendimai
Tiesiant PE dvisluoksnį vamzdį, nenaudojant smėlio pagalvės (išlyginamojo smėlio sluoksnio), įrengimo darbai ir gruntas turi tenkinti STR 2.07.01:2003, „VANDENTIEKIS IR NUOTEKŲ ŠALINTUVAS. PASTATO INŽINERINĖS SISTEMOS. LAUKO INŽINERINIAI TINKLAI“.
Trisluoksniai PE vamzdžiai - tai specialūs homogeniški trisluoksniai PE 100 RCn TS vamzdžiai, kurie gali būti skirti tiek renovuoti arba naujai įrengti vandentiekio tinklus horizontalaus įvėrimo būdų senąjį vamzdį suardant ar tiesiogiai įveriant į gruntą (betranšėjiniam tiesimui), tiek ir tinklų įrengimui atviros tranšėjos metodu, nenaudojant smėlio pagalvės. Vidinis ir išoriniai vamzdžio sluoksniai pagaminti iš labai stipraus modifikuoto polietileno XCS 50, o vidurinis sluoksnis iš plyšimui atsparaus modifikuoto PE 100 RC. Apsauginiai išorinis ir vidinis sluoksniai, gaminami iš modifikuoto polietileno, sudaro 25% vardinio sienelės storio, o vidurinis - 50%. Visi sluoksniai yra sulydyti homogeniniu būdu (sujungti molekulių lygmeniu) ir mechaniškai nedalomi. Trisluoksnio vamzdžio matmenys ir slėgio parametrai yra identiški standartiniam PE100 vamzdžiui.
Diegimo ir patikros gairės
Įrengimo darbai ir gruntas turi tenkinti STR 2.07.01:2003, „VANDENTIEKIS IR NUOTEKŲ ŠALINTUVAS. PASTATO INŽINERINĖS SISTEMOS. Min. Prieš montavimą, visi vamzdžiai turi būti patikrinti, ar jie nepažeisti ir švarūs. Visos medžiagos, kuriose randama defektų, turi būti pažymėtos ir pašalintos iš montavimo vietos. Vamzdis turi būti pjaunamas švariai ir lygiai, nesuskaldant ir nesuaižant vamzdžio sienelės, minimaliai pažeidžiant apsauginę dangą. Vamzdis nupjaunamas taip, kad nupjautas galas atitiktų naudojamą jungtį. Paklojus vamzdžius, iš kiekvieno vamzdžio vidaus turi būti išvalomas purvas ir kitos nereikalingos medžiagos.
Jungiant sandūras sulydymo būdu, vamzdžių galai įdedami ir sujungiami specialiame sandūrų sulydymo įrenginyje. Išlyginus ir užfiksavus, vamzdžių galai turi būti glotniai ir lygiagrečiai sulyginami elektriniu vamzdžių lygintuvu. Po to jie įkaitinami kaitinimo plokšte, padengta teflonu. Kaitinimo plokštė dedama tarp vamzdžių galų, kuriuos reikia sujungti. Vamzdžių galams pakankamai išsilydžius, plokštė išimama, o vamzdžių galai prispaudžiami vienas prie kito ir laikomi, kol atauš. Sandūrą sulydžius, vamzdžio vidiniame ir išoriniame paviršiuje lieka siūlė.
Jungiant elektromovų sulydymo būdu, naudojama metalinė spiralės pavidalo viela, įtaisyta sulydymo movos vidinėje pusėje. Kai elektros srovė teka spirale, ji veikia kaip kaitinimo elementas. PE slėgio vamzdžiai gali būti jungiami mechaninėmis žalvario, ketaus arba plastiko jungtimis (vamzdžiai šuliniuose jungiami mechaninėmis jungtimis). Vamzdynus, naudojamus geriamajam vandeniui tiekti, reikia dezinfekuoti pagal veikiančias normas chloruotu vandeniu (dozė 10 dalių chlorkalkių prie milijono).
Pagalbiniai duomenys ir praktinės nuorodos
Vamzdžiai ir jungiamosios dalys gali būti skirti skirtingoms slėgio klasėms PN10, PN12.5 ir PN16, atsižvelgiant į sistemą ir apkrovas. Trišluoksniai PE vamzdžiai (100 RCn TS) palengvina įrengimą be smėlio pagalvės, o jų sluoksniai yra sukurti, kad užtikrintų didelį atsparumą plyšimams ir mechaniniams pažeidimams.

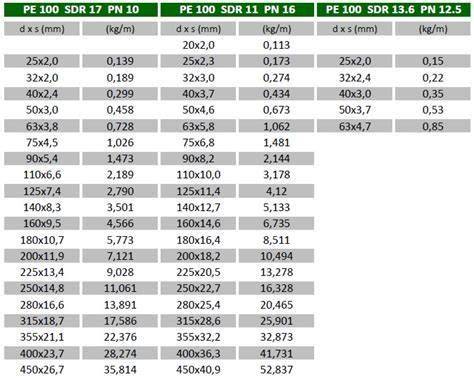

| Slėgio klasė | SDR | Taikymas | Medžiaga |
|---|---|---|---|
| PN10 | SDR 17 | žemyn Slėgis, laikinai | PE100 |
| PN12.5 | SDR 13.6 | vidutinis slėgis | PE100 |
| PN16 | SDR 11 | aukštas slėgis | PE100 RC |
Vamzdžiai, skirti geriamajam vandeniui, turi būti dezinfekuojami pagal normas, naudojant chloruotu vandeniu (dozė 10 dalių chlorkalkių prie milijono).
