Dujotiekio vamzdžiai SDR 17: FRIALEN ir PE-HD elektromovinės jungtys dujų tiekimo sistemoms

Ar tai būtų nauja, ar renovacinio pobūdžio statyba - HD-PE vamzdžiai yra dažniausias pasirinkimas namų įvadams įrengti. Visos elektromovinės jungtys PE vamzdžiams turi gamykloje įlietą plieninę spiralę, atliekančią kaitinimo funkciją. FRIALEN siūlo elektromovines jungtis Pe vamzdžiams, skirtas įvairiausiems dujotiekio ir vandentiekio vamzdynų montavimo sprendimams.

FRIALEN jungčių paskirtis ir kompatibilumas

FRIALEN patikimos jungtys gali būti virinamos su vamzdžiais, kurių SDR reikšmės yra nuo 17,6 (Smin = 3mm.) iki 11 pagal DIN 8074, ISO 4437, ISO 4427, EN 1555 ir EN 12201. Maks. FRIALEN elektrovomovinės jungtys PE vamzdžiams suvirinamos universaliais suvirinimo aparatais, pvz. FRIAMAT. Dauguma FRIALEN jungčių galima virinti aparatais, turinčiais pastovią 39,5 V virinimo įtampą su rankiniu virinimo laiko įvedimu. Virinimo laikas nurodytas ant brūkšninio kodo etiketės.

Naudojant senesnius suvirinimo aparatus leidžiamas temperatūrinis virinimo diapazonas yra nuo -5 °C iki + 35 °C. Norint bandyti vamzdyną slėgiu, reikia išlaukti ilgesnį laiką (žr. MB mova su lengvai pašalinama atrama gali būti naudojama ir remontui). Mova yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, gili, plačios suvirinimo zonos, šaltosios zonos movos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojama be laikiklių.

Rūšys ir pritaikymas

UB mova be atramos yra atviromis kaitinimo spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, turi plačias suvirinimo zonas, o šaltosios zonos movos galuose ir viduryje neleidžia ištekėti išsilydžiusiam polietilenui. Gali būti montuojama be laikiklių. Yra su virinimo indikatoriumi vizualiai suvirinimo proceso kontrolei. Naudojama su SDR 11 - 7,4 vamzdžiais. Alkūnės yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, su giliu įmovimu, plačiomis suvirinimo zonomis, o šaltosios zonos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojamos be laikiklių. Trišakis T yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui visuose 3 galuose, su giliu įmovimu, su plačiomis suvirinimo zonomis. Šaltosios zonos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojamas be laikiklių. Priešingi trišakio galai virinami viena operacija, todėl visas trišakis virinamas dviem operacijomis.

MR Redukcinė mova yra su atviromis spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, gili, su plačiomis suvirinimo zonomis, o šaltosios zonos movos galuose ir viduryje neleidžia pratekėti išsilydžiusiam polietilenui. Gali būti montuojama be laikiklių. FRIALEN perėjimai PE-HD/žalvaris (perėjimai į sriegį) - tai perėjimai nuo metalinių komponentų su sriegiu ir privirinamu galu prie PE-HD komponento. Tai kompaktiškos detalės, kurių PE-HD pusėje yra mova su atviromis kaitinimo spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui, su giliu įmovimu, plačios suvirinimo zonos ir šaltosios zonos movos gale bei pereinamojoje srityje, neleidžiančios ištekėti išsilydžiusiam polietilenui. Galima montuoti be laikiklių. Žalvarinė įvorė gamintojo tvirtai įmontuota į PE-HD jungties dalį. Šios jungtys savaime sandarios su patentuota sandarinimo geometrija be elastomerinių tarpinių. Skirtos naudojimui vandentiekyje.

USTR perėjimas PE-HD/plienas

USTR perėjimas PE-HD/plienas - tai elektra virinama jungtis, PE-HD pusėje turinti movą su atviromis kaitinimo spiralėmis, kad šiluma būtų optimaliai perduodama vamzdžiui. Pati jungtis yra su giliu įmovimu, plačios suvirinimo zonos ir šaltosios zonos movos gale bei pereinamojoje srityje, neleidžiančios ištekėti išsilydžiusiam polietilenui. Galimas montavimas be laikiklių. Plieninis atvamzdis gamintojo tvirtai įmontuotas į PE-HD jungties dalį. Jungtis savaime sandari su patentuota sandarinimo geometrija be elastomerinių tarpinių. Skirta naudojimui dujotiekyje.

Standartai, kokybė ir galutinis tikslas

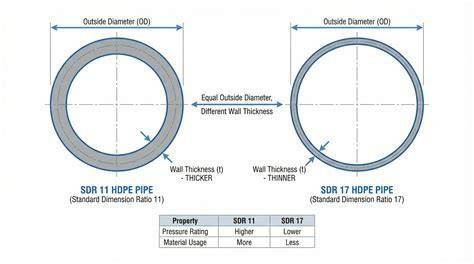

Pilnas produktų techninis informacijos kiekis pateikiamas duomenų lapuose. Privalumai: netoksiškumas, atsparumas korozijai, mažesnės montavimo išlaidos, didesnis pralaidumas, ilgaamžiškumas, perdirbamumas. Funkcijos: higienos standartai, anti-koroziniai gebėjimai, didelis atsparumas smūgiams, lengvas prijungimas ir montavimas, atsparumas žemai temperatūrai ir didelis pailgėjimo stiprumas, didelis srautas. Taikymas apima miesto vandentiekio tinklą, senų tinklų rekonstrukcijas, pramoninius kanalo maršrutų transportavimą, kraštovaizdžio vandentiekį, nuotekų sistemų ir žemės ūkio drėkinimą. Slėgio klasės ir SDR schema aiškiai reguliuoja naudojimą, o temperatūros poveikis reikalauja atsižvelgti į ilgį ir įtempimą sandėliavimo ir transportavimo metu.

Vamzdžiai ir jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams taikomi standartai LST EN 12201-2:2011+A1:2013, LST CEN/TS 12201-7:2004 ir LST EN 13244-2:2002. Gamintojas turi ISO 9001:2008 sertifikatą.

Žemiau pateikta trumpa gairė dėl virinimo laiko ir sąlygų: brūkšninės etiketės nurodo virinimo laiką; senesni įrenginiai reikalauja specifinių temperatūrų sąlygų; temperatūros svyravimai gali keisti vamzdžio ilgį, todėl transportavimo ir sandėliavimo sąlygos turi būti nuosekliai užtikrinamos.
