Vamzdžių sujungimas reiškia apdorotų ir surenkamų vamzdžių dalių sujungimą į visą sistemą pagal projektinio brėžinio reikalavimus. Statybos metu pasirenkami skirtingi prijungimo būdai, atsižvelgiant į naudojamų vamzdžių medžiagą. Įprasti plieniniai vamzdžiai turi srieginį sujungimą, flanšinį sujungimą, suvirinimo jungtį, lizdo jungtį, vamzdžių sujungimą ir kitus būdus.
Plieniniai vamzdžiai: sriegiai, suvirinimas ir flanšai
Įprasti plieniniai vamzdžiai turi srieginę jungtį, suvirinimą ir flanšinę jungtį; Besiūliai plieniniai, spalvotųjų metalų ir nerūdijančiojo plieno vamzdžiai dažniausiai suvirinami ir su flanšais; Ketaus vamzdžiai dažniausiai sujungiami su lizdais, o kai kurie - flanšiniais.
Srieginė jungtis: siekiant padidinti sriegio sandarumą ir išvengti sunkumų išardyti dėl sriegio korozijos priežiūros metu, prie sriegio reikia pridėti užpildo. Užpildas turi ne tik užpildyti tarpą, bet ir užkirsti kelią korozijai. Reikėtų užtikrinti, kad sriegis nebūtų per laisvas ir nenaudojama daugiau užpildo medžiagų, kad nebūtų nuotėkio. Srieginėje jungtyje užpildą galima naudoti tik vieną kartą; išmontavus jį reikia vėl pakeisti.

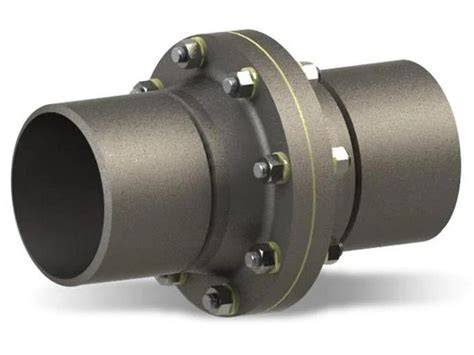

Flanšinė jungtis: skirta sujungti du vamzdžius ar įrangą. Tai nuimama jungtis: pirmiausia pritvirtinama prie flanšo plokštės, tada tarp flanšo plokščių dedama flanšo trinkelė, o abi plokštės priveržiamos varžtais. Tokia jungtis daugiausia naudojama ketaus vamzdžiams, guminiams vamzdžiams, spalvotųjų metalų vamzdžiams ir flanšiniams vožtuvams. Flanšo jungtis tarp proceso įrangos ir flanšo taip pat dažnai pasitelkiama. Flanšiniai komponentai gali būti plieniniai ar ketaus, o kontaktinės jungtys - su flanšu ir plokščių flanšu junginiai.
Suvirinta flanšinė jungtis: flanšas ir plieninis vamzdis sujungiami suvirinant. Ši jungtis plačiai taikoma, o suvirinimo procesas reikalauja specialisto kvalifikacijų. Plokščiojo suvirinto plieninio flanšo jungimo būdas dažnai naudojamas vamzdynų montavimui; vidinė ir išorinė plokščių pusės suvirinamos su vamzdžiu, suvirinimo dydžio reikalavimai nurodomi diagramose.
Suvirintos jungtys: savybės ir taikymas
Sujungimo ypatybės: ši jungtis yra tvirta ir sandari, o suvirinimo stipris dažnai pasiekia daugiau nei 85 procentus vamzdžio stiprumo arba net viršija netauriųjų metalų stiprumą. Ji suteikia paprastą konstrukciją, tvarkingą vamzdyną ir taupo daugybę forminių vamzdžių jungiamųjų detalių. Tačiau tai yra fiksuota jungtis, kurią sunku išardyti - norint remontuoti ar valyti, vamzdynas turi būti nupjautas. Be to, neturi būti įrengiami papildomi užpildai, o atstumas tarp sandūrinės siūlės ir lenkimo taško turi būti laikomas, kad išlaikytų sandarumą.
Vamzdžio lenkimo dalyje neturi būti suvirinimo siūlės; atstumas tarp sandūrinės siūlės ir lenkimo taško turi būti ne mažesnis už išorinio vamzdžio skersmenį ir ne mažesnis kaip 100 mm, išskyrus suvirintą alkūnę. Taip pat svarbu laikytis reikalavimų išilginių siūlių išdėstymui: tikslūs atstumai tarp jų ir tarp lentelių užtikrina saugų įrengimo darbų atlikimą. Prieš suvirinimą vamzdžiai turi būti kruopščiai išvalyti ir patikrinti.
Plieninių vamzdžių suvirinimo metodai ir svarstymai
Suvirinimo būdai dažniausiai įtrauktų dujomis, rankinį, automatinį lankinį, kontaktinį suvirinimą ir kt. Prieš suvirinimą būtina patikrinti, išvalyti ir paruošti vamzdžius. Lygiuojant plieninius vamzdžius, ilginio siūlių galai turi būti išdėstyti daugiau nei 100 mm ilgio arcą užtikrinant tinkamą kampą, o suvirintų jungčių negalima montuoti pastatuose ar sienose.
Flanšinis sujungimas: iš skirtingų medžiagų kylantys pasirinkimai
Flanšinis laisvas flanšas paprastai naudojamas vamzdžiams iš panašių medžiagų, tokių kaip varinis, švino arba plastikinis vamzdis. Flanšas turi būti plokščias, be įtrūkimų ir raukšlių; flanšinis sujungimas gali būti varžtais priveržiamas, užtikrinant sandarumą. Atsižvelgiant į medžiagų skirtumus, pasirenkami skirtingi veikimo būdai: srieginiai flanšai su vidiniu sriegiu, suvirinami flanšai ir kt. Dažniausiai ketaus vamzdžiai naudojami su flanšais, o plieniniai ir kiti metalai derinami pagal užduotį ir eksploatacines sąlygas. Flanšai dažnai pagaminti iš ketaus arba plieno, o jungtis tarp flanšo ir vamzdyno gali apimti plokščią laisvą movą, sriegį arba suvirinimą.
Srieginiam flanšiniam sujungimui flanšas su vidiniu sriegiu sujungiamas su plieniniu vamzdžiu su išoriniu sriegiu. Dauguma šių flanšų yra pagaminti iš ketaus ir gali būti naudojami žemo slėgio vamzdynams prijungti. Suvirinta flanšinė jungtis: flanšas ir plieninis vamzdis sujungiami suvirinant; tai plačiai naudojama; pradedant nuo taško montavimo, taisant statmenumą ir iki tvirtinimo.
Flanšinė jungtis su platesniu funkcionavimu
Flanšinio tipo jungtys dažnai taikomos siekiant sujungti du identiškus vamzdžius, tačiau jos taip pat naudojamos jungti vamzdžius su vožtuvais, tee ar įranga. Flanšai gali būti plokščiojo flanšo tipo sujungimui ir sujungti įvairių medžiagų vamzdžiams - metaliniams, plastikiniams ar granito pagrindu. Flanšai su laisva mova tezėse užtikrina patikimą sandarumą, o jų demontavimas lengvas įvykstant avarijai ar remontui.
Skirtumai tarp metalo ir plastiko jungčių labai priklauso nuo naudojamos medžiagos, slėgio ir temperatūros režimo. Pagrindiniai pasirinkimo kriterijai: ar reikia sandarumo ilgu laikotarpiu, ar reikia didelio atsparumo korozijai, ar reikalinga lengva demontavimas.
Copper vamzdžiai: litavimas ir jungtys
Copper vamzdžiai plačiai naudojami įrenginiuose: karštam ir šaltam vandeniui, centrinio šildymo sistemose, dujose ir aušinime. Svarbiausia tokiose sistemose - ar sandarių jungčių užtikrinimas, nes bet koks nuotėkis gali turėti didelių pasekmių. Efektyviausias jungimas yra litavimas: du populiarūs metodai - suvirinamas litavimas (soft soldering) ir bronzinimas (brazing).
Soft soldering daromas žemesnėje temperatūroje (apie 450°C) ir tinka mažai temperatūrai centraliniam šildymui bei karštam/peršaldytam vandeniui. Brazingas atliekamas aukštesnėje temperatūroje (590-850°C), tinka dujoms, naftai, centrinio šildymo ir kompresiniam oro sistemoms; šiam metodui reikia bronzos ir varinių fišių. Kapiliarinis litavimas naudojamas rečiau, kai naudojamas sušildytas litavimas, kuris užpildo tarpelį tarp vamzdžio ir sujungimo detalių.“
Vamzdžių jungimo spektras: pasirinkimo gairės
Skirtingų tipų vamzdžiai leidžia įvairesnes jungimo galimybes. Priklausomai nuo medžiagos, efektyvi jungimo technologija gali būti:
- spausti suvirinimą (pressing),
- siuvinėti arba įsprausti (torsion),
- klijuoti arba sujungti spaudimu (gluing/pressing),
- tilpti sujungimais (bolting) ar kitais mechaniniais metodais.
Prietarimas prie jungimo metodo turi būti atliekamas atsižvelgiant į medžiagą ir skersmenį. Vamzdžių skersmens dydis taip pat lemia galimą jungimo metodą - sriegiai tinkami mažiems dydžiams; dideliems vamzdžiams dažnai reikalingos flanšinės ar suvirinimo jungtys. Taip pat svarbu atkreipti dėmesį į aplinkos sąlygas, temperatūrą ir medžiagos atsparumą korozijai bei mechaniniam poveikiui. Tinkamai parinkta jungimo technologija užtikrina visos sistemos ilgaamžiškumą ir sumažina priežiūros išlaidas.
2022-05-26 pateikiama praktinė rekomendacija: operacijos kokybė visos įrengimo priklauso nuo teisingo vamzdžių sujungimo. Netikslus sujungimas gali tapti silpnąja visos sistemos vieta. Todėl verta tiksliai išmanyti jungimo būdus pagal medžiagą, iš kurios gaminami vamzdžiai, ir laikytis projekto reikalavimų.
Reikšmingos rekomendacijos praktikoje
- Prie sriegio prisijungiant reikia naudoti užpildą ir užtikrinti, kad jungtis būtų sandari; išmontavimo atveju užpildas turi būti pakeičiamas nauju.
- Prijungiant plieninius vamzdžius su flanšu, būtina užtikrinti flanšo plokščių tvirtinimą varžtais ir sandarumo kontrolę po montavimo.
- Sveriant suvirinimo jungčių montavimą, reikia laikytis atitinkamų reglamentų ir paruošti vamzdžius, išvalyti bei patikrinti prieš sujungimą.
- Kai naudojami flanšai - rinkitės atitikmenį pagal medžiagą, darbą, slėgį ir temperatūrą, bei užtikrinkite demontavimą be papildomų problemų.
Papildomi užrašai apie tekstą
Tarp jų pastarieji du būdai (srieginė ir flanšinė jungtis) yra glaudžiai susiję. Atliekant darbus svarbu užtikrinti, kad jungtis būtų sandari, o naudojamas užpildas būtų tinkamai parinktas. Reikėtų nepamiršti, kad srieginė jungtis reikalauja nuoseklumo ir reguliarios priežiūros, o flanšinė jungtis siūlo lengvą demontavimą be nuotėkio rizikos.
