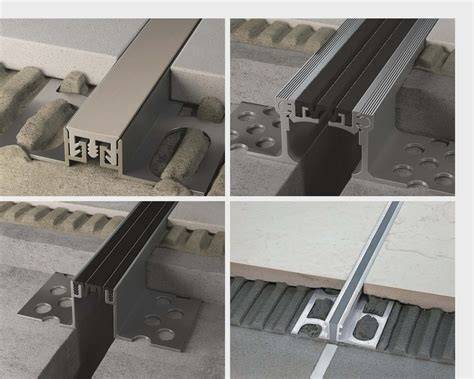

TERAJOINT® yra surenkama jungčių sistema, sukurta įrengti deformacines siūles betoninėse grindyse, susidedanti iš viršutinių plieninių profilių kraštų armavimui, apkrovų perdavimo sistemos ir plieninės juostos, kuri veikia kaip klojinys ir nuolatinė atskirianti plieninė plokštė. Šios deformacinės siūlės tinka visiems didelių plotų betonavimo būdams, kai grindys įrengiamos ant grunto ir ant atraminių polių. TERAJOINT® - didelio apkrovimo pramoninių grindų siūlių standartas, užtikrinantis patikimą apkrovų perdavimą tarp grindų plokščių, minimizuojant vertikalius poslinkius ir leidžiant atsiveriant iki 15 mm siūlėms.
Termo-deformacinės ir susitraukimo siūlės: pagrindai
Termo-deformacinės siūlės sudaro dvi omega tipo plieno profilių briaunos ir prisijungiantys plastmasiniai mazgai, leidžiantys plokštėms judėti išlaikant horizontalų lygį. Užliejus betoną, profilis lieka įsiterpęs, todėl sluoksnis tampa dar stipresnis; kai betonas kietėja, profilio šonai prisiglauna prie armatūros. Traukiantis betonui, siūlė tarsi “perplyšta” į dvi dalis, formuojasi temperatūrinis tarpas, kuris gali siekti iki 15 mm. Tokiu būdu vertikalūs poslinkiai ribojami tiksliais profilių geometriniais parametrais ir armatūros strypų integracija į betoną. Be temperatūrinių siūlių pjaustymo įprastu būdu atsiranda trūkinėjimai ties pjovimo vietomis, todėl tinkamai išrengiama siūlė yra esminė grindų ilgaamžiškumo garantija.
Kur ir kaip įrengiamos deformacinės siūlės
Deformacinės siūlės įrengiamos skirtingose konstrukcijose - nuo didelių pramoninių grindų iki tarpo erdvių su hidroizoliacija ar be jos. Nešildomuose gelžbetoniniuose statiniuose siūlės turi būti įrengiamos ne rečiau kaip 25 metrai, naudojant PVC WATERSTOP juostas D, DA arba FV tipo, kurios gali atlaikyti vandens spaudimą iki 5 barų. Sienose dažniausiai naudojamos D tipo juostos, o grindyse - DA; jeigu reikia sujungti sienos ir grindų siūlę, rekomenduojama rinktis DA tipo į abu pusių paviršiams. Tarpaukštinėse perdangose, kuriose drėgni procesai ar galimas vandens patekimas iš lauko, sandarinimas priklauso nuo hidroizoliacijos: jeigu ji yra, sandarinama lygyje su hidroizoliacija; jei nėra, pasirenkamos papildomos sandarinimo priemonės. Bituminės membranos dažnai klijais nėra atsparios ilgalaikei taršai ar šalčiams, todėl siūlių zonoje rekomenduojama naudoti elastingas juostas (pvz., CETLASTIC) su CLV201 klijais.
Jeigu hidroizoliacija neturi iš anksto užtikrinto sluoksnio tarpaukštinėse perdangose, ypatingai svarbus yra deformacinių siūlių sandarinimas dėl galimų skersinių jėgų perdavimo elementų ar tempejamų lynų inkaravimo vietų. Tokiu atveju nerekomenduojama naudoti PVC WATERSTOP juostų dėl UV ir cheminių poveikių atsparumo trūkumų. Vietoj to dažnai įbetonuojami arba montuojami JOINTEX V30 profiliai, kurie užtikrina suderinamumą su kitais siūlės elementais ir atsparumą agresyvioms aplinkoms. Jei siūlė yra siaura (mažiau kaip 10 mm), jos apsaugai naudotinos polimerinės mastikos gali būti netinkamos dėl trapumo ir ilgaamžiškumo ribotumų; tačiau platesnėms siūlėms tokios mastikos nėra patikimos dėl gniuždymo atsparumo.
Sandarinimo sprendimai ir jų ribojimai
Sandarinimo sprendimai priklauso nuo siūlės pločio ir aplinkos. Daugelis mastikų netoleruoja didelių mechaninių apkrovų, ilgaamžiškumas gali būti ribotas, o UV spindesiai ar cheminės medžiagos kenkia jų elastingumui. Siekiant ilgaamžiškumo ir atsparumo, dažnai taikomi specialūs profiliai ir tarpikliai, tokie kaip JOINTEX V30, bei elastingos membranos. Bituminės dangos, nors ir plačiai naudojamos, neatitinka žemos temperatūros darbo reikalavimų; jos kietėja šaltu klimatu, gali įtrūkti siūlėse ir pradėti praleisti vandenį. Todėl hidrintų sistemų srityse būtina naudoti elastingas juostas, kurias galima klijuoti prie betono arba tarp izoliacinių sluoksnių su CLV201 klijais. Tokios sistemas užtikrina siūlių sandarumo stabilumą, nes elastinga juosta gali ištempti iki 500% ir grąžinti formą.
Sistemos deformacinių siūlių įrengimui
Rinkoje egzistuoja keli surenkamų jungčių modeliai, kurių tikslas yra užtikrinti deformacinių siūlių įrengimą pramoninės paskirties grindims. Plaka DILADAL - surenkama jungčių sistema, skirta deformacinių siūlių įrengimui bei grindinio klojinio funkcijai, skirtas plokštėms nuo 140 iki 400 mm aukščio. Plokštelėmis užtikrinamas plokščių plėtimosi kontrolė ir tolygus apkrovų perdavimas. Joje gali būti magnetinės reguliavimo kojos, kurios palengvina profilio aukščio sureguliavimą, o grindinio plokštės gali būti liejamos atskirai arba tuo pačiu metu, kas suteikia lankstumą darbo procese. Diladal komplektas užtikrina kampinį liejimo detalės prailginimą, tvirtinimą ir transportavimą.
TERAJOINT® - dar vienas sukomplektuotas sprendimas deformacinėms siūlėms, kuriame sudėta viršutinių plieninių profilių sistema, skirta kraštų armavimui, apkrovų perdavimui ir plieninė plokštė išlikti kaip klojinys bei nuolatinė siena tarp plokščių. Jis leidžia siūlėms atsiverti iki 15 mm ir tinka grindims ant grunto ir ant atraminių polių. Ši sistema laikoma didelio apkrovimo standartu pramoninėms grindims. UAB Grindolitas diegia šias sistemas, priklausomai nuo pastato paskirties, dinaminio apkrovų pobūdžio ir kitų išorinių veiksnių, užtikrindama tinkamą bendrąją grindų konstrukciją.
Termo-deformacinių siūlių profiliai ir jų veikimo principas
Termo siūlės sudaro du 2,5 mm storio cinkuoto plieno omega profilius, sujungtus plastmasiniais varžtais arba veržlėmis. Profiliai niveliuojami pagal paruoštą pagrindą armatūros strypams, kurie tvirtinami prie profilių. Užliejus betoną, profilis lieka, todėl betono sluoksnis tampa dar stipresnis. Kai betonui stingsta, profilio šonai prisiriša prie armatūros, o kai traukiama, siūlė “perplyšta” ir suformuoja temperatūrinį tarpas iki 15 mm. Šio tarpo įrengimas leidžia vertikalius poslinkius valdyti per tikslų dizainą ir stabilumą. Vertikalus poslinkis ribojamas dėl profilių geometrijos ir pritvirtintų armatūros strypų, o viršutinė omega briauna apsaugo grindų kraštus nuo trupėjimo eksploatacijos metu. Netinkamai įrengus siūles ar neturint termo siūlių, gali pasireikšti įtrūkimai po kelių mėnesių eksploatacijos, o tai kelia riziką visam grindų ansambliui.
Plėtimosi ir baldų įtaka grindims
Plėtimosi siūlės būtinos, kai grindų ilgis viršija 20 metrų ar plotas didesnis nei 200 m². Sunkių baldų įrengimas gali sukelti įtampą ir riboti grindų judėjimą, todėl reikia laikytis deformacinių siūlių atidarymo reikalavimų: 5 mm pločio vinilui, 10 mm pločio laminatui ir parketui. Jei grindų paviršiai šildomi ar patalpa yra didele drėgme, plėtimosi ir termi skaičiai turi būti tiksliai įtraukti į projektą. Patalpoje ar koridoriuje dažnai būtinos kelios temperatūrinės siūlės perimetre, prie durų angų ir skersai patalpos, siekiant kompensuoti plėtimosi ir sutrumpėjimo jėgas.
Kokybiškas betonavimas ir įrengimo svarba
Šildomų grindų betonavimo procesas reikalauja griežtos technologijos laikymosi: nuo mišinio paruošimo iki galutinio užtrinimo. Svarbiausia - laikytis darbo eigos, kiek įmanoma tiksliau ir užtikrinti, kad nėra didelių klaidų, kurios galėtų sukelti įtrūkimus ir pavojingas situacijas. Profesionalų atliekama darbu, jų technika, įranga ir disciplinuotas požiūrį užtikrina grindų ilgaamžiškumą ir jų funkcionalumą. Netekus deformacinių siūlių, grindų konstrukcija gali būti pažeista dėl įtampos, drėgmės ir korozijos pavojų, todėl siūlių įrengimas yra vienas esminiausių statybinių etapų.
Sandarinimo sprendimai patalpose su skirtingomis sąlygomis
Kai pasirinktas sandarinimo sprendimas, atsižvelgiama į siūlės plotį ir aplinką. Jei siūlė itin siaura, dažnai pakanka polimerinės mastikos, tačiau ji nėra ilgaamžė ir gali skilinėti dėl UV poveikio ar plėtimosi. Platesnėms siūlėms rekomenduojama naudoti elastingas juostas (pvz., CETLASTIC) su CLV201 klijais; jos sugeba atlaikyti dideles deformacijas ir užtikrina sandarumą. Taip pat svarbu įvertinti hidroizoliaciją ir papildomų sandarinimo medžiagų poreikį dideliuose plotuose deformacinių siūlių zonoje. Jei hidroizoliacija įrengta, sandarinama lygyje su hidroizoliacijos sluoksniu; kitaip taikomos papildomos priemonės, užtikrinančios siūlės sandarumą ir atsparumą vandeniui.
Rengiant deformacines siūles: praktiški patarimai
- Planavimas ir pjūviai: teisingas planavimas, laikas ir tikslūs pjūviai - būtini grindų saugumui. FORFLEX 1000 CV ar FORMAX 1000 CV detalės gali užkirsti kelią trūkimams ir užsandarinimuose užpildyti atsiradusias spragas.
- Medžiagų parinkimas: pasitelkti tinkamus profilus, vandeniui atsparias juostas, elastines mastikas ir patikimus klijus. Dažnai reikia naudoti įbetonuojamus arba montuojamus profilus JOINTEX V30.
- Hidroizoliacija: sprendimai skirti dideliems plotams, kai hidroizoliacija įrengiama - sandarinimas atliekamas hidroizoliacijos lygyje, papildomų medžiagų poreikis didėja.
- Kalbų ir priemonių pasirinkimas: pramoninių grindų įrengimo projektuose dažnai galima naudoti Plaka DILADAL sistemą ar TERAJOINT® sprendimus, kurie suteikia papildomą lankstumą obraime, kai grindys turi būti liejamos aplink kliūtis arba reikalauti daugkartinio naudojimo elementų.
Teoriniai ir praktiniai klausimai bei diskusijos
Klausimas: Statytojas namo betonines grindis šiemet lapkričio mėn. betonavo, gruodžio pabaigoje atsirado įtrūkimai viduryje patalpų, nors dar nėra stogo ar langų. Ar tai kelia sunerimą? Atsakymas: dažnai juodgrindėse deformacinės siūlės nėra įrengiamos, dėl ko įtrūkimai gali atsirasti, tačiau jie dar neturi didelės įtakos. Po papildomo putplasčio užpildymo ir galutinio sluoksnio įliejimo, deformacinės siūlės atsiras ir grindys bus tvarkingos. Tačiau svarbu stebėti situaciją ir užtikrinti, kad siūlės būtų įrengtos tinkamai, kad ateityje būtų išvengta didesnių problemų.
Netinkamas siūlių įrengimas gali lemti drėgmės įsiskverbimą į metalines konstrukcijas ir korozijos židinius, o tai kenkia konstrukcijos stiprumui ir gali padidinti avarijų riziką. Todėl svarbu užtikrinti, kad deformacinių siūlių įrengimas atitiktų projektinę užduotį ir būtų atliktas laikantis visų techninių reikalavimų.
Reziumė ir praktiniai patarimai projektuotojams bei statybininkams
- Rinkitės patikimas deformacinių siūlių sistemas (TERAJOINT®, Plaka DILADAL ar JOINTEX V30) ir naudokite tinkamas hidroizoliacines priemones bei sandariklius.
- Planavimo etape atkreipkite dėmesį į siūlių išsidėstymą, laiką, pjūvių tikslumą ir aplinkos sąlygas (šaltis, ultravioletinis spinduliavimas, cheminės medžiagos).
- Atlikite teisingą plėtimosi siūlių skaičių ir vietų nustatymą, įskaitant perimetro siūles ir tarpaukštinių perdangų zonas.
- Pateikite detalias instrukcijas siūlių įrengimo meistrams ir užtikrinkite jų techninį pasirengimą (įrenginiai, priemonės, medžiagos, atsakomybės).
- Nuolatos vertinkite siūlių sandarumą, ypač ten, kur hidroizoliacija įrengiama arba kur grindys veikia intensyviu transportu.
„BoMetals QuickKey“ diegimas
Deformacinės siūlės yra esminis elementas siekiant grindų ilgaamžiškumo ir atsparumo temperatūrų bei drėgmės pokyčiams. Su jų pagalba grindų konstrukcija gali efektyviai kompensuoti plėtimąsi ir traukimąsi, užtikrindama stabilų ir saugų darbingą aplinką dideliuose pramoniniuose objektuose. Gerai suplanuotos ir įrengtos siūlės išlaiko konstrukcijų atsparumą, sumažina įtrūkimų riziką ir palaiko estetinę bei techninę grindų kokybę ilgus metus.
