Iš pradžių aptarsime praktinį klausimą: kaip apsaugoti medines stogo konstrukcijas ir kabelius nuo galimos gaisro, kai kabeliai buvo išvesti net ir be gofrų įrengimo. Straipsnyje remsis pateiktu mišiniu komentarų ir techninių nuorodų, kurios aktualios diegiant gofrą medinėse konstrukcijose, taip pat paaiškinsime, kokie sprendimai gali sumažinti riziką ir kokių priemonių imtis, kad įrengimai būtų kuo saugesni.
Kodėl naudoti gofrą ar kitus vamzdžius kabelių apsaugai?

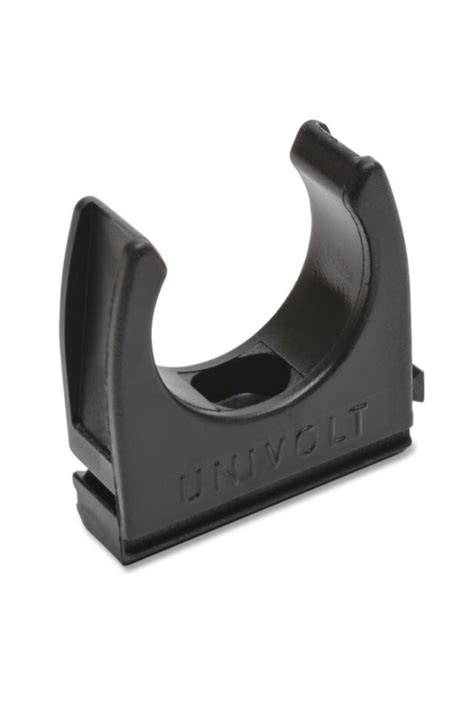

Gofruotas vamzdis sumažina elektros kabelio mechaninių pažeidimų riziką. Gofruoti vamzdžiai yra skirti laikyti laidus nuo mechaninių pažeidimų, drėgmės, temperatūrų pokyčių bei kitų nepalankių veiksnių. Gofra leidžia patogiai tiesti laidus net ir sudėtingose erdvėse - kampuose, siaurose nišose ar ilgose trasose. Vidaus instaliacijoms dažniausiai naudojama gofra laidams, kuri apsaugo kabelius nuo kontakto su tinku, betonu ar kitomis medžiagomis. Išorės darbams bei sudėtingesnėms sąlygoms reikalinga sustiprinta gofra laidams po žeme, kuri yra atspari drėgmei, šalčiui bei mechaniniam slėgiui.
Ką rodo komentarai dėl saugumo ir įžeminimo?
Nuotėkio relė puikiai saugo elektros instaliaciją nuo gaisro su sąlyga, kad visa prie nuotėkio relės prijungta elektros instaliacija turi apsauginio įžeminimo laidininką (PE) ir jis yra prijungtas prie namo skirstomajame skydelyje esančio apsauginio įžeminimo kontaktų. “Visa elektros instaliacija” reiškia, kad kiekviena stogo medinėse konstrukcijose esanti elektros instaliacinio kabelio atkarpa turi apsauginio įžeminimo laidininką ir jis yra prijungtas prie namo apsauginio įžeminimo, o apsauginio įžeminimo laidininkas nėra panaudotas kaip fazinis ar nulinis laidininkas.
Jei montavimo darbai atlikti taip, kaip aprašyta, ir visi kontaktiniai sujungimai sumontuoti kokybiškai, gaisro rizika gali būti minimali. Siekiant dar labiau sumažinti riziką, rekomenduojama prijungti medinėse konstrukcijose esančią apšvietimo instaliaciją per pasirinktinai B6A automatinį jungiklį ir 10 mA nuotėkio relę, o kištukinių lizdų instaliaciją - per B10A automatinį jungiklį ir 10 mA nuotėkio relę, jeigu įmanoma. Taip pat rekomenduojama naudoti tik geriausių vakarų Europos gamintojų automatinius jungiklius ir nuotėkio relės, bei naudoti degimo nepalaikančias kabelių ir laidų izoliacijas tose vietose, kur naudojamos degios medžiagos, o vietose, kuriose yra degiai medžiagų saugojimas, naudoti nedegų ar degimą nepalaikantį apvalkalą.
Kabelių skerspjūvių ir nuotėkio relių svarba
Automatinio išjungiklio nominali srovė gali būti 16A, tačiau svarbu žinoti, kad kabelio gyslų skerspjūvis turi būti tinkamai įvertintas. Pavyzdžiui, 1,5 mm2 kabelis gali atlaikyti tam tikrą srovę, tačiau tai nereiškia, kad 16A apsauga gali būti sumontuota visoms atkarpoms; būtina apskaičiuoti arba išmatuoti trumpojo jungimo srovę grandinėje. Taip pat turi būti užtikrinta tinkama kabelio izoliacijos varža. TN ir TT sistemų kabelių apsaugai iki 1000 V įtampos reikia srovės nuotėkio relės (RCD). Dažniausiai gaisrai kyla dėl netinkamai parinktų apsaugos aparatų arba blogų kontaktinių jungčių, kurios pradeda kaisti ir gali neleisti laiku išsijungti automatikai.
Jeigu į jūsų sistemą įdiegta srovės nuotėkio relė ir tinkamo nominalo automatinis išjungiklis, tikimybė kilti problemų mažėja. Svarbu, kad nuotekio relės būtų įrengtos ten, kur jų reikia - stengdami naudoti liekanatos nuotėkio (RCD) automatus tik ten, kur būtina; pvz., sanitariniame mazge, virtuvėje, lauko lizdėms. Taip pat atkreiptinas dėmesys į tai, kad kabelių posūkiai ir jų apsauga turi būti tinkamai atlikti, o instaliacijoje naudoti degius plėstiniai ar nedegūs plastikai.
Praktiški gofra sprendimai ir jų naudojimo ribos
Gofruotas vamzdis naudojamas kaip izoliacinis ir montavimo vamzdis tiek atvirame paviršiuje, tiek po tinku. Netinka montuoti betone, bet gali būti naudojamas ir lauke. Universalus lankstusis gofra vamzdis yra geras sprendimas esant žemai temperatūrai, o gofruotas vamzdis su viduje esančia viela gali būti pasirinktas, kai reikia palengvinti laidų pratempimą. Populiarios tendencijos gofra rinkoje apima įvairaus skersmens sprendimus: nuo 10 mm iki 50 mm išorinio diametro, su skirtingais atsparumo mechaniniam poveikiui ir degumo savybėmis. Svarbu atsižvelgti į tai, kad gofra dažnai naudojama vidaus instaliacijoms kabelių apsaugai nuo mechaninių pažeidimų ir tinkuotose vietose - tačiau išorės darbams reikia tinkamos, atsparios drėgmei ir mechaniniam poveikiui gofracijos variacijos.
Rekomendacijos praktikoje
- Naudokite degimo nepalaikančias arba nedegias gofra ir kabelių izoliacijas, ypač vietose su degimui jautriomis medžiagomis.
- Prie stogo konstrukcijų vedamus kabelius izoliuokite ir įdėkite į gofrą, kad sumažintumėte mechaninį pažeidimą ir pašalintumėte tiesioginį kontaktą su tinku ar medžiagomis.
- Planuokite nuotėkio relės diegimą su tinkama nominalo ir atjungimo sąlyga (RCD) bei tinkamu automatinio išjungiklio matmeniu, atsižvelgdami į kabelių skerspjūvius ir atstumus.
- Naudokite kokybiškus automatus (pvz., Hager arba ABB) ir gerai atliktas kontaktų jungtis, kad trumpųjų jungimų metu automatai tikrai suveiktų laiku.
- Jeigu įmanoma, laikykitės aukštesnių degumo klasės kabelių ir nedegaus apvalkalo reikalavimų ten, kur saugotinos medžiagos ar vietos yra degios.
Paprasta skaičiuotė: ar 1,5 mm2 kabelio apsauga 16 A yra saugi?
Nors 1,5 mm2 kabelio tikroji srovės talpa gali būti ženkliai mažesnė už 16 A priklausomai nuo izoliacijos tipo, ilgumo ir temperatūrų, negalima vienareikšmiai sakyti, kad 16 A apsauga automatiškai tiks visoms atkarpoms. Reikia apskaičiuoti trumpojo jungimo srovę grandinėje arba matuoti ją. Taip pat reikia atsižvelgti į izoliacijos varžą ir įtampų nuostolius kabeliuose. Todėl rekomenduojama naudoti tinkamai suprojektuotas apsaugos priemones ir periodiškai tikrinti nuotėkio relės bei automatus.
Specifiniai įspėjimai dėl diegimo vietų
Nuotekio relės įrengiamos tik ten, kur reikia - san. mazguose, virtuvėse, lauko rozetėse. Įtraukti jas į vietas, kuriose yra pavojingų ar labai pavojingų patalpų, reikia kruopščiai įvertinti pagal vietinius saugos reikalavimus. Pagrindinis tikslas - įsitikinti, kad įrengimas palaiko saugų įžeminimą, kad nuotekio srovė būtų tinkamai suvaldyta ir kad kontaktinės jungtys būtų patikimai sujungtos. Nuotekio relės neapgauna - jos saugo žmones nuo srovės nutekėjimo prietaisų gedimo atvejais, bet tik tuo atveju, jei visa instaliacija yra teisingai įrengta ir prižiūrima.
Santrauka dėl praktikos, siekiant kuo didesnio saugumo
Jei tvarkingai ir tinkamai sujungiama paskirstymo dėžutė, pastatomi kokybiški automatai, ir laikomasi minimalios reikalingos nuotėkio relės aprėpties, rizika mažėja. Svarbiausia - laikytis profesionalių standartų, naudoti degumo nepalaikančias medžiagas, tinkamai įrengti apsaugos algoritmą ir reguliariai patikrinti įrenginius bei jungtis.
