Didėjant pastatų tūriams ir statant juos vis giliau po žeme, pastatuose atsiranda vis daugiau deformacinių siūlių. Pastatai ir kiti statiniai šiandien dažniausia statomi naudojant surenkamo gelžbetonio elementus arba liejant pastato konstrukcijas statybos aikštelėje. Tokių pastatų siūles ir panagrinėsime. Deformacinės siūlės yra svarbus elementas, užtikrinantis grindų dangos ilgaamžiškumą ir pritaikymą temperatūros bei drėgmės pokyčiams. Netinkamai suplanuotos siūlės gali sukelti dangos deformaciją, girgždėjimą, pakilimą ar įtrūkimus. Deformacinių siūlių planavimas yra esminė sąlyga grindų dangos ilgaamžiškumui ir svarbi garantijos išsaugojimo sąlyga.
Susiaurėjimo ir temperatūrinės siūlės
Susiaurėjimo siūlės įrengiamos betonavimo metu arba po betonavimo. Po betonavimo dažniausia grindys (kartais ir sienos) yra supjaustomos. Naudojant įdėtines detales kaip FORFLEX 1000 CV, kurios inicijuoja monolitinės konstrukcijos trūktį, tai pjaustymų galima išvengti. Tokiu būdu trūkis atsiras pasirinktoje vietoje ir kartu bus užsandarintas, nes FORFLEX 1000 CV elementai būna padengti bentonitinio molio sluoksniu, kuris gavęs vandens išbrinksta ir užsandarina trūktį. Iš matomos sienos pusės prieš betonavimą suformuojamas 20x10mm griovelis elemento montavimo vietoje, kad trūkis būtų reikiamoje vietoje. Šis griovelis vėliau užsandarinamas atsparia konstrukciją veikiantiems poveikiams mastika AQUASTOP CV.
Betono masė šyla dėl tekančio šilto vandens grindyse esančiuose vamzdeliuose. Betonas turi gerą šilumos laidumą ir didelę šilumos akumuliaciją, kas sudaro sąlygas grindų paviršiui šilti vienodai. Siekiant tinkamai atlikti darbus, yra įvertinamas tūrinis betono plėtimasis. Dėl pastarojo atsiranda vidiniai įtempimai. Kad to išvengti, temperatūrines siūles įrengiame visame patalpos perimetre, durų angose ir skersai patalpos. Jei vienas iš patalpos matmenų yra didesnis nei 8 m, įrengiama temperatūrinė siūlė. Skersinės temperatūrinės siūlės įrengiamos šildomose grindyse, jei grindų plotas didesnis nei 30 m². Temperatūrinėms siūlėms įrengti naudojamos elastingos izoliacinės medžiagos (pavyzdžiui, pūsto polietileno juostos, kurių storis - apie 1 cm), turinčios grįžtamąją deformaciją. Pagrindinė tokios siūlės funkcija - kompensuoti betono grindų (dangų) poslinkius keičiantis temperatūrai.
Termo-deformacinių siūlių profiliai
Betono tilto bei didelių grindų dangų atveju naudojami termo-deformaciniai profiliai. Termo siūlės susideda iš dviejų 2,5 mm storio cinkuoto plieno omega tipo profilių, sujungtų tarpusavyje plastmasiniais varžtais ar veržlėmis. Profiliai niveliuojami pagal sukaltus į paruoštą pagrindą armatūros strypus, kurie tvirtinami prie termo siūlių profilių. Taip išlaikomas horizontalumas, reikiamas aukštis bei nuolydis. Užliejus betoną, profilis lieka jame, dėl ko betono sluoksnis tampa dar stipresnis. Stingstant betonui, abu termosiūlės profilio šonai prikimba prie betono armatūrinių strypų pagalba. Traukiantis betonui, termo siūlė tarsi „perplyšta“ į dvi dalis, nutraukdama plastmasinius varžtus ar veržles. Tokiu būdu atsiranda temperatūrinis deformacinis tarpas, kuris gali siekti net iki 15 mm. Vertikalus betoninių grindų poslinkis apribojamas dėka labai tikslių omega profilių geometrinės formos ir prie jų privirintų armatūros strypų, kurie integruojasi į betoną. Lygi abiejų omega profilių viršutinė briauna saugo betono kraštus nuo trupėjimo eksploatacijos metu. Visą apkrovą priima temperatūrinės siūlės viršutinės briaunos, o ne betono kraštai. Nenaudojant temperatūrinių siūlių, o pjaunant betoną įprastu būdu, po kelių mėnesių eksploatacijos, galima pastebėti ištrupėjimus ties pjovimo vieta.
Siūlių įrengimo reikalavimai ir medžiagos
Deformacines siūles nešildomuose gelžbetoniniuose statiniuose reikia įrengti ne rečiau nei 25 metrai. Dažnai statybos aikštelėje tokio dydžio elementai ir betonuojami. Deformacinės siūlės tokiu atveju yra įrengiamos naudojant PVC WATERSTOP juostas D, DA arba FV tipo. Jos ir atlaiko vandens spaudimą iki 5 barų. Juostos pasirenkamos priklausomai nuo konstrukcijos tipo. Sienose dažiausia naudojamos D tipo juostos, o grindyse DA, tačiau jeigu deformacinę sienos ir grindų siūlę reikia sujungti, tai geriau rinktis DA tipo siūlę ir grindims ir sienai. Tarpaukštinėse perdangose, ant kurių vyksta drėgni procesai arba galimas vandens patekimas iš lauko, deformacinės siūlės sandarinamos priklausomai nuo to, ar yra įrengiama hidroizoliacija ar ne. Jeigu hidroizoliacija įrengiama, tai deformacinės siūlės sandarinamos hidroizoliacijos lygyje. Visoms hidroizoliacinėms mastikoms ir membranoms skirtoms izoliuoti didelius konstrukcijų plotus deformacinių siūlių zonose reikalingos papildomos sandarinimo medžiagos. Kaip pavyzdys bituminės membranos. Lietuvoje galiojantis STR skirtas stogams pateikia rekomenduojamus mazgus, kuriuose nurodo jog įrengiant daug sluoksnių dangos per deformacinę siūlę, siūlė bus sandari. Tačiau tai yra netiesa. Bituminės dangos nėra skirtos darbui žemose temperatūrose, nes nors ir modifikuotas, veikiamas šalčio bitumas labiausiai iš visų izoliacinių medžiagų kietėja ir mažėja jo tamprumo modulis, dėl ko deformacinės siūlės zonoje jis sutrūkinėja ir pradeda leisti vandenį, nors jo tempiamasis stipris vis dar atitiktų eksploatacinių savybių deklaracijoje nurodytas vertes, kadangi už šią savybę atsako tik armavimo sluoksnis. Siekiant to išvengti, siūlės zonoje turi būti naudojama elastinga juosta, pavyzdžiui CETLASTIC, kuri klijuojama prie betono arba tarp izoliacinių sluoksnių su CLV201 klijais. Tokiu atveju siūlės sandarumas bus užtikrintas, nes CETLASTIC juostos pailgėjimas tempiant siekia 500 proc. Jei tarpaukštinės perdangos neturi hidroizoliacijos sluoksnio, ypatingas dėmesys privalo būti skiriamas deformacinių siūlių sandarinimo patikimumui, nes jose dažniausia būna už konstrukcijos laikomąją galią atsakingi elementai, tokie kaip skersinę jėgą perduodantys strypai ar įtempiamųjų lynų inkaruoti galai. Tačiau jeigu šių elementų ir nėra, tekantis vanduo ilgainiui pasiekia armatūrą ir dėl prasidėjusios korozijos apsauginis sluoksnis strypų inkaravimosi zonoje pažeidžia.
Taigi, tarpaukštinėse perdangose PVC WATERSTOP juostų deformacinių siūlių sandarinimui panaudoti negalime dėl juostų ne atsparumo ultravioletinių spindulių ir cheminių medžiagų poveikiui, kurios nuo Automobilių su vandeniu patenka ant deformacinių siūlių. CETLASTIC juosta su CLV 201 klijais taip pat nebus naudinga, nes ji nėra atspari trinčiai, nors atlaikytų ir UV, ir cheminių medžiagų poveikį. Tokiu atveju naudojamos įbetonuojami arba montuojami ant siūlės profiliai JOINTEX V30. Šios siūlės sukurtos taip, kad visi siūlės elementai derėtų vieni su kitais ir nereaguotų į agresyvios cheminės aplinkos poveikį. Ši siūlė gali priimti dideles deformacijas ir atlaikyti intensyvų automobilių eismą, sulaikydama vandenį ant perdangos.
Jei siūlė siaura (mažiau kaip 10 mm), vienas iš galimų jos apsaugos būdų - sandarinimas polimerine mastika. Tačiau polimerinės mastikos nėra ilgaamžės, dėl daugkartinių grindų susitraukimų ar išsiplėtimų arba UV spinduliuotės poveikio ji greitai suyra, be to, neapsaugo siūlių kraštų nuo skilinėjimų veikiant apkrovoms, todėl ilgainiui praranda sandarumą ir estetinę išvaizdą. Jei statinyje reikia platesnės siūlės, polimerines mastikas naudoti netinkama, nes šios neatsparios gniuždymui. Kad siūlės, veikiamos išvardytų veiksnių, tinkamai atliktų savo funkciją ir netrukdytų statinių eksploatacijai, joms apsaugoti naudojami specializuoti profiliai. Atsižvelgiant į aplinką, kurioje yra siūlė, profilių sudėtinės medžiagos ir konstrukcija parenkama taip, kad atlaikytų tai aplinkai būdingas apkrovas ir poveikius.
Plėtimosi siūlės ir baldų įtaka
Plėtimosi siūlės: Reikalingos, jei grindų ilgis viršija 20 metrų bet kuria kryptimi arba plotas yra didesnis nei 200 m². Sunkių baldų statymas ant grindų dangos gali sukelti įtampą ir apriboti dangos judėjimą, jei nesilaikoma deformacinių siūlių reikalavimų. Siekiant užtikrinti grindų dangos ilgaamžiškumą ir stabilumą, svarbu laikytis deformacinių siūlių aplink sunkius baldus, tokius kaip virtuvės salos ar įmontuoti baldai: ne mažiau kaip 5 mm pločio vinilui ir ne mažiau kaip 10 mm pločio laminatui bei parketui.
Betonavimo kokybė ir deformacinės siūlių svarba
Betonavimo kokybė yra lemiama šildomų grindų ilgaamžiškumui. Šildomų grindų betonavimas neatsitiktinai yra paklausus: vienas svarbiausių tokių grindų konstrukcinių elementų - tai deformacinės ir temperatūrinės siūlės, absorbuojančios ir sumažinančios įvairių apkrovų poveikį grindims bei mažinančios vidinius konstrukcijų įtempis. Pavyzdžiui, netinkamai įrengtos siūlės gali sukelti įtrūkimus ir vandens pratekėjimą į metalines konstrukcijas bei koroziją.
Ventiliuojant atsakymų dalį, paaiškinama, kad sklandžiam darbų eigai būtina turėti patikimą komandos narius ir techniką. Lietuvos rinkoje yra daug grindų betonuotojų; svarbu vertinti techniką (betonmaišius, siurblius, glaistyklas, šlifavimo įrangą) ir griežtą technologinių reikalavimų laikymą. Darbus atlieka įmonės, tokios kaip UAB „Grindolitas“, o jų sprendimai pritaikomi įvairioms konstrukcijoms: nuo gyvenamųjų patalpų iki pramoninių grindų.
Gipso kartono pertvaros ir deformacinės siūlės
Gipso kartono pertvaros ir jų jungtys reikalauja atidžiai suplanuoti deformacines ir slydimo siūles. Dūkimo metu naudojamos specialios juostos, pvz., Knauf Trenn-Fix, Trennwandkitt ir kt. Trenn-Fix plėtojasi išliekančiu plėtimusi; ji klijuojama tiesiog ant lygaus pagrindo prieš plokščių montavimą ir paslepia persidengiančias jungtis. Po plokščių sumontavimo siūlė užpildoma glaistu; o jei reikia, vėliau šešėlinei ar slydiminei siūlei naudojama papildoma sandarinimo medžiaga. Taigi pertvaros atrodo vientisos ir pertvaros judėjimas nesukelia įtrūkimų ar papildomų apkrovų plitimo.

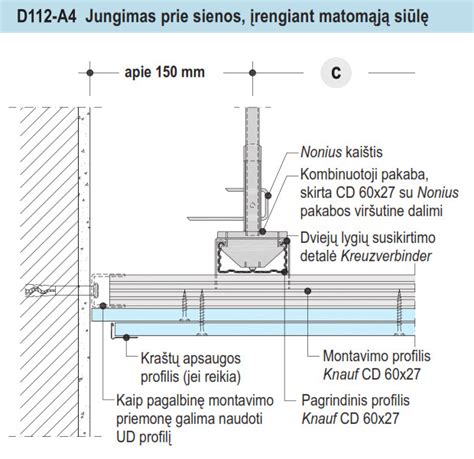

Lubų konstrukcijose dažnai naudojamos gležnos lubos ir įvairios plokštės: Knauf Trenn-Fix juosta montuojama prie UD profilių, o po plokščių sumontavimo siūlė užpildoma glaistu 3-5 mm atstumu nuo juostos. Dėl didesnių lubų plotų rekomenduojama įrengti slydimo ar šešėlinę siūlę. Taip užtikrinamas konstrukcijų judėjimas be matomų įtrūkimų ir trikdžių.“
UNIRAIL ir PEIŠKĮ PROFILES betonavimo stadijose
UNIRAIL® Betonavimo Profiliai - tai cinkuoto didelio stiprumo plieno sistema, užtikrinanti grindų sluoksnių tikslumą ir stabilumą. Ji tinka tiek vidinėms, tiek išorinėms sąlygoms ir leidžia suformuoti itin lygius paviršius. Papildomai įmontavus plastinį paaukštinimą gaunamas stabilus pagrindas vibro mechanizmams. UNIRAIL® užtikrina vientisą grindų betono sluoksnio stiprumą iki pat krašto, be jokių tuštumų ar ertmių formavimosi. Daugiau informacijos - techniniuose žinynuose ir modeliavimuose.
Gipso kartono pertvarų temoje - praktiniai patarimai
Pertvarų montavimas dažnai reikalauja ilgintų profilių, kai standartiniai ilgio gebėjimai turi būti pritaikyti. Svarbu ne tik ilgio, bet ir armavimo bei jungčių vientisumas: apsaugos reikalavimai skirtingiems profiliams, jų jungtys ir tvirtinimo detalės. Jei reikia didesnių angų ar ypatingų sprendimų, gali būti naudojami UA profiliai, tačiau rekomenduojama vengti jų jungimo ir naudoti vientisus profilius. Darbų eiga turi užtikrinti, kad pertvara būtų tvirta ir stabiliai laikytų apkrovas, taip pat atsižvelgti į plokštiškumo ir lygumo reikalavimus.
Tarpaukštinės perdangos ir hidroizoliacija
Jei tarpaukštinės perdangos neturi hidroizoliacijos sluoksnio, reikia atidžiai planuoti deformacinių siūlių sandarinimą, nes šiose vietose dažnai atsakingi yra įtempiamųjų strypų ir inkarų galai. UV ir cheminių medžiagų poveikiui atsparių sprendimų reikalinga tirštas ir atsparus sandarinimo sprendimas. Atsižvelgiant į aplinkos sąlygas, siūlės profilių sudėtis parenkama taip, kad atlaikytų specifines apkrovas ir poveikius.
Spąstai darbe: klaidos, kurios kainuoja
Klaidos montuojant deformacines siūles gali sukelti didelių problemų: vandens prasiskverbimas į metalines konstrukcijas, korozija ir sumažėjęs projektinis stiprumas. Todėl svarbu laikytis technologinių reikalavimų, naudoti tinkamas medžiagas ir užtikrinti teisingą įrengimo vietą bei dydžius.
