Gipso kartono plokštės yra populiari statybinė medžiaga, kurios pagrindinis pranašumas - gana paprastas montavimas. Taip pat, gipso kartono plokštės yra sąlyginai nebrangios medžiagos pertvarų montavimui. Jos naudojamos vidaus erdvių atskyrimui įrengiant atskiras patalpas, tiek naujos statybos namuose, tiek ir remontuojant.
Gipso kartono plokštės: spalvos, paskirtis ir pvz. vartojimas
Praktikoje įprasta matyti keturis tipus plokštės, kurios skiriasi spalva: balta - įprasta ir pigiausia, žalia - vidaus patalpoms su padidėjusia drėgme (vonios, virtuvė), raudona - priešgaisrinė atsparumo ugniai didinimui, bei mėlyna - garso slopinimo funkcijomis.
Gipso kartonas dažniausiai montuojamas ant karkaso iš metalinių profilių. Surenkant karkasą laiko vertiname vietas durims, nes jos turi nekliudyti kitiems konstrukciniams elementams. Atstumas tarp vertikalių profilių neturi būti didesnis nei 600-625 mm. Horizontalūs ir vertikalūs profiliai nėra susukti tarpusavyje, o sudėta konstrukcija turi suteikti laisvų mikrolaužų judėjimą dėl drėgmės bei šilumos pokyčių.
Profiliai ir jų paskirtis

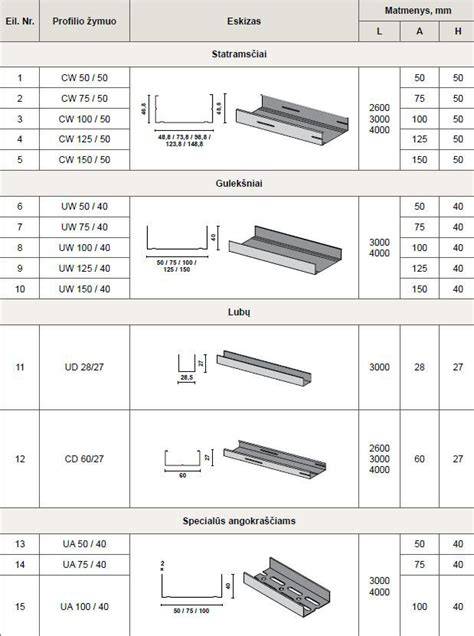

Gipso kartono plokštės dažnai tvirtinamos prie karkaso iš šių profilių tipų: CW (statramsčiai), UW (perimetriniai), CD (lubų karkaso) ir UD (perimetriniai). Standartinis jų storis 0,45-0,6 mm, jie gaminami iš cinkuoto plieno. Perimetro ir sienų konstrukcijoms dažnai naudojami UW ir CW profiliai, o lubų karkasui - UD ir CD profiliai. Svarbu laikytis teisingos konfigūracijos, kad jungtys nesutaptų su kitų profilių siūlėmis.
Gipso kartono profilių ilginimas dažnai reikalingas aukštesnioms patalpoms ar dėl sudėtingų architektūrinių sprendimų. Nuosekliai egzistuoja keli jungimo būdai: dėžinė jungtis, stumdomų profilių jungimas, papildomų UW ar UA profilių naudojimas, bei ilginimas naudojant papildomus UA arba CW profilius. Prie perimetro naudojami specialūs tvirtinimo elementai: mūrvinės, mūrvinės su nailone įvore, skirti perimetriniams UW profiliams tvirtinti, taip pat skirti sukibimui ir garso izoliacijai - Dichtungsband arba Trennwandkitt sandarinimo mastika, Trenn-Fixx skiriamoji juosta deformacinėms siūlėms suformuoti.
Montavimo procesas: pagrindiniai žingsniai
- 1 žingsnis: konstrukcijos planavimas - būtina iš anksto suplanuoti garso izoliacijos ir gaisrinės saugos reikalavimus, ar pertvara bus sausose ar drėgnose patalpose, koks aukštis, ar bus durų angos, ar pertvara bus apkrauta papildomomis apkrovomis.
- 2 žingsnis: paruošiamieji darbai - patalpa turi būti išvalyta, kontūro kontūrai pažymėti, pagrindas lygus, reikia pašalinti nelygumus, naudojant tinką ar sandarinimo priemones (Trennwandkitt).
- 3 žingsnis: perimetrinių profilių montavimas - UW perimetriniai profiliai tvirtinami prie grindų ir lubų, viršutiniam tikslumui užtikrinti. Atstumas tarp tvirtinimo taškų ≤100 cm (iki 3 m aukščio) arba 50 cm (aukščioms konstrukcijoms).
- 4 žingsnis: statramsčių išdėstymas - CW profiliai išdėstomi taip, kad virš durų siūlės būtų perstumiamos ne mažiau kaip 150-200 mm. Jei reikia, patikrinkite vertikalumą.
- 5 žingsnis: CW profilių montavimas - tarp kraštinių CW profilių užtepkite dvi sandarinimo mastikas Trennwandkitt ir prispauskite profilius; tvirtinimo taškų atstumas ≤100 cm, ne mažiau kaip 3 tvirtinimo taškai.
- 6 žingsnis: skiriamosios juostos klijavimas - klijuokite Trenn-Fixx juostą prie sienos šalia perimetro profilių; juosta leidžia sukurti deformacines siūles.
- 7 žingsnis: gipso kartono plokščių tvirtinimas - plokštės pritvirtinamos savisriegiais; atstumas tarp savisriegių: pirmame sluoksnyje iki 750 mm, paskutiniame - iki 250 mm. Minimalus atstumas nuo plokštės krašto - 10-15 mm, priklausomai nuo plokštės tipo. Visi savisriegiai į plokštę turi būti statmenai.
- 8 žingsnis: pirmo sluoksnio siūlių glaistymas - glaistykite Uniflott arba analogišku, pjautines siūles gruntuokite Tiefengrund.
- 9 žingsnis: antro gipso kartono sluoksnio montavimas - antro sluoksnio plokštės montuojamos taip, kad siūlių vietos nesutaptų su pirmuoju sluoksniu; abiejose pusėse gali būti skirtingų sluoksnių plokštės.
- 10 žingsnis: antrojo sluoksnio siūlių glaistymas - glaistykite, armuokite su Kurt juosta, užglaiskite, išdžiūvus nupjaukite Trenn-Fixx juostą.
Deformacinės siūlės ir jų svarba
Įrenginėjant ilgas pertvaras arba esant grindų bei lubų plokščių aukščio pokyčiams (nuo 75 cm), kas 15 m ar dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinės siūlės formuojamos saugant gipso kartono konstrukcijas nuo neprognozuotų deformacijų ir trūkių. Jei po įrengiamu metaliniu karkasu grindų ar perdangos konstrukcijoje yra pastato konstrukcinės deformacinės siūlės, tokios siūlės įrengiamos ir metaliniame karkase.
Drėgmei atsparūs profiliai ir jų paskirtis
Drėgnoms ir šlapioms patalpoms naudojami specialūs profiliai C3 ir C5-M antikorozijai. C3 - vidutinis korozijos lygis, C5-M - labai didelis (jūrinis), taigi patalpose su aukšta drėgme ir korozijai jautriomis sąlygomis būtina naudoti atitinkamas medžiagas. Profiliai dažnai žymimi spalvų pagal korozijos klasę: C3 - juodi, C5-M - mėlyni. Po pjovimo esančias vietas rekomenduojama padengti antikoroziniais dažais C3 arba C5-M.
Gipso kartono plokštės: kokybė ir pasirinkimas
Gipso kartono plokštės svoriui ir garso izoliacijai įtakos turi jų tankis. Didesnė plokštė ar didesnis svoris gali gerinti garso izoliaciją. Populiariausios plokštės: White, Red, Blue, Silentboard. Knauf Blue ir Silentboard pasižymi ypač gera garso izoliacija ir atsparumu smūgiams. Pasirinkimas priklauso nuo norimos garso izoliacijos, ugniai atsparumo ir svorių.
Gipso kartono pertvarų konstrukcijos tipai
Pertvaros gali būti viengubo ar dvigubo karkaso su viengubu ar dvigubu gipso kartono apkala. Tiesioginė (tiesioji) pertvara pritvirtinama prie sienų, o gipso kartono plokštės sujungtos vienoje pusėje. Pertvaros gali būti montuojamos ant šoninių sienų, taip pat galima įrengti įdyti užuominas pralaidumams ar komunikacijoms. Pertvaros gali būti paprastos arba su papildomomis išimtimis - durų angomis ar užpildais.
Skirtumai tarp CW, UW, UD, CD profilių
CW - “statramsčiai”, skirti vertikalioms pertvaroms; UW - perimetriniai, skirti sienų apkalai; UD - perimetro lubų karkasui; CD - lubų karkaso profiliai. CW nugarėlėje kas 50 cm - H formos išpjovos, leidžiančios praleisti vamzdžius ar laidus. UA profiliai - sustiprinti, naudojami durų angoms, sanitariniams rėmams ar aukštesniems lubų karkasams; jie ilginami papildomais UW ar UA profilių plėtiniais. Svarbu, kad jungtys tarp profilių nebūtų vienoje linijoje, o ilginant UA profilius - tarpai ir papildomi taškai sustiprinami.
Lenkti profiliai ir jų taikymas
Lenkti profiliai (pavyzdžiui, Sinus sistema) leidžia realizuoti elipsines, išlenktas ar bangas formuojančias konstrukcijas. UW lenktas profilis lengvai sulenkiamas rankomis iki norimo spindulio; CD lenkimo profilių segmentus galima įgaubti arba išgaubti pagal arkos formą. Tokios sistemos suteikia galimybę įgyvendinti išlenktas lubas, arkinius korpusus, kupolus ar skliautų formas.
Pakabos ir jungtys
Gipso kartono pakabos sujungia karkasą su lubomis ir suteikia papildomą stabilumą. Yra tiesios ir aukščio reguliavimo pakabos. Tiesios pakabos - metalinės juostelės su perforacijomis; aukščio reguliavimas leidžia pakaboms būti nustatytoms norimu aukščiu. Skirtos jungtys gali būti prailginimo detalės, dviejų lygių jungtys, krabų jungtys ar kitų konstrukcijų tvirtinimo sprendimai.
Teritorijos plastinėmis ir aplikacijomis
Gipso kartono pertvaros ir lubos leidžia slepi komunikacijas, kabelius, vamzdžius ir įrenginius. Esant didelėms erdvėms, svarbu įrengti slydimo siūles (Trenn-Fixx) arba šešėlines siūles, kurios leidžia konstrukcijai judėti be trūkinėjimo. Prie lubų siūlės formuojamos naudojant šias sistemas ir sandūros juostas, kurios užtikrina lygią siūlės užpildymo plokštėmis jungtį.
