Didėjant pastatų tūriams ir statant juos vis giliau po žeme, pastatuose atsiranda vis daugiau deformacinių siūlių. Pastatai ir kiti statiniai šiandien dažniausia statomi naudojant surenkamo gelžbetonio elementus arba liejant pastato konstrukcijas statybos aikštelėje. Tokių pastatų siūles ir panagrinėsime.
Deformacinės siūlės yra svarbus elementas, užtikrinantis grindų dangos ilgaamžiškumą ir pritaikymą temperatūros bei drėgmės pokyčiams. Netinkamai suplanuotos siūlės gali sukelti dangos deformaciją, girgždėjimą, pakilimą ar įtrūkimus. Deformacinių siūlių planavimas yra esminė sąlyga grindų dangos ilgaamžiškumui ir svarbi garantijos išsaugojimo sąlyga.
Susitraukimo ir temperatūrinės siūlės
Susitraukimo siūlės įrengiamos betonavimo metu arba po betonavimo. Po betonavimo dažniausia grindys (kartais ir sienos) yra supjaustomos. Naudojant įdėtines detales kaip FORFLEX 1000 CV, kurios inicijuoja monolitinės konstrukcijos trūktį, tai pjaustymų galima išvengti. Tokiu būdu trūkis atsiras pasirinktoje vietoje ir kartu bus užsandarintas, nes FORFLEX 1000 CV elementai būna padengti bentonitinio molio sluoksniu, kuris gavęs vandens išbrinksta ir užsandarina trūktį. Iš matomos sienos pusės prieš betonavimą suformuojamas 20x10mm griovelis elemento montavimo vietoje, kad trūkis būtų reikiamoje vietoje. Šis griovelis vėliau užsandarinamas atsparia konstrukciją veikiantiems poveikiams mastika AQUASTOP CV.
Betono masė šyla dėl tekančio šilto vandens grindyse esančiuose vamzdeliuose. Betonas turi gerą šilumos laidumą ir didelę šilumos akumuliaciją, kas sudaro sąlygas grindų paviršiui šilti vienodai. Siekiant tinkamai atlikti darbus, yra įvertinamas tūrinis betono plėtimasis. Dėl pastarojo atsiranda vidiniai įtempimai. Kad to išvengti, temperatūrines siūles įrengiame visame patalpos perimetre, durų angose ir skersai patalpos. Jei vienas iš patalpos matmenų yra didesnis nei 8 m, įrengiama temperatūrinė siūlė. Skersinės temperatūrinės siūlės įrengiamos šildomose grindyse, jei grindų plotas didesnis nei 30 m². Temperatūrinėms siūlėms įrengti naudojamos elastingos izoliacinės medžiagos (pavyzdžiui, pūsto polietileno juostos, kurių storis - apie 1 cm), turinčios grįžtamąją deformaciją.
Pagrindinė tokios siūlės funkcija - kompensuoti betono grindų (dangų) poslinkius keičiantis temperatūrai. Betonui šylant ir plečiantis, deformacinė siūlė susispaudžia, o jam vėstant ir traukiantis, išsiplečia ir padeda išvengti įtrūkimų grindyse, sukeliančių riziką ir pačiai betonu užlietai šildymo sistemai.

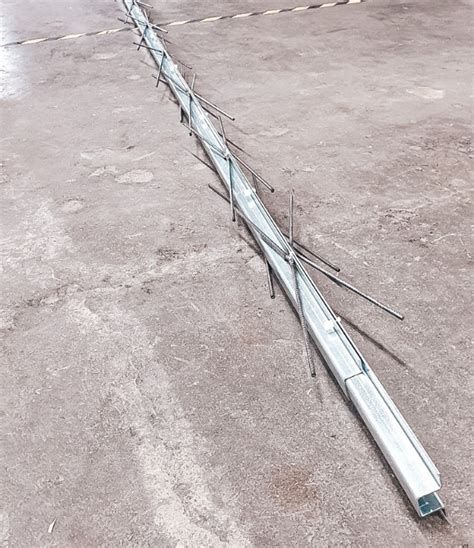

Termo-deformacinių siūlių profiliai naudojami didelės apimties betono grindims ar dangoms įrengti. Termo siūlės susideda iš dviejų 2,5 mm storio cinkuoto plieno omega tipo profilių, sujungtų tarpusavyje plastmasiniais varžtais ar veržlėmis. Profiliai niveliuojami pagal sukaltus į paruoštą pagrindą armatūros strypus, kurie tvirtinami prie termo siūlių profilių. Taip išlaikomas horizontalumas, reikiamas aukštis bei nuolydis. Užliejus betoną, profilis lieka jame, dėl ko betono sluoksnis tampa dar stipresnis. Stingstant betonui, abu termosiūlės profilio šonai prikimba prie betono armatūrinių strypų pagalba. Traukiantis betonui, termo siūlė tarsi „perplyšta“ į dvi dalis, nutraukdama plastmasinius varžtus ar veržles. Tokiu būdu atsiranda temperatūrinis deformacinis tarpas, kuris gali siekti net iki 15 mm. Vertikalus betoninių grindų poslinkis apribojamas dėka labai tikslių omega profilių geometrinės formos ir prie jų privirintų armatūros strypų, kurie integruojasi į betoną. Lygi abiejų omega profilių viršutinė briauna saugo betono kraštus nuo trupėjimo eksploatacijos metu. Visą apkrovą priima temperatūrinės siūlės viršutinės briaunos, o ne betono kraštai. Nenaudojant temperatūrinių siūlių, o pjaunant betoną įprastu būdu, po kelių mėnesių eksploatacijos, galima pastebėti ištrupėjimus ties pjovimo vieta.
Siūlių įrengimo reikalavimai ir medžiagos

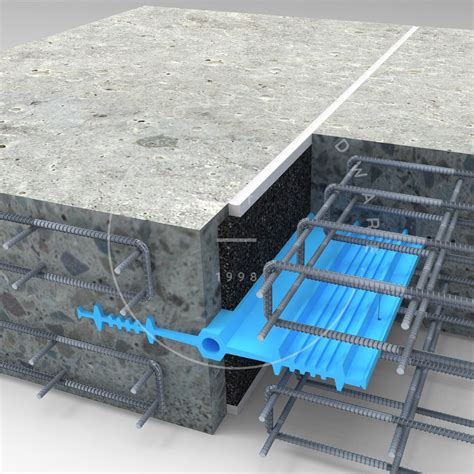

Deformacines siūles nešildomuose gelžbetoniniuose statiniuose reikia įrengti ne rečiau nei 25 metrai. Dažniai statybos aikštelėje tokio dydžio elementai ir betonuojami. Deformacinės siūlės tokiu atveju yra įrengiamos naudojant PVC WATERSTOP juostas D, DA arba FV tipo. Jos ir atlaiko vandens spūdį iki 5 barų. Juostos pasirenkamos priklausomai nuo konstrukcijos tipo. Sienose dažiausia naudojamos D tipo juostos, o grindyse DA, tačiau jeigu deformacinę sienos ir grindų siūlę reikia sujungti, tai geriau rinktis DA tipo siūlę ir grindims ir sienai.
Tarpaukštinėse perdangose, ant kurių vyksta drėgni procesai arba galimas vandens patekimas iš lauko, deformacinės siūlės sandarinamos priklausomai nuo to, ar yra įrengiama hidroizoliacija ar ne. Jeigu hidroizoliacija įrengiama, tai deformacinės siūlės sandarinamos hidroizoliacijos lygyje. Visoms hidroizoliacinėms mastikoms ir membranoms skirtoms izoliuoti didelius konstrukcijų plotus deformacinių siūlių zonose reikalingos papildomos sandarinimo medžiagos.

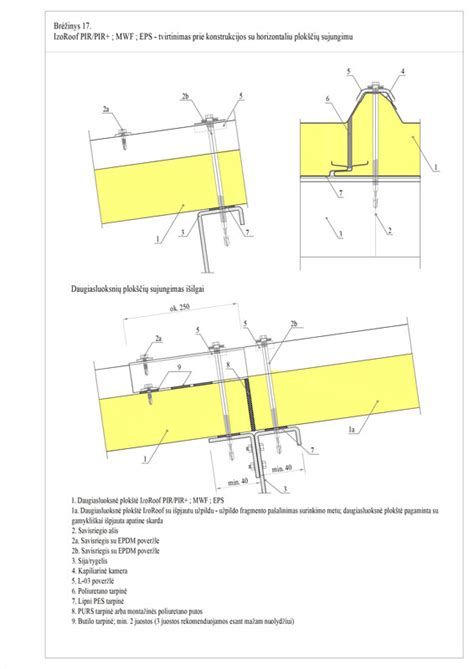

Kaip pavyzdys bituminės membranos. Lietuvoje galiojantis STR skirtas stogams pateikia rekomenduojamus mazgus, kuriuose nurodo jog įrengiant daug sluoksnių dangos per deformacinę siūlę, siūlė bus sandari. Tačiau tai yra netiesa. Bituminės dangos nėra skirtos darbui žemose temperatūrose, nes nors ir modifikuotas, veikiamas šalčio bitumas labiausia iš visų izoliacinių medžiagų kietėja ir mažėja jo tamprumo modulis, dėl ko deformacinės siūlės zonoje jis sutrūkinėja ir pradeda leisti vandenį, nors jo tempiamasis stipris vis dar atitiktų eksploatacinių savybių deklaracijoje nurodytas vertes, kadangi už šią savybę atsako tik armavimo sluoksnis. Siekiant to išvengti, siūlės zonoje turi būti naudojama elastinga juosta, pavyzdžiui tokia kaip CETLASTIC, kuri klijuojama prie betono arba tarp izoliacinių sluoksnių su CLV201 klijais. Tokiu atveju siūlės sandarumas bus užtikrintas, nes CETLASTIC juostos pailgėjimas tempiant siekia 500 proc.
Jeigu tarpaukštinės perdangos neturi hidroizoliacijos sluoksnio, nes vis dar pasikliaujama betono su priedais hidroizoliacinėmis savybėmis, ypatingas dėmesys privalo būti skiriamas deformacinių siūlių sandarinimo patikimumui, nes jose dažniausia būna už konstrukcijos laikomąją galią atsakingi elementai, tokie kaip skersinę jėgą perduodantys strypai ar įtempiamųjų lynų inkaruoti galai. Tačiau jeigu šių elementų ir nėra, tekantis vanduo ilgainiui pasiekia armatūrą ir dėl prasidėjusios korozijos atšoka armatūros apsauginis sluoksnis strypų inkaravimosi zonoje. Taigi, tarpaukštinėse perdangose PVC WATESRSTOP juostų deformacinių siūlių sandarinimui panaudoti negalime dėl juostų ne atsparumo ultravioletinių spindulių ir cheminių medžiagų poveikiui, kurios nuo automobilių su vandeniu patenka ant deformacinių siūlių. CETLASTIC juosta su CLV 201 klijais taip pat nebus naudinga, nes ji nėra atspari trinčiai, nors atlaikytų ir UV, ir cheminių medžiagų poveikį. Tokiu atveju naudojamos įbetonuojami arba montuojami ant siūlės profiliai JOINTEX V30. Šios siūlės sukurtos taip, kad visi siūlės elementai derėtų vieni su kitais ir nereaguotų į agresyvios cheminės aplinkos poveikį. Ši siūlė gali priimti dideles deformacijas ir atlaikyti intensyvų automobilių eismą, sulaikydama vandenį ant perdangos.
Jei siūlė siaura (mažiau kaip 10 mm), vienas iš galimų jos apsaugos būdų - sandarinimas polimerine mastika. Tačiau polimerinės mastikos nėra ilgaamžės, dėl daugkartinių grindų susitraukimų ar išsiplėtimų arba UV spinduliuotės poveikio jos greitai suyra, be to, neapsaugo siūlių kraštų nuo skilinėjimų veikiant apkrovoms, todėl ilgainiui praranda sandarumą ir estetinę išvaizdą. Jei statinyje reikia platesnės siūlės, polimerines mastikas naudoti netikslinga, nes šios neatsparios gniuždymui. Kad siūlės, veikiamos išvardytų veiksnių, tinkamai atliktų savo funkciją ir netrukdytų statinių eksploatacijai, joms apsaugoti naudojami specializuoti profiliai. Atsižvelgiant į aplinką, kurioje yra siūlė, profilių sudėtinės medžiagos ir konstrukcija parenkama taip, kad atlaikytų tai aplinkai būdingas apkrovas ir poveikius.
Plėtimosi siūlės ir baldų įtaka
Plėtimosi siūlės: Reikalingos, jei grindų ilgis viršija 20 metrų bet kuria kryptimi arba plotas yra didesnis nei 200 m². Sunkių baldų statymas ant grindų dangos gali sukelti įtampą ir apriboti dangos judėjimą, jei nesilaikoma deformacinių siūlių reikalavimų. Siekiant užtikrinti grindų dangos ilgaamžiškumą ir stabilumą, svarbu laikytis deformacinių siūlių aplink sunkius baldus, tokius kaip virtuvės salos ar įmontuoti baldai: ne mažiau kaip 5 mm pločio vinilui ir ne mažiau kaip 10 mm pločio laminatui bei parketui.
Betonavimo kokybės svarba
Šildomų grindų betonavimas smėlbetoniu - patogi, patvari, ilgaamžė, greita ir palyginti nebrangi technologija. Tokios grindys nedulka, jos atsparios nusidėvėjimui, karščiui, šalčiui, o ir išliejamos jos labai greitai. Kad darbai būtų atlikti kokybiškai, būtina laikytis tam tikros betonavimo darbų eigos ir nepadaryti bent jau pačių didžiausių klaidų. Šildomų grindų betonavimas neatsitiktinai yra paklausus: sunku rasti efektyvesnį ir sėkmingesnį sprendimą, pagerinantį grindimis šildomų patalpų komfortą. Vienas svarbiausių tokių grindų konstrukcinių elementų - tai deformacinės ir temperatūrinės siūlės, absorbuojančios ir sumažinančios įvairių apkrovų poveikį grindims bei mažinančios vidinius konstrukcijų įtempius.
Patikėjus pastato grindis mažai patyrusiems betonuotojams, deformacinės siūlės gali būti neįrengtos arba įrengtos pernelyg toli viena kitos, o tai savo ruožtu sukelia didžiulę riziką: pro įtrūkius besiskverbianti drėgmė tiesiogiai veikia metalines konstrukcijų dalis, atsiranda korozijos židinių, susilpnėja projektinis stiprumas, todėl smarkiai padidėja nelaimingų atsitikimų rizika.
Patalpose, kur didelė vandens tikimybė - tarkim, dušo kabinose ar garažuose - liejant grindis būtina suformuoti vandens nubėgimui skirtą nuolydį, kuris turi būti nei per didelis, nei per mažas. Paprastai grindų nuolydis link vandens nubėgimo latako siekia 1-2 %.
Betonavimo komandai stokojant patirties, grindų paviršius dažnai gali gautis nelygus: kai kur gali pasitaikyti įdubimų ar iškilimų virš numatyto grindų lygio. Dažniausia to priežastis - nepakankamai kokybiškas išlieto betono sutankinimas vibravimo įrenginiais arba nelabai įgudusio meistro rankos, laikiusios betono tiesiklį. „Profesionalų išlygintos grindys įgauna idealiai lygų ir tvirtą paviršių, neturintius jokių įtrūkimų, - teigia betonavimo artelės vadovas A. Išbetonuotas grindų paviršius turi būti užglaistytas ir užtrintas rotacinio įrenginio disku, dar vadinamu užtrynimo lėkšte. Užtrinant rotacinį įrenginį reikia valdyti taip, kad jis pernelyg ilgai neužtruktų vienoje vietoje ir nesudarytų paviršiaus nelygumų. „O čia jau vien tik patirties klausimas, - juokiasi A. Urbutis, - mat tik nemažai praktikos turintis meistras jaučia, kiek ilgai jis užtrunka viename taške, ir kone instinktyviai pajunta, kada jau metas judėti. Užtrinant meistras turi judėti tolygiai - nei per greitai, nei per lėtai. Užtrynimo metu betono paviršiuje įvyksta tiksotropija, trumpalaikis skiedinio suskystėjmas dėl mechaninio poveikio: skiedininė betono dalis persistumia aukštyn, stambūs užpildai sustumiami giliau, ir šių procesų rezultate gaunamas idealiai lygus ir atsparus susidėvėjimui grindų paviršius.
Lietuvos vartotojų rinkai savo paslaugas siūlo tikrai nemažai grindų betonuotojų, tad išsirinkti šiam atsakingam statybų etapui tokius meistrus, kurių darbas nenuvils ir nesukels papildomų nuostolių, kartu yra ir be galo sunku, ir palyginti lengva. Pirmiausia, į ką reikia atkreipti dėmesį, tai betonuotojų turima technika. Be profesionalių betonmaišių, siurblių, klotuvų, betono tankinimo įrangos, šlifavimo mašinų, glaistyklių kokybiškai išbetonuoti grindis be galo sunku. O antrasis profesionalios komandos požymis - tai griežtas technologinių reikalavimų laikymasis. Aukščiausias Andriaus Urbučio vadovaujamos meistrų artelės prioritetas - tai aukšta atliekamų darbų kokybė, kruopštus darbas, sąžiningumas bei pagarba klientui. Darbus jie atlieka daugiabučiuose (iki 80 m aukščio), individualiuose namuose, sandėliuose, gamybinėse patalpose, esant poreikiui betonuoja ir kiemus.
UAB „Grindolitas“ specialistai, taikydami pažangias technologijas, įrengia įvairių konstrukcinių sprendimų monolitines betonines grindis pramoninės paskirties patalpose. Grindų dangos konstrukciniai sprendimai priklauso nuo pastato paskirties, veikiančių statinių ir dinaminių apkrovų, architektūrinių reikalavimų, eksploatacinių sąlygų ir kitų veiksnių.
Klausimai ir atsakymų analizė
Klausimas: Statytojas namo betonines grindis (juodgrindes) betonavo šių metų lapkričio mėn. antroje pusėje. Gruodžio pabaigoje, kiek atšilus orams buvo pastebėti įtrūkimai viduryje patalpų (kol kas minimalūs, betonuojant juodgrindes ir šiuo metu, nei stogo, nei langų dar nėra (namas dviejų aukštų). Ar reikėtų dėl to sunerimti? Dėl ko taip galėjo nutikti? Ant juodgrindžių dar dėsis 25 cm putplastis ir bus įrengiami šildymo vamzdeliai, bei betonuojamas galutinis sluoksnis.
Komentarai: Sveiki, manau nereiktų sunerimti, dažniausiai juodgrindėse nėra daroma deformacinės siūlės. Dėl to atsiranda įtrūkimų, bet jie per daug neturi įtakos. Sudėjus putą, išbetonavus galutinį sluoksnį bus deformacinės siūlės ir viskas bus tvarkoje.
Gerai suprojektuotame ir įrengtame statinyje kiekvienas konstrukcinis elementas „tyliai“ atlieka savo funkciją, tačiau jei kuriame nors darbų etape buvo padaryta klaida, gali kilti daug nepatogumų, o kartais - ir pavojų. Netinkamai įrengus siūles, statinio konstrukcijoje dėl įvairiausių apkrovų atsiradę įtrūkimai gali jas susilpninti. Pro įtrūkius besiskverbianti drėgmė tiesiogiai veikia metalines konstrukcijų dalis, atsiranda korozijos židinių, susilpnėja projektinis stiprumas, todėl smarkiai padidėja avarijų tikimybė. Neįrengus deformacinių siūlių, absorbuojančių ar kompensuojančių pastatų judėjimą, kenčia silpnesnės konstrukcijų vietos: nuolat skilinėja langai, judant pastatui pažeidžiama ir išorės, ir vidaus apdaila. Skirtingų tipų statiniuose įrengtos deformacinės ar temperatūrinės siūlės taip pat skiriasi savo specifika ir joms keliamais reikalavimais. Atsižvelgiant į statinių paskirtį ir jų konstrukcijų sandarą, siūlės turi būti tinkamai užbaigtos ir apsaugotos.
