Dažnai yra draugų, kurie nesupranta šių DN Φ specifikacijų santykio. Šiandien redaktorius apibendrins šių trijų santykių santykį, tikėdamasis padėti keliems čia klaidžiojantiems draugams. Jei turite skirtingų nuomonių, kviečiame palikite žinutę žemiau. Colis (colis, sutrumpinta kaip in.) olandų kalba reiškia nykštį, o colis yra nykščio ilgis. Žinoma, skiriasi ir nykščio ilgis. XIV amžiuje karalius Edvardas II paskelbė „Standartinį teisinį colį“.
Kas yra DN ir kaip jis vartojamas?
DN reiškia vardinį dujotiekio skersmenį (dar vadinamą vardiniu skersmeniu). Φ tai universalus vienetas, nurodantis vamzdžio išorinį skersmenį arba alkūnės, plieno ir kt. išorinio skersmens dydį. DN naudojamas dažnai ketaus vamzdžiams, cinkuoto plieno vamzdžiams ir plieno-plastiko kompozitiniams vamzdžiams. PVC ir ABS vamzdžiams ISO naudoja metrinį ženklą Da, kad pateiktų išorinį skersmenį.
Kaip veikia konvertavimas tarp colių, DN ir Φ?
Paprastai coliai yra sveikieji skaičiai, kurie tiesiogiai padauginami iš 25, kad būtų lygu DN (pvz., 1" × 25 = DN25, 2" × 25 = DN50, 4" × 25 = DN100). Tačiau praktikoje yra ir išimčių: kai kuriems dydžiams, pvz., 3" ar 3-1/2", DN gali būti apvalinamas iki artimiausio sveiko skaičiaus ar specifinio DN pavidalo. Be to, buitinių vamzdžių atveju DN100 gali turėti du išorinius skersmenis - I serijos Φ114,3 mm ir II serijos Φ108 mm - todėl tokius vamzdžius kartais pažymime kaip DN100 I ir DN100 II aptardamai išorinį skersmenį.
Taip pat reikia žinoti, kad 1 colio lygus 25,4 mm, tad konvertuoti tarp colių ir milimetrų ar DN nereikia tiksliai abstrakčiai: skaičiai priklauso nuo medžiagos, sienelės storio ir standartų. Pavyzdžiui, 15 colių vamzdis laikomas atitinkančiu apie DN40 dengimą, o 2 colių vamzdis turi skirtingus OD ir ID priklausomai nuo sienelės storio.
Skersmens matmenys ir jų svarba
Vamzdžio skersmuo yra atstumas per plačiausią apskrito skersmens tašką, matuojamas iš išorės. Tai gali būti išreikšta coliais arba milimetrais. Dėl skirtingų medžiagų ir procesų skersmens matavimai gali skirtis: pvz., 1,5 colio PVC vamzdžio skersmuo skirsis nuo 1,5 colio plieninio vamzdžio dėl sienelės storio ir tankio skirtumų. Apvalūs, lygūs sienelės vamzdžiai turi vienodesnį skersmenį, o netaisyklingų kraštų ar įpjovimų atveju - mažesnę!")
Standartai ir jų ištraukos

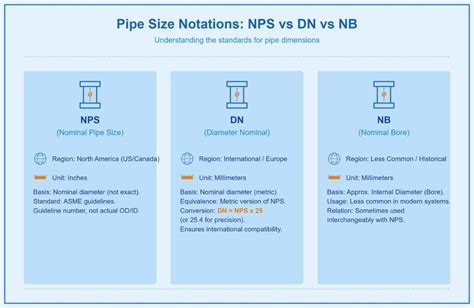

Ansąsias nuorodas turi įvairūs standartai: ANSI B36.10/B36.19 (anglinio ir nerūdijančio plieno vamzdžiai), ISO matmenų sistemos (DN), DN ir NPS (anglų „nominal pipe size“). ISO metrinė žymė (DA) naudojama plastiko vamzdžiams. TVARKARŠČIAI (Sch.) yra sienelės storis, o ne pats storis - tai svarbu įvertinti skaičiuojant vidinį skersmenį. NPS sujungia colio dydį su išoriniu skersmeniu ir sienelės storimi, todėl kai kuriais atvejais skirtingi NPS ir DN atitikmenys gali būti skirtingi.
Praktiniai pavyzdžiai ir lentelės
- 15 colių vamzdis: išorinis skersmuo apie 48,3 mm; sienelės storis apie 3,5 mm; masė apie 3,87 kg/m; atitinka DN40 dengimą.
- DN100 gali būti pažymėtas kaip I serija Φ114,3 arba II serija Φ108 - priklausomai nuo išorinio skersmens dydžio, nors iš tikrųjų DN100 skersmuo išlieka tas pats. Tai rodo, kad DN ir colių sistema nėra vienareikšmė tik dėl vieno išorinio matmens.
- NPS 6 colių vamzdis pagal ANSI/ASME standartus turi išorinį OD apie 168,3 mm (išskyrus konkrečias sienelės storio serijas). Tuo pačiu metu ID priklauso nuo ST(andard)/XS/XXS grafiko ir sienelės storio.
Prominenti veiksniai sluoksniai: sienelės storis, medžiaga ir naudojimo tikslas
Sienelės storis (WT) majoriai įtakoja vidinį skersmenį ir vamzdžio gebėjimą atlaikyti slėgį. Grafiko tvarkaraštis (40, 80, 40S, 80S ir pan.) nurodo sienelės storį tam tikram išoriniam skersmeniui. Medžiaga (plienas, nerūdijantis plienas, cinkavimas, aliuminis) lemia tikslintą matmenų sistemą, todėl projektantai turi aiškiai pasirinkti dydžius ir tarnavimą.
Be vamzdžio skersmens, svarbu atsižvelgti į jungiamąsias detales: alkūnes, movos, trišakiai - jos gali pakeisti sistemos srautą ir slėgį. Tinkamos jungtys ir jų montavimas yra būtini norint užtikrinti, kad sistema veiktų kaip numatyta.
Ką reikia žinoti projektuojant vamzdynų sistemas
Apibendrinant, 1,5 colio vamzdžio skersmens supratimas yra esminis žingsnis projektuojant ir montuojant vamzdynų sistemas. Skirtingi veiksniai, įskaitant medžiagą, sienelės storį ir taikymo reikalavimus, turi įtakos pasirinktam skersmeniui, o tai lemia efektyvumą, saugumą ir eksploatavimo išlaidas. Nesvarbu, ar tai nuotekų, ar drėkinimo sistema, tinkamas vamzdžių skersmens pasirinkimas užtikrina reikiamą srautą, slėgį ir energijos suvartojimą.
Taip pat svarbu pažymėti, kad norint tiksliai parinkti jungiamąsias detales, verta atsižvelgti į duomenis apie OD/ID ir sienelės storį, o DN ar NPS pasirinkimas dažnai priklauso nuo regiono ir standartų. Kol vienoje šalyje DN reiškia tam tikrą metrinių matmenų dydį, kitoje pasaulio dalyje gali būti naudojami kitokie variantai, tačiau visais atvejais pagrindinis tikslas - užtikrinti tinkamą jungimą ir jų gebėjimą atlaikyti projektinį slėgį.
