Daugiasluoksnių vamzdžių slėgio klasės standartai: konversijos, įvertinimai ir praktiniai aspektai

Slėgio įvertinimas reiškia didžiausią slėgį, kurį tam tikros klasės vamzdis, flanšas, vamzdžio ar vožtuvas gali atlaikyti tam tikroje temperatūroje. Klasė (LB) ir PN (baras) naudojami slėgio įvertinimui apibūdinti. Slėgio nominalus slėgis (PN) yra įvertinimo žymuo, po kurio nurodomas numeris, nurodantis apytikslį slėgį baruose. PN kilęs iš prancūzų nominalaus slėgio, kuris yra oficialus slėgio reitingas, o ne atskirų vamzdžių tikrasis slėgio pajėgumas. PN dažniausiai naudojamas Europos standartų sistemoje DIN, EN, BS, ISO ir kt. Baras yra slėgio vienetas, o 1 baras yra lygus 14,5 psi arba 100 kilopaskalių (kPa). PN, kurį Kinija pažymėjo daugiau nei prieš 10 metų, vienetas yra Mpa, ir dabar jis iš esmės yra vienetas. Iš tikrųjų šie du agregatai buvo naudojami iki šiol, tačiau slėgio skirtumas yra iki 10 kartų, ty PN1.0Mpa = PN10Bar.

Apžvelgiamas slėgio diapazonas Europos standartų sistemoje yra šie barų PN: PN2,5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320 ir PN400 ir pan. Slėgio klasę galima apibūdinti keliais būdais: klasė „A“, „B“, „C“ arba 300 klasė, 600 klasė. Aukštesni skaičiai rodo aukštesnį slėgį, kurį gali atlaikyti. Pavyzdžiui, klasė Class600 flanšas gali atlaikyti didesnį slėgį nei Class300 flanšas. Klasė yra amerikietiškos standartinės sistemos, tokios kaip Class150 arba 150LB ir 150 #, bendras slėgio lygio nustatymas yra Amerikos standarto slėgio lygio žymėjas. Dažniausiai naudojamas amerikietiško standarto (LB) slėgio diapazonas yra: 75LB, 150LB, 300LB, 400LB, 600LB, 900LB, 1500LB, 2500LB. LB vienetas kilęs iš lotynų kalbos žodžių libros (svėrimo skalė) ir apibūdina romų masės vienetą, panašų į svarą.

Kaip LB ir PN tarpusavyje siejami

Slėgio klasėms žymėti naudojami skirtingi pavadinimai. Pavyzdžiui, 150 Lb flanšas arba 150 Lbs flanšas arba 150 # flanšas arba 150 klasė, visi reiškia tas pačias junges. Kokia yra LB ir PN konversija? Kadangi tai yra dvi skirtingos standartų sistemos, LB ir PN paprastai nėra bendrai naudojami ir keičiami, tačiau kai kurie dažniausiai naudojami slėgio intervalai yra tarpusavyje keičiami. Toliau pateiktoje lentelėje parodyta, kaip skirtingi slėgio klasės aprašymai lyginami tarpusavyje. Konversijos nėra tikslūs, tačiau yra pakankamai arti kasdieniams tikslams.

1. Class75 = 75LB = PN11Bar
2. Class150 = 150LB = PN20Bar
3. Class300 = 300LB = PN50Bar
4. Class400 = 400LB = PN68Bar
5. Class600 = 600LB = PN110Bar
6. Class900 = 900LB = PN150Bar
7. Class1500 = 1500LB = PN260Bar
8. Class2500 = 2500LB = PN420Bar

Nurodytos tarpusavio konversijos nėra tikslios, tačiau jos naudojamos praktikoje kaip gretutiniai matavimo orientyrai projektavimo, citavimo ir pirkimo procesuose. Kaip vamzdžių jungės gamintojas ir tiekėjas gali taikyti šiuos ryšius? Pateikiame apibendrintą požiūrį toliau.

Kaip taikyti santykį LB ir PN projektavimo ir pirkimų procesuose

• Projektavimo fazėje patvirtinkite, kurias slėgio klases taikysite, atsižvelgiant į sistemų eksploatacines sąlygas (vanduo, dujos, šildymas ir kt.).
• Pasirinkite atitinkamą PN klasę pagal DIN/EN/ISO standartus ir patikrintas medžiagas, o LB - pagal Amerikos standartus, jei projektuojama arba įrangai įsigyti tenka integruoti skirtingų regionų komponentus.
• Jei projektas reikalauja skaitmeninio srauto ar taršos rizikos valdymo, įtraukite papildomus faktorius, pvz., temperatūros įtaką PN/SR klasėms, konstrukcijos poslinkius, ilgio pokyčius dėl metų laikų ir temperatūros svyravimų.
• Įvertinkite, ar reikalingos flanšų jungtys su presuojamomis arba suspaudžiamomis jungtimis, kokios medžiagos (bronzė, nerūdijantis plienas) ir kokie presavimo profiliai atitinka įmonės kokybės standartus (ISO 9001:2008 ar vėlesnes revizijas).
• Rinkodarai ir pirkimams pateikite konversijų lenteles kaip orientyrą, bet aiškiai nurodykite, jog konversijos yra preliminarios ir netikslios, tik artimos realiems slėgio režimams.

Daugiasluoksnių vamzdžių (DVS) technologiniai aspektai

Daugiasluoksniai vamzdžiai sudaryti iš plastiko ir aliuminio sluoksnių, todėl jie lengvai formuojami, pasižymi mažą šiluminę plėtrą ir stabilumą bei atsparumu korozijai. Jie tinka šaltam ir karštam vandeniui, radiatoriams bei grindų šildymo sistemoms. Pagrindiniai privalumai: maža šiluminė plėtra, deguonies barjeras EVOH, atsparumas nuosėdoms ir korozijai, greitas ir švarus montavimas, mažas svoris, platus diametrų ir jungčių pasirinkimas. Jungtys gali būti presuojamos arba suspaudžiamos; įrengimuose naudojami kalibravimo/užfazavimo įrankiai ir presavimo replės.

HDPE vamzdžiai ir slėgio klasė PN

HDPE (high-density polyethylene) vamzdžiai dažnai žymimi PN klasėmis ir SDR koeficientais. Slėgio klasė PN nustatoma darbinėje 20°C temperatūroje: Pvz., PN10 vamzdžiu esant 20°C gali tekėti iki 10 barų. SDR nomenklatūra susieja išorinį vamzdžio skersmenį su sienelės storio santykiu. Kuo didesnis SDR, tuo plonesnė sienelė ir mažesnis slėgio klasės pajėgumas. Pasirenkant PN reikia atsižvelgti į ilgąją eksploataciją ir temperatūros pokyčius. Daugiau informacijos pateikta apie temperatūros poveikį ir transportavimą statybos aikštelėje.

Vamzdžiai ir jungtys Lietuvos Respublikoje turi atitikti galiojančias normas ir standartus. Šiuo metu dažniausiai taikomi standartai apima LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakynų plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“. Gamintojas privalo turėti ISO 9001:2008 (kokybės vadybos sistemos) sertifikatą.

Praktiniai pavyzdžiai: 150LB ir PN100 flanšai DIN ir ASTM standartuose

Kokia praktika taikoma tarp LB ir PN? 150LB flanšas dažnai sutampa su PN20-PN21-PN25 diapazonu priklausomai nuo standartų. Kaip vamzdžių jungės gamintojas ir tiekėjas, 150LB flanšai gali būti derinami su PN100 flanšais pagal DIN/ASTM standartus, kai projektas reikalauja skirtingų regionų komponentų integracijos. Tai reiškia, kad tiekėjai turi teikti atitikties išvadas, technines specifikacijas ir konversijų lenteles, kurios aiškiai parodo tarpusavio suderinamumą, bet be garantijų dėl tikslių vienodų parametrų.

Žemiau pateikiama trumpa pasiūlyta įvykių seka tiekėjams ir projektų vadovams:

• Tikrinti projektinę specifikaciją: ar reikia LB, PN ar abiejų standartų derinio?
• Pasirinkti flanšų ir vamzdžių jungčių standartų derinį (DIN, ASTM, EN, BS, ISO) pagal sistemą ir regioną.
• Parengti konversijų lenteles (ne tiksliai, bet artimai) ir aiškiai nurodyti jų taikymo ribas projektui.
• Užtikrinti ISO 9001 sertifikatus tiekėjams ir gamybos proceso atitiktį.
• Rengti kokybės įvertinimo protokolus ir įtraukti techninius duomenis į specifikacijas bei siuntas.

Įrankiai, dalys ir papildoma informacija

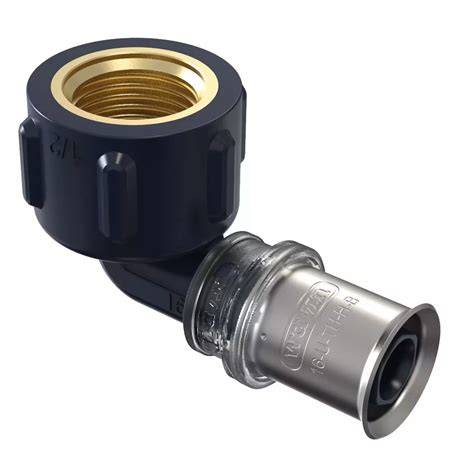

Čia taip pat parduodami daugiasluoksnio vamzdžio jungtys ir kitos jungtys: presuojamos (skirtingi presavimo profiliai) ir suspaudžiamos, žalvarinės ar nerūdijančio plieno. Reikalingi kalibravimo/užfazavimo įrankiai ir presavimo replės pagal pasirinktą sistemą. Pateikiama informacija apie platus diametrų, jungčių ir perėjimų pasirinkimas, su tarpusavio sąryšio suderinamumu.

Taikant šias žinias, renkantis daugiasluoksnį vamzdį vandentiekiui ar šildymo sistemai, svarbu įvertinti šiuos veiksnius: vandens slėgį sistemoje, vandentiekio ilgį, išlenkimų skaičių ir temperatūros svyravimus. Tai lemia ir vamzdžio diametrą bei slėgio klasę.

Papildomi pavyzdžiai ir praktiniai patarimai

Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pavyzdžiui, PN10 įtemptas vamzdis gali apdoroti iki 10 barų slėgį, kai temperatūra yra artima darbo sąlygoms. Aukštesnė temperatūra gali keisti vamzdžio ilgio ir sienelės storio parametrus, taigi reikia atsižvelgti į laikinas temperatūros svyras ir mechaninę deformaciją. Įsitikinkite, kad transportavimas ir sandėliavimas atitinka gamintojo rekomendacijas, ypač dėl temperatūros poveikio vamzdžių ilgiui.

Vamzdžių gamyboje ir armatūroje laikykitės Lietuvos standartų ir tarptautinių reikalavimų. Čia svarbu, kad vamzdžiai, jungtys ir priedai atitiktų LST EN 12201-2, LST CEN/TS 12201-7 ir LST EN 13244-2 reikalavimus, taip pat būtų laikomasi ISO 9001:2008 ar naujesnių versijų. Daugiasluoksnių vamzdžių ir jungčių pasirinkimas turi būti pagrįstas tiksliais projekto reikalavimais, numatant galimus temperatūros svyravimus ir ilgalaikę eksploataciją.
