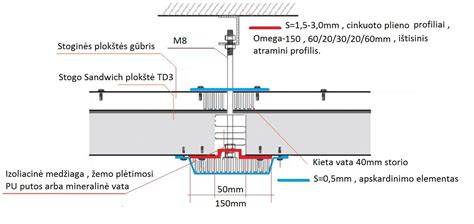

Daugiasluoksnių sandwich plokščių jungimo mazgai, tipai ir sprendimai

Bendrosios „Aliplast“ Sp. z o.o. supaprastinta konstrukcija užtikrina itin greitai ir lengvai atliekamus montavimo darbus, dėka specialiai daugiasluoksnių plokščių kraštams uždengti, užbaigus langų ar durų montavimo darbus, sukurtų rėmelių, jums nereikės įsigyti papildomų apdailos priemonių ar atlikti apdailos darbų. lengvai ir be didesnių pastangų surenkama tvirtinimo sistema. sandwich tipo plokštės plačiai naudojamos statybų pramonėje. Privalumai - aukšta energinė klasė, šiuolaikinė ir dinamiška medžiaga, geros sandarumo savybės bei greita statyba.

45 sandwiches išorėje (iš lauko pusės) reikalinga užklijuoti SIGA Wigluv lipnia juosta, kuri užtikrina sandarumą jungties metu. Sumontavus plokštes, jos būtina tarpusavyje suklijuoti, kad būtų užtikrintas sandarumas. Tada ant jungties montuojamas apdailinis skardos lankstinys paslepiantis jungtį. Daugiasluoksnės plokštės, veikiamos skirtingų temperatūrų, smarkiai juda ir tai reikia įvertinti klijuojant juostą. Padaryta kilputė leis plokšėms judėti ir išlaikyti sandarumą.

Sandwich plokščių konstrukcija ir pagrindai

Sandwich plokštės - tai trijų sluoksnių statybinė medžiaga, sudaryta iš dviejų metalinių lakštų ir izoliacinio užpildo tarp jų. Tai vienas populiariausių šiuolaikinių sprendimų pramoninių, komercinių ir net gyvenamųjų pastatų statybai. Daugiasluoksnės plokštės, dar vadinamos sandwich tipo plokštėmis, yra šiuolaikiška ir itin efektyvi statybinė medžiaga. Jos plačiai naudojamos karkasinių pastatų statyboje, dengiant tiek vertikalias (sienų), tiek horizontalias (stogų) konstrukcijas. Plokščių konstrukcija užtikrina gerą šilumos izoliaciją, atsparumą drėgmei bei mechaninį stiprumą.

Populiariausias užpildas - poliizocianuratas (PIR) arba poliuretano putos. Dėl jų elastingumo ir storio, užtikrinama gera šilumos izoliacija, o plokštės lengvos ir lengvai montuojamos. Daugiasluoksnės plokštės išorinėms sienoms dažnai gaminamos su mineralinės vatos šerdimi (MWF) arba PIR užpildu, priklausomai nuo reikalavimų dėl priešgaisrinės saugos, atsparumo ugniai ir higienos sąlygų. Kai reikia nedegios išorės sienos, siūloma naudoti MWF užpildą, kuris atitinka A2-s1,d0 klasę su dideliu atsparumu ugniai (EI120).

Tipai pagal užpildą ir panaudojimą

• IzoWall - standartiniai Sandwich tipo moduliai su PIR užpildais; tinka vertikaliam ir horizontaliam montavimui. Storį galima rinktis nuo 40 iki 120 mm. Tvirtinami sukant varžtus per plokštes.
• IzoGold - plokštės su paslėptais tvirtinimo detalėmis, užtikrinančiomis išskirtinį vientisą vizualinį vaizdą; storis nuo 60 iki 120 mm. Vertikalus montavimas.
• IzoCold - plokštės šaltoms patalpoms ir sandėliams; užpildas veikia išorės į vidaus kryptimi. Storai - iki 60-230 mm.
• MWF plokštės - nedegios (A2-s1,d0) su išskirtiniu atsparumu ugniai, plokštės gali būti nuo 40 iki 230 mm storio.

Šios plokštės pasižymi skirtingais dengimo sluoksnių spalvomis ir storio pasirinkimais, todėl galima sukurti įvairius architektūrinius sprendimus tiek fasadams, tiek stogams, tiek interjerui. Degumo klasės ir atsparumas UV spinduliams priklauso nuo dengiamojo sluoksnio storio: 200 µm apsauginio sluoksnio padengtos Sandwich plokštės gali būti sertifikuotos net 30 metų garantijai pajūrio regionuose.

Dažymo ir paviršiaus pasirinkimas

PIR/PIR+ užpildai naudojami įvairių tipų paviršiams - standartinis, HDS, HDX, Farm, Food, Food safe, Prisma spalvų dangos. Poliesterio dažų sluoksniu, kurio storis siekia 25-200 µm, užtikrinamas atsparumas aplinkos poveikiui ir ilgaamžiškumas. Kietas PIR užpildas pasižymi aukštu šilumos izoliacijos koeficientu, todėl yra puikus pasirinkimas stambiuose komerciniuose objektuose.

Montavimo ir sandarinimo sprendimai

Sumontavus daugiasluoksnes plokštes, jas būtina tarpusavyje suklijuoti, kad būtų užtikrintas sandarumas. Ir tik tuomet ant jungties montuojamas apdailinis skardos lankstinys paslepiantis jungtį. Plokščių jungtį išorėje (iš lauko pusės) reikia užklijuoti SIGA Wigluv lipnia juosta. Tai yra vienpusė, labai aukštos kokybės lipni juosta, kuri gali būti įvairaus pločio: 60 mm, 100 mm, 150 mm. Taip pat yra 60 mm pločio, bet lenkta į dvi dalis 20 mm + 40 mm.

Daugiasluoksnių plokščių suklijavimui dažniausiai naudojama 60 mm pločio juosta. Galima naudoti vientisą 60 mm SIGA Wigluv juostą arba galima naudoti lenktą į dvi dalis 60 mm (20/40) SIGA Wigluv juostą. Nuklijuokite juostos Wigluv 60 arba Wigluv 20/40 apsauginę juostelę ir priklijuokite prie metalo. Jeigu naudojama Wigluv 20/40, tuomet nuklijuoti plačiąją apsauginę juostelę ir 15 mm priklijuoti prie metalo. Būtinai reikia palikti kompensacinę kilputę - laisvumą juostoje. Daugiasluoksnės plokštės, veikiamos skirtingų temperatūrų, smarkiai juda ir tai reikia įvertinti klijuojant juostą. Padaryta kilputė leis plokšėms judėti ir išlaikyti sandarumą. Naudojant SIGA Wigluv 20/40 juostą, nuklijuokite siauresnę apsauginę juostelę. Klijuokite ant metalo visu ilgiu, suformuojant kompensacinę kilpą jungties viduryje. Tinkamai suklijavus, gaunama patikima užsandarinta daugiasluoksnių plokščių jungtis iš lauko su SIGA Wigluv.

Ventiliuojamų fasadų sistema

Ventiliuojamas fasadas - tai daugiasluoksne išorinė sienų šiltinimo sistema, praktiška, ilgaamžė ir pasižymi aukštu energiniu efektyvumu, kai laikomasi visų montavimo taisyklių. Vėdinamo fasado sistema atlieka šiltinimo funkciją, apsaugo sieną nuo drėgmės ir mechaninių pažeidimų bei yra pastato dekoratyvinė apdaila. Pagrindinė ypatybė - vėdinamas tarpas, užtikrinantis drėgmės pašalinimą iš izoliacijos sluoksnio. Išorinis šiltinimas gali būti atliekamas tiek statybos metu, tiek renovuojant seną pastatą. Įmonės gamina akmens vatos arba PIR užpildus turinčias plokštes, kurios užpildo tarpus, o laipsniškas garų judėjimas užtikrina efektyvų šilumos išlaikymą.

Vėdinamo fasado plokštės gali būti naudojamos tiek stogo, tiek fasado konstrukcijose. Dideliems pastatams dažnai naudojami aliuminio karkasai, o mažo aukščio pastatuose - mediniai karkasai. Į pasirinktą apdailos medžiagą įeina keramikiniai akmenys, aliuminio kompozitinės plokštės, metalinės kasetės, klinkerio plytelės, fibrocemento plokštės, terakotos plokštės, natūralus akmuo ar HPL plokštės. Plokščių pasirinkimas priklauso nuo biudžeto, estetinių pageidavimų ir galimų techninių reikalavimų.

Montavimo praktika ir rekomendacijos

1. Plokštes galima iškrauti rankiniu būdu arba krautuvu. Pakeliamos ant tvirtinimo diržų, naudojant kėlimo traversą. Atstumas tarp diržų 2-4 m priklausomai nuo pakuotės dydžio; pakuotės laikotarpyje reikalinga vengti neigiamų lenkimo momentų.
2. Prieš montavimą patikrinkite, ar konstrukcija, prie kurios bus montuojamos plokštes, yra tiesi.
3. Prieš pritvirtindami plokštę, priklijuokite PES sandarinimo juostą.
4. Sumontavus plokštes, jas būtina tarpusavyje suklijuoti, o jungtims užklijuoti SIGA Wigluv juostą.
5. Stogo plokštes montuojant venkite pjovimo įrankių, kuriose susidaro aukšta temperatūra vietoje pjovimo. Įrengiant mūrines ar stogo dalis, laikykitės saugios kilpos.

Privalumai ir praktiniai sprendimai

Sandwich plokštės užtikrina greitą statybą, aukštą energinį efektyvumą ir atsparumą ugniai. Daugiaaukščiai namai dažnai naudoja aliuminio karkasus; mažesnės statybos - medinius karkasus. Plokščių universalumas leidžia pritaikyti įvairiems objektams: prekybos centrams, sandėliams, gamykloms, biurams ir net gyvenamiesiems moduliniams sprendimams. Sandwich plokštės laikomos moderniausiu sprendimu dėl jų lengvumo, sandarumo ir atsparumo mechaniniam poveikiui, o pasirinktos užpildų sistemos garantuoja atitiktį įvairiems higienos, priešgaisrinei ir klimato sąlygoms.

Sandwich plokščių mazgai dažnai reikalauja specialių klijų ir kilpų sprendimų, taip pat kompensacinių kilpų, kad užtikrinti sklandų plokščių judėjimą dėl temperatūrinių pokyčių. Daugiašalių plokščių sėkmingam montavimui svarbu laikytis gamintojo nurodymų dėl atstumo tarp diržų kilnojant ir tinkamo plokščių išdėstymo.

Rinkos ir projektavimo perspektyvos

Daugiasluoksnė plokštė - tai gamykloje paruoštas elementas, kurį sudaro du plieno lakštai, tarp kurių yra izoliacinis užpildas. Daugeliui projektų svarbu iš anksto įvertinti pastato paskirtį, aplinkos pobūdį ir gaisrinės saugos klasę. Lietuvoje aktyviai diegiamos Izopanel plokštės, kurios siūlo įvairias sprendimų serijas, pritaikytas tiek komerciniams, tiek pramoniniams objektams, su skirtingais užpildais (PIR, PIR+ ar MWF). Kai reikia didelio atsparumo ugniai - IzoGold arba IzoWall plokštės su PIR+ užpildais ar MWF parinktys yra ypač populiarios.

Architektai ir projektų vadovai dažnai pasikliaja platų plokščių spektrą siūlančių gamintojų patarimais: „Pirmiausia su projektuotoju išsiaiškiname pastato paskirtį, aplinkos pobūdį, keliamus vidaus mikroklimato reikalavimus, gaisrinės saugos klasę, reikalingus šiluminius parametrus bei kitus aspektus ir tik tuomet siūlome geriausiai tam tinkančias sienines ir stogo daugiasluoksnes plokštes.“

Daugiasluoksnių plokščių diegimas trunka trumpiau nei tradiciniai statybos metodai, o jų demontavimas yra įmanomas ir lengvas, todėl jie laikomi tvarius ir ekologiškas sprendimas ilgalaikėje perspektyvoje. Sandwich plokštės - tai aukšta energinė klasė, sandarumas ir greita statyba; jų panaudojimo galimybės dar plačios dėl skirtingų užpildų ir paviršinių dangų.

Techninis santrauka: svarbiausios charakteristikos

• Termoizoliacija: PIR/PIR+ užpildai užtikrina puikią energinę vertę; U vertė apie 0,022 W/m²K (40-120 mm plokštėms).
• Priešgaisriniai parametrai: MWF plokštės - A2-s1,d0; EI120 užpildas sustiprina atsparumą ugniai; EI30 PIR+ plokščių variantai.
• Atspalviai ir dengimo sluoksniai: standartinis, HDS, HDX, Farm, Food, Food Safe, Prisma; paviršiaus storis 25-200 µm.
• Jungimo sprendimai: SIGA Wigluv juostos (60 mm, 60/20-40 lenkta) užtikrina sandarumą tarp plokščių išorėje; kompensacinė kilpa leidžia plokštėms judėti.

Medžiagų įvairovė ir taikymas

Plokščių pasirinkimas priklauso nuo biudeto, estetikos ir reikalavimų dėl garso ir šilumos izoliacijos. IzoPanel asortimente rasite plokštes, skirtas stogams, fasadams, vidaus pertvaroms ir net specialiems pramoniniams poreikiams. AgroDach stoginės plokštės atsparios amoniako garams ir gali būti naudojamos aplinkose su cheminiais iššūkiais. Daugiasluoksnės plokštės geba užtikrinti tiek didelių pastatų, tiek mažesnių objektų greitą ir ekonomiškai efektyvią statybą.

Įvairios plokščių paskirties sąlygoja skirtingus tvirtinimo sprendimus ir paviršių apdailos pasirinkimus. Pavyzdžiui, pramoniniai pastatai, sandėliai ar prekybos centrai gali naudoti plokštes su PIR užpildais, o higienai ar priešgaisrinei saugai svarstoma IzoGold arba IzoWall plokščių estetinė ir funkcionali pusė.
