Daugiasluoksnio izoliuoto vamzdžio konstrukcija ir panaudojimas

Daugiasluoksnis vamzdis - tai revoliucija vandentiekio bei šildymo sistemose, siūlanti universalius ir patikimus sprendimus tiek naujose statybose, tiek renovacijos projektuose.

Ką sudaro daugiasluoksnis vamzdis ir konstrukcijos tipai

Vamzdžio sienelė sudaryta iš dviejų ar daugiau skirtingų medžiagų arba konstrukcijų sluoksnių.

Daugiasluoksnių vamzdžių konstrukcijos gali būti įvairios: guolio sluoksnis sudarytas iš dviejų ar daugiau skirtingų medžiagų (arba savybių) turinčių medžiagų sluoksnių, guolių sluoksniai yra glaudžiai sujungti ir gali atlaikyti lanko ir ašines apkrovas, o bet koks vamzdžio skerspjūvis yra tas pats daugiasluoksnis kietas sluoksnis. žiedinė konstrukcija.

Sudėtinis vamzdis - vamzdžiai iš kompozitinių medžiagų ir vamzdžiai su daugiasluoksnėmis konstrukcijomis iš skirtingų medžiagų, kur kiekvienas konstrukcinis sluoksnis kartu atlaiko apkrovą. Pastaba: pirmasis gali būti vadinamas „kompozicinių medžiagų vamzdžiu“ arba „medžiagų kompoziciniu vamzdžiu“, pvz., stiklo pluoštu sustiprintas plastikinis vamzdis, antrasis gali būti vadinamas „struktūriniu kompoziciniu vamzdžiu“ arba „daugiasluoksniu kompoziciniu vamzdžiu“, pvz., aliuminio-plastiko.

Struktūrinis sieninis vamzdis gali būti optimizuotas: optimalus vamzdžių sekcijų konstrukcijos dizainas, siekiant pagerinti specifines savybes arba sutaupyti medžiagų, skirtų ne vientisiems vamzdžiams. Pavyzdys: suprojektuokite tvirtą briaunelę arba ertmę gofruotą išorinės sienos konstrukciją, kad pagerintumėte vamzdžio žiedo standumą, pvz., vienos (dvigubos) sienelės gofruotas vamzdis, dvigubas (daugiasluoksnis) apvijos vamzdis ir kt.; suprojektuokite pagrindiniame sluoksnyje esančią ertmę arba naudokite putojimo procesą, kad pagerintumėte garso izoliacijos ir šilumos izoliacijos savybes, pavyzdžiui, pagrindinio sluoksnio putplasčio vamzdis, korinis tuščiavidurių sienelių vamzdis ir kt.

1 pastaba: Vamzdžiai, suprojektuoti su šiek tiek išsikišančiomis (arba šiek tiek įgaubtomis) spiralėmis, taip pat gali būti laikomi vientisais vamzdžiais, bet paprastai ne plokščių ar tiesių sienelių vamzdžiais. 2 pastaba: Kietasienės vamzdis su apsauginiu sluoksniu, kurį galima nulupti (nepažeidžiant vamzdžio veikimo), taip pat gali būti vadinamas plakiruotu vamzdžiu ir vis tiek gali būti laikomas vientisu vamzdžiu.

Medžiagos ir sluoksniai: kas svarbu

Daugiasluoksnis vamzdis yra sukurtas iš specialiai parinktų medžiagų, tokių kaip plastiko ir aliuminio sluoksniai, kurie suteikia jam puikų atsparumą korozijai, įtampoms ir deformacijoms.

Visais atvejais vidinis vamzdžio sluoksnis (turintis tiesioginį kontaktą su vandeniu) - rekomenduojamas susiūtasis polietilenas PEX (pvz. PE-Xc/AL/PE). Plastikas PE-X, lyginant su kitomis plastikų rūšimis, naudojamomis daugiasluoksniuose vamzduose, yra atspariausias aukštoms temperatūroms bei slėgiui.

Lazeriu suvirinta aliuminio folija veikia kaip difuzinis barjeras ir tuo pačiu sumažina terminį vamzdžio pailgėjimą.

Techninės savybės ir privalumai

• Maža šiluminė plėtra ir stabilumas - išlaiko formą, mažiau laikiklių.
• Deguonies barjeras (EVOH) - apsaugo šildymo sistemą nuo korozijos.
• Atsparumas nuosėdoms ir korozijai, ilgaamžiškumas.
• Greitas ir švarus montavimas: presuojamos ar suspaudžiamos jungtys.
• Tinka geriamam vandeniui, radiatoriams ir grindiniam šildymui (pagal sertifikatus).
• Mažas svoris - patogu transportuoti ir montuoti.
• Platus diametrų, jungčių ir perėjimų pasirinkimas.
• Suderinama su kolektoriais, vožtuvais ir kita armatūra.
• Patikimas sandarumas, lengva priežiūra.

Panaudojimo sritys

Tinka šaltam ir karštam vandeniui, radiatorinėms bei grindinio šildymo sistemoms (pagal gamintojo nurodytas darbinės temperatūros ir slėgio ribas). Ši įranga yra būtina grindinio šildymo sistemos dalis. Daugiasluoksnis vamzdis išsiskiria tuo, jog yra itin atsparus korozijai, temperatūrų ir slėgių skirtumams ir yra lankstus.

Geriamo vandens sistemos: TECE flex vamzdžių sistema pagal DVGW patvirtinimą yra tinkama naudoti visoms geriamojo vandens sistemoms. Eksploatavimo trukmė - 50 metų.

Šildymo sistemos: Priderinus jungiamąsias tvirtinimo detales iš plataus asortimento, galima patenkinti įvairius šildymo sistemų montavimo sprendimus (pvz.: radiatorių jungiant nuo sienos ar grindų).

Suslėgtojo oro sistemos: TECE flex plastikinių vamzdžių sistema leidžia montuoti suslėgto oro sistemas iki 63 mm dydžio. Tinka naudoti šių parametrų suslėgto oro sistemoms: vardinis slėgis 16 barų; darbinis slėgis 12 barų; didžiausia darbinė temperatūra 60°C; saugos faktorius 1,3.

Montavimo ypatumai ir jungtys

Šioje prekių kategorijoje parduodami daugiasluoksniai vamzdžiai ir jų sujungimai. Čia taip pat parduodami ir daugiasluoksnio vamzdžio sujungimai bei kitos daugiasluoksnio vamzdžio jungtys. Siūlome ritinius ir atkarpas, perėjimus į sriegį, kolektorių armatūrą. Jungtys - presuojamos (skirtingi presavimo profiliai) ir suspaudžiamos, žalvarinės ar nerūdijančio plieno. Reikalingi kalibravimo/užfazavimo įrankiai ir presavimo replės pagal pasirinktą sistemą.

Naudojantis TECE flex technologija, pirmąjį vamzdį būtina išplėsti. TECE flex kompoziciniai vamzdis, kurių vidinę dalį sudaro iš PE-Xc plastiko sudarytas vidinis sluoksnis, pasižymi itin gera “atmintimi”. Jeigu montuojant sistemas kartais užpresuojamos ne tos jungtys, tai ne problema.

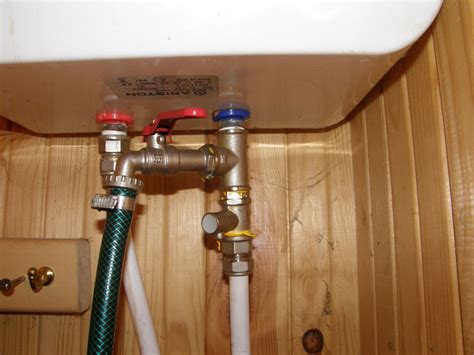

Dažnas „auksarankis" daro klaidą, sujungdamas vamzdžius išardomais užveržiamais sujungimais parinktais pagal diametrą. Tokių sujungimų negalima slėpti į sienas ar grindis. Ir kartais, kiek be veržtumėte sujungimą, jis vis tiek nesandarus. Kodėl? Atsakymas paprastas. Atskirų gamintojų, kai kurių diametrų vamzdžių skiriasi sienelės storis, arba iš išvaizdos vienodi vamzdžiai yra labai skirtingi (pvz. d 25 ir d 26). Todėl kiekvienas rimtas vamzdžių gamintojas pateikia ir jų jungiamąsias dalis.

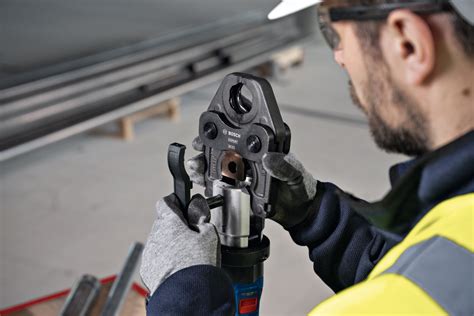

Svarbu suprasti, kad kiekvienas rimtas vamzdžių gamintojas pateikia ir jų jungiamąsias dalis. Jei norite sujungimus paslėpti į sieną ar grindis, naudokite presuojamus neišardomus sujungimus, bei juos izoliuokite. Tam jums bus reikalingas įrankis - vamzdžių presas.

Standartai, ženklinimas ir kokybės atskyrimas

Taip, šildymo ir vandentiekio sistemoms montuoti pilnai gali būti panaudoti daugiasluoksniai metalopolimeriniai vamzdžiai, tačiau atkreipiame dėmesį, kad šie turi atitikti privalomąjį LST EN ISO 21003 standartą.

Rinktis patartina labai atidžiai, kadangi iki šiol vis dar dauguma siūlomų daugiasluoksnių vamzdžių neatitinka šio standarto reikalavimų, yra pagaminti iš neaiškių medžiagų, bei neaiškių gamintojų. Išoriškai, tiek žinomų gamintojų, tiek ir "bevardžių" gamintojų vamzdžiai atrodo analogiškai.

Pagal LST EN ISO 21003 standartą, bet kokie pastato šildymo bei vandentiekio daugiasluoksniai vamzdžiai privalo būti pažymėti: - Šio standarto numeriu, t.y. EN ISO 21003 - Gamintojo pavadinimu arba kodu - Išoriniu vamzdžio skersmeniu bei sienelės storiu - Medžiagomis, iš kurių sudarytas vamzdis - Vamzdžio pritaikymo klase (klasė 1 - vamzdžiai karšto vandens tiekimui, 2 - aukštesnės temperatūros karšto vandens tiekimui, 3 - žematemperatūriniam šildymui, 4 - žemetemperatūriniam radiatoriam šildymui, 5 - aukštatemperatūriniam radiatoriniam šildymui) - Pagaminimo data ir laiku.

Visa kita informacija, pažymėta ant vamzdžių yra neprivalomoji, tačiau žymesni gamintojai vamzdžius paženklina nepriklausomų tikrintojų bei sertifikavimo įstaigų tikrinimo ženklais bei sertifikatų numeriais (pvz. DVGW, KIWA, SKZ, CSTBat ir kt.). "Bevardžių" vamzdynų gamintojai gi, dažniausiai apsiriboja minimalia informacija, tačiau daugeliu atveju pridėdami vartojų akiai patrauklius įrašus tokius, kaip "made in german technology" ("pagaminta pagal vokišką technologiją") ir pan.

Kaip pasirinkti daugiasluoksnį vamzdį būstui (5 aukštų namas, statyta iki 1990 m.)

Klausimas: Ar standartiniame daugiabučiame 5 aukštų name (statyba iki 1990 m.) šildymo sistemai (radijatorių pajungimui) ir karšto vandens cirkuliacinei sistemai (gyvatuko pajungimui) galima naudoti daugiasluoksnius presuojamus vamzdžius (pavyzdžiui, Uponor MLC ir analogiškus)? Komentarai: Taip, šildymo ir vandentiekio sistemoms montuoti pilnai gali būti panaudoti daugiasluoksniai metalopolimeriniai vamzdžiai, tačiau atkreipiame dėmesį, kad šie turi atitikti privalomąjį LST EN 21003 standartą.

Mindaugas Karalius, Wavin Baltic, UAB: Galima naudoti visus daugiasluoksnius vamzdžius kurių darbinė temperatūra 95° ir darbinis slėgis 10 bar.

Valentinas K.: Uponor daugiasluoksnių (MLC) vamzdžių sistema (vamzdžiai ir jungtys) yra skirta vandentiekio ir šildymo iki 90°C ir 10 baru slėgio sistemoms, turi Vokietijos DVGW ir Lietuvos higienos pažymėjimus, atitinka EN ISO 21003 standartą, taigi minimu atveju 5 a. daugiabutyje galima naudoti be jokių problemų (analogiškų? vamzdynų reikia tikrinti minėtus parametrus ir turimus sertifikatus).

TECE flex - tai universaliai panaudojama plastikinių vamzdžių montavimo sistema. TECE flex daugiasluoksnis vamzdis tinkamas geriamo vandens, šildymo, grindų šildymo bei suspausto oro sistemų montavimui. Atitinka: standartą DIN EN ISO 21003, klasę 2/10 bar geriamo vandens sistemoms ir klasę 5/10 bar šildymo sistemoms. TECE flex sertifikuota DVGW.

Praktiniai patarimai renkantis ir montuojant

1. Rinkdamiesi daugiasluoksnius vamzdžius, visų pirma įsitikinkite ar yra nurodytas gamintojas (neaiškios kilmės "bevardžiai" gamintojai gali rizikuodami paženklinti vamzdžius visais standarto reikalaujamais žymenimis).
2. Įsitikinę, kad gamintojas yra nurodytas, atkreipkite dėmesį iš kokių medžiagų pagamintas vamzdis.
3. Atkreipkite dėmesį kokiai klasei priskiriamas vamzdis, pvz. jei bus pažymėta tik 1-ma klasė ("class 1"), jis nebus skirtas radiatoriniam šildymui ir pan.
4. Patarimas vartotojams: Rinkdamiesi daugiasluoksnius vamzdžius, visų pirma įsitikinkite ar yra nurodytas gamintojas.
5. Jei norite sujungimus paslėpti, naudokite presuojamus neišardomus sujungimus.
6. Prieš lituojant vamzdį su folija, foliją būtina nudrožti.

Kainos ir pavyzdžiai (orientaciniai)

Santraukos tipo pastebėjimai

Daugiasluoksnis vamzdis yra lengvas, todėl jį lengva transportuoti ir montuoti. Jis taip pat pasižymi lankstumu, leidžiančiu sukurti įvairias konfigūracijas ir pritaikyti prie skirtingų statybos poreikių. Higieniškumas ir nepralaidumas orui užtikrina, kad jis neleidžia bakterijoms ar mikroorganizmams plisti vandentiekio sistemoje. Daugiasluoksnis vamzdis kaina gali skirtis priklausomai nuo gamintojo ar vamzdžio ilgio bei kitų funkcijų.
