PPR vamzdžių montavimas ir prijungimas reikalauja kruopštumo ir tinkamų žinių, siekiant užtikrinti sistemos ilgaamžiškumą ir patikimumą. Ši instrukcija apima svarbiausius aspektus, susijusius su PPR vamzdžių instaliacija, įskaitant paslėptą ir išorinį montavimą, veleno vamzdžių instaliaciją bei karšto lydalo suvirinimo procesą.
1. PPR vamzdžių montavimo ypatumai
PPR vamzdžiai yra įmontuoti į sienas ir grindis, kur sugeriamas slėgis ir tempimo įtempis ir jų negalima lengvai sugadinti. Jei vamzdyje yra standartinė izoliacinė medžiaga, galima leisti jam sugerti daugiau išsiplėtimo.

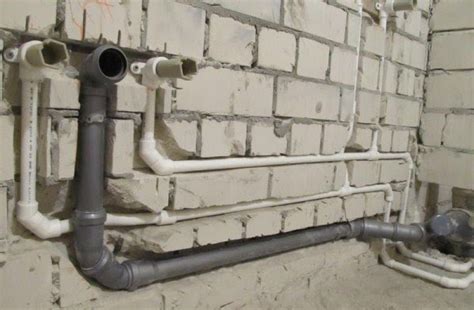

1.1. Paslėptas įrengimas
Paslėptas PPR vamzdžių įrengimas sienose ir grindyse apsaugo juos nuo mechaninių pažeidimų bei leidžia efektyviau valdyti išsiplėtimą, ypač naudojant izoliacines medžiagas.
1.2. Išorinis vamzdžių tinklas
Montuojant PPR vamzdžius lauke, reikia atsižvelgti į linijinio plėtimosi kompensavimą. Pagrindiniai reikalavimai yra šie: pirma, reikia stengtis naudoti natūralią kompensaciją; Antra, kompensacijai reikia naudoti išsiplėtimo žiedą, o tada kompensacijai naudoti fiksuotą atramą ir laisvą pakabą. Montuojant inkarinį varžtą pasirūpinkite, kad PPR vamzdis būtų padalintas į dalis, kad plėtimosi jėga būtų nukreipta norima kryptimi.
1.3. Veleno vamzdžio montavimas
Jei varžtai yra sumontuoti šalia dviejų pagrindinio vamzdžio atšakų, pagrindinio vamzdžio stovą galima vertikaliai teleskopuoti tarp dviejų sluoksnių. Atstumas tarp dviejų inkarų gręžinyje neturi viršyti trijų metrų. Infliacijai kompensuoti galima naudoti kitus metodus.
2. PPR vamzdžių suvirinimo ir jungimo instrukcija
PPR vamzdžių jungiamosiose detalėse karšto lydalo jungtyse taip pat reikia atkreipti dėmesį į kelis svarbius aspektus:
2.1. Suvirinimo parametrai
- Suvirinimo metu temperatūra yra 260 laipsnių. Prijunkite mašiną prie maitinimo šaltinio. Kai mirksi žalia lemputė, tai rodo, kad suvirinimo temperatūra pasiekta ir darbas prasideda.
- Jei aplinkos temperatūra žemesnė nei 5 laipsniai, šildymo laikas pailgės 50 procentų.
2.2. Darbo sąlygos
- Dėl lengvos medžiagos ir gero elastingumo visi suvirinimo darbai turi būti atliekami ant darbastalio. Remiantis šiuo pranašumu, galima sutaupyti darbo valandų.
- Kartais kai kurios jungtys turėtų būti padarytos sienoje. Reikėtų pažymėti, kad jungties vietoje yra pakankamai vietos tiksliai veikti.
2.3. Suvirinimo būdas
- PPR vamzdžiui pjauti naudokite specialias žirkles, pjovimo briauna turi būti lygi be įbrėžimų.
- Išvalykite PPR vamzdžių ir jungiamųjų detalių suvirinimo vietą, kad sumažintumėte sujungimo kokybę.
- Suvirinkite kaitinimo galvute, atitinkančia suvirinamo PPR vamzdžio dydį, ir įkaitinkite iki 260 laipsnių.
- Žymekliu pažymėkite suvirinimo gylį ant PPR vamzdžio sienelės.
- Tuo pačiu metu į suvirinimo aparatą įkiškite PPR vamzdžius ir jungiamąsias detales ir kaitinkite pagal nurodytą laiką.
- Po kaitinimo pastumkite vamzdį ir vamzdelį vertikaliai ir palaikykite ilgiau nei 5 sekundes. Nenaudokite per daug jėgos, jei jis susilenktų.
Pažymėtina, kad suvirindami nekratykite į kairę ir į dešinę, o laikas neturėtų būti per ilgas. Vamzdžių ir jungiamųjų detalių specifikacijos turi būti vienodos. Be to, suvirinimo įranga turi turėti pastovią temperatūrą. Jei temperatūra yra per aukšta, suvirinimo siūlė negali visiškai ištirpti, nesunkiai nutekės; Jei temperatūra per žema, suvirinimo greitis bus lėtas, o suvirinimo laikas pailgės.

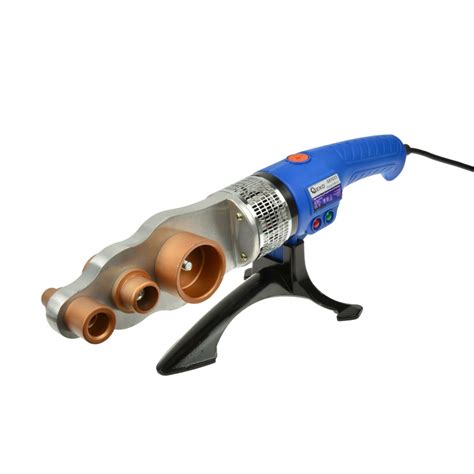

Digital Display PPR Welding Machine for 20mm-110mm
2.4. Lizdo jungtis
PPR vandens vamzdyje taip pat galima naudoti lizdo jungtį, vamzdžių ir vamzdžių jungiamosios detalės yra visiškai integruotos, jungties stiprumas netgi viršija vamzdžio korpuso stiprumą, jei konstrukcija yra tinkama, o atlikus slėgio bandymą, patikimumas yra labai aukštai.
3. Konstrukcijos specifikacijos ir reikalavimai
Norint užtikrinti sėkmingą PPR vamzdynų instaliaciją, būtina laikytis šių konstrukcijos specifikacijų:
- Prieš dujotiekio įrengimą ir tiesimą turi būti parengti statybos brėžiniai ir kiti techniniai dokumentai, o brėžiniai turi būti paskelbti, kad atitiktų statybos reikalavimus. Tuo pačiu metu užtikrinti, kad statybą galėtų užtikrinti įvairios techninės įrangos. Galiausiai statybos personalas turėtų gauti profesionalų techninį mokymą vamzdžių montavimo srityje.
- Pateikti vamzdžiai ir jungiamosios detalės turi atitikti projektavimo reikalavimus, prie jų turi būti pridėtos gaminio instrukcijos ir kokybės sertifikatai.
- Negalima naudoti medžiagų, turinčių pažeidimo požymių. Jei kyla problemų dėl vamzdžio kokybės, prieš naudojimą jį reikia atidžiai patikrinti.
- Dujotiekio įrengimo metu anga turi būti laiku užblokuota, kad būtų išvengta vamzdyno užsikimšimo ir taršos.
3.1. Vamzdynų greito jungties įrangos naudojimas
Vamzdyno greito jungties įrangai, kuri yra labai karšta įvairiuose pramoniniuose laukuose, visų pirma, turime žinoti ir atkreipti daugiau dėmesio į kritiškiausią montavimo procesą, kad būtų užtikrintas geras šio produkto naudojimas. Kai kuriose vietose, kur sunku atlikti operaciją, arba kai įtrūkimai (ar skylės) atsiranda palyginti ilguose vamzdynuose, ir tam tikrą laiką objektyviai neįmanoma sustabdyti gamybos techninę priežiūrą, vamzdynų remontininkui, kaip parodyta paveikslėlyje, galima panaudoti. Kai jis naudojamas remonto konstrukcijai, turi būti išlygintas guminio cilindro šlyties uostas, o lukšto ir gumos cilindro kontaktinis paviršius turi būti padengtas tinkamu sviesto kiekiu (vanduo esant avariniam atveju, jei avarijos atveju avarinė situacija yra ekstremalia situacija.) kaip tepalas. Tada atsargiai uždenkite vamzdžių laikiklį ant dalies, kurią reikia pataisyti. Antspaudo cilindro pjūvis kiek įmanoma išvengia nuotėkio, o medienos (gumos) plaktuko naudoti apvalkalui švelniai bakstelėti apvalkalui, tuo pačiu priveržiant varžtą. Vien dėl to, kad gerai naudojamas „Pipeline Quick Mender“ įranga, turėtume daugiau atkreipti dėmesį į kai kurias detales ir reikalus kasdieniu įrengimu. Mes tikimės, kad tai gali padėti jums gerai įvaldyti.
3.2. Armaflex montavimo instrukcijos
Armaflex montavimo instrukcijos skirtos greitam ir kokybiškam kaučiuko izoliacijos montavimui. Specialiai sukurti įrankiai ir klijų pompos padeda greitai ir efektyviai įrengti izoliaciją taip sumažinant įrengimo darbų kaštus.
- Ovalūs kevalai visada turi būti pjaunami iš plokščios pusės.
- Naudokite tinkamų matmenų medžiagą.
- Niekada neizoliuokite veikiančių įrenginių ir sistemų.
- Armaflex lipnios juostos naudojimas yra sąlyginis priklausomai nuo izoliuojamo objekto. Armaflex lipni juosta neturėtų būti naudojama kaip vienintelis tvirtinimo elementas galinėms ir išilginėms jungtims bei siūlėms. Jei reikia, ji turėtų būti naudojama tik alkūnėms ir siūlėms, kurios anksčiau buvo suklijuotos Armaflex klijais ir tik po 36 valandų, kad klijų tirpiklis visiškai išgaruotų.
