Daugiasluoksnės SANDWICH tipo plokštės yra plačiai naudojama statybinė medžiaga, skirta lengvai apkalai, įrengiamai pramoniniuose patalpose, sandėliuose, sporto salėse, gamybos cechuose, paviljonuose ir prekybos, biurų, socialinės paskirties objektuose, angaruose, garažuose, dirbtuvėse, administraciniuose ir viešojo naudojimo pastatuose, laikymo ir šaldymo kamerose (taip pat ir objektuose, kuriuose būna sąlytis su maisto produktais).
Plati šių plokščių spalvų gama ir skirtingos formos profiliavimai leidžia įvairiai įrengti įdomius objektus. Plokščių apkalos pagamintos iš plieninės skardos S220GD, S250GD, S280GD, kurios storis yra nuo 0,4 mm iki 0,63 mm, iš abiejų pusių cinkuotos 275 g/m2 gramatūros cinko sluoksniu pagal normą PN-EN 10326:2005. Apkalų užduotis yra atlaikyti normalias įtampas, taip pat apsaugoti objektą nuo atmosferos veiksnių. Apkaloms naudojamas ir nerūdijantis plienas X5CrNi18-10 (1.4301).
Kas yra daugiasluoksnė plokštė ir kokios jos savybės?

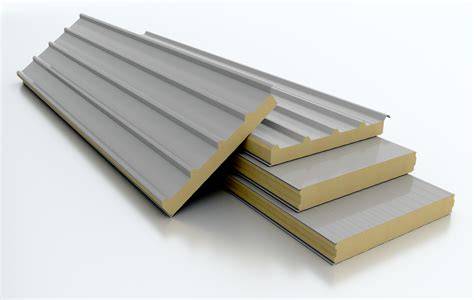

Daugiasluoksnė plokštė (angl. Sandwich) - tai gamykloje paruoštas elementas, kurį sudaro du plieno lakštai, tarp kurių yra izoliacinis užpildas (šerdis). Termoizoliacinian užpildui naudojamas poliuretanas, putplastis, mineralinė vata ir kitos medžiagos. Populiariausias yra poliizocianurato arba papraščiau - poliuretano užpildas, kadangi, net ir palyginti nestoras šios medžiagos sluoksnio storis, užtikrina gerą šilumos izoliaciją.
Dažniausiai tai 0,4-0,5 mm storio plienas, iš išorės padengtas 25 mikronų (µm) storio spalvota poliesterio danga. Išoriniai ir vidiniai sluoksniai dažnai užpildo plokščių konstrukciją su šilumą ir garso izoliaciją užtikrinančiu šerdies užpildais. Sandwich plokštės - tai aukšta energinė klasė, sandarumas ir greita statyba. Jų panaudojimo galimybės tapo dar platesnės, nes skirtingų užpildų Sandwich plokštes jau galima jungti tarpusavyje.
Medžiagos ir jų atsparumo charakteristikos
Sandwich plokštės išorinė ir vidinė plokščių medžiaga paprastai naudoja karšto galvanizavimo plonasienio plieno lakštus. Išoriniai plieniniai lakštai dažnai turi 0,4-0,5 mm storio ir 25 µm danga. Dėl efektyvios šilumos izoliacijos pastatų iš daugiasluoksnių plokščių nereikia papildomai šiltinti; užpildo sluoksnis yra efektyvus termoizoliatorius. Lyginant su tradicine izoliacija, vienodos vertės šiluminei varžai pasiekti reikia kone du kartus plonesnio Sandwich termoizoliacijos sluoksnio. Dėl mechaninio plokščių atsparumo reikia mažiau laikančiųjų konstrukcijų, montavimo darbams neturi reikšmės oro sąlygos, juos galima vykdyti visais metų laikais. Sandwich plokštės lengvos, eksploatacijoje išlieka stabilių matmenų, neįgeria drėgmės, nepelija. Ir, kas ne mažiau svarbu, tvarumui bei ekologijai - daugiasluoksnių plokščių pastatą nesunkiai galima išardyti.
Įvairovė ir technologiniai sprendimai
Rinkoje yra didžiulė daugiasluoksnių plokščių įvairovė matmenų, dangos spalvų, profiliavimo, šilumos ir garso izoliacijos, atsparumo ugniai savybių požiūriu. Daugiasluoksnių plokščių įvairovė didelė, surasti tinkamas įvairiems architektūriniams sprendimams ir pritaikytas įvairiai pastatų paskirčiai nesudėtinga. Pirmiausia su projektuotoju išsiaiškiname pastato paskirtį, aplinkos pobūdį, keliamus vidaus mikroklimato reikalavimus, gaisrinės saugos klasę, reikalingus šiluminius parametrus bei kitus aspektus ir tik tuomet siūlome geriausiai tam tinkančias sienines ir stogo daugiasluoksnes plokštes, - sako Vilius Paulauskas, MV SYSTEM projektų vadovas Lietuvoje.
Izopanel gamyklos žymi tai, jog technologijos tobulėjant leidžia sutrumpinti statybos laiką. Daugiasluoksnės plokštės naudojamos stogams, fasadams, vidaus pertvaroms. Jos skirstomos pagal naudojimo konstruktyve vietą (stogų, fasadų) bei pagal pastatų paskirtį - universalios, drėgnoms patalpoms, šaldymo sandėliams, maisto gamybos, žemės ūkio pastatams ir kt. IzoWall PIR/PIR+ plokštės pritaikytos sienų ir stogų konstrukcijoms, su PIR/PIR+ užpildais užtikrina gerą energinę izolaciją ir atsparumą ugniai.
IzoGold - sieninės plokštės su paslėptomis tvirtinimo detalėmis, kurios suteikia išskirtinį vientisumo vaizdą. IzoCold - plokštės šaltiems patalpoms, šaldytuvams ir sandėliams. Sienų plokščių dangos variantai gali būti standartiniai, HDS, HDX, Farm, Food, Food safe, spalvotas Prisma, o poliesterio sluoksnio storis - nuo 25 iki 200 µm. Užpildas dažnai būna PIR ar PIR+; plokščių atsparumas ugniai standartiai EI 15, o PIR+ gali būti EI 30 arba daugiau. 40 kg/m3-4 kg/m3 tankio poliuretano užpildų šilumos perdavimo koeficientas U ≈ 0,022 W/m2K, o lenktynėmis suskaičiuojama, kad lyginant su kitomis izoliacijomis reikia beveik dvigubai plonesnio sluoksnio.
Specialūs sprendimai ir pritaikymas
Tam tikrose pramonės srityse galimi amoniako garų poveikio pasipriešinimo sprendimai: AgroDach stoginės plokštės, atsparios amoniako garams, su šilumos laidumu apie 0,20 W/m2K, veikiančios nuo -40 iki +110 laipsnių C. Daugiasluoksnės plokštės gali būti naudojamos tiek išorės, tiek vidaus sienoms bei stogams, o jų jungiamųjų spynų vienodumas spartina montavimą. Dėl aplinkos temperatūros ir drėgmės, kuri nesikeičia atliekant darbus bet kuriuo metų laiku, skirtingi užpildai suteikia galimybes kurti tinkamiausias architektūrines schemas.
Montavimas, darbinės nuostatos ir dažnai užduodami klausimai
- Plokštes galima iškrauti rankiniu būdu arba krautuvu. Tokios pakuotės turėtų būti pakeliamos ant tvirtinimo diržų, naudojant kėlimo traversą. Rekomenduojamas atstumas tarp diržų keliant nuo 6 m iki 12 m pakuotes - 2-4 m. Plokščių iškrovimo metu reikėtų vengti neigiamų lenkimo momentų.
- Prieš montuodami plokštes patikrinkite, ar konstrukcija, prie kurios bus montuojamos daugiasluoksnės plokštės, yra tiesi.
- Plėvelę geriausiai pašalinti prieš transportuojant plokštem į tvirtinimo vietą.
- Prieš pritvirtindami plokštę, priklijuokite PES sandarinimo juostą.
- Montuojant stogo plokštes dažnai pasitaiko stoglangių. Draudžiama naudoti pjovimo įrankius, pvz., kampinį šlifuoklį, kuriais dirbant temperatūra pjovimo vietoje stipriai pakyla.
Daugiasluoksnės plokštės įrengiamos paprastai ir greitai. 1) Sluoksninės plokštės yra dengiamoji medžiaga, 2) jų kaina priklauso nuo storio ir užpildo rūšies, 3) statybos laikotarpiai trumpėja, 4) karkasiniai pastatai yra surenkami iš modulinių dalių, 5) nedegios (A2-s1,d0 klasės) plokštės naudojamos pramonės ir prekybos pastatuose, 6) mineralinės vatos užpildo plokštės užtikrina didesnį atsparumą ugniai.
Ekonomika ir pasirinkimai pirkėjams
Kaip įsigyti daugiasluoksnes plokštes ir kiek jų kainuoja? Sluoksninės plokštės kainos priklauso nuo storio ir užpildo rūšies. Ekonomiškas sprendimas - plokštės su putų polistirolo užpildų; tačiau ilguoju laikotarpiu naudingiau rinktis plokštes su geresne šilumine izoliacija, pavyzdžiui PIR užpildą. Plokštės kainuoja nuo 13,75-15,00 euro už m2 (kaina gali keistis priklausomai nuo užpildo ir dydžio). Rekomenduojama užsakyti tiesiogiai iš gamintojo arba platintojo. Balex Metal regiono atstovai gali atvykti į nurodytą vietą, patarti ir padėti išsirinkti medžiagas, paruošti individualų pasiūlymą.
Įrengimas ir praktiniai patarimai
- Kiek varžtų reikia montuojant sluoksninę plokštę? Apskaičiuojama apie 1,1 varžto per 1 m2 plokštės plotą, tiek ant stogo, tiek sienų galima tvirtinti bet kurias plokštes.
- Jungimo spynos vienodos visose IzoWall plokštėse, todėl galima derinti skirtingų užpildų plokštes ir tirpinti montavimo laiką.
- Sandwich plokštės tinka įvairiems objektams: administraciniai, gamybiniai, prekybos ir pan.; vienintelis apribojimas - vaizduotė ir tikslūs projektavimo sprendimai.
Architektūriniai aspektai ir ateities perspektyvos
Projekte įvertinant estetikos poreikius, daugiasluoksnės plokštės suteikia plačias galimybes: jų paviršiai gali būti įvairiaspalviai, turi skirtingus dangos variantus, o estetinė plokščių reikšmė tampa vienu iš svarbių sprendimų projektavime. Architektai pabrėžia, kad laiko ir biudeto taupymas skatina tolimesnes inovacijas bei platus galimybes pritaikyti sendvičinius sprendimus skirtingoms paskirtims.
Technologiniai pasirinkimai specifinėms pramonės šakoms
AgroDach - stoginės plokštės atsparios amoniako garams, su šilumos laidumu apie 0,20 W/m2K, gali būti naudojamos nuo -40 iki +110 laipsnių C. Daugiasluoksnės plokštės iš mineralinės vatos užpildais (MWF) priskiriamos A2-s1,d0 klasei ir užtikrina dar didesnį atsparumą ugniai (EI120).
Santrauka apie naudas
Statybos iš daugiasluoksnių plokščių - šiuolaikinė ir dinamiška, tai greitas ir palyginti nebrangus būdas pastatyti energiškai efektyvų gamybinį ar administracinį pastatą. Daugiasluoksnės plokštės padeda pasiekti trumpesnius statybos laikus, užtikrina gerą sandarumą ir plėtrą ateityje, o dėl standartizuotų jungčių ir įvairovės pasiekiama lanksti architektūrinė realizacija.
