Grindinis šildymas tampa vis populiaresniu pasirinkimu tiek naujuose, tiek renovuojamuose namuose. Tai ne tik komfortiškas, bet ir ekonomiškas būdas šildyti patalpas, nes šiluma paskirstoma tolygiai, sukuriant malonią temperatūrą nuo kojų iki lubų. Tačiau renkantis grindinio šildymo sistemą, vienas svarbiausių sprendimų yra tinkamų vamzdžių pasirinkimas ir jų montavimo atstumas. Šiame straipsnyje gilinsimės į tai, kokiu atstumu montuojami grindinio šildymo vamzdžiai ir kokie veiksniai lemia šį pasirinkimą.
Grindinio šildymo principas grindžiamas žematemperatūriu šildymu. Optimaliausia, kai grindų paviršius šyla iki 24 laipsnių C. Jei namo šilumos nuostoliai didesni, grindų paviršiaus temperatūrą galima kelti daugiausia iki 27-28 laipsnių C. Aukštesnė ji jau nebus komfortiška. Šiltas vanduo, tekėdamas grindinio šildymo vamzdeliais, šildo juos dengiančią betono masę. Betonas gerai akumuliuoja šilumą ir yra puikus šilumos laidininkas, todėl grindų paviršius šyla vienodai. Šiluma nuo paviršiaus kyla į viršų ir sušildo patalpos orą. Dėl to patalpoje susidaro nedidelis temperatūros skirtumas per patalpos aukštį, bet jis atitinka idealų temperatūrinį komfortą, nes šilčiausia zona - prie kojų.
Vamzdžių pasirinkimas ir montavimo atstumas
Vamzdžių skersmuo yra vienas svarbiausių veiksnių, lemiančių šildymo sistemos efektyvumą. Dažniausiai naudojami vamzdžiai yra nuo 16 iki 20 mm skersmens. Kuo didesnis vamzdis, tuo mažesnis srauto pasipriešinimas, tačiau šildymo reakcijos laikas gali būti ilgesnis. Renkantis vamzdžius, verta atkreipti dėmesį į PE-X (susietasis polietilenas) ir AluPEX (daugiasluoksniai vamzdžiai su aliuminio tarpsluoksniu) tipus. PE-X vamzdžiai pasižymi lankstumu, atsparumu korozijai ir cheminiams poveikiams. AluPEX vamzdžiai turi aliuminio sluoksnį, kuris mažina deguonies pralaidumą ir suteikia papildomo tvirtumo.
Atstumas tarp grindinio šildymo vamzdžių yra vienas iš pagrindinių parametrų, lemiančių šilumos paskirstymo tolygumą ir sistemos efektyvumą. Vieno universalaus atsakymo nėra - viskas priklauso nuo jūsų projekto. Atstumas tarp vamzdžių dažniausiai svyruoja nuo 10 iki 20 cm. Mažesnis atstumas leidžia tolygiau paskirstyti šilumą, tačiau padidina reikalingo vamzdžio kiekį. Pagal tarptautinę praktiką, įprasti trys vamzdžių skersmenys (16, 20, 25 mm) atitinka šiuos atstumo standartus: vamzdžio skersmuo 16 mm - atstumas 200 mm; vamzdžio skersmuo 20 mm - atstumas 150 mm; vamzdžio skersmuo 25 mm - atstumas 100 mm. Tačiau svarbu pažymėti, kad grindų šildymo vamzdžių klojimo standartai gali skirtis priklausomai nuo konkrečių reikalavimų ir taisyklių skirtinguose regionuose ar šalyse. Todėl projektuojant grindų šildymo sistemą rekomenduojama ją tinkamai pritaikyti pagal vietos klimato sąlygas ir konkrečias projekto sąlygas.
Keli veiksniai įtakos optimaliam atstumui
- Šilumos išėjimo reikalavimai: atstumas turi būti suprojektuotas pagal pageidaujamą šilumos galią konkrečiam kambariui ar pastatui. Vonios kambariuose gali būti tankesnis (pvz., 10 cm), o gyvenamosiose patalpose - retesnis (pvz., 15-20 cm).
- Vamzdžio skersmuo: mažesnis skersmuo - greitesnis vandens tekėjimas ir šilumos išsklaidymas; didesnis nei 20 mm - vėlesnis srautas ir šildymas.
- Šilumos šaltinio temperatūra: šildymo skysčio temperatūra veikia tarpų dydžius. Maksimali rekomenduojama vidutinė temperatūra - iki 50 laipsnių C.
- Grindų konstrukcija: skirtingų grindų medžiagų šilumos laidumo savybės turi įtakos atstumams ir galiai.
Kuo tankiau suklojami vamzdeliai, tuo didesnė šildymo galia, tuo galima naudoti žemesnę vandens temperatūrą. Rekomenduojamas maksimalus 50 laipsnių C vandens temperatūra. Jei didelių matmenų langai sudaro šilumos tiltelius, prie jų šildymo vamzdelių žingsnis projektuojamas tankesnis.
Projektavimas ir įrengimas
Kad vamzdžiais perduodamos šilumos kiekis būtų tiksliai toks, kokio reikia, grindinio šildymo meistrai prieš imdamiesi darbų atlieka skaičiavimus ir parengia projektą. Jo paruošimo principai panašūs į bet kurios šildymo sistemos projektavimą. Grindinio šildymo atveju atsižvelgiama į numatomos grindų dangos šilumines charakteristikas, baldų išdėstymą patalpoje. Projektas yra būtinas namo šilumos nuostoliams įvertinti, parinkti vamzdžių skersmenį ir žingsnį, kuris padengtų šilumos praradimus. Taip pat nurodoma grindų pagrindo šiluminė varža, apskaičiuojama šilumos izoliacija, vamzdelių skersmuo, išdėstymo tankis, tvirtinimo būdai, betono sluoksnis, atsižvelgiama į grindų dangos šiluminę varžą.

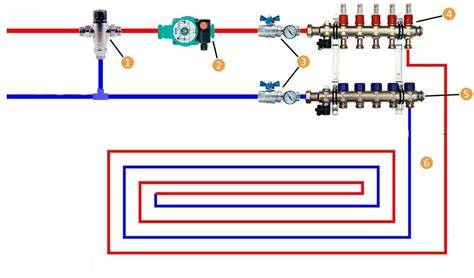

Vamzdžių paskirstymas turėtų būti sumontuotas naudojant reguliuojamus (balansuojamus) kolektorius. Būtini perdarymo ventiliai atskirų kontūrų nuorinimui. Jei labai skirtinga kolektorių apkrova, juos reikia subalansuoti tarpusavyje balansiniais ventiliais. „Šlapioje“ konstrukcijoje rekomenduojamas betono storis virš vamzdžių - nuo 30 mm iki 70 mm, optimaliausias betono storis virš vamzdžio yra 45 mm. Temperatūrines siūles reikia įrengti patalpose, kurių plotas > 40 kv.m, vienos iš kraštinių ilgis > 8 m arba ilgio ir ploto santykis didesnis kaip 2:1. Laikantis principo, kad šilumos nuostoliai į apačią neturi sudaryti daugiau nei 10 proc. sistemos galios, šiluminės izoliacijos storis neturėtų būti mažesnis nei 100 mm ant grunto, 30 mm - virš šildomų patalpų, 150 mm - virš atvirų erdvių.
Vamzdžio skersmuo (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį bei jų šiluminį apkrovimą: mažoms, renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesnių plotų patalpoms - didesnio skersmens. Jei dviračiu važiuojate į kalną ar per duobes, toks važiavimas nekels didelio malonumo. Panašiai susiformuoja nuomonė apie vandeniu šildomas grindis: teisingai įrengtos jos garantuoja komfortą, klaidingai - galvos skausmą. Visa esmė - sąlygos, kuriose šis šildymas įrengtas ir eksploatuojamas. Svarbiausia komfortiško grindinio šildymo sąlyga yra pastato sandarumas, maži šilumos nuostoliai, kad per šalčius netektų kelti grindų temperatūros iki nekomfortiškos.
Klaidos ir mitai
Specialistai patvirtina: jeigu grindinio šildymo sistema teisingai suprojektuota ir sumontuota, naudojant patikimų gamintojų produktus ir įrangą, tinkamai prižiūrint ir eksploatuojant - ji veiks be trikdžių ir jaudintis dėl diskomforto ar gedimų nebereikės.
Viena dažna klaida, kurią daro naujakuriai, yra manymas, kad grindinio šildymo temperatūra gali būti reguliuojama kolektoriaus vožtuvais. Tuomet perkamas kolektorius su debitomačiais tikintis, jog, nustačius vienodą srautą visiems kambariams, turėsime ir vienodą temperatūrą. Grindinio šildymo sistema veikia kitaip. Net norint turėti tokią pat temperatūrą, kiekvienai patalpai reikės vis kito srauto, nekalbant apie norimos temperatūros nustatymą.
Kitas mitas - grindinio šildymo keliamas dulkes. Alergiškiems žmonėms, anot specialistų, trukdo ne grindinis šildymas, o dulkės. Potencialus kylančių dulkių šaltinis - radiatoriai, o ne grindinio šildymo sistema, nes radiatoriai šildo orą konvekcijos būdu, tuo tarpu grindų šildymas - spinduliuojama šiluma per visą grindų plotą, o oro konvekcija vyksta mažiau.
Tipiniai patalpų temperatūrų reikalavimai
- Gyvenamosios patalpos: oro temperatūra 20°C, leidžiama grindų paviršiaus temperatūra iki 29°C, sistema gali pasiekti 100 W/m².
- Vonia ar dušas: oro 24°C, grindų paviršius iki 33°C, 100 W/m².
- Pasekinio pobūdžio zona (1 m iki išorinės sienos): oro 20°C, grindų paviršius iki 35°C, 165 W/m².
Investicija į kokybiškas medžiagas atsiperka.
Grindinio šildymo įrengimas
Specialiai atkreipti dėmesio į projektavimo ir įrengimo aspektus būtina, nes teisingas projektavimas sumažina galimas šilumos nuostolių zonas, užtikrina tolygų šildymą ir ilgaamžiškumą. Taip pat svarbu laikytis kokybiškų komponentų pasirinkimo ir profesionalių įrengimo darbų, nes tik taip gaunamas komfortas ir ekonomiškumas ilgu laikotarpiu.
| Parametras | Rekomendacija |
|---|---|
| Vamzdžio skersmuo | 16-20 mm (priklauso nuo patalpos dydžio ir šiluminės apkrovos) |
| Atstumas tarp vamzdžių | 10-20 cm (projektuojamas pagal kambario poreikius) |
| Vandens temperatūra | iki 50°C |
| Betono sluoksnis virš vamzdžių | 30-70 mm, optimaliai apie 45 mm |
