Vienas svarbiausių namo statybos etapų yra tinkamas šildymo sistemos išvedžiojimas. Tinkamai parinkti vamzdžiai turi užtikrinti tolygų šilumos paskirstymą. Jų pasirinkimas turi atitikti pastato šilumos poreikį, taip pat turimas technines sąlygas. Rinkoje galima rasti plastikinių vamzdžių, bet ir populiarių varinių variantų. Perskaitę šį straipsnį, sužinosite, kuo jie skiriasi. Papasakosime jums taip pat apie tai, kuo pasižymi plieniniai vamzdžiai ir kas lemia sistemos ilgaamžiškumą.
Vamzdžiai, naudojami konkrečioje šildymo sistemoje, turi įtakos daugeliui svarbių visos sistemos veikimo veiksnių. Pirmiausia jie lemia visos sistemos energinį efektyvumą. Tuo pačiu vamzdžių pasirinkimas taip pat turi įtakos sistemos ilgaamžiškumui ir kasdieniam jos saugumui. Konkrečių vamzdžių pasirinkimas turi atitikti šilumos šaltinio tipą, šilumnešio temperatūrą, darbinį slėgį, taip pat sistemos ilgį ir trasos maršrutą. Pavyzdžiui, plastikiniai vamzdžiai dėl mažo hidraulinio pasipriešinimo reikalauja mažesnės siurblio jėgos, kas leidžia sumažinti eksploatacijos išlaidas. Tuo tarpu variniai ir plieniniai vamzdžiai pasižymi dideliu tvirtumu ir puikiu atsparumu aukštai temperatūrai. Apie konkrečius modelius papasakosime daugiau netrukus, o taip pat prisiminkite, kad tiek pat svarbus jų pasirinkimas, kaip ir išdėstymas.
Prieš atkreipdami jūsų dėmesį į tai, kuo skiriasi polipropileniniai vamzdžiai nuo metalinių variantų, dar sutelksime dėmesį į tai, koks jų diametras bus optimalus. Turite žinoti, kad per mažas diametras gali sukelti per didelį hidraulinį pasipriešinimą ir netolygų šildymą, o per didelis padidina vandens tūrį sistemoje. Taip pat atkreipkite dėmesį, kad vamzdžių skersmens padidinimas susijęs su didesnėmis išlaidomis. Šilumos šaltinio tipas ir galia - įvairios šildymo sistemos, tokios kaip dujiniai katilai, šilumos siurbliai ir elektrinis šildymas, turi skirtingas reikalavimus dėl vandens tekėjimo ir slėgio sistemoje. Atstumas nuo šilumos šaltinio iki tolimiausio imtuvo - kuo toliau, tuo didesnį vamzdžio diametrą reikėtų naudoti. Taip galima užtikrinti tinkamą vandens tekėjimą ir išvengti slėgio nuostolių. Pageidaujama temperatūra patalpose - kuo aukštesnė pageidaujama temperatūra, tuo svarbesnis yra vamzdžio diametras. Optimalų vamzdžių skersmenį geriausia aptarti su patyrusiu asmeniu, kuris atsižvelgs į šalto vandens sistemos tipą, šilumos šaltinį ir vartotojų lūkesčius.
Norint palaikyti pageidaujamą temperatūrą patalpose, galima lengvai naudoti termostatines vožtuvų sistemas. Įvairūs vamzdžių tipai CO sistemoms: pagrindinė vamzdžių šildymo dalis yra pagaminti iš plieno, vario ir plastiko. Galutinis pasirinkimas turi priklausyti nuo to, ar kalbame apie klasikinius radiatorius, ar grindų šildymą. Svarbi yra pati temperatūra, biudetas ir mūsų asmeninės nuostatos. Vario vamzdžiai yra vieni populiariausių sprendimų planuojant centrinį šildymą. Jų didelis populiarumas atsiranda dėl universalaus naudojimo, nes jie tinka praktiškai visoms populiarioms C.O. sistemoms. Vario turi labai didelį atsparumą aukštai ir staigiems temperatūros pokyčiams, taip pat slėgiui ir UV spinduliams. Be to, pasižymi dideliu atsparumu korozijai ir mechaniniams pažeidimams, kas padidina šildymo sistemos ilgaamžiškumą. Vario vamzdžiai užtikrina efektyvų pastato šildymą, nes turi santykinai mažesnį hidraulinį pasipriešinimą ir palaiko pastovią vandens temperatūrą visame cikle. Taip pat verta paminėti, kad varinių vamzdžių montavimas yra gana lengvas. Kad variniai vamzdžiai nesukeltų didelių šilumos nuostolių, būtina naudoti specialią izoliaciją.
Šildymo sistemose dažnai taip pat naudojami plieniniai vamzdžiai. Jų didelis privalumas yra puiki stiprumas ir padidinta šiluminė stabilumas, kurį lemia jų sienelių storis bei nedidelis šios medžiagos išsiplėtimas esant aukštai temperatūrai. Dėl to jie gali būti naudojami daugelį metų dujų ar vandens šildymo sistemose. Vis dėlto verta prisiminti, kad plieninių vamzdžių montavimas gali būti šiek tiek sunkesnis nei varinių ar plastiko. Labai populiarūs yra vamzdžiai, pagaminti iš plastiko. PP vamzdžiai yra tvirti ir universalūs. Jie plačiai naudojami vandens, šildymo ir net ir pramoninėse sistemose. Be jų, dažnai pasirenkami PEX vamzdžiai (polietileniniai vamzdžiai) pagaminti iš kryžminio polietileno. Jų didžiausi privalumai yra atsparumas aukštai temperatūrai, šalčiui ir pažeidimams. Plastikiniai vamzdžiai nerūdija ir nerūdytina. CO sistemose būtina naudoti vamzdžius su anti-difuzijos danga, kuri apsaugo nuo oksidacijos. Daugeliu atvejų jiems nereikia naudoti šiluminės izoliacijos, tačiau šildymo sistemose rekomenduojama ją naudoti siekiant sumažinti šilumos nuostolius. Plastikinis vamzdis radiatoriams nebus tinkamas vietose, kur vandens temperatūra viršys 90 °C, nes gali įtrūkti. Tačiau standartinėse sistemose su katilu ar siurbliu temperatūra retai būna didesnė nei 75 °C. Inovatyvus sprendimas, kuris šiuo metu dažnai naudojamas sistemose, yra daugiaplaniai vamzdžiai. Daugiasluoksniai vamzdžiai gali būti sudaryti iš polibutileno, PEX (kryžminio polietileno) arba PE-RT, sujungta su aliuminio sluoksniu.
Dabar jau žinote, kokie centrinio šildymo vamzdžiai yra rinkoje ir kuo skiriasi skirtingi modeliai. Metaliniai vamzdžiai, variniai ir plieniniai, yra visų pirma universalūs, ilgaamžiai ir leidžia efektyviai pernešti šilumą. Tačiau plastikiniai vamzdžiai yra lengvi ir lengvai montuojami, jie taip pat prisideda prie energijos taupymo ir efektyvesnio šildymo. Individualus pasirinkimas turi būti pagrįstas sistemos tipu bei jūsų asmeniniais lūkesčiais. Negalima tvirtinti, kad vienas ar kitas sprendimas yra geresnis. Šilumos komfortą, energinį efektyvumą ir galimybę laisvai naudoti karštą vandenį labai įtakoja centrinio šildymo sistema. Ji negali būti pasirinkta skubotai ir be konkretaus plano. Gera projekcija ne tik sumažina šilumos nuostolius, bet ir sumažina kalkių nuosėdas. Skydo vožtuvai ir kiti būtini sistemos elementai gali veikti efektyviai daugelį metų.
Danfoss AMV 10 pavara ir jos taikymas

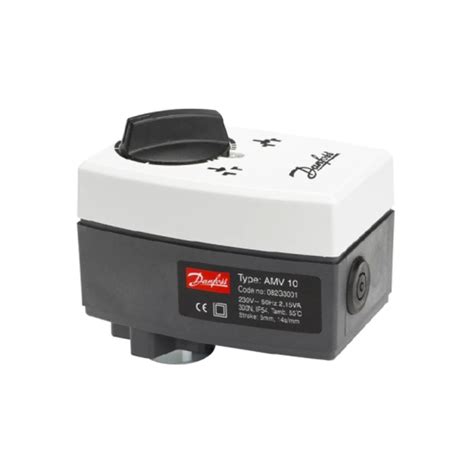

Danfoss AMV 10 - tai kompaktiška ir patikima elektroninė pavara, skirta valdyti Danfoss vožtuvus, dažniausiai naudojamus mažesnėse šildymo ir vėsinimo sistemose. Ši pavara yra sukurtas paprastam naudojimui, pasižymi patikimu veikimu ir lengva priežiūra, todėl yra idealus pasirinkimas šilumos punktuose ir mažesnėse pastatų inžinerinėse sistemose.
Pagrindinės AMV 10 pavaros savybės ir privalumai
- Valdymo tipas: ON/OFF (įjungta/išjungta), 3 padėčių valdymas.
- Tinkami vožtuvai: Danfoss VM2 ir VS2 serijos vožtuvai, VB2.
- Maitinimas: 24 V AC arba 230 V AC maitinimu.
- Sukimo momentas: apie 2 Nm.
- Eigos laikas: apie 18 sekundžių pilnam vožtuvo atidarymui arba uždarymui.
- Greitis: 14 s/mm.
- Kompaktiškumas: very small dimensions for tight spaces.
- Jėga: 300 N. Eiga: 5 mm.
Privalumai
- Greitas veikimas: trumpas eigos laikas užtikrina greitą vožtuvo atidarymą ar uždarymą.
- Lengvas montavimas: pavara tvirtinama greitai, nereikia specialių įrankių.
- Tiesiogiai ant Danfoss VS2, VM2, VB2 vožtuvų.
- Patikimumas: Danfoss technologija užtikrina ilgaamžiškumą.
- Mažos energijos sąnaudos: efektyvus elektros energijos naudojimas prisideda prie sistemos ekonomiškumo.
Danfoss AMV 10 pritaikymo sritys
- Mažesni šilumos punktai.
- Daugiabučių namų ir nedidelių komercinių pastatų šildymo sistemos.
- Vietinės vėsinimo ir šildymo instaliacijos.
Temperatūros reguliatoriai ir kiti komponentai - Danfoss siūlo platų vožtuvų ir reguliatorių asortimentą, suderinamą su AMV 10 pavara, užtikrinantį lankstumą ir efektyvumą įvairiose inžinerinėse sistemose. Pavyzdžiui, AVTB temperatūros reguliatorius (žalvaris), AVTQ (raudonasis žalvaris), FJV temperatūros reguliatorius, AVT/VG 2, VGF 2, VGS 2 temperatūros reguliatoriai, AVD reduktoriai, AVDS reduktoriai, AVA reguliatorius, AVPA, AVP slėgio reguliatoriai ir kt. Naudojamas su įvairiomis AMV pavaromis.
Be to, Danfoss siūlo įvairius vožtuvus: VS2, VM2, VB2, VRG2, VRB2, VFS2, VFG2, VFGS2, VMV, VRG3, VRB3, VF3 ir kt., taip pat kitus komponentus kaip stiebo šildytuvai, vožtuvų uždoriai, rutuliniai vožuviai ir filtrai. Tai leidžia įdiegti išbaigtą, patikimą ir ilgalaikį balansavimo ir reguliavimo sprendimą net ir sudėtingose šildymo sistemose.
Pastato pavyzdžiai ir įgyvendinti sprendimai
Daugiabučio namo renovacija Lietuvoje parodė, jog novatoriški sprendimai gali ženkliai pagerinti šilumos paskirstymą ir sumažinti energijos suvartojimą. Blindžių g. 33, Vilniuje, prieš įdiegiant energijos taupymo sprendimą, namo šildymo sezonu suvartodavo daugiau šiluminės energijos, o nutolusiuose butuose temperatūra buvo ~3 °C žemesnė. Įdiegus AB-QM balansavimo ventilius ir 1 vamzdivo šildymo sprendimą, pasiektas pastovus srautas stovuose, kuris virto dinaminio srauto sistema. Tuo pačiu metu, AB-QM bei QT termoreguliatoriai padėjo pasiekti vienodą karšto vandens temperatūrą visuose butuose ir gerina šilumos paskirstymą.
Naujausios praktikos rodo, kad AB-QM balansavimo ventiliai su integruota termoreguliatoriaus galvute leidžia vienu metu atlikti ir stovų balansavimą, ir patalpų temperatūros reguliavimą. Po tokių pokyčių, butų šilumos suvartojimas žymiai sumažėjo: pavyzdžiui, viename tyrime srautas stovose sumažėjo iki 100 l/val., o papildoma šilumos energijos ekonomija siekė 19-28%. Termoreguliatoriai QT ir AB-QM gali būti įrengiami bet kuriuo metu, net šildymo sezono metu. Svarbu suprasti, kad QT galvutės gali būti naudojamos tik su AB-QM ventilių sistema.
Švedijos ir Lietuvos pavyzdžiai parodo, kad vieno vamzdžio sprendimai gali būti tokie pat efektyvūs kaip dviejų vamzdžių sistemos, kai taikomos tinkamos balansavimo ir reguliavimo priemonės. Alytuje, Birutės g. 14 renovuotas daugiabutis naudojo Danfoss vieno vamzdžio sprendimą ir pasiekė didelių energijos nuolaidų, įskaitant galimybę pasiekti I energinį klasės rodiklį su mažesniais energijos nuostoliais. Dažnai tai pasiekiama remontuojant šilumos punktą, įdiegiant termostatinius radiatorius ir naudodama AB-QM bei QT sprendimus.
