PCB plokštės ir PCBA: pagrindiniai elektronikos pamatai ir jų praktinė taikymas

PCB ir PCBA vaidina lemiamą vaidmenį elektronikos pramonėje ir yra pagrindiniai elektros sujungimo ir grandinės palaikymo komponentai. Spausdintinė plokštė (PCB) suteikia pagrindą elektroniniams komponentams apsaugoti ir elektros jungtims nustatyti, o spausdintinės plokštės surinkimas (PCBA) yra gamybos procesas, apimantis komponentų surinkimą ir litavimą ant PCB.

Kas yra PCB ir kam ji tarnauja

PCB yra spausdintinės plokštės santrumpa, sukurta atliekant tokius procesus kaip spausdinimas, dengimas variu ir gręžimas ant pagrindo. Ji suteikia esminę paramą elektroninių komponentų apsaugai ir elektros jungčių užmezgimui. PCB turi privalumų kaip didelis tankis, patikimumas, dizaino lankstumas, gamybiškumas, išbandymas, taip pat paprastas surinkimas ir priežiūra. Pagrindinės PCB funkcijos apima grandinės palaikymą ir elektros sujungimą, reikalingų elektrinių charakteristikų, būdingos varžos ir elektromagnetinio suderinamumo siūlymą didelės spartos arba aukšto dažnio grandinėms.

Šiuolaikinės PCB plokštės gali būti vieno sluoksnio arba daugiasluoksnės, kai pagalbinės spalvos ir dangos užtikrina patikimumą ir atsparumą aplinkos poveikiui. Varis, naudojamas elektrai laidų takams gaminti, išgraviruojamas ant pagrindo, paliekant tik pėdsakus, reikalingus elektroniniams komponentams sumontuoti ir sujungti. Spausdintinės plokštės istorija siekia XX amžiaus pradžią: nuo eksperimentinių radijo imtuvų iki plataus komercinio taikymo elektronikos pramonėje.

Kas yra PCBA ir kaip ji skiriasi nuo PCB

PCBA reiškia Printed Circuit Board Assembly ir žymi spausdintinės plokštės gamybos procesą: komponentų išdėstymą, litavimą ir patikrinimą, kol gaunama galutinė plokštė. Paprastai tai apima SMT (Paviršiaus montuojama technologija) ir DIP (dviguba in-line pakuotė) įterpimą. Paviršiaus montavimo technologija apima mažų komponentų pritvirtinimą prie PCB, o gamybos procesas apima PCB padėties nustatymą, litavimo pastos spausdinimą, komponentų išdėstymą, pakartotinį litavimą ir patikrinimą. PCBA yra baigta plokštė, pasiekiama tik tada, kai baigiami visi PCB procesai. Tai supaprastina gamybos procesą, padidina gaminio patikimumą ir nuoseklumą bei sumažina gamybos sąnaudas.

PCB sąlyginai yra analogiškelti į “šalį su suplanuotu nacionaliniu teritorija”, kurioje komponentai atsiranda konkrečiose vietose, kol valdžia (gamintojas) įrengia visus miestelius - tai yra elektroniniai komponentai ant plokštės. Kai visi komponentai surenkami ant PCB, terminas PCBA įgauna prasmę ir pažymi galutinį surinkimo etapą.

Standartai ir projektavimo gairės

PCB yra vadovaujamos standartais IPC-2221A, kuris nustato plokščių gamybos ir kokybės gairių taisykles. IPC-2221A apima pagrindą, medžiagų savybes, paviršiaus padengimo kriterijus, laidininko storį, komponentų išdėstymą, matmenis ir tolerancijos taisykles bei kt. Kiti svarbūs standartai yra IPC-2220 ir IPC-9592. IPC ir kiti standartai teikia informaciją apie tai, kaip tinkamai valdyti lentą.

Projektavimo kontekste taip pat svarbu atsižvelgti į CAD schemų kūrimą, išdėstymo principus ir pritaikymą prie iškeltų našumo tikslų. Kontūrinės plokštės (grandinės laidininkų) pėdsakų plotis turi būti parenkamas protingai, atsižvelgiant į numatomą maksimalią temperatūros kilimą ir priimtiną impedanciją. Taip pat svarbu atsižvelgti į CTE, savikainą ir dielektrines savybes, o dizaineris turi subalansuoti sąnaudų apribojimus su patikimumo ir našumo poreikiais. Lydmetinės kaukės bei skylės taip pat reikalauja kruopštaus pasirinkimo, kad būtų išlaikytas proceso patikimumas.

Grandinės schema ir išdėstymo įgūdžiai

Grandinės schema - tai diagraminis vaizdas, kaip ir kur bus sumontuoti elektroniniai komponentai siekiant tikslinio produkto. Kiekvienas grandinės schemos komponentas yra simboliu. Svarbus dalykas yra grandinės schemos sudarymas prieš gamybą, nes ji suteikia supratimą, kaip grandinė veiks ir kaip pasiekti tikslinį produktą. Grandinės schema yra būtina bet kuriam naujam elektroniniam produktui.

PCB išdėstymas ir patikimumas užtikrinamas atsižvelgiant į žinomas praktikas: naudokite bendrus elektroninių komponentų simbolius ir santrumpas, traukite laidus tiesiomis linijomis, naudokite blob simbolius jungtyse, įdėkite etikečių sudedamąsias dalis su jų reikšmėmis, teigiamas (+) tiekimas dažniausiai yra viršuje, neigiamas (-) - apačioje. Signalai dažnai teka iš kairės į dešinę, o įėjimai ir valdikliai turi būti kairiajame krašte, išėjimai - dešiniajame.

SPD ir litavimo procesai

Litavimas gali būti atliekamas per skylutes (Through-Hole Technologies) arba paviršiaus montavimo technologiją (SMT). Lydymosi medžiagos gali būti lydmetalio junginys, lydmetalio pasta, BGA sritys bei lydmetalių srauto formos lydmetalas. Spausdintinės plokštės surinkimas (PCBA) apima komponentų išdėstymo ir litavimo ciklą, kuris užtikrina, kad plokštė būtų paruošta naudoti ir patikrinta.

Kitos taikymo sritys ir privačių įmonių patirtis

Šiuolaikinė pramonė rodo, kad PCB plokštės yra esminės įvairiose srityse:

  • Buitinė elektronika: PCB ir PCBA veikia kaip centrinė nervų sistema įvairiems įrenginiams, nuo išmaniojo telefono iki televizoriaus.
  • Auto pramonė: EV ir kitų automobilių elektriniai valdikliai, baterijų valdymo sistemos bei energijos tausojimo sprendimai priklauso nuo PCB ir PCBA.
  • Aukštųjų technologijų sritys: SSR, gynyba, komunikacijos įranga ir kosmoso technologijos rinkos reikalauja atitinkančių standartų ir patikimų plokščių sprendimų.
  • Medicinos sektorius: nuo echografijos įrangos iki diagnostinių ir matavimo prietaisų - PCB užtikrina tikslumą ir patikimumą.
  • LED technologijos: LED šviestuvai dažnai naudoja aliuminio pagrindo PCB plokštes kaip tvirtinimo platformas.

HDI ir gamybos kokybės

Didelio tankio sujungimo plokštės (HDI) plačiai naudojamos ryšių, skaičiavimo ir buitinės elektronikos srityse dėl jų tankaus laidų tankio ir geresnio signalo vientisumo. PCBA paslaugos dažnai pateikia „vieno langelio“ sprendimus nuo dizaino iki surinkimo ir testavimo, užtikrinant kokybę ir nuoseklumą. ĮmonėTokio pobūdžio paslaugos leidžia įmonėms greitai reaguoti į rinkos poreikius ir kurti pritaikytus PCB sprendimus.

Techniniai pavyzdžiai ir praktiniai patarimai

Elektronikos įrenginiams būtina laikytis šių gairių: kruopščiai planuoti kontūrų sankirtas, užtikrinti tinkamą vario folijos storio pasirinkimą, teisingą įtvirtinimą, atsižvelgti į šilumos išsklaidymą ir stabilumą. Lanksčios plokštės gali būti naudingos prietaisuose, kuriuose ribota erdvė ir vibracijos reikalavimai, ir jie dažnai naudojami slopinti vibraciją orlaivių ar automobilių aplinkoje. Tuo pačiu metu standžios plokštės sujungia tvirtą mechaninį pagrindą su sudėtingais laidininkų maršrutais.

Apie įmonę Tecoo

Tecoo turi galingą lyderystę, stiprią mokslinių tyrimų ir plėtros, gamybos, kokybės kontrolės ir pardavimo paslaugų komandą, taip pat aukštą darbuotojų sanglaudos lygį. Mes dirbame visame pasaulyje ir turime PCBA patirtį. Sujungę EMS ir ODM pramonės šakas, tapome besiformuojančia projektavimo ir gamybos paslaugų (DMS) kompanija.

Pridedamos vizualizacijos ir duomenų apsauga

Žemiau pateikiamos iliustracijos ir duomenų priemonės, kurios gali būti įtrauktos į straipsnį siekiant didesnio informatyvumo:

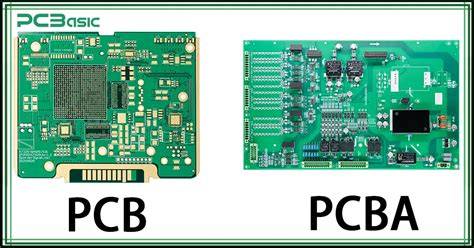

Infografika: PCB ir PCBA procesų srautas - nuo dizaino iki galutinio produkto

Molio pavyzdžiai rodo, kaip plokštės gali būti pritaikytos skirtingoms pramonės šakoms: mobilieji įrenginiai, medicinos prietaisai, pramoniniai valdymo įrenginiai ir automobilių elektronika.

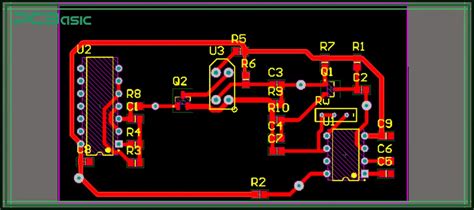

Diagrama: PCB sluoksniavimo schema ir vario pėdsakų skaičius daugiasluoksnėse plokštėse

Taip pat galima įtraukti kontūrines plokščių schemų pavyzdžius ir išdėstymo gairių lentelę su pagrindiniais matmenimis bei tolerancijomis.

2 minutes, get to know the whole process from PCB manufacturing to assembly.

Duomenų įtrauktis ir santraukos

PCB plokštėse įprastai taikomos laminuotos dielektrinės medžiagos (stiklo pluoštas, keramika ir kt.), laidininkų pėdsakai išgraviruojami metalu (variu), o PCB dizainas ir PCBA surinkimas apima daugelį etapų nuo projektavimo iki galutinio testerio. Spausdintinės plokštės istorija praeityje atskleidė didelį technologinį progresą, o šiuolaikinės plokštės - esminė dalis visų modernių pramonės šakų. PCBA surinkimas suteikia galutinį, testuotą ir patikimą produktą, kurį gali naudoti vartotojas.

  1. Plačiai taikomos PCBA paslaugos - SMT ir DIP deriniai.
  2. IPC-2221A ir kiti standartai reguliuoja projektavimo ir kokybės reikalavimus.
  3. HDI plokštės užtikrina didelį laidininkų tankį ir geresnį signalo vientisumą.
  4. Lanksčios ir standžios plokštės siūlo lankstumą skirtingoms aplikacijoms.
  5. LED, medicininė, automobilių ir kosminių technologijų sektoriuose PCB bei PCBA yra esminiai komponentai.
