Saulės elektrinių plėtra Lietuvoje įgauna vis didesnį pagreitį, o kartu su ja atsiranda ir naujų iššūkių. Vienas svarbiausių klausimų, su kuriuo susiduria tiek privatūs namų savininkai, tiek verslo įmonės - ar stogo konstrukcija atlaikys papildomą saulės modulių svorį. Pastaraisiais metais Lietuvoje sparčiai auga saulės elektrinių skaičius. Tik per 2023 metus buvo įrengta daugiau nei 100 MW namų ūkių saulės elektrinių galios.
Saulės moduliai nėra lengvi - standartinis 400W modulis sveria apie 20-22 kg, o kartu su tvirtinimo sistemomis papildomas apkrovimas stogui gali siekti 15-25 kg/m². Tačiau tai tik dalis visos apkrovos. Lietuvos klimato sąlygos kelia papildomų reikalavimų. Žiemos metu sniego apkrova gali siekti 150-200 kg/m², priklausomai nuo regiono. Neseniai Kaune įvyko atvejis, kai po intensyvaus snygimo sugriuvo gamybos pastato stogas, ant kurio buvo sumontuota 50 kW saulės elektrinė.
Stogo apkrovų tipai ir skaičiavimo principai

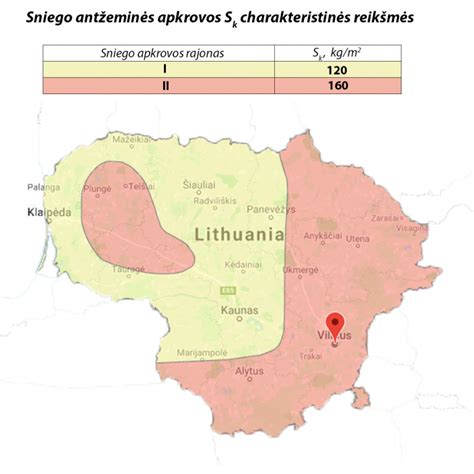

Skaičiuojant stogo laikomajai galiai, reikia atsižvelgti į kelis apkrovų tipus. Nuolatinės apkrovos - tai paties stogo konstrukcijos, izoliacijos, dangos ir saulės modulių svoris. Laikinės apkrovos kelia daugiau iššūkių. Sniego apkrova Lietuvoje skaičiuojama pagal STR 2.05.04:2003 standartą ir priklauso nuo geografinės padėties. Vėjo apkrova taip pat negali būti ignoruojama.
Inžinierius Mindaugas Petraitis, turintis daugiau nei 15 metų patirties stogo konstrukcijų srityje, pastebi: „Dažnai matau projektus, kur atsižvelgiama tik į modulių svorį, bet užmirštamas vėjo poveikis.“ Saulės moduliai veikia kaip burės, kurios gali sukurti papildomą keliamąją ar spaudžiamąją jėgą. Lietuvoje stogo konstrukcijų skaičiavimai atliekami pagal Eurokodus, kurie nustato griežtus saugos reikalavimus.
Skaičiavimo procesas prasideda nuo esamos stogo konstrukcijos analizės. Reikia nustatyti stogo tipą, medžiagas, elementų matmenis ir būklę. Toliau skaičiuojamos visos apkrovos. Nuolatinės apkrovos paprastai svyruoja nuo 0,5 iki 1,5 kN/m², priklausomai nuo stogo tipo. Saulės modulių apkrova pridedama prie šios vertės. Saugos koeficientai yra būtini bet kokiam skaičiavimui. Apkrovoms taikomi koeficientai nuo 1,35 (nuolatinėms) iki 1,5 (laikinėms).
Konkretus pavyzdys: gyvenamojo namo stogas
Paimkime konkretų pavyzdį - tipišką gyvenamąjį namą su medinės konstrukcijos stogu. Esamos konstrukcijos apkrova: stogo konstrukcija - 0,8 kN/m², čerpės - 0,5 kN/m², izoliacija - 0,2 kN/m². Saulės modulių apkrova: 50 modulių po 22 kg = 1100 kg, plius tvirtinimo sistema ~200 kg. Bendrai 1300 kg arba 0,13 kN/m². Sniego apkrova Vilniaus regione - 1,6 kN/m², tačiau ant nuožulnaus stogo ji sumažėja dėl formos koeficiento. Vėjo apkrova skaičiuojama sudėtingiau. Reikia atsižvelgti į pastato aukštį, aplinką, stogo formą.
Ką daryti, jei stogo konstrukcija nepakankama?

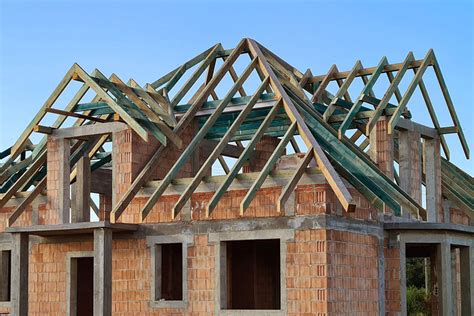

Kai paaiškėja, kad esama stogo konstrukcija nepakankama, reikia ieškoti stiprinimo sprendimų. Populiariausias būdas - papildomų sijų įrengimas. Kitas variantas - esamų konstrukcijos elementų sustiprinimas. Medinės sijos gali būti sustiprintos metalinėmis plokštelėmis arba kompozitiniais pluoštais. Kartais tenka keisti visą stogo konstrukciją. Tai brangiausias, bet ir patikimiausias sprendimas.
Statybos inžinierius Romas Kazlauskas dalijasi patirtimi: „Neseniai teko stiprinti 1980-ųjų metų gamybos pastato stogą 200 kW elektrinei.“ Svarbu paminėti, kad bet kokie konstrukcijos pakeitimai turi būti suderinti su savivaldybe ir atlikti pagal projektą.
Dažniausiai daromos klaidos ir kaip jų išvengti
Viena dažniausių klaidų - modulių svorio neįskaičiavimas į bendrą apkrovą. Kita problema - vėjo apkrovos ignoravimas. Saulės moduliai keičia stogo aerodinaminius parametrus, o tai gali padidinti vėjo poveikį. Trečia klaida - senos konstrukcijos būklės neįvertinimas. 20-30 metų senumo medinės konstrukcijos gali būti paveiktos drėgmės, vabzdžių ar grybų.
Neteisingas tvirtinimo sistemos parinkimas taip pat gali sukelti problemų. Kai kurios sistemos sukuria koncentruotas apkrovas, kurios gali pažeisti stogo dangą ar konstrukciją. Saulės elektrinių montuotojas Tomas Jonaitis pastebi: „Per 10 metų darbo mačiau visokių klaidų. Kartą teko demontuoti 30 kW elektrinę, nes po pirmojo sniego stoge atsirado plyšiai.“
Profesionalų konsultacija ir technologijų tobulėjimas
Stogo laikomosios galios skaičiavimas - tai ne sritis, kurioje verta eksperimentuoti. Bet kokie abejojimai turėtų būti išspręsti su kvalifikuotais specialistais. Konstruktorius-inžinierius turi turėti galiojantį atestatą ir patirtį stogo konstrukcijų srityje. Kai kurie saulės elektrinių montuotojai siūlo nemokamus stogo vertinimus, tačiau reikia būti atsargiems. Ne visi montuotojai turi pakankamų žinių konstrukcinių skaičiavimų srityje.
Koks stogo tipas geriausias saulės baterijų montavimui? | Saulės energijos stogo montavimo vadovas
Saulės modulių technologijos sparčiai tobulėja, o kartu keičiasi ir jų charakteristikos. Nauji moduliai tampa efektyvesni, bet ir sunkesni. Tačiau atsiranda ir lengvesnių sprendimų. Plonasluoksniai moduliai, nors ir mažiau efektyvūs, sveria perpus mažiau už tradicinius. Tvirtinimo sistemos taip pat tobulėja. Atsiranda sprendimų, kurie leidžia sumažinti apkrovą stogo konstrukcijai arba ją paskirstyti tolygiau. Skaitmenizacija keičia ir skaičiavimo procesus. Atsiranda programinės įrangos, kuri leidžia greitai ir tiksliai įvertinti stogo laikomajai galiai.
Stogo danga ir jos įtaka konstrukcijai
Klausimas: Projektuojant namą, stogo dangą buvau pasirinkęs bitumines stogo čerpeles, praėjus kiek laiko persigalvojau ir planuoju rinktis čerpes betonines arba keramines. Bituminėms čerpelėms įrengti reikia OSB+ritininės bitumines dangos+čerpelės, apytikslus svoris 20kg į kv. metrą, o čerpės tiek betoninės tiek keraminės apytiksliai 40-45kg į kv.m. Ar atlaikys stogo konstrukcija 25kg. į kv. metrą didesnį svorį nei projektuota?
Komentarai: Į šį klausimą tiksliausiai Jums galėtų atsakyti konstruktorius, kuris projektavo Jūsų stogo konstrukciją. Tačiau realiai, jei konstruktorius vadovavosi galiojančiu STR (o taip privalo būti), jis turėjo skaičiuodamas stogo apkrovas vertinti ir sniego, vėjo bei vid. svorio žmogaus apkrovas, kurios sudaro minimaliai ~8 - 10 kartų didesnes vertes, nei pačios stogo dangos svoris (~350 - 400 kg/m2). Taip pat reiktų atkreipti dėmesį į tai, jog praktiškai visi konstruktoriai skaičiuodami apkrovas taiko minimalų koeficientą 1,25, kas reiškia, jog apsidrausdami jie skaičiuoja 25% didesnę apkrovą, o tai yra ne mažiau, kaip + ~90 - 100 kg/m2. Tad padarius stogo konstrukciją vadovaujantis galiojančiais STR, kokią stogo dangą rinktis nėra jokio skirtumo, nes tiks bet kokia esanti rinkoje. Dengiant stogą bet kuria medžiaga, pati konstrukcija turi būti analogiška. Realiai sniegas ir vėjas nulemia apkrovas, o ne pati stogo danga (t.y. jos svoris). Stogo konstrukcijos turi laikyti 300 kg/m2. Skaičiuojant stogo svorį, nepamirškite jog stiprus vėjas prideda +/- 4 tonas "svorio" stogui, o sniegas gali ir 20 tonų pridėti. Jei skaičiuosime jog bituminių čerpių stogas sveria 20 kg/m2, o čerpių apie 40 kg/m2, tai apkrovos bus analogiškai 6,6% bitumui ir 13,3% čerpėms (skaičiuojant pagal tai, jog stogas turi laikyti 300 kg/m2).
Parenkant gegnių medieną, dažniausiai renkasi 5x20 gegnes. Jas sustačius kas 60 cm galima kloti tiek čerpes (betonines, keramines), tiek bitumą tiek kitas stogo dangas. Dažniausia kokybiški statytojai daro gegnyną tinkantį visoms dangoms, nes stogo danga sudaro tik ~30% viso svorio- kitas svoris yra sniegas, oro slėgis, garso bangos ir t.t. Jei gegnės yra min 5*20cm ir atstumai tarp jų apie 60cm, ir visi sutvirtinimai kokybiški-tai tikrai laikys bet kurią dangą iš jūsų išvardintų. Labiau jus pakonsultuotų koks architektas-konstruktorius. Reikėtų daugiau informacijos apie konstrukciją (gegnių profilis, ilgis, atstumas tarp gegnių, šlaito nuolydis).
P.S. Šiais laikais projektuotojai paprastai skaičiuoja konstruktyvą, kad jis atlaikytų ne dangos apkrovas, o gerokai didesnes- sniego ir vėjo apkrovas. Galim pasiūlyti tiek suomiškas bitumines čerpeles, tiek kokybiškas įvairių rūšių čerpes . Kas dėl svorio stogo konstrukcijoms, tai galime pasiūlyti palengvintas betonines MONIER čerpes, kurių 1 m2 sveria 20-24 kg, jos turėtų pasirodyti prekyboje šiais metais. Dar galite pasitarti su konstruktoriais arba architektu.
Uždengti namo stogą keraminėmis čerpėmis turbūt svajoja dažnas naujakurys. Tačiau kartais atsisakyti svajonės verčia susiformavusi nuomonė, jog vargu ar įpirks - juk keraminių čerpių danga labai brangi. Visgi stogo dangų rinkoje pusiausvyra labai pasikeitusi. Taigi, suformuotas mitas, kad čerpių danga yra brangi, šiandien tikrai išsklaidytas. Tokia nuomonė galėjo atitikti realybę prieš kelis dešimtmečius, kuomet Lietuvos rinka buvo pamiršusi šį produktą, o žmonės namų stogus dengė tik nuodingu šiferiu ar pigia skarda. Dar vienas mitas - čerpės sunkios, todėl neva reikia papildomai investuoti į tvirtesnę stogo konstrukciją. Tiesą sakant, didesnis dangos svoris nereikalauja didinti gegnių skerspjūvio, kurį dažniausiai lemia reikiamo apšiltinimo storis ir grebėstų išdėstymas.
Pagrindiniai reikalavimai projektuojant stogo konstrukciją: sniego apkrova - 220 kg/kv. m, vėjo apkrova - 36 kg/kv. m, nuosavas konstrukcijos svoris - 30 kg/kv. m. Ir tik tada skaičiuojamas čerpių svoris - 45-50 kg/kv. m, o tai sudaro apie 13-15 proc. Naudojant čerpes nereikalingas ir didelis stogo nuolydis - tai dar vienas mitas. O mitą, neva dengti stogą čerpėmis pernelyg sudėtinga ir brangu, daugiausia skleidžia stogdengiai, kurie vengia kruopštesnio darbo, ypač įrengiant grebėstus.
Iš molio, smėlio mišinio, vandens ir oro gaminamos keraminės čerpės yra ekologiškai švarus produktas, kurio papildomas privalumas tas, kad čerpinis stogas mažina radiacijos poveikį. Be to, čerpės gerina namo bendrą estetinį vaizdą. Angobo dengimo metu miltelių pavidalo molis sumaišomas su vandeniu, į kurį pridedama mineralinių medžiagų, degimo proceso metu suteikiančių tam tikrą spalvą, nepaveikią laikui. Gerai sumontuota keraminių čerpių danga ir sensta garbingai - ne veltui daugelis žmonių šį natūralų procesą lygina su tauriu ir senu vynu, kuris, laikui bėgant, tik gerėja. „Wienerberger“ gamina daugiau kaip 60 formų keraminių čerpių, kurių prekiniai ženklai „Koramic“ ir „Tondach“. Kalbant apie keraminių čerpių savybes, pirmiausia reikėtų išskirti jų ilgaamžiškumą, kurį lemia keletas veiksnių. Vienas iš jų yra čerpių atsparumas šalčiui. Bandymai rodo, kad ši stogo danga nepakitusi išlaiko daugiau nei 100 tūrinio šaldymo ir atšildymo ciklų. Bandymas atliekamas ant grebėstų suklotas čerpes liejant vandeniu, o vėliau staiga jas šaldant, imituojant natūralias sąlygas. Dar vienas ilgaamžiškumo veiksnys yra tas, kad keraminių čerpių vandens pralaidumas yra beveik lygus 0. Net po 20 val. bandymų (nors Europos standartas reikalauja tik 3 val.) čerpės apatinėje pusėje neaptinkama vandens lašų, net čerpių spalva nepakinta. Skirtingai nuo kitų dangų, čerpių danga „alsuoja“, per ją lengvai pasišalina garai, todėl nesusidaro visai stogo konstrukcijai kenksmingas kondensatas. Kalbant apie keramines čerpes, labai svarbu atkreipti dėmesį, kad, skirtingai nei kitos stogo dangos, pastarosios yra nedegios, jos atsparios ugniai. Tai reiškia, kad, uždengus stogą čerpėmis, konstrukcija atitinka visus aukščiausios kategorijos priešgaisrinius reikalavimus ir taisykles. Be to, didelis privalumas yra tas, kad net kilus gaisrui tokią dangą galima greit išardyti. Čerpių masė didina dangos šilumos inerciją (masyvumą). Vasarą čerpių danga nekaista. Galiausiai turime paneigti dar vieną mitą, kad neglazūruotos čerpės samanoja. Iš tiesų čerpių paviršiaus padengimas neturi jokios įtakos nei samanojimui, nei ilgaamžiškumui. Ar paviršius pasidengs samanomis, priklauso nuo aplinkos, kurioje bus eksploatuojamas stogas. Dėl keramikos paviršiaus savybių, kurios atsiranda degimo proceso metu, samanos į čerpes neįauga. Jeigu laikui bėgant samanotas paviršius įgrista, stogą nesunkiai galima nuplauti vandeniu, naudojant aukšto slėgio srovę, ir čerpės vėl atrodys kaip naujos. Čerpės nesielektrina, todėl prie jų nelimpa dulkės.
Saulės elektrinių plėtra - tai puikus dalykas, tačiau ji negali vykti saugos sąskaita. Lietuvos klimato sąlygos kelia papildomų iššūkių, kuriuos būtina įvertinti. Investicija į tinkamus skaičiavimus ir, jei reikia, konstrukcijos stiprinimą atsipirks ilguoju laikotarpiu. Svarbu prisiminti, kad saulės elektrinės montavimas - tai ne tik modulių pritvirtinimas prie stogo. Tai kompleksinis procesas, kurio vienas svarbiausių etapų - stogo konstrukcijos tinkamumo įvertinimas. Galiausiai, technologijos tobulėja, atsiranda naujų sprendimų ir galimybių. Tačiau fizikos dėsniai lieka nepakitę - kiekviena konstrukcija turi savo ribas, kurias viršyti pavojinga. Todėl, planuojant saulės elektrinę, visada reikia pradėti nuo stogo laikomosios galios įvertinimo.
