Stogas yra viena iš svarbiausių pastato atitvarinių dalių, turinti didelę įtaką pastato visuminiams šilumos nuostoliams bei energijos vartojimo efektyvumui. Populiariausi gyvenamųjų namų stogai Lietuvoje yra įvairiausio nuolydžio šlaitiniai stogai. Šlaitinio stogo konstrukcijoje labai svarbus yra vėdinimas.
Kodėl vėdinimas svarbus?
Tinkamai vėdinamame stoge oras nuolat cirkuliuoja pastogės erdvėje. Tai padeda išvengti perteklinės šilumos ir drėgmės kaupimosi, kurie ilgainiui gali neigiamai paveikti stogo konstrukcijas. Kadangi be oro gyventi negalime, šiltas patalpų oras natūraliai kyla į viršų ir pakelia šaltą orą iš apačios. Jei drėgmė neturi galimybės pasišalinti, formuojasi kondensatas, kuris gali skatinti pelėsio atsiradimą, medinio karkaso puvimą ir sugadinti stogo dangą bei izoliaciją.
Vėdinamo oro tarpo paskirtis ir aukštis
Vėdinamas oro tarpas turi būti įrengtas taip, kad užtikrintų pakankamą oro judėjimą nuo apačios iki viršaus. Tam turi būti įrengti oro patekimo angas stogo karnize ir oro išėjimo angas stogo kraige. Ventiliacija veikia dėl temperatūrų skirtumo - šiltas oras natūraliai kyla į viršų ir pakelia šaltą orą iš apačios.
Pagal statybos techninius reglamentus, tarp stogo plėvelės ir dangos turi būti laisvas oro tarpas - mažiausiai 20 mm; praktikoje rekomenduojama 25-50 mm. Vėdinamas oro tarpas turi būti įrengtas virš difuzinės plėvelės, jo aukštis ne mažesnis kaip 50 mm. Kai hidroizoliacija yra mažai laidi vandens garams, vėdinamo oro tarpo aukštis turi būti nustatomas skaičiavimais, tačiau visais atvejais mažesnis kaip 50 mm.
Vėdinimo angų dydis ir išdėstymas
Šlaitiniam stogui svarbu, kad oro išleidimo angų plotas būtų 10-15% didesnis nei įleidimo angų, taip užtikrinama intensyvesnė oro apykaita. Karnize montuojamos karnizo grotelės arba perforuotas sofitas leidžia šaltam orui patekti po danga ir apsaugo nuo paukščių, graužikų ir vabzdžių. Kraigo ventiliacinė juosta montuojama palei visą kraigo liniją ir leidžia šiltam bei drėgnam orui išeiti, bet neleidžia patekti krituliams, dulkėms ir vabzdžiams. Vėdinamuose šlaitiniuose stoguose vėdinamo oro sluoksnio aukštis turi būti ne mažesnis 50 mm.
Hidroizoliacija, difuzinės plėvelės ir vėjo apsauga
Pagal hidroizoliacijai naudojamą medžiagą skiriami du šlaitinio stogo įrengimo būdai: kai hidroizoliacijai naudojama laidi vandens garams plėvelė (difuzinė plėvelė) ir mažai laidi vandens garams plėvelė.
- Šlaitiniuose stoguose, kai hidroizoliacija yra vandens garams laidi plėvelė (difuzinė plėvelė), atskiro apsaugos nuo vėjo sluoksnio įrengti nebereikia. Difuzinė plėvelė glaudžiama tiesiai prie universalių akmens vatos plokščių; rekomenduojama, kad sd ne būtų didesnis kaip 0,02 m.
- Jei naudojama mažai vandens garams laidi hidroizoliacija, šilumos izoliaciją iš universalių akmens vatos plokščių reikia apsaugoti nuo vėjo specialiomis akmens vatos plokštėmis arba specialiomis plėvelėmis, kurios yra laidžios vandens garams ir mažai laidžios orui. Vėdinamas oro tarpas turi būti įrengtas tarp hidroizoliacinės plėvelės ir apsaugos nuo vėjo plokštės.
Šilumos izoliacija ir garų izoliacija
Apšiltinti šlaitiniai stogai dažniausiai statomi su mansardomis, todėl šilumos izoliacinis sluoksnis tokiose konstrukcijose yra montuojamas tarp gegnių. Tam, kad stogas atitiktų norminius reikalavimus, šilumos izoliacijos sluoksnis turėtų būti ne mažesnis kaip 250 mm; tarp gegnių įrengiamas sluoksnis, kurio storis ne mažesnis kaip 200 mm. Iš šiltosios pusės, tai yra iš pastato vidaus pusės, ant gegnės yra tvirtinama vandens garų izoliacija (kartu ir oro barjeras), paprastai naudojama 200 mikronų polietileno plėvelė.
Ant gegnės apačios per polietileno plėvelę prikalami mediniai tašeliai ar metalo profiliai, ant kurių tvirtinama lubų apdaila. Tarpas tarp tašelių užpildomas 50 mm storio šilumos izoliacija. Šilumos izoliacijai rekomenduojama naudoti ypač gerai šilumą izoliuojančias, nedegias, universalias akmens vatos plokštes.
Vėdinimo mazgai: praėjimai vamzdžiams ir ventiliacijos kanalams
Vamzdžio atnešimas ant stogo ir vėdinimo praėjimai per stogą turi būti atliekami labai atsargiai, laikantis techninių reikalavimų, kad būtų išlaikytas stogo dangos vientisumas ir užtikrintas sandarumas. Kur vėdinimo vamzdis ar kitas vamzdis eina per stogą, būtina užtikrinti pakankamą sandarumą, kad drėgmė nepatektų į pastatą, tuo pačiu metu ši konstrukcija neturėtų kliudyti krituliams nutekėti nuo stogo paviršiaus.
Vamzdžio viršutinę dalį nuo drėgmės reikia apsaugoti deflektoriumi. Išorinė ventiliacijos vamzdžio dalis, išsikišusi virš stogo, turi būti apsaugota apsauginiu dangteliu. Virš stogo būtina pašalinti ventiliaciją iki aukščio, lygaus aukščiui kamino vamzdžiai; ši vertė priklauso nuo kamino atokumo nuo kraigo šonkaulio.
Prieš įrengiant praėjimo bloką, rekomenduojama ištirti elemento įtaisą ir atsižvelgti į gamintojo rekomendacijas. Apvaliam ventiliacijos kanalui geriau pasirinkti pereinamojo mazgo pramoninį modelį. Norint užtikrinti sandarų ventiliacijos vamzdžio pritvirtinimą prie stogo medžiagos, paprastai naudojama kvadratinė įvorė, kurios tarpai užpildomi ugniai atspariomis medžiagomis (pavyzdžiui, smėliu ar mažomis keramzitinėmis granulėmis) - vadinama „smėlio dėže“.
Mazgo montavimas priklausomai nuo stogo dangos tipo
Kietoms stogo dangoms (čerpės, gofruota lenta ir kt.) naudojama kvadratinė konstrukcija su prijuoste: aplink metalinę stačiakampę rankovę sumontuojamos keturios prijuostės dalys - apatinė, šoninės ir viršutinė; horizontali prijuostės dalis dedama po stogo danga, o šoniniai ir apatiniai elementai tvirtinami ant stogo viršaus.
Minkštų stogų atveju prijuostės pakeičiamos stogo dangos medžiagos pamušalu, kuris pritvirtinamas ant stogo ir praėjos mazgo. Montuojant minkštą dangą, darbai prasideda nuo apačios, tada iš vidurio į kraštus, po to pritvirtinama viršutinė pamušalo dalis.
Vėdinimo vamzdžių montavimo aukštis virš stogo lygio dažniausiai imamas toks pats, kaip dūmtraukiams. Pridėtiniai elementai - kondensato kolektoriai, vožtuvai ar mechaniniai valdikliai - montuojami laikantis gamintojo reikalavimų ir atstumų nuo kitų elementų, kad būtų užtikrintas konstrukcijų vientisumas.
Dažnos klaidos ir jų pasekmės
- Nepalikus oro tarpo: dažniausia ir rimčiausia klaida - karnizo užsandarinimas arba šiltinimo medžiagos per didelis suspaudimas, blokuojantis oro judėjimą. Rezultatas - kondensatas kaupiasi ant grebėstų, žiemą užšąla, pavasarį tirpsta ir skverbiasi į konstrukciją.
- Neteisingai parinkta plėvelė: labai dažna šlaitinių stogų įrengimo klaida - neteisingai panaudojamos plėvelės apsaugai nuo vėjo ir hidroizoliacijai. Reikia įsitikinti, ar pasirinkta difuzinė plėvelė tikrai turi sd ne didesnį kaip 0,02 m.
- Netinkamai įrengti praėjimai: jei prijuostės apačia atnešta po stogo danga, vanduo gali nutekėti į tarpą ir patekti į palėpę, pažeisdamas izoliaciją bei dangą.
- Blogas ventiliacijos vamzdžių izoliavimas: šilumos izoliacijos sluoksnio nebuvimas prisideda prie temperatūros skirtumo, kuris skatina kondensato susidarymą ant vamzdžių paviršiaus ir gali sukelti pelėsį, rūdis ir medžiagų degradaciją.
Palėpės šiltinimas ir vėdinimas
Statant namą su nenaudojama, šalta palėpe, šilumos izoliacinio sluoksnio tarp gegnių nereikia - šiltinimas įrengiamas ant perdangos. Svarbu, kad šilumos izoliacijos sluoksniai ant perdangos ir ant išorės sienos būtų patikimai sujungti į vientisą sluoksnį. Palėpė turi būti vėdinama: pastato galuose turi būti įrengti ventiliacijos angų plotai ne mažesni kaip 1/500 palėpės ploto.
Bendras šilumos izoliacijos storis turi būti apie 250-300 mm; rekomenduojama kloti universalias šilumos izoliacijos plokštes keliais sluoksniais, kad tarp sąlygų neatsirastų plyšių. Palėpėje esanti didelė erdvė leidžia sumontuoti efektyvų izoliacijos sluoksnį.
Renovacija: į ką atkreipti dėmesį?
Keičiant stogo dangą reikia aiškiai apibrėžti tikslus: ar tik pakeisite dangą, ar įsirenginėsite mansardą? Prieš pradedant renovaciją būtina kruopščiai apžiūrėti gegnės: ar jos tvirtos, ar mediena nesutrūnijusi. Jei gegnės abejotinos, rekomenduojama kreiptis į specialistus ir gegnės sustiprinti ar pakeisti. Medines konstrukcijas verta apdoroti antiseptikais ir antipirenais, kad padidėtų atsparumas grybeliams ir ugniai.
Renovacijos metu taikomi tie patys medžiagų naudojimo principai kaip naujos statybos metu: garų izoliacija, termoizoliacija, vėjo apsauga, vėdinamas oro sluoksnis, hidroizoliacija ir stogo danga turi būti suderinti pagal projektą.
Vėdinimo sistemos projektavimas ir mechaninė vėdinimas
Projektuojant vėdinimo sistemą apskaičiuojami ir subalansuojami tiekiamo ir šalinamo oro srautai pagal patalpų paskirtį. Mechaninė ventiliacija su šilumos atgavimo funkcija (rekuperacija) efektyviai vėdina ir tuo pačiu taupo šilumos energiją: šalinamo oro šiluma naudojama pritekančio oro sušildymui. Tyrimai rodo, kad šilumos energijos sąnaudos rekuperatoriumi vėdinamose patalpose sumažėja nuo 30 iki 50 proc.
Rekuperatoriai būna rotaciniai ir plokšteliniai; rotaciniai geriau prisitaiko prie žemesnių lauko temperatūrų ir geba atgauti drėgmę, tuo tarpu plokšteliniai turi kiek didesnį nominalų efektyvumą. Rekuperatoriaus tipo pasirinkimą turi lemti klimatas ir prioritetai.
Stogo sluoksniai - ką būtina įvertinti

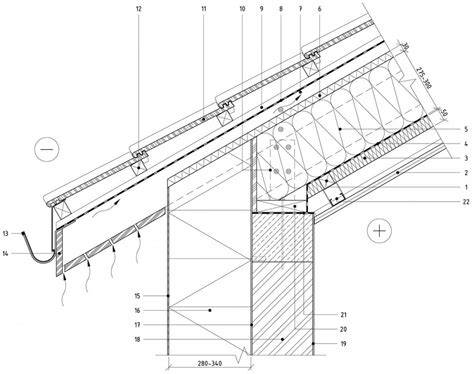

Projektuojant ir įrengiant šlaitinius stogus, būtina įvertinti šiuos sluoksnius: garus izoliuojantį sluoksnį; termoizoliacinį sluoksnį; vėjui nelaidų sluoksnį; vėdinamo oro sluoksnį; hidroizoliacinį sluoksnį; šlaitinio stogo dangos paklotą; šlaitinio stogo dangą. Priklausomai nuo konstrukcijos ir naudojamų produktų gali būti įrengti visi arba dalis šių sluoksnių.
Praktiniai patarimai montuojant
- Užtikrinkite oro patekimo ir išėjimo angų susisiekimą: tarpas virš šiluminės izoliacijos turi susisiekti su lauko oru per karnizą ir kraigą.
- Naudokite pritaikytas difuzines plėveles ir vėjo apsaugos plokštes, patvirtintas gamintojo deklaracija (sd rodiklis).
- Vykdant perėjimus vamzdžiams, naudokite pramoninius pereinamuosius mazgus arba profesionalias prijuostes, atitinkančias stogo dangos bangos aukštį.
- Neužmirškite šilumos izoliacijos dangos apsaugos nuo vėjo, ypač kai hidroizoliacija mažai vandens garams laidžioje.
- Atlikite kokybišką sandarinimą visų jungčių po darbų pabaigos.
Visų šių sluoksnių svarba yra didelė, todėl bet kuri klaida lemia papildomus kaštus jas taisant vėliau. Tik teisingai įrengtas stogas ilgai tarnaus ir nereikalaus ypatingos priežiūros.
Kaip teisingai sumontuoti stogą?
Sauga ir techninės rekomendacijos
Šlaitinio stogo įrengimas yra atsakingas, tikslumo ir įgūdžių reikalaujantis darbas. Siūlome jį patikėti specialistams. Prieš pradedant darbus būtina užtikrinti projektavimo, leidimų ir saugos reikalavimų atitikimą. Montuojant medines konstrukcijas rekomenduojama naudoti medieną, kurios masinis drėgnis yra tarp 8 ir 20%.
Medžiagų pasirinkimas
Šiltinimui dažniausiai rekomenduojama naudoti akmens vatą - universalias akmens vatos plokštes: ypač gerai šilumą izoliuojančias, nedegias ir universalias. Plokštės tvirtinamos taip, kad būtų išvengta tarpelių; jei klojamos keliais sluoksniais, jų siūlės neturi sutapti. Taip pat galima naudoti polistireninį putplastį (EPS), atsižvelgiant į priešgaisrinius reikalavimus ir gamintojo specifikacijas.
Santrauka (pagrindiniai principai)
- Šlaitiniai stogai turi būti vėdinami: vėdinamas oro tarpas turi užtikrinti oro judėjimą nuo apačios iki viršaus.
- Vėdinimo angos turi būti įrengtos karnize ir kraige pagal STR reikalavimus.
- Tinkama hidroizoliacijos ir vėjo apsaugos plėvelių pasirinkimas yra kritiškai svarbus.
- Praėjimų per stogą mazgai turi būti sandariai ir profesionaliai įrengti, kad būtų apsaugota konstrukcija nuo drėgmės.
- Atliekant renovaciją, būtina įvertinti gegnų būklę, izoliacijos jungtis ir sandarumą.
