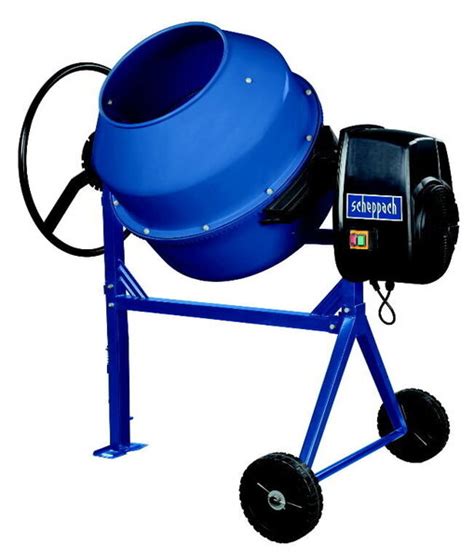

Betono maišyklė yra svarbus statybų elementas, kuris, maišant medžiagas, padeda sukurti konstrukcijų pamatą. Tokia maišyklė efektyviai sujungia cementą, užpildą ir vandenį, užtikrindama paruoštą naudoti homogeninį mišinį. Maišyklės universalumas apima įvairius maišymo būdus - būgną, dvigubą veleną ir tūrinį - atitinkančius skirtingus darbo reikalavimus, o dizaino naujovės apima automatizuotus tikslaus maišymo ir transportavimo sistemų valdiklius, kad būtų patogiau naudotis.
Be to, šios maišyklės yra sukurtos taip, kad būtų lengvai transportuojamos ir laikomos. Dauguma modelių turi kompaktišką dizainą, leidžiantį patogiai juos laikyti statybų aikštelėse ir lengvai transportuoti. Betono maišyklės taip pat yra draugiškesnės aplinkai, nes naujoviški modeliai gali sumažinti energijos sunaudojimą ir užtikrinti, kad gamybos procesas būtų efektyvesnis.
Standartinė 1,5 kubinio metro planetinio betono maišyklės konfigūracija
Kompaktiška konstrukcija. Stabilus važiavimas. Originalus režimas. Puikus našumas. Ilgas eksploatavimo laikas. Mažos investicijos ir eksploatavimo išlaidos. Lengva montuoti ir prižiūrėti. Nėra nuotėkio problemų.
1. Pavarų sistema
Pavaros sistemą sudaro variklis ir grūdinto paviršiaus krumpliaratis, kurį specialiai sukūrė CO-NELE (patentuota). Lanksti jungtis ir hidraulinė jungtis (pasirinktinai) jungia variklį ir pavarų dėžę. Pavarų dėžę sukūrė CO-NELE (visiškai nepriklausomos intelektinės nuosavybės teisės priklauso), pasitelkdama pažangias Europos technologijas. Patobulintas modelis pasižymi mažesniu triukšmo lygiu, ilgesniu sukimo momentu ir yra patvaresnis. Net ir esant griežtoms gamybos sąlygoms, pavarų dėžė gali efektyviai ir tolygiai paskirstyti galią kiekvienam maišymo įrenginiui, užtikrindama normalų veikimą, aukštą stabilumą ir nereikalaujančią daug priežiūros.
Specifikacijos:
- Nauja kilmės vieta: Kinija (žemyninė dalis)
- Prekės ženklas: CO-NELE
- Modelio numeris: CMP1500
- Variklio galia: 55 kW
- Maišymo galia: 55 kW
- Įkrovimo talpa: 2250 l
- Regeneravimo talpa: 1500 l
- Maišymo būgno greitis: 30 aps./min.
- Vandens tiekimo režimas: vandens siurblys
- Darbo ciklo laikotarpis: 30 s
- Išleidimo būdas: hidraulinis
- Kontūro matmenys: 3230 * 2902 * 2470 mm
- Teikiamos garantinio aptarnavimo paslaugos: inžinieriai gali aptarnauti mašinas užsienyje
- Talpa: 2,25 m³
- Sertifikavimas: CE
- Kokybės sertifikatai: ISO9001:2000 ir ISO9001:2008
- Svoris: 7700 kg
- Dugno grandiklis: 1
- Spalva: pagal pageidavimą
- Montavimas: pagal mūsų inžinieriaus vadovą
- Maitinimo šaltinis: elektros variklis
2. Judesio takelis
Menčių sukimosi greitis ir apsisukimų skaičius buvo nuodugniai ištirti ir išbandyti, siekiant užtikrinti didelį maišytuvo našumą, nesukeliant skirtingo grūdelių dydžio ir svorio medžiagų segregacijos. Medžiagos judėjimas lovio viduje yra sklandus ir nenutrūkstamas. Kaip parodyta paveikslėlyje, menčių takelis po ciklo dengia visą lovio dugną.
3. Stebėjimo uostas
Ant priežiūros durelių yra stebėjimo anga. Maišymo situaciją galite stebėti neišjungdami elektros energijos tiekimo.
4. Maišymo įrenginys
Privalomas maišymas vykdomas sudėtiniais išstūmimo ir apvertimo judesiais, kuriuos varo besisukančios planetos ir mentės. Maišymo mentės yra paralelograminės konstrukcijos (patentuotos), jas galima pasukti 180° kampu pakartotiniam naudojimui ir taip pailginti tarnavimo laiką. Specialus išleidimo grandiklis buvo suprojektuotas atsižvelgiant į išleidimo greitį, siekiant padidinti našumą.
5. Iškrovimo įtaisas
Atsižvelgiant į skirtingus klientų poreikius, iškrovimo dureles galima atidaryti hidraulinėmis, pneumatinėmis arba rankomis. Iškrovimo durelių skaičius yra ne daugiau kaip trys. Ant iškrovimo durelių yra specialus sandarinimo įtaisas, užtikrinantis patikimą sandarinimą.
7. Hidraulinis jėgos agregatas
Specialiai suprojektuotas hidraulinis jėgos agregatas naudojamas tiekti energiją daugiau nei vieniems iškrovimo vartams. Avariniu atveju šiuos iškrovimo vartus galima atidaryti rankiniu būdu.
8. Durų ir apsaugos įtaisų priežiūra
Siekiant pagerinti gaminio naudojimo saugumą, priežiūros duryse naudojami patikimi, didelio jautrumo apsaugos jungikliai, kad priežiūros darbai būtų saugūs ir patogūs.
9. Vandens purškimo vamzdis
Specialiai suprojektuotas purkštuvas sumontuotas ant vandens vamzdžio. Purškiamo vandens debesis gali padengti didesnį plotą ir padaryti maišymą homogeniškesnį.
10. Apsaugos identifikatorius
Remiantis ilgamete sukaupta patirtimi, prie maišytuvo pridedami įvairūs saugumo identifikatoriai, patogi vartotojo dizaino koncepcija, leidžianti klientams naudoti saugiau ir patogiau.
Betono išstūmimo sistemos
Betono išstūmimo sistemos yra neatsiejama statybos proceso dalis, užtikrinanti efektyvų ir tikslų betono pristatymą į reikiamą vietą. Šios sistemos apima įvairius įrenginius, tokius kaip betono siurbliai, betono liejimo strėlės ir kiti pagalbiniai mechanizmai.
Betono siurblių tipai ir ypatybės
Betono siurbliai yra modernios statybinės mašinos, kurios vamzdynais į reikiamą statybvietę tiekia paruoštą betoną, naudodamos aukštą hidraulinį slėgį. Jie gali būti montuojami ant mobilių priekabų, sunkvežimių važiuoklių arba būti stacionarūs.
Betono priekabos siurblys
Sumontuotas ant mobilios priekabos, jį lengva transportuoti tarp darbo vietų ir jis idealiai tinka betono pumpavimui dideliais atstumais arba aukštuose pastatuose.
Pagrindinės ypatybės:
- Didelis pumpavimo efektyvumas - aprūpintas pažangia S vožtuvų technologija ir galinga hidrauline sistema, tinkama nuolatiniam ir stabiliam betono tiekimui.
- Kompaktiškas ir mobilus dizainas - užima mažai vietos ir lengvai perkeliamas, idealiai tinka miesto, tiltų, tunelių ar vandens išteklių valdymo projektams.
- Išmanioji valdymo sistema - PLC sistema su nuotoliniu valdymu, automatiniu tepimu ir gedimų savidiagnostika.
- Taupo energiją ir yra patikimas - optimizuotas hidraulinis kontūras, skirtas sumažinti energijos suvartojimą ir sistemos įkaitimą.

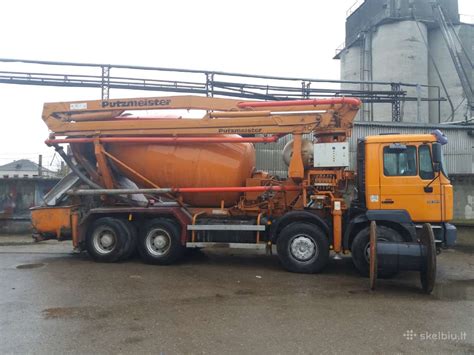

Transporto priemonėje montuojamas betono siurblys
Integruoja elektros sistemą, siurbimo sistemą ir hidraulinę sistemą ant sunkvežimio važiuoklės. Jis sujungia sunkvežimio mobilumą su efektyviu betono siurblio siurbimo našumu. Jis gali greitai judėti tarp darbo vietų ir tiesiogiai tiekti paruoštą betoną į liejimo vietą vamzdynais, todėl idealiai tinka vidutinio ir didelio masto statybos projektams.
Pagrindinės ypatybės:
- Didelis mobilumas ir greitas nustatymas: Sumontuotas ant sunkvežimio važiuoklės, jis gali būti tiesiogiai nuvežtas į vietą be papildomos transportavimo įrangos. Lengva išskleisti, taupant laiką ir darbą.
- Galinga hidraulinė sistema: Naudoja aukšto slėgio didelio tūrio hidraulinius siurblius, kad betonas būtų tiekiamas stabiliai ir dideliais atstumais.
- Pažangi valdymo sistema: Įrengtas išmanusis PLC valdymas ir nuotolinio valdymo funkcijos. Stebėjimas realiuoju laiku užtikrina saugų ir efektyvų veikimą.
- Kompaktiškas ir lankstus dizainas: Žarnos ir vamzdynų sistema lengvai montuojama, todėl ją galima naudoti net ankštose erdvėse, pavyzdžiui, siaurose miesto statybvietėse.
- Patikimas atlikimas: Importuoti pagrindiniai hidrauliniai ir elektriniai komponentai užtikrina ilgaamžiškumą ir nereikalauja daug priežiūros.
Betono liejimo bumas
A betono liejimo bumas yra pagalbinė mašina tiksliam betono paskirstymui. Ji veikia kaip „mechaninė ranka“ darbo vietoje, tolygiai paskirstanti pumpuojamą betoną klojiniuose ar konstrukcijose sukimo, išstūmimo ir teleskopavimo veiksmais.
Pagrindinės ypatybės:
- Platus veikimo diapazonas (12-32 m) - apima didelius liejimo plotus.
- Belaidis nuotolinio valdymo pultas - paprastas ir saugus valdymas.
- Didelio stiprumo plieno konstrukcija - patvari ir stabili.
- Stacionarūs / laipiojimo / mobilūs tipai - lankstus montavimas.
- Puikiai dera su betono siurbliais - efektyviam ir tolygiam betono tiekimui.
Betono klasės bei ypatumai.
Betono pumpavimo metodas
Betono pumpavimo metodas apima sistemingą procesą, skirtą efektyviam transportavimui skysto betono iš maišytuvo į statybvietę, ypač sunkiai pasiekiamose vietose.
- Įrangos tipai:
- Strėlės siurbliai: montuojami ant sunkvežimių su robotine ranka (strėle), idealiai tinka dideliems projektams (pvz., daugiaaukščiams). Strėlės siekis (iki 60+ metrų) leidžia tiksliai pastatyti siurblį be rankinio žarnos tvarkymo.
- Linijiniai siurbliai (stacionarūs siurbliai): Mažesni, ant priekabos montuojami įrenginiai, naudojantys lanksčias žarnas, skirti gyvenamųjų namų projektams arba plokštėms dengti. Reikalingas rankinis žarnų montavimas, tačiau jie yra lankstūs ankštose erdvėse.
- Betono mišinio paruošimas:
- Nuosmukio reikalavimas: Vidutinis nuosmukis (75-150 mm) užtikrina pumpuojamumą - nei per sausas (užsikimšimo rizika), nei per drėgnas (segregacijos rizika).
- Užpildo dydis: apribotas iki 1/3 vamzdžio skersmens, kad būtų išvengta užsikimšimų.
- Priedai: Plastifikatoriai arba superplastifikatoriai gali pagerinti tekėjimą, o lėtikliai/greitikliai koreguoja stingimo laiką pagal orus.
- Paruošimas ir paruošimas:
- Padėtis: Siurblys pastatytas taip, kad būtų optimalus pasiekiamumas. Strėlės siurbliai naudoja savo svirtį; linijiniams siurbliams reikalingas žarnų išdėstymas.
- Gruntavimas: Pirmiausia pumpuojamas tepimo mišinys (cemento pasta) arba vanduo, kad sumažėtų trintis ir nesusidarytų užsikimšimai.
- Siurbimo procesas:
- Hidraulinė sistema: Siurblys naudoja hidrauliką betonui stumti per vamzdžius. Dviejų cilindrų sistemos kaitaliojasi, kad būtų palaikomas nuolatinis srautas.
- Išdėstymas: Operatoriai valdo betono strėlę arba žarnas, kad nukreiptų jį į betoną ir užtikrintų tolygų paskirstymą be segregacijos.
- Koordinavimas: Siurblio operatoriaus ir montavimo komandos bendravimas yra labai svarbus saugumui ir efektyvumui.
- Problemų sprendimas:
- Užsikimšimai: sprendžiami apverčiant siurblį, naudojant valymo rutulį arba išardant vamzdžius.
- Oro sąlygų pritaikymas: šaltu oru gali prireikti šildomo vandens; karščiui gali prireikti lėtintuvų.
- Valymas po siurblio naudojimo:
- Plovimas: Vanduo arba oras valo likusį betoną nuo vamzdžių.
- Atliekų šalinimas: Atliekų srutos tvarkomos aplinkai nekenksmingai.
- Saugos svarstymai:
- Venkite žarnų sulenkimų; užtikrinkite tvirtą jungtį.
- Laikykitės atstumo nuo aukšto slėgio zonų.
- Naudokite asmenines apsaugos priemones (pirštines, šalmą) ir užtikrinkite operatoriaus apmokymą.
Kombinuotas betono maišymo ir pumpavimo sprendimas
Kombinuotas betono maišymo ir pumpavimo sprendimas integruoja betono maišymo ir jo pumpavimo tiesiai į statybvietę procesus, taip padidindamas efektyvumą ir sumažindamas logistinius iššūkius.
Betono maišyklė + betono siurblys
Betono maišyklės yra atsakingos už betono mišinio paruošimą. Velkami betono siurbliai ypač tinka mažesnėms arba kompaktiškesnėms aikštelėms. Dažnai naudojami mažuose projektuose antriniam maišymui arba betono savybių reguliavimui.
Savybės: lankstus, lengvai perkeliamas, neribojamas didelių gabaritų įrangos.
Savikrovė betono maišyklė + betono siurblys
Savikrovė betono maišyklė gali pakrauti ir maišyti betoną vietoje. Šis derinys ypač tinka projektams, kuriems reikalingas greitas ir lankstus betono liejimas. Jis užtikrina nepertraukiamą, sklandų betono srautą be vėlavimų, kurie paprastai atsiranda dėl kelių transporto priemonių koordinavimo.
Betono maišymo įrenginys + betono siurblys
Betonas centralizuotai maišomas statybvietėje arba maišyklėje, o po to transportavimo įranga (pvz., velkamaisiais siurbliais) transportuojamas į statybvietę.
Savybės: įskaitant stacionarų ir mobilų maišymo įrenginį, kurį galima pasirinkti atsižvelgiant į projekto mastą ir vietos sąlygas.
Hidraulinė betono siurblio stūmoklio konstrukcija
Betono transportavimas iš traktoriaus siurblio į statybvietę, lanksčiai reguliuojant klojimo aukštį ir kampą, prisitaikant prie sudėtingos statybinės aplinkos.
Savybės: Tinka aukštybiniams pastatams, tiltams ir kitoms statybos scenarijams.
Betono maišyklės sunkvežimis
Jis naudojamas gerai sumaišytam betonui transportuoti iš maišymo stoties į statybvietę, siekiant užtikrinti, kad betonas išliktų vienodas ir skystas prieš pilant.
Savybės: Skirtingiems statybos poreikiams pritaikyti siūlomi skirtingos talpos modeliai.
