Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus.
Planuojamas darbo pradžia ir paruošimas
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų.
Profiliai ir jų derinimas

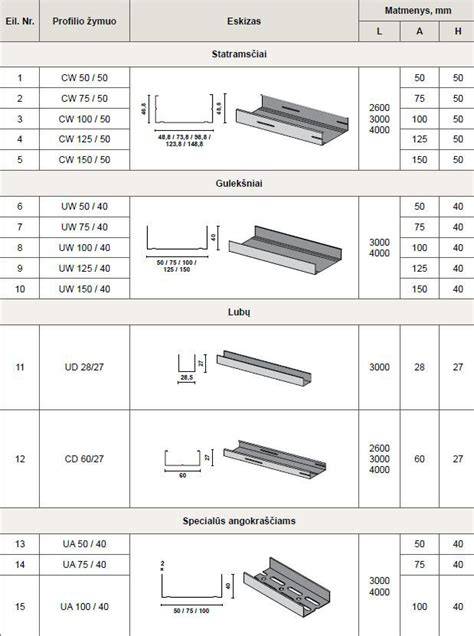

Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės.
Karkaso įrengimas ir tarpai
Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo.
Perimetriniai ir viršutiniai tvirtinimai
Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinimo elementai. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą.
Statramsčiai, jų sujungimai ir ilginimai
Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Ilginimai ir jungtys
Tarp jų gali būti įvairių tipų pertvaros, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Skaidrios ilginimo galimybės: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio, todėl statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami.
Gipskartonio plokštės tvirtinimas
Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpnesnę ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą. Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus.
UA ir durų angos
Nors Knauf UA profilių jungti nerekomenduojama, kartais tokio sprendimo išvengti nepavyksta įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais: du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu; platesni, 75-150 mm profiliai turi dvi eiles skylių, todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2 varžtus (iš viso 4). Jei profilyje yra anga laidams, ji negali būti pernelyg didelė, plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis gali sulinkti. CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jei reikia papildomų angų viename profilyje, galima atverti vieną arba dvi angas, priklausomai nuo profilio pločio. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą (plotis 3 cm, aukštis 5 cm).
Durų angos ir papildomi profiliai
Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos. Durų angos profiliai turi išlaikyti apkrovas: jeigu bendras pertvaros aukštis > 2,6 m, durų plotis > 0,9 m ir jos sveria > 25 kg, šoniniai profiliai turi būti sustiprinti UA profilių pagalba nuo grindų iki lubų.
Deformacinės siūlės ir gipso kartono sandūros
Dėl skirtingų medžiagų įtempių atsiradimo įrengiamos deformacinės arba slydimo siūlės. Pastato konstrukcinės deformacinės siūlės būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Gipskartonio plokštės nuo kitų statybinių konstrukcijų dalių turi būti atskirtos skiriamąja juosta Knauf Trenn-Fix, suformuojant mažai pastebimą deformacinę siūlę, vadinamą slydimo siūle. Juosta lipniąja kraštine klijuojama prie CW, UW arba UD profilių prieš plokščių montavimą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, kuris užglaistomas. Siūlę užglaistyti.
Apkalos ir sienų rekonstrukcija
Esamų sienų apkalimas gipskartonio plokščių konstrukcijomis yra plačiai naudojamas renovacijoje ir naujoje statyboje. Jei išorinė siena papildomai šiltinama naudojant gipskartonio konstrukciją, tarp profilių įspaudžiami mineralinės vatos dembliai, ant jų klojama garo izoliacinė plėvelė ją priklijuojant dvipuse lipnia juosta ant profilių konstrukcijos. Nerekomenduojama naudoti didesnio nei 5 cm izoliacinio sluoksnio. Laisvai stovinti apkala pagal struktūros tipą atitinka vieną dvigubo karkaso pertvaros pusę.
Lubų konstrukcijos ir jų montavimas
Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas - vamzdžius, kabelius, ortakius. Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos - paprastas gipskartonis, akustinis gipskartonis, ugniai atsparios plokštės ar cementinės plokštės Knauf Aquapanel drėgnoms ir šlapioms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės parenkamos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais, naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamųjų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi. Jei reikia, ji išlyginama papildomomis priemonėmis.
Lubų tvirtinimo detalės
Prie esamų sienų UD profiliai tvirtinami pagrindui tinkamomis trirtinimo priemonėmis (mūrvinėmis kas 80-100 cm). Jei UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai, jei prie betoninės - betonvinės. Luboms rekomenduojama rinktis standžias pakabas, nes lubos bus stabilesnės ir mažiau trūkinės. Prie medinės perdangos pakabos tvirtinamos savisriegiais, prie betoninės - metalinėmis mūrvinėmis.
Sumontavimas ir plokščių darymas
Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Jei lubų apkala daugiasluoksnė, atskiri plokščių sluoksniai montuojami perstumtomis sandūromis. Kiekvienas plokščių sluoksnis tvirtai prispaudžiamas prie pagrindo konstrukcijos ir atskirai pritvirtinamas. Tvirtinant pirmąjį sluoksnį, atstumus tarp savisriegų galima padidinti iki 500 mm (priklausomai nuo plokštės storio). Jei antrasis sluoksnis bus pritvirtintas nedelsiant, darbai vyksta vienoje dienoje. Jei apkala daugiasluoksnė, būtina siūlių glaisti be armavimo juostos 1-ojo sluoksnio siūlėms.
Lubų jungtys ir slydimo siūlės
Lubos su pertvara galima sujungti dviem būdais: įrengiant slydimo arba šešėlinę siūlę. Geriausias sprendimas - slydimo siūlės, leidžiančios lubų konstrukcijai judėti laisvai, ypač didelio ploto luboms. Papildomai slydimo siūlės įrengiamos naudojant sandūros juostas. Knauf Trenn-Fix juosta su 6,5 cm pločiu taikoma prie UD profilio, jos krašte yra 1,2 cm pločio klijų juostelė. Juosta prikimba prie šiurkščių pagrindų. Po plokščių sumontavimo, 3-5 mm atstumu nuo juostos siūlė užpildoma glaistu. Išdžiūvus glaistui, likusi juostos dalis nupjaunama aštriu peiliu.
