CCA degumo klases kabeliai: teisės reglamentavimas, standartai ir praktika Lietuvoje

Elektros kabelių gamintojus, importuotojus ir platintojus Lietuvoje jungia Nacionalinė elektros technikos verslo asociacija (NETA), kurių atstovai nuolatos rūpinasi, kad į Lietuvos rinką patenkantys kabeliai būtų reikiamos kokybės ir atitiktų Europos Parlamento ir Tarybos 2011 m. reglamento reikalavimus. Jų iniciatyva 2017 m. parengtas ir nuo 2017-06-30 įsigaliojo originalus Lietuvos standartas LST 2010:2017 450/750V ir mažesnės vardinės įtampos elektros kabeliai su tinklinės struktūros polietileno (XLPE) arba polivinilchlorido (PVC) izoliacija ir PVC apvalkalu. PVC kabeliai skirti vidaus elektros sistemų ir buitinės įrangos stacionariąjai instalaicijai atitinka europinės kokybės reikalavimus, tačiau gaisro atveju, degdami, išskiria per daug dūmų ir dujų, kurios yra kenksmingos žmogaus sveikatai.

Deja gaisrai dar nėra retas reiškinys. Vien mūsų krašte per pastaruosius penkerius metus kasmet kyla vidutiniškai daugiau kaip 11000 gaisrų, kuriuose žūva po 123 žmones. Beveik dvigubai daugiau žmonių patiria traumas. Per šių metų pirmąjį pusmetį įvyko 7631 gaisras, kurių metu žuvo 56 žmonės ir 92 patyrė traumas. Dar 70 žmonių iš gaisrų išgelbėti. Bene dažniausiai žmonės žūva užtroškę dūmuose ar apsinuodiję nuodingomis dujomis.

Todėl asociacijos NETA iniciatyva 2018 m. parengtas ir jau galioja dar vienas pažangus originalus Lietuvos standartas LST 2011:2018 450/750 ir mažesnės įtampos ypatingų gaisrinių savybių elektros kabeliai. Apie tokių kabelių svarbą ir panaudojimą matomai daug kalbėti neverta. Mes visi daugiau ar mažiau įsivaizduojame kaip intensyviai vyksta statybos ir kokia plati tokių kabelių panaudojimo sritis.

Nacionaliniai reglamentai ir ES reglamentų kontekstas

Pagal statybos taisykles statiniai turi būti projektuojami ir statomi taip, kad nekeltų pavojaus žmonių, naminių gyvūnų ar nuosavybės saugai ir nepakenktų aplinkai. Ilgą laiką statybos taisyklės ir jose nustatyti reikalavimai skirtingose šalyse trukdė prekybai. 1988 m. gruodžio 21 d. buvo priimtas Europos Parlamento ir Tarybos reglamentas (ES) Nr. 2011 m., o 2006 m. spalio 27 d. Europos Komisija priėmė sprendimą (2006/751/EB), kuriuo nustatė elektros kabelių atskiras degumo klases, kitaip vadinamas Euroklasėmis. Reglamentuose įvardinti esminiai statinių reikalavimai ir įvairių statinių lygių reikalavimai.

Naujosios Statybos produktų reglamento pataisos skirsto kabelius į Euroklases pagal degumą. Lietuva kaip pagrindinę kabelių degumo klasę pasirinko skandinaviško lygio - Dca s2 d2 a2 (visuomeniniai pastatai, daugiabučiai ir pan.). Tiesa, svarbiose gaisro atveju patalpose - koridoriuose, laiptinėse, vestibiuliuose - klasė kiek aukštesnė - Cca s1 d1 a1. Kaip išimtis Eca klasės kabelius bus galima instaliuoti vieno ar dviejų butų pastatų instaliacijos sistemose ir gamybos bei pramonės patalpose. Europos Sąjungos statybos produktų reglamentas SPR įsigaliojo 2013 m. liepos 1 d., o darnusis EN 50575 įsigaliojo po pereinamojo laikotarpio 2017 m. Dabar reglamentas apima visus kabelius, naudojamus pastatuose ir civilinėse statybose (stacionarioji instaliacija).

NETA iniciatyva įsigaliojo 2018 m. kovo mėn. 30 d. su ypatingų gaisrinių savybių kabelių LST 2011:2018 standartu. Nuo 2017 m. šios taisyklės galioja ne tik galios kabeliams ir laidams, o visiems kabeliams su apvalkalu (elektros, ryšių, silpnų srovių, optiniams, LAN, priešgaisriniams ir t.t.).

Standartai ir jų taikymas Lietuvoje

Naujojo reglamento pagrindas yra EN 50575, o akredituotoje laboratorijoje pagal šį reglamentą atliekami įprastiniai bandymai. Remiantis EN 50575, gamintojas išduoda Eksploatacinių savybių deklaraciją (DoP), kuriame nurodoma kabelio degumo klasė ir papildomi kriterijai (dūmingumas, rūgštingumas, dalelių įrašai). Lietuvoje galioja LST 2011:2018 behalogeninių kabelių reikalavimai iki 750 V; 1 kV tinklo kabelių konstrukcijos ir bandymų reikalavimai - LST HD 604. Jei techniniame apraše nėra nurodytų standartų, kyla klausimai dėl atitikimo teisės aktams. Gamykliniai (įmonės) standartai gali būti taikomi tik tuo atveju, jei jie lygiaverčiai Lietuvos ir ES reglamentams.

Pagal TAISYKLES, visuomeniniuose pastatuose, kuriuose daugiau nei 50 žmonių, būtina laikytis ne mažesnių nei Dca2d2a2 kabelių degumo klasių, o evakavimosi keliuose - koridoriuose, laiptinėse, vestibiuliuose - aukštesnės Cca1d1a1 klasės kabeliai. Dažniausiai tokias klasę atitinka mažo dūmingumo ir behalogeniniai kabeliai, pavyzdžiui, XPJ-HF D arba XPJ-HF C-Pro iš Draka/PrYsmian grupės gaminių asortimento.

Kas yra gaisro kabelių klasės ir ką jos reiškia praktikoje

Behalogeniniai kabeliai nereiškia, kad jie yra atsparūs ugniai. Degant behalogeniniams kabeliams išsiskiria šviesūs ir beveik skaidrūs dūmai, kurių sudėtis mažina toksiškų medžiagų kiekį. Degimo klasės apima dūmų tankį, rūgštingumą, degiąsias daleles ir kt. Bandant klasifikuoti kabelį, dažnai naudojami tokie trumpiniai kaip LSZH, LS0H, LSFH, 0HLS, ZHFR ir pan. EN 61034-2 standartas tikrina dūmų sklaidą, o tam, kad kabelis būtų pripažintas mažo dūmingumo, pro dūmus turi būti praleidžiama 80 % šviesos, kai degama 1 m ilgio pavyzdžio. Behalogeniniai kabeliai gali būti ne mažiau saugūs ir netgi labiau tinkami moderniose pastatų konstrukcijose, kur svarbus matomumas evakuacijos metu.

Dūmų pavojus gaisro metu yra labai svarbus: užduotis - užtikrinti, kad evakuacijos maršrutai išliktų matomi ir lengvai pasiekiami, o halogenai degimo metu gali sukelti papildomą riziką kvėpavimo takams, akims ir odai. Todėl pasirinkimas behalogeninių kabelių dažnai laikomas prioritetu sveikatos ir saugos požiūriu, ypač viešuosiuose pastatuose.

Praktiniai patarimai projektams ir įrangos pasirinkimui

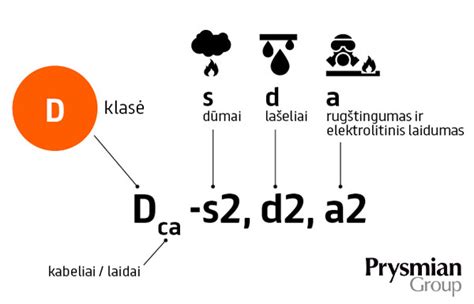

Pažymėtina, kad kabelių degumo klasės ir jų priskyrimas yra svarbūs ne tik teisiniam atitikimui, bet ir apsaugai gyvybėms bei turtui. Ekspertai rekomenduoja atidžiai tikrinti DoP dokumentus: DoP turėtų būti užpildytas su visais kriterijais (degumo klasė, dūmingumas, rūgštingumas, dalelių) ir atitikti EN 50575 bei CPR reikalavimus. Be to, įsitikinti ar kabelis, sumontuotas objekte, atitinka nurodytą degumo klasę pagal jo žymėjimą ant apvalkalo. Žymėjimai dažnai pateikiami kaip Dca s2 d2 a2, Cca s1 d1 a1 ir pan., o ką tiksliai reiškia - turi būti aišku projekto dokumentacijoje.

Draka XPJ-HF D ir XPJ-HF C-Pro kabeliai laikomi vienais iš dažniausiai rekomenduojamų mažo dūmingumo behalogeninių kabelių variantų vidaus instaliacijoms. Jie pasižymi lengvu apvalkalu, atspariu išsilydimui, tačiau išlieka lankstūs ir tinkami naudoti įvairiose patalpų konstrukcijose. Behalogeniniai kabeliai taip pat yra svarbūs priemonių komplekse, kuriais siekiama sumažinti dūmų ir nuodingų dujų išsiskyrimą gaisro metu.

Pagal Lietuvos teisės aktus ir reglamentus, svarbu atsižvelgti į tai, kad degimo klasės yra taikomos visiems kabelių tipams, įskaitant vidaus instaliacinius kabelius, nepaisant jų įtampos ar konstrukcijos. Tačiau kartais egzistuoja vietiniai įsigalioję dokumentai, kurių reikia laikytis papildomai, pavyzdžiui, kai kalbama apie konkrečias patalpas ar pastatų paskirtį. Verslas turi užtikrinti, kad visos įrengimo dalys būtų įrengtos pagal galiojančius reglamentus ir standarto DoP atitikimą.

Minimalūs patarimai ieškant tinkamiausio sprendimo

• Rinktis mažo dūmingumo (behalogeninius) kabelius visose viešose ir didelės žmonių koncentracijos patalpose.
• Įsitikinti, kad kabelio DoP atitinka EN 50575 ir CPR reikalavimus; patikrinti dūmingumo, rūgštingumo ir papildomų kriterijų įrašus.
• Patikrinti, ar produkto techniniame apraše nurodyti standartai - LST 2011:2018 ir LST HD 604 - atitinka Lietuvos reikalavimus.
• Patikimai užtepti žymėjimus ant kabelio apvalkalo ir jų atitikimą projektui - žymės gyvavimo laikotarpio metu gali būti naudingos torai.
• Kreiptis į NETA narius ar jų atstovus dėl papildomų paaiškinimų ir įrodymų apie kabelių atitiktį saugos standartams.

Galiausiai, pasirinkti kabelius, kurie padeda užtikrinti saugias evakuacijas ir įprastą veikimą net ekstremalių situacijų metu, yra būtina siekiant išvengti gyvybių praradimo ir mažinti pavojingų dūmų bei nuodingų dujų poveikį žmonėms.
