Briaunuotos perdangos plokštės yra vienas iš svarbių gelžbetoninių konstrukcijų elementų, užtikrinančių saugų namo eksploatavimą net seisminio aktyvumo zonose. Standartinis plokštės plotis - 1200 mm, įskaitant išilginės sandūros tarp plokščių plotį. Galimi skerspjūvių aukščiai parodyti (1 pav.). Dažniausiai konstrukcinis betono sluoksnis neliejamas. Tačiau dinaminėms ar didelėms koncentruotoms apkrovoms atlaikyti gali prireikti papildomo viršutinio betono sluoksnio, kurio storis - ne mažiau 40 mm, betono klasė - C 30/37.
Medžiagos ir konstrukciniai reglamentai
Monolitinio betono sluoksnį reikia įrengti tik užtaisant siūles tarp plokščių. Gelžbetonio plokščių gamyba vyksta pagal GOST įvairovę: šiuolaikinės gelžbetonio gamyklos naudoja įvairius betono tipus pagal GOST 28043-89. Svarbu! Techniniai duomenys, susiję su briaunuotomis plokštėmis (aukštis 0,41 m), nurodyti GOST 26215-86. Briaunuotų plokščių skaičiavimai atliekami naudojant specialią programinę įrangą, o skaičiavimas atliekamas kg/m². Gyvenamojo namo bazinė vertė - 400 kg/m²; apie 12 cm aukščio plokštės apkrova - 255 kg/m²; grindų lygintuvo apkrova - 110 kg/m².
Plokščių gamyboje naudojamas lengvas, sunkus arba tankus silikatinis betonas. Sunkusis betonas gali būti ženklinamas M455 arba M650. Tankis: lengvojo betono - apie 1820-2050 kg/m³, sunkiojo betono - iki 2550-2600 kg/m³. Pagrindiniai armatūros parametrai nustatomi pagal GOST; plienas armavimui turi atitikti laukiamus standartus. Briaunuotos plokštės dažnai būna stačiakampės arba retai - kvadratinės, o jų svoris per kvadratinį metrą svyruoja nuo 771 iki 825 kg. Mažo dydžio plokštės gali atlaikyti iki 2,5 tonos 1 m² plotsnei apkrovai. Plokščių aukščiai dažnai siekia 200-500 mm (HCS tipo plokštės).
Standartai ir konstrukcijos tipai
Standartinis perdangos plokštės plotis - 1200 mm. Galima gaminti siauresnes plokštes, pjaunant jas išilgai, laikantis principo, kad laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą, ir užtikrinti simetrišką armatūros išdėstymą. TT skerspjūvio plokštės plačiai taikomos prekybinių, gamybinių, parkavimo paskirties pastatų perdangoms ir denginiams; jų matmenys iki 2860 mm pločio ir 900 mm aukščio. Išilgai siaurintoms plokštėms klojiniai turi būti konfigūruojami taip, kad laikomoji jėga būtų išlaikyta, o armatūra - simetriškai išdėstyta.
TT plokščių skerspjūviai suformuoti taip, kad briaunų galuose galima suformuoti iškandimus, o išėmų dydžiai lentynose - maksimalūs nurodyti lentelėse (žr. 1-5 pav.). Briaunia plokščių laikomoji galia priklauso nuo briaunų geometrijos, o išėmų ir angų vietą reikia nurodyti iš anksto, nes jos sumažina laikomąją galią.
Montavimas ir kėlimo technika
Monolitinę perdangą klojantis kranas yra privalomas plokštėms kelti. Keltas turi pakilti į didelį aukštį be iškraipymų, lygiagrečiai horizontui. Dėl keliamosios technologijos taikomos specialios metalinės ausys (kėlimo kilpos) - jos turi būti tvirtos ir patikimos, patikrintos dėl defektų ar įtrūkimų. Plokštės keliamos už kėlimo kilpų, kurios gali būti trosinės, armatūrinės arba įsukamos; dažnai naudojami keturšakiai kėlimo stropai (grandinės). Jei plokštė ilga ir sunkia (>20 m), gali būti numatyta po keturias kilpas ant kiekvieno galo, ir keliama naudojant du kranus arba vieną kraną su specialiai tam pagamintu traversu ar ilgesniais kėlimo stropais. Svarbu laikytis kampo ≤ 90° tarp stropo šakų.
Prieš montavimą svarbu patikrinti, ar rygliai ir lentynos tinkamai palaiko plokštes, valyti kontaktines vietas ir patikrinti paviršius altitudes. Ypač svarbu T formos skerspjūvio plokščių montavimo ypatumams - jos yra nestandartinės ir reikalauja kruopščios priežiūros. Montuojant plokštes, abi jų galai turi būti tolygiai ir tiksliai nuleisti ant atraminių paviršių, kitaip gali įvykti deformacijos ar pažeidimai.
Specialūs akcentai apie dizainą ir skaičiavimus
Pasirinkus briaunotas plokštes kaip grindis, turėtumėte remtis atliktais skaičiavimais, kurie nurodo tam tikrų apkrovų atsparumą. Plokščių skaičiavimai atliekami naudojant programinę įrangą; įprasta apkrovimo schema plokštėms - dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova (kN/m² arba kPa). Žinodami reikiamą skaičiuotinę apkrovą bei gaminio ilgį, lengvai pasirenkame plokštės aukštį ir armatūrą pagal gamintojo laikomųjų galių lenteles.
Briaunuotų plokščių ilgis gali svyruoti nuo 2,2 iki 12,5 m; plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės be pakėlimo kilpų, o užsakovams suteikiami specialūs griebtuvai montavimui; plokštės gali būti tiekiamos su pakėlimo kilpomis papildomai. TT plokščių skerspjūviai gali būti iki 3200 mm pločio, tačiau tai reikalauja klojinų perkonfigūravimo ir didesnės kainos. TT plokščių užsakovams dažnai siūlomas įvairių geometrijų pasirinkimas, įskaitant išėmų ir įpjovimų lentynose bei galimybes formuoti apvalias angas technologiniams vamzdynams.
Praktiniai patarimai projektuotojams ir montuotojams
- Prieš montavimą būtina paruošti plokštumą - ji turi būti plokšti, skirtumai leidžiami, bet ne didesni kaip 20 mm; taip pat būtina idealiai tiksliai išmatuoti vandens lygį pagrinde.
- Klojimo darbams naudoti tik tinkamus klojinus ir griežtai laikytis konstrukcijos schemų; tarpai užtaisyti cemento skiediniu santykiu 1:3 prieš plokštės pakėlimą.
- Laikyti plokštes ant lygaus paviršiaus, strypais jų galai turi būti atitverti ne mažesniu 50 mm tarpu tarp jų.
- Įsitikinti, kad kyla plokščių iškeliami atitinkamai - laikyti padarytas tarpus ir sankirtas, kad plokštės neišsuktų ar nenukryptų.
- Atsižvelgti į sienų ir plokščių kontaktų saugą, o tarpai tarp plokščių užpildyti technine vata ir tinko skiediniu.
Pridėtinė informacija apie gaminius ir sertifikavimą
AB „AKSA“ siūlo kiaurymėtas perdangos plokštes (HCS) su plokštėmis, skirtomis dideliems langams perdengti ir aukštoms apkrovoms. HCS plokštės yra suprojektuotos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visi gaminiai žymimi CE ženklu ir turi gamybos sertifikatus. Plokščių montavimui teikiami nemokami griebtuvai, o papildomai galima užsisakyti kilpų plokštes su pakėlimo kilpomis. TT skerspjūvio plokštės plačiai taikomos prekybos, pramonės, parkavimo ir gyvenamųjų objektų projektuose.
Formos ir geometrijos keičiasi: briaunų pločiai ir aukščiai, lentynų storis ir išėmų vietos gali būti pritaikomi pagal užsakymą. Išilgai plokščių gali būti iškasti įtrūkimai, o briaunų ardinių plokščių skerspjūvio kampai ir klojinių konfigūracija užtikrina pagrindinę plokščių laikomąją galią. Briaunuotų plokščių apskritai laikomos saugiu pasirinkimu dėl jų atsparumo garso izoliacijai ir šilumos laidumui.
Plokščių matmenys: aukščiai 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50). Iš anksto įtemptos kiaurymėtosios plokštės - plačiai naudojamos jau daugiau nei 50 metų. Diegiant jas, būtina laikytis ETN įtempimo ir klojinio jų klojinių projektų, kad užtikrinti nuoseklų ir stabilų laikymą, o plokštės viršutinė dalis būtų tolygiai iškeliama per visą ilgio tarpą.

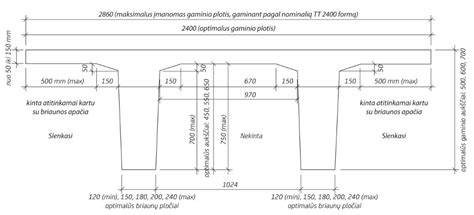

Vidinės klojinio dalys tarp briaunų nekinta, taip pat nekinta klojinio plokštumų kampai; galima keisti briaunų plotį ir aukštį, lentynų storį. 1 pav., 2 pav., 3 pav. pateikia scheminius pavyzdžius ir optimaliausius bei ribinius matmenis. Maksimalus išėmų dydis pateiktas 1 lentelėje. Briaunų atraminėse zonose leidžiamos tik inkarinės mažo diametro kiaurymės. Išėmų ir angų padėtį bei matmenis reikia nurodyti iš anksto, nes jos sumažina laikomąją galią.
Galiausiai svarbu nepamiršti, kad tinkamai paruoštas paviršius ir iš anksto suplanuota montavimo sekos užtikrina ilgalaikį pastato tarnavimo laiką.
