Bituminės čerpės yra lankstesnės nei tradicinės keramikinės ar betoninės, jos geriau prisitaiko prie temperatūros svyravimų, bet kartu ir trapesnės mechaniniam poveikiui. Bituminės čerpės yra gaminamos mirkant stiklo ar celiuliozės pluoštą bitumo masėje, jų paviršius vėliau yra padengiamas mineralinėmis granulėmis. Bituminių čerpių struktūra - tai kelių sluoksnių sandara su bitumu, stiklo audiniu ar celiuliozės baze.
Bituminė stogo danga yra gaminama iš bitumo masėje išmirkyto celiuliozės ar stiklo pluošto. Čerpės - stilingos, ilgaamžės, bet jų aukšta kaina ir stogui tenka didelė apkrova. Bituminė stogo danga iš čerpelių ar bituminio šiferio dažniausiai naudojama šlaitiniams stogams, o sutapdintiems, plokštiems stogams dažnai pasirenkamos dviejų sluoksnių prilydomos stogo dangos.
Bituminių čerpių savybės ir praktiniai niuansai
Bituminės čerpės savo prigimtimi yra sandarinimo sluoksnis - jos apsaugo namus nuo lietaus, sniego ir drėgmės. Viršutinis čerpės paviršius padengtas bazalto skaldele, suteikiančia spalvą ir apsaugančia bitumą nuo ultravioletinių saulės spindulių bei mechaninių pažeidimų. Daugiau kaip 60 proc. dengiant stogą bituminėmis čerpėmis, šlaitinis nuolydis turi būti ne mažesnis nei 15 laipsnių.
Bituminės čerpės labiausiai tinka sudėtingos konstrukcijos ir didelio ploto stogams, kai yra daug įvairių nuolydžių. Būtent dėl savo lankstumo šią stogo dangą itin patogu montuoti sudėtingų konstrukcijų stoguose. Lankstumas esant žemai temperatūrai - Katepal stogo čerpeles yra lanksčios netgi esant žemai temperatūrai.
Vienas iš didžiausių privalumų yra jų itin gera atsparumo aplinkos įtakai savybė. Bituminės čerpės, pagamintos iš aukštos kokybės bitumo ir stiklo pluošto, užtikrina ilgaamžiškumą ir atsparumą drėgmei. Danga šalčiui atspari. Bituminės čerpės yra gaminamos mirkant stiklo pluoštą bitumo masėje, kurio paviršius vėliau yra padengiamas mineralinėmis granulėmis.
Ekspertai pastebi, kad naudojamas bitumas stogui yra itin degus, neatsparus ultravioletiniams spinduliams - praranda spalvą, paviršius ima trūkinėti. Bituminė stogo danga taip pat yra jautri temperatūros pokyčiams: ją neigiamai veikia ir karštas, ir šaltas oras. Tačiau naujoviškos bituminės čerpės įrodė savo patvarumą tiek svilinančio karščio, tiek stingdančio arktinio šalčio oro sąlygomis.
Svoriai: bituminės vs betoninės ir keramikinės čerpės
Bituminių čerpių stogo dangos svoris dažniausiai yra apie 20 kg į kv. metrą (bituminėms čerpelėms įrengti reikia OSB + ritilinės bituminės dangos + čerpės, apytikslis svoris 20 kg į kv. metrą). Betoninių ir keraminių čerpių svoris dažniausiai siekia apie 40-45 kg į kv. metrą. Kiti šaltiniai nurodo, kad betoninės čerpės sveria apie 40 kg/kv. m, o Monier palengvintos betoninės čerpės 1 m2 gali sverti 20-24 kg.
Nors viešoje erdvėje sklando pasisakymai, esą čerpinis stogas per sunkus ir gali neatlaikyti, dėl to galite būti visiškai ramūs: stogo danga yra tik viena dedamoji dalis, ką turi atlaikyti stogas. Kai kuriais atvejais sunkus stogas netgi yra papildomas privalumas - ypač kai statinys su stačiu šlaitu, karkasinis arba iš rąstų.
Kaip vertinti ar konstrukcija atlaikys didesnį svorį?
- Pirmasis ir svarbiausias klausimas - ar jūsų stogas išlaikys papildomą naštą? Į šį klausimą tiksliausiai Jums galėtų atsakyti konstruktorius, kuris projektavo Jūsų stogo konstrukciją.
- Jei konstruktorius vadovavosi galiojančiu STR, jis turėjo skaičiuodamas stogo apkrovas vertinti sniego, vėjo bei vid. svorio žmogaus apkrovas, kurios sudaro minimaliai ~8-10 kartų didesnes vertes, nei pačios stogo dangos svoris (~350-400 kg/m2).
- Konstruktoriai skaičiuodami apkrovas taiko minimalų koeficientą 1,25, kas reiškia, jog apsidrausdami jie skaičiuoja 25% didesnę apkrovą, o tai yra ne mažiau, kaip + ~90-100 kg/m2.
- Tad padarius stogo konstrukciją vadovaujantis galiojančiais STR, kokią stogo dangą rinktis nėra jokio skirtumo, nes tiks bet kokia esanti rinkoje. Realiai sniegas ir vėjas nulemia apkrovas, o ne pati stogo danga (t.y. jos svoris).
Skaičiuojant stogo svorį, nepamirškite jog stiprus vėjas prideda +/- 4 tonas "svorio" stogui, o sniegas gali ir 20 tonų pridėti. Stogo konstrukcijos turi laikyti 300 kg/m2. Jei skaičiuosime jog bituminių čerpių stogas sveria 20 kg/m2, o čerpių apie 40 kg/m2, tai apkrovos bus analogiškai 6,6% bitumui ir 13,3% čerpėms (skaičiuojant pagal tai, jog stogas turi laikyti 300 kg/m2).
Praktiniai patarimai renkantis dangą ir planuojant galimą keitimą
Parenkant gegnių medieną, dažniausiai renkasi 5x20 gegnes. Jas sustačius kas 60 cm galima kloti tiek čerpes (betonines, keramines), tiek bitumą tiek kitas stogo dangas. Dažniausia kokybiški statytojai daro gegnyną tinkantį visoms dangoms, nes stogo danga sudaro tik ~30% viso svorio - kitas svoris yra sniegas, oro slėgis, garso bangos ir t.t.
Jei gegnės yra min 5x20 cm ir atstumai tarp jų apie 60 cm, ir visi sutvirtinimai kokybiški - tai tikrai laikys bet kurią dangą iš jūsų išvardintų. Reikėtų daugiau informacijos apie konstrukciją (gegnių profilis, ilgis, atstumas tarp gegnių, šlaito nuolydis). Labiau jus pakonsultuotų koks architektas‑konstruktorius.
Jeigu namas ne naujos statybos, keičiant dangą stogo konstrukciją įprastai reikia sutvirtinti. Naujo namo stogo konstrukcija projektuojama, kad atlaikytų 200-300 kg/m² apkrovas (šlapias sniegas, vėjas, stogo danga, konstrukcijų svoris).
Bituminės čerpės ir saulės elektrinės: papildomi iššūkiai
Pirmiausia - ar jūsų stogas išlaikys papildomą naštą? Saulės elektrinės panelis vidutiniškai sveria apie 18-22 kg, plius montavimo konstrukcija, kuri gali pridėti dar 10-15 kg vienam paneliu. Bituminių čerpių stogai dažnai montuojami ant lengvesnių medinių konstrukcijų, palyginti su tradiciniais čerpių stogais. Tai reiškia, kad konstrukcinė galia gali būti ribota.
Ypač svarbu įvertinti ne tik bendrą svorį, bet ir jo pasiskirstymą. Saulės paneliai montuojami ant bėgių sistemos, kuri perduoda apkrovas į stogo konstrukciją per tvirtinimo taškus. Standartinis montavimas apima specialių kablių ar varžtų įsriegimą tiesiai į stogo konstrukciją. Kiekvienas toks tvirtinimo taškas - tai potenciali nuotėkio vieta.
Bituminės čerpės turi būti tvirtinamos tik tam tikrose vietose. Negalima tiesiog įsukti varžto bet kur - reikia pataikyti į gegnę ar kitą konstrukcinį elementą. Ne visos montavimo sistemos tinka bituminėms čerpėms. Standžios bėgių sistemos yra populiariausios - aliuminio profiliai tvirtinami prie stogo specialiomis kabėmis, o prie jų jau montuojami paneliai. Integruotos montavimo sistemos bando sumažinti tvirtinimo taškų skaičių, naudojant platesnes atramas ir paskirstydamos apkrovas.
Saulės panelės ant stogo veikia kaip burė - jos kuria papildomą vėjo apkrovą. Bituminių čerpių stogai dažnai turi mažesnį polinkio kampą nei tradiciniai, o tai reiškia, kad vėjo poveikis gali būti dar didesnis. Todėl tvirtinimo sistema turi būti skaičiuojama ne tik vertikaliosioms apkrovoms (svoris, sniegas), bet ir horizontaliosioms bei keliamosioms jėgoms.
Dar vienas aspektas - oro cirkuliacija po paneliais. Saulės paneliai šyla veikdami, ir jei po jais nėra pakankamos ventiliacijos, šiluma gali kauptis ir paveikti bitumines čerpes. Bitumas minkštėja aukštoje temperatūroje, o tai gali sukelti deformacijas ar net čerpių nuslydimą.
Elektros darbai ir tvirtinimai
Kai paneliai jau sumontuoti, prasideda elektros darbai. Labiausiai paplitęs sprendimas - kabelių vedimas specialiais kanalais, kurie tvirtinami prie montavimo konstrukcijos arba vedami po čerpėmis. Inverterio vieta taip pat turi būti apgalvota. Jei jis montuojamas palėpėje ar pastogėje, reikia užtikrinti, kad būtų pakankama ventiliacija. Įžeminimas - dar viena kritinė dalis. Montavimo konstrukcija turi būti tinkamai įžeminta, o tai reiškia papildomus laidus ir jungčių taškus.
Eksploatacija ir priežiūra
Saulės elektrinė ant bituminių čerpių - tai ne „pastatei ir pamiršai” sprendimas. Pirmiausia - panelių valymas. Dulkės, lapai, paukščių išmatos - visa tai mažina efektyvumą. Ant bituminių čerpių stogų dažnai kaupiasi daugiau nešvarumų, nes paviršius yra šiurkštesnis nei metalo ar stiklo.
Antra - reguliarus stogo patikrinimas. Bent kartą per metus verta apžiūrėti tvirtinimo taškus, patikrinti, ar nėra nuotėkio požymių, ar čerpės nepažeistos. Bituminės čerpės turi ribotą tarnavimo laiką - paprastai 15-25 metai, priklausomai nuo kokybės ir eksploatacijos sąlygų. Saulės paneliai tarnauja ilgiau - 25-30 metų ar net daugiau.
Montavimo ypatumai ir papildomi komponentai
Montavimo instrukcijas rasite ant kiekvienos bituminių čerpelių pakuotės pritvirtintos etiketės. Montuojant bitumines čerpeles būtinai maišykite 4-5 pakuočių lapus, paimdami pakuotes iš įvairių padėklo vietų. Jeigu pasitaikytų skirtingos partijos čerpelių, išsidėliokite daugiau pakelių ir atidžiai derinkite spalvas.
Siekdami užtikrinti pilną stogo apsaugą ir estetinę išbaigtumą, siūlomas platus komplektuojančių elementų pasirinkimas. Tarp jų yra: hidroizoliaciniai paklotai, ventiliatoriai, hermetikai. Hidroizoliaciniai paklotai: Gaminami iš SBS modifikuoto bitumo, stiklo pluošto, smėlio ir antracito. Kai kurie iš jų yra savaime limpantys ir gali būti naudojami kaip laikina hidroizoliacija iki 6 mėnesių.
Kaip elgtis, jei nusprendėte keisti dangą iš bituminės į betoninę/keraminę?

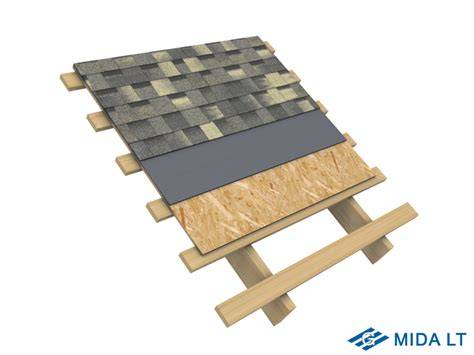

Bituminėms čerpelėms įrengti reikia OSB+ritilinės bituminės dangos+čerpelės, apytikslus svoris 20 kg į kv. metrą, o čerpės tiek betoninės tiek keraminės apytiksliai 40-45 kg į kv.m. Ar atlaikys stogo konstrukcija 25 kg į kv. metrą didesnį svorį nei projektuota? Į šį klausimą tiksliausiai Jums galėtų atsakyti konstruktorius, kuris projektavo Jūsų stogo konstrukciją.
Tačiau realiai, jei konstruktorius vadovavosi galiojančiu STR (o taip privalo būti), jis turėjo skaičiuodamas stogo apkrovas vertinti ir sniego, vėjo bei vid. svorio žmogaus apkrovas, kurios sudaro minimaliai ~8-10 kartų didesnes vertes, nei pačios stogo dangos svoris (~350-400 kg/m2). Tad padarius stogo konstrukciją vadovaujantis galiojančiais STR, kokią stogo dangą rinktis nėra jokio skirtumo, nes tiks bet kokia esanti rinkoje.
Jeigu vis dėlto kyla abejonių, rekomenduojama kreiptis į konstruktorių ir pateikti informaciją apie gegnės profilį, ilgį, atstumą tarp gegnių, šlaito nuolydį. Be to, galima apsvarstyti palengvintas betonines čerpes (pvz., MONIER), kurių 1 m2 sveria 20-24 kg.
Apsvarstyti privalumai ir trūkumai renkantis bitumines čerpes
- Privalumai: tvirtumas ir ilgaamžiškumas (pagamintos iš aukštos kokybės bitumo ir stiklo pluošto), estetika, atsparumas UV, lankstumas, gera garso izoliacija, lengvas montavimas, platus spalvų ir formų pasirinkimas.
- Trūkumai: jautrumas UV spinduliams ir temperatūros pokyčiams, degumas, poreikis tankesnei konstrukcijai ir papildomoms tvirtinimo detalėms, galimi papildomi kaštai sandarinimo mazgams.
Iš Vizijos į Realybę: Saulės Elektrinės Montavimo Procesas
Renkantis dangą atkreipkite dėmesį
- Ilgaamžiškumas, degumą, ekologiškumą, kainą, estetiką.
- Jei siekiate ilgaamžiškos, nedegios, ekologiškos ir nebrangios dangos - verta apsvarstyti plieninę stogo dangą (skardinį stogą), tačiau ji turi kitokių estetikos ir montavimo ypatumų.
- Bituminė čerpė kaina yra viena pigiausių stogo dengimo medžiagų, tačiau įvertinkite visą paketą: OSB, paklotus, tvirtinimo detales ir darbo sudėtingumą.
Rekomendacijos praktiškai
- Prieš keičiant dangą ar montuojant saulės elektrinę, pasitarkite su konstruktoriaus.
- Patikrinkite gegnės matmenis, jų atstumus ir bendrą stogo konstrukcijos būklę.
- Jei planuojate saulės elektrinę, pasirinkite montavimo sistemą, tinkamą bituminėms čerpėms, ir užtikrinkite tinkamą vėjo ir šilumos analizes.
- Numatykite reguliarų patikrinimą ir priežiūrą: bent kartą per metus apžiūrėti tvirtinimo taškus ir stogo būklę.
- Pasitikėkite tik patikrintais specialistais, kurie turi patirties dirbant su bituminėmis čerpėmis. Paprašykite pažymų, pasidomėkite ankstesniais projektais, negailėkite laiko konsultacijoms.
Bituminių čerpelių stogas - praktiškas sprendimas, ypač tinka sudėtingoms formoms ir mažesniems nuolydžiams. Tačiau planuojant stogo dangos keitimą ar papildomas apkrovas (pvz., saulės elektrinę) būtina vertinti ne tik pačią dangą, bet ir visą konstrukciją, vėjo bei sniego poveikį bei montavimo ypatumus.
