Grindinio šildymo valdymas ir automatika yra svarbi grindinio šildymo sistemos dalis, leidžianti efektyviai valdyti šilumos paskirstymą. Patalpos termostatai: Grindų šildymo termostatas yra svarbus įrenginys, leidžiantis valdyti vandeninio grindų šildymo sistemą. Jutikliai: Termostatas turi jutiklį, kuris fiksuoja dabartinę grindų paviršiaus temperatūrą. Valdymo moduliai: Valdymo moduliai analizuoja jutiklio duomenis ir reguliuoja šildymo sistemos darbo režimą. Grindinio šildymo automatika padeda išlaikyti norimą temperatūrą patalpose ir taupo energiją. Ši sistema apima patalpos termostatą su ekranu, kuris leidžia jums nustatyti norimą kambario temperatūrą nuo 5°C iki 35°C. Grindinis šildymas šiais laikais yra vienas populiariausių pasirinkimų daugeliui namų.
Termostatų tipai ir jų ypatybės
Palyginti su kitais šildymo būdais, grindinis šildymas tinkamas ilgalaikiam naudojimui. Tinkamai įrengtas vandeniu šildomų grindų termostatas leidžia palaikyti stabilų komfortą, valdyti atskiras patalpas (zonas) ir ženkliai sumažinti energijos suvartojimą. Termostatų tipų ir jų ypatybių apžvalga: kad pasirinkimas būtų pagrįstas, verta trumpai apžvelgti, kuo skiriasi skirtingi termostatų tipai, kaip jie montuojami ir nuo ko priklauso jų suderinamumas su šildymo sistema.
- Valdymo tipas. Termostato valdymo tipas lemia, kaip tiksliai galėsite reguliuoti temperatūrą skirtingu paros metu. Programuojamas termostatas leidžia nustatyti norimą temperatūros palaikymo grafiką - pavyzdžiui, kad šildymas būtų mažesnis miegant ar jums būnant darbe, ir vėl pakiltų prieš grįžtant.
- Šildymo tipas. Svarbu atsižvelgti ir į tai kokio tipo šildymo sistema įrengta jūsų namuose. Radiatoriams dažniausiai pakanka vieno kambario termostato, kuris reguliuoja viso aukšto ar namo šildymą per katilą ar šilumos siurblį. Laidinis termostatas montuojamas su laidais, tiesiogiai jungiamais prie šildymo sistemos. Belaidis termostatas veikia radijo ryšiu ir nereikalauja laidų.
- Suderinamumas. Pirmiausia - ar jis tinka jūsų katilui: tam reikia žinoti, ar katilas palaiko OpenTherm, ar veikia su paprastu on/off valdymu. Taip pat reikėtų žinoti, kiek laidų yra atvesta į planuojamą termostato vietą.
- Papildomos funkcijos. Wi‑Fi valdymas, valdymas balsu (Google Home, Alexa), energijos taupymo režimai, apsauga nuo užšalimo, zoninis valdymas.

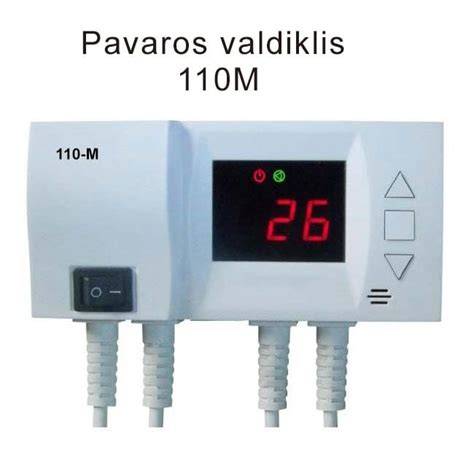

Vandeniu šildomų grindų termostatas - tai valdymo įrenginys, kuris reguliuoja šilumos tiekimą į grindų kontūrus pagal nustatytą temperatūrą. Termostatas pats tiesiogiai nešildo grindų. Jo funkcija - perduoti signalą pavarai ant kolektoriaus, kuri atidaro arba uždaro vandens srautą grindų vamzdžiuose. Svarbu suprasti, kad vandeniu šildomų grindų termostatas nėra tas pats, kas kolektorius ar siurblys. Kolektorius paskirsto šilumą, o termostatas sprendžia, kuri patalpa ir kada tą šilumą gaus.
Termostato vieta, davikliai ir histerezė
Temperatūra matuojama patalpos oro arba grindų paviršiaus davikliu. Oro temperatūros matavimas leidžia palaikyti komfortišką patalpos klimatą, o grindų daviklis apsaugo nuo per didelio grindų įkaitimo. Ant grindinio šildymo termostato nustatoma histerezė - temperatūros nuokrypis, kuriame sistema dar veikia. Pavyzdžiui, nustatytas 20 °C, šildymas įsijungia kai temperatūra nukrenta iki 19,5-19,75 °C. Dėl inertiškumo vandeniu šildomų grindų, temperatūra gali dar kilti ar kristi po uždaryto ar atidaryto kontūro.
Vandeniu šildomų grindų valdymo principas
Vandeniu šildomų grindų sistema be termostato negali veikti efektyviai. Nors pats šildymas vyksta per kolektorių, vamzdžius ir šilumos šaltinį, termostatas lemia, kada ir kiek šilumos patenka į konkrečią patalpą. Vandens šildomų grindų termostatas - valdymo įrenginys, kuris reguliuoja šilumos tiekimą į grindų kontūrus pagal nustatytą temperatūrą. Pavara atidaro konkretų kontūrą ir leidžia šiltam vandeniui cirkuliuoti. Termostatas nevaldo vandens temperatūros - ją nustato katilas, šilumos siurblys arba maišymo mazgas.
Oras arba grindų paviršiaus daviklis matuoja temperatūrą. Oro daviklis palaiko komfortą, o grindų daviklis apsaugo nuo perkaitimo. Termoreguliatoriai su histerezės algoritmu gali būti netinkami kai turi didelį inertiškumą, todėl dažnai naudojami twistiniai ar TPI algoritmai, kurie savarankiškai mokosi ir padeda išvengti peršalimo ar perkaitimo.
Termostatų pasirinkimas ir įrengimas
Renkantis vandeniu šildomų grindų termostatą, svarbu suprasti, kokią temperatūrą jis reguliuos - grindų arba patalpos oro. Oro termostatas matuoja patalpos oro temperatūrą, grindų termostatas - grindų paviršiaus temperatūrą. Dažnai naudojami kombinuoti termostatai, turintys abu daviklius. Prieš montavimą visada išjunkite šildymo sistemą, nuimkite seną termostatą, jei turite, arba pažymėkite laidus.
Spindulinio grindų šildymo termostato įrengimas yra paprastas procesas, kurį galima atlikti turint pagrindinius „pasidaryk pats“ įgūdžius. Laidinėse sistemose kambario termostatas prijungiamas prie komutavimo centro 3 arba 4 laidų kabeliu. Jei grindų šildymas yra vienintelis šilumos vartotojas, verta valdyti katilo šildymo režimą per komutavimo centrą arba belaidį modulį, kuris gali išjungti katilą kai visi kontūrai uždaryti. Taip sumažinami įjungimo/išjungimo ciklai ir kuro sąnaudos.
Dažniausiai pasitaikančios klaidos ir jų prevencija
Netinkama daviklio vieta yra dažna problema. Netinkamas pavarų tipo pasirinkimas taip pat gali lemti netikslų veikimą. Dažna problema - neteisingas grindų daviklio montavimas (pvz., įbetonavimas be apsauginio vamzdelio arba per arti šildymo vamzdžio). Elektros jungimuose pasitaiko klaidų: sujungiama fazė ir nulis, arba nesuderinti valdymo kontaktai. Šios klaidos gali sukelti sisteminį neveikimą arba pavaros pažeidimus.
Beok TGM50 ir kiti išmanieji sprendimai

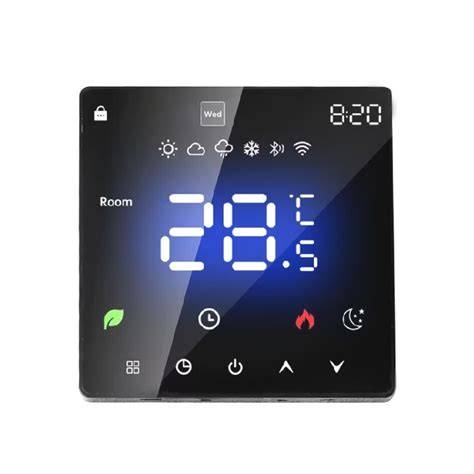

Išmanus termostatas gali būti labai praktinis sprendimas. Pavyzdžiui, Beok TGM50 grindų šildymo termostatas palaiko WiFi nuotolinio valdymo pultą, o programėlė TUYA leidžia valdyti termostatą iš bet kur. Taip pat galima integruoti su balso pagalbininkais, tokiais kaip Google Home ar Amazon Alexa.
Dažniausiai užduodami klausimai
- Ar vandeniu šildomoms grindims būtinas termostatas? Taip, termostatas yra būtinas norint reguliuoti šildymą pagal patalpos poreikius.
- Ar vienas termostas gali valdyti kelis grindų kontūrus? Taip, jei yra prijungtas prie to paties kolektoriaus ir bendra apkrova neviršija leistinų ribų.
- Kur geriausia montuoti termostatą? Patalpos sienoje, apie 1,2-1,5 m aukštyje, toliau nuo tiesioginių saulės spindulių ir skersvėjų.
- Ar grindų temperatūros daviklis būtinas? Nereikia, tačiau labai rekomenduojamas, ypač kai grindų danga jautri karščiui.
- Ar galima termostatą prijungti savarankiškai? Teoriškai taip, bet dėl saugumo ir patikimumo rekomenduojama kreiptis į specialistą.
Kaip pasirinkti tinkamą grindų šildymo temperatūrą? Paprastai kambario grindų šildymo temperatūra 18-22 °C, priklausomai nuo patalpos ir gyvenimo ritmo. Dienos metu - apie 20 °C, miegamajame - apie 18 °C, svetainėje - apie 20 °C, vaikų kambaryje - ~22 °C. Dažnai mitas, kad užtenka tik nustatyti temperatūrą ant kolektoriaus maišymo mazgo - iš tiesų reikalinga automatika, kad būtų užtikrintas komfortas visose patalpose. Inertiškumas - pagrindinis vandens grindų trūkumas, todėl temperatūrą reikia atidžiai subalansuoti ir įvertinti zonų poreikius. Tokioms sistemoms būtina nuspręsti dėl zonų skaičiaus, kuris atitinka kambarių termoreguliatorių skaičių. Centralė sujungia visas pavaras į vieną kontrolės centrą, o jų valdymui gali būti naudojami laidiniai arba belaidžiai komponentai. Jei grindų šildymas yra vienintelis šilumos šaltinis, rekomenduojama reguliuoti katilo režimą per centrą ar atskirą belaidį modulį, kuris uždaro katilą kai kontūrai uždaryti, taip prailginant katilo tarnavimo laiką ir sumažinant kuro sąnaudas.
Grindinio šildymo temperatūros praktika
Papildomai: zoninis valdymas leidžia kiekviename kambaryje nustatyti skirtingą temperatūrą. Teigiamos sąlygos yra glaudžiai susijusios su pasirenkamų termostatų tipu, jų gebėjimu prisitaikyti prie gyvenimo ritmo ir galimybe integruoti su išmaniosiomis namų sistemomis. Taip pat svarbu suprasti, kad termostatas reguliuoja tik srautą, o galutinę temperatūrą dažnai lemia katilas arba šilumos siurblys.
Veiklos atžvilgiu galimos kelios scenarijaus versijos: centralė su automatiniu uždarymu, centralė su balsu valdymu, nuotolinė prieiga per mobilinę programėlę ir kt. Svarbu atsiminti, kad pagrindinis vandeniu šildomų grindų trūkumas - jų inertiškumas, todėl reikia derinti iš anksto planuojant sistemas ir suprasti, kaip greitai reaguoja kiekviena zona.
