Betono kokybė daugiausia vertinama pagal atsparumą gniuždymui, nes gniuždymo stipris tiesiogiai lemia betoninių konstrukcijų elgesį ir ilgaamžiškumą. Gniuždymo stipris žymimas raidžių ir skaičių seka. Pavyzdžiui, „B 25“ laikomas normaliu betonu, kurio gniuždymo stipris yra 220 kg / cm². Yra daug tarpinių verčių iki aukščiausios „B 55“ stiprumo klasės.

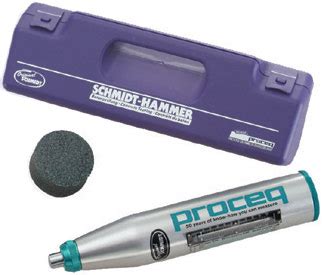

Vienas iš patikimiausių ir plačiausiai naudojamų betono stiprumo nustatymo prietaisų pasaulyje yra Original Schmidt plaktukas. Sukurtas „Proceq“ kompanijos, šis įrankis yra laikomas aukso standartu neardomojo betono bandymo srityje. Dėl savo tikslumo, ilgaamžiškumo ir paprasto naudojimo, Original Schmidt yra pirmasis pasirinkimas profesionalams visame pasaulyje.
PCE HT 225A betono bandymo plaktukas, dar vadinamas betono kietumo plaktuku arba šveicarišku plaktuku, naudojamas paviršiaus kietumo ir gniuždymo stiprio matavimams. Tai itin tikslus ir patikimas betono stiprumo, trapumo matuoklis.
Kaip veikia Schmidt plaktukas?
Prietaisas matuoja betono paviršiaus atsparumą, naudodamas atšokimo metodo technologiją (angl. rebound principle). Schmidto plaktukas buvo išrastas dar 1948 m., dėka mokslininko iš Šveicarijos Ernesto Schmidto darbo. Mechaninio metodo pagrindas - kontroliuoti betono stiprumo ir kitų jo mechaninių savybių ryšį. Nustatymo procedūra šiuo metodu pagrįsta drožlėmis, atsparumu plyšimui, kietumu suspaudimo momentu. Šis prietaisas taip pat vadinamas sklerometru.
Sklerometro veikimo pagrindas yra atšokimas, pasižymintis elastingumu, kuris susidaro matuojant smūgio impulsą, atsirandantį konstrukcijose, kai jos yra apkraunamos. Matuoklio įtaisas pagamintas taip, kad po smūgio į betoną spyruoklių sistema suteikia smogėjui galimybę laisvai atšokti. „Schmidt“ važiuojantis traktorius veikia apskaičiuodamas smūgio impulsus, atsirandančius apkrovos metu.
Naudojimo sritys
Kietumo testeris buvo pritaikytas šiose srityse:
- betono gaminio, taip pat skiedinio stiprumo matavimas;
- padeda nustatyti silpnąsias betoninių gaminių vietas;
- leidžia kontroliuoti gatavo objekto, surinkto iš betoninių elementų, kokybę.
Matavimo principai ir tikslumas
Smūgiai daromi ant kietų paviršių, kurie neturi metalinės armatūros. Būtina atlikti matavimus mažų matmenų srityse. Jie iš anksto nubrėžiami į kvadratus, o tada tiriami po vieną. Kiekvienas stiprumo rodmenis turi būti užregistruotas, o tada palyginti su ankstesniais. Proceso metu verta laikytis 0,25 cm atstumo tarp dūžių. Kai kuriose situacijose gauti duomenys gali skirtis vienas nuo kito arba būti identiški.
Svarbu! Jei matavimo metu smūgis patenka į tuščią užpildą, tada į gautus duomenis neatsižvelgiama.
Schmidt plaktukų tipai ir jų charakteristikos
Pagal veikimo principą betoninių konstrukcijų stiprumo matuokliai skirstomi į keletą potipių.
Sklerometras su mechaniniu poveikiu
Jame yra cilindrinis korpusas, kurio viduje yra smūginis mechanizmas. Šiuo atveju pastarasis turi indikatoriaus skalę su rodykle, taip pat atstumiančią spyruoklę. Šio tipo Schmidt plaktukas buvo pritaikytas nustatant betoninės konstrukcijos stiprumą, kurio diapazonas yra nuo 5 iki 50 MPa. Šio tipo skaitikliai naudojami dirbant su betoniniais ir gelžbetoniniais objektais.
Ultragarsinis stiprumo testeris
Jo konstrukcijoje yra įmontuotas arba išorinis blokas. Rodmenis galima matyti specialiame ekrane, kuris turi atminties savybę ir saugo duomenis. Schmidto plaktukas turi galimybę prisijungti prie kompiuterio, nes jame yra papildomai įrengtos jungtys. Šio tipo sklerometrai veikia su stiprumo vertėmis nuo 5 iki 120 MPa.
Skirtingų smūgio energijos modelių palyginimas
Smūgio energijos jėga turi tiesioginės įtakos betono ir gelžbetonio paviršių stiprumui, todėl jie gali būti kelių tipų:
- MSh-20: Šis instrumentas pasižymi mažiausia smūgio jėga - 196 J. Gali tiksliai ir kokybiškai nustatyti cemento ir mūro skiedinio stiprumo indeksą.
- RT plaktukas: veikia su 200-500 J verte. Matuoklis paprastai naudojamas matuoti pirmojo šviežio betono stiprumą lygintuvuose, pagamintuose iš smėlio ir cemento mišinio. Sklerometras yra švytuoklės tipo, gali atlikti vertikalius ir horizontalius matavimus.
- MSh-75 (L): veikia su 735 J smūgiais. Pagrindinė Schmidt plaktuko taikymo kryptis yra betono, kuriam būdingas ne didesnis kaip 10 cm storis, ir plytų stiprumo nustatymas.
- MSh-225 (N): tai galingiausias sklerometro tipas, veikiantis su 2207 J smūgio jėga. Prietaisas gali nustatyti konstrukcijos, kurios storis nuo 7 iki 10 cm, stiprumą. Prietaiso matavimo diapazonas yra nuo 10 iki 70 MPa.
Matavimo ribos nuo 10 iki 70 N/mm², smūgio energija 2,207 Nm yra būdingos tokiems prietaisams kaip HT-225 reziliometras, kuris naudojamas aptikti betono suspaudimo stiprumą nuo 10-70 Mpa. Sistemos standartinė energija yra 2.207J. Vidutinio dydžio resiliometras su rodyklės tiesioginio skaitymo tipo rodmenų sistema gaminamas prižiūrint „Shaanxi Architectural Research Design Institute“.
Skaitikliai pasižymi unikaliu dizainu ir kokybiška konstrukcija. Kiekviena sklerometru atliekama procedūra yra greita ir tiksli. Šiuo metu betono mišinių charakteristikos visiškai priklauso nuo jų stiprumo. Nuo šios savybės priklauso, kaip saugi bus baigta konstrukcija.
