Jei įrengiamų grindų pagrindas nepakankamai tvirtas, armuojama tinklu vienu ar net dviem armatūros sluoksniais. Tinklo paskirtis - perimti nusėdimo įtempimus sukietėjusiame betone. 5-10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5 mm storio vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo pačiu ir šildymo kabeliams pritvirtinti, jei tokie numatyti konstrukcijoje. Reikiamam atstumui tarp izoliacijos ir armavimo tinklo su kabeliu išlaikyti gerai tinka plastikiniai intarpai. Tai pigiausias kabelio montavimo būdas.
Betono mišinius gaminančios bendrovės, betoninių statybos dalių gamintojai ir, žinoma, patys betonuotojai paprastai armavimui naudoja metalinę fibą arba armatūrą. Tačiau artimiausiu metu situacija turėtų pasikeisti - betonuoti galima efektyviau ir pigiau. Betonas, kaip statybinė medžiaga turi atlaikyti didelius krūvius, neskilinėti, nelinkti, nesideformuoti bei būti atsparus išorės poveikiui. Betono armavimas - tūkstantmečius gyvuojanti statybos technologija. Vis tik betono armavimas evoliucionuoja toliau - ieškoma tvirtesnių, lengvesnių ir pigesnių medžiagų ir sprendimų.
Atrasta, jog į jį galima įmaišyti ir fibros - nedidelių polipropileno juostelių bei dalelių. Metalinė armatūra esant tam tikroms sąlygoms betone gali pradėti rūdyti ir taip susilpninti konstrukcijas. Tuo metu polipropilenas nėra veikiamas aplinkos veiksnių. Dar daugiau: polipropileno fibrų viename kilograme yra apie 7 kartus daugiau, nei metalinių, todėl polipropileno mišinyje reikia mažiau. Pavyzdžiui, 20-25 kg/m³ metalinės fibros galima pakeisti 3-5 kg/m³ polipropileno fibros. Polipropileno fibros yra paprastai dviejų rūšių - fibra armavimui ir mikrofibra.
Speciali armavimo makro fibra yra sukurta pagal metalinės fibros pavyzdį, todėl daugeliu atvejų gali pakeisti armatūrą. Jos privalumai: lengvumas ir tvirtumas. Naudojant makro fibrą metalinės armatūros apskritai nebereikia. Visa paslaptis - plastiko „šiaudelių“ išsidėstyme. Ši fibra betone pasiskirsto tolygiai, sudarydama 3D tinklą betono masėje. Būtent tai betonui suteikia tvirtumo ir atsparumo išoriniams veiksniams. Naudoti betono gaminius, armuotus polipropilenu galima daugelyje sričių: lauko aikštelėse, parkavimo aikštelėse, krovinių krovos aikštėse (tiek logistikos centruose, tiek jūrų, tiek oro uostuose), lėktuvų angaruose ir stovėjimo aikštelėse bei kitose vietose, kur reikalingas itin tvirtas ir stabilus pagrindas.
Tą pačią tendenciją papildo mikro fibros, kuriomis papildomai siekiama tolygumo betoniniame tūryje. Mikro fibra nuo makro fibros skiriasi tuo, kad plastiko plaušeliai šiuo atveju yra kur kas mažesni. Galimi plaušelių ilgiai - 3 mm, 6 mm, 12 mm ir 18 mm. Vis tik technologija išlieka ta pati: plaušeliai betono masėje paskirstomi tolygiai, todėl jis sustiprinamas visas, ne atskiros jo dalys. Pagrindiniai mikro fibros privalumai yra du: ji sumažina galimybes betonui trūkinėti tiek pirminėje stingimo stadijoje, tiek transportuojant paruoštus gaminius; taip pat jis tampa atsparus ne tik karščiui, bet ir kitokiam išorės poveikiui - šalčiui, drėgmei, vandeniui, druskoms ir kitoms cheminėms medžiagoms.
Toks betonas gali būti naudojamas statant kelius, požeminius objektus, sandėlius, stovėjimo aikšteles, tiltus, grindis ir ten, kur reikalingas liejamas ar net purškiamas betonas. Objektuose, kur didelė gaisro rizika, tinka dar vienas produktas - polipropileno pluoštas. Ne kartą esame stebėję apgriuvusio pastato liekanas žiniasklaidos spausdinamose nuotraukose po stambesnių gaisrų. Tačiau degant betonui, kuriame yra mažų polipropileno plaušelių, šie ištirpsta ir paviršiuje sudaro nedidelius kanalus, kurie neleidžia medžiagos viduje kauptis drėgmei bei spaudimui. Taip konstruktūra apsaugoma nuo skilinėjimo ir sproginėjimo.
grindų betonavimo etapai ir praktiniai patarimai
Prieš darbų pradžią priimkite du sprendimus, nuo kurių priklauso visa kita: kokios klasės betonas tinka jūsų patalpai ir kiek jo reikės. Kiekį apskaičiuoti paprasta: plotą kvadratiniais metrais padauginkite iš sluoksnio storio metrais. Didesniems nei 30 m² plotams verta užsisakyti prekinį betoną iš gamyklos. Kokybiškas rezultatas prasideda nuo gero pasiruošimo. Naudokite švarų smėlį ir žvyrą be molio priemaišų, nes molis silpnina sukietėjusį betoną. Šaltuoju metų laiku, kai temperatūra nukrinta žemiau +5 °C, įmaišykite kietėjimą spartinančių priedų.
Grindų armavimui dažniausiai naudokite vielinį tinklelį su 10×10 cm arba 15×15 cm akutėmis. Hidroizoliacijai reikės plėvelės ir sandarinimo juostos siūlėms suklijuoti. Grindų betonavimas visada vyksta etapais. Kiekvienas etapas tiesiogiai lemia galutinį rezultatą, todėl nė vieno neverta praleisti.
1 etapas. Visiškai išvalykite plotą: pašalinkite šiukšles, augmeniją ir senas dangas. Lazeriniu nivelyru pažymėkite galutinį grindų aukštį palei sienas. 2 etapas. Ant sutankinto pagrindo paklokite hidroizoliacinę plėvelę, kraštus užleisdami bent 15 cm ir suklijuodami sandarinimo juosta. Įrengdami grindis ant grunto ar rūsyje, papildomai paklokite ekstruzinio polistireno (XPS) plokštes. 3 etapas. Tinklelį klokite ant plastikinių arba cementinių atramų, kad jis atsidurtų būsimo sluoksnio viduryje. Patikrinkite, ar tinklelis neliečia hidroizoliacijos. 4 etapas. Visą plotą užpilkite vienu kartu, pradėdami nuo tolimiausio kampo. Iš karto po pylimo betoną sutankinkite giluminiu vibratoriumi arba vibracine sija. 5 etapas. Paviršių lyginkite ilgu tiesikliu, judindami jį zigzagu ir šiek tiek pakeldami priekinį kraštą. Kai betonas šiek tiek pradeda stingti, paviršių užtrinkite trintuve. 6 etapas. Uždenkite paviršių plastikine plėvele arba drėgnu audeklu ir bent 7 dienas laikykite jį drėgną. Lengvai vaikščioti galite po 3-4 dienų.
Net patyrę meistrai kartais suklysta, o pasekmės išryškėja tik po kelių mėnesių. Vadinamos prastos praktikos priežastys: netinkamai sutankintas gruntas, vandens perteklius mišinyje, per ankstyvas apkrovimas, šaltosios siūlės ir praleistos deformacinės siūlės. Priešingu atveju betonuota plokštė gali pradėti slysti, įtrūkti ar kilti nelygiai.
Teisingas grindų betonavimas remiasi paprasta logika: kiekvienas praleistas žingsnis anksčiau ar vėliau virsta plyšiu arba nelygiu paviršiumi. Jei plotas didelis arba pagrindas sudėtingas, dar planavimo etape pasitarkite su statybos specialistu. Vidaus patalpoms užtenka 7-8 cm, garažui ir vietoms su automobiliais reikia 10-12 cm. Lengvai vaikščioti galima maždaug po 3-4 parų. Nedidelius nelygumus galima nušlifuoti kampiniu šlifuokliu su betono disku. Pasidaryti pačiam kainuoja maždaug 15-25 Eur/m², priklausomai nuo medžiagų ir sluoksnio storio.
Plėtojamos technologijos ir pasirinkimai
Lengvai vaikščioti galima po 3-4 dienų. Dažniausiai pasitaiko grindų betonavimas ant grunto, grindų betonavimas ant senų grindų arba perdangos ir pramoninių grindų betonavimas. Betono padavimas į objektą žarnomis gana dideliu atstumu. Straipsnyje bus parodoma kaip betonuojamos privataus namo grindys ant grunto įrengiant šildomas grindis. Taip pat parodysime kaip betonuojamos pramoninės grindys kurioms taikomi didžiausi reikalavimai.
Privačių namų grindys dažniausiai betonuojamos smėlbetoniu. Tai greita, ekonomiška ir patikima grindų įrengimo sistema. Grindys gali būti šiltintos, su vamzdine ar kabeline šildymo sistema, paruošiamos vinilo klijavimui ar plaukiojančių grindų klojimui. Betoninių grindų trūkumas tai gana ilgas laikas reikalingas jų džiūvimui prieš klojant grindų dangą. Taip pat ilgai trunkantis drėgmės pasišalinimas iš patalpų. Kaip alternatyva grindų betonavimui gali būti sausų grindų įrengimas. Jos patrauklesnės jei tai senas objektas kuriame keičiamos tik grindys. Tada nereikės laukti mėnesio kol išdžius betonas. Ant sausų grindų iš grindinių gipskartonio plokščių galima iš karto klijuoti vinilinę dangą arba kloti parketlentes, laminatą, parketą. Ant grindų pagrindo galima įrengti infraraudonųjų spindulių plėvelių šildymą.
How to Install a Radiant Floor Heat System in a Garage | This Old House
Tinkamas pagrindo betoninėms grindims paruošimas užims netgi daugiau laiko nei pats betonavimas. Naujuose namuose dažniausiai betonuojama ant grunto. Įrengiant pamatus augalinis grintas pašalinamas pamatai dažniausiai įrengiami ant sutankinto žvyro pagrindo. Prieš prededant statybos darbus į erdvę tarp pamatų supilamas žvyro sluoksnis. Žvyras tankinamas vibrovolais, gali būti kiek drėkinamas, vėl lyginama.
Geotekstilė ir izoliacija - svarbūs komponentai. Jei drenažo nėra, verta pakloti hidroizoliacinę plėvelę - dažniausiai 200 mikronų juoda polietileno plėvelė. Ji apsaugo nuo gruntinio vandens ir neleidžia grunto dalelėms patekti į šiltinimo sluoksnį. Patalpų inžinerinių tinklų pravedimą gerokai palengvina jų pravedimas po grindimis. Kanalizacija, vandentiekis, elektros instaliacija pravedama po sutankintu žvyro sluoksniu ir išdėstoma pagal numatytas projekte vietas. Šildymo vamzdeliai klojami ant specialios izoliacinės plėvelės paklotos ant šiltinimo sluoksnio. Ant šiltinimo klojamas armavimo tinklas, prie kurio tvirtinami šildymo vamzdeliai. Vietoj tinklo taip pat gali būti naudojamos formuotos polistireninio putplasčio plokštės iš neoporo (gamintojas Šilputa). Vamzdeliai klojami spiralės arba gyvatėlės forma, laikantis tolygaus žingsnio - dažniausiai kas 10-20 cm, priklausomai nuo šiluminio poreikio. Visi kontūrai atvedami į grindinio šildymo kolektorių. Kolektorius jungia tiekimo (karšto) ir grįžtamojo (šalto) vandens kontūrus. Prieš betonavimą reikėtų sistemą užpildyti vandeniu ir atlikti slėgio bandymą - paprastai 1,5 karto didesniu slėgiu nei bus naudojamas eksploatacijoje. Ant išvedžiotų vamzdžių liejamas betono arba smėlbetonio sluoksnis, kurio storis virš vamzdžių turėtų būti ne mažesnis nei 3,5 cm. Po betonavimo reikalingas apie 4 savaičių natūralaus džiovimo laikotarpis. Grindys dažniausiai šiltinamos EPS 70 polistireniniu putplasčiu. Jo pilnai pakanka buitinėms grindims. Skaičius reiškia, kad polistireninis putplastis gali atlaikyti 7 tonas į kvadratinį metrą. A++ namo grindų šiltinimui dažniausiai dedamas ne mažiau kaip 30 centimetrų polistireninio putplasčio sluoksnis. Dažniausiai dedamas polistireninis putplastis dviem sluoksniais. Apatinis storesnis 20 centimetrų. Po polistireniniu putiliu dedama polietileno plėvelė. Prieš betonavimą išklojama armatūra. Ji apsaugo nuo įtrūkimų ir sustiprina grindų struktūrą. Armatūra gali būti metalinė arba stiklo pluošto, stiklo bazalto, kompozicinė. Stiklo pluošto armatūros lengvesnės bei neveikiamos korozijos. Armatūra pakeliama nuo paviršiaus ant specialių laikiklių. Fibro pluoštas dažniausiai naudojamas ten, kur betonuojamas plonas grindų sluoksnis - iki maždaug 5-6 cm storio. Tokiu atveju armatūros tinklas dažnai fiziškai netelpa arba jo negalima tinkamai pakelti nuo pagrindo, todėl jo nauda tampa abejotina. Fibro pluoštas, tolygiai pasiskirstydamas visame betono tūryje, leidžia efektyviai kontroliuoti mikroįtrūkimų susidarymą, bei veikia kaip pagrindinis armavimo elementas.
Privatiems grindų betonavimo darbams dažniausiai naudojamas vietoje objekte maišomas smėlbetonio mišinis, kurio sudėtis orientuota į pakankamą stiprį ir praktišką įrengimą. Tipinė proporcija tokio mišinio gamybai yra: 1 tona smėlio, 200 kg cemento ir apie 120 litrų vandens. Toks mišinys dažniausiai ruošiamas Putzmeister tipo įranga tiesiog statybos aikštelėje. Smėlis į objektą atvežamas biriame pavidale savikroviais sunkvežimiais. Rekomenduojama naudoti plaunamą sijotą smėlį, ypač jei siekiama geresnio sukibimo ir tvirtesnio paviršiaus. Maišymo įrenginyje smėlis, cementas ir vanduo kombinuojami ir suslėgtu oru per žarnas paduodami tiesiai į betonuojamas patalpas.

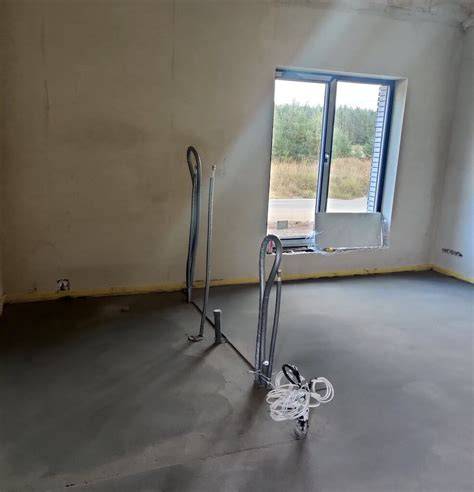

Grindų betonavimas smėlbetoniu pradedamas nuo tikslaus aukščių nustatymo visose patalpose. Prieš pilant betoną, prie sienų, kolonų ir kitų kietų elementų dažniausiai klijuojama arba pritvirtinama atskyrimo juosta - tai tamprus kraštinis barjeras, kuris leidžia betonui plėstis ir trauktis be įtampos sankaupų. Betonas pilamas nuo patalpos kraštų, formuojant išlyginimo zonas pagal pažymėtus aukščius. Perimetru išlieti juostiniai ruožai suformuoja tvirtą kontūrą, į kurį remiamasi vėliau pilant betoną į centrinę patalpos dalį. Išlietą betoną darbininkai lygina su liniuotėmis lyginimo lotais, laikydamiesi pažymėtų aukščių ir remdamiesi į jau suformuotas kraštines zonas. Po pirminio išlyginimo atliekamas tankinimas ir paviršiaus užtrynimas. Šis etapas svarbus tam, kad betono struktūra būtų vientisa, be oro tarpų, ir paviršius taptų mechaniškai atsparus.
Tai prisideda prie plastiškumo, elastingumo ir ilgaamžiškumo. Tankinimas atliekamas naudojant specialius betonavimo batus ir plienines trintuves. Betoninių grindų užtrynimas leidžia idealiai išlyginti paviršių. Toks paviršius pilnai tinkamas plaukiojančių grindų įrengimui. Tinkamai išbetonuotos ir užtrintos grindys tampa tvirtu pagrindu tolimesniems sluoksniams: šiltinimui, grindiniam šildymui ar apdailos dangoms. Skaičiuojama, kad kiekvienam centimetrui betono storio reikia apie vienos savaitės džiūvimo, todėl standartinis 6 cm storio smėlbetonio sluoksnis visiškai išdžiūsta per 6-7 savaites. Ant išbetonuotų grindų galima montuoti beveik visas populiarias grindų dangas, tačiau kiekviena jų turi savo reikalavimus pagrindo paruošimui, ypač jei įrengtas grindinis šildymas.
Vinilas - tai danga, kuri ypač jautri pagrindo nelygumams. Prieš klijuojant vinilines grindis, betono paviršius turi būti visiškai lygus, šlifuotas, išglaistytas ir kruopščiai nuvalytas nuo dulkių. Jei įrenginęs grindinis šildymas, būtina naudoti vinilinę dangą, pažymėtą kaip tinkamą šildomoms grindims. Laminatas - vienas populiariausių Lietuvoje dėl kainos ir paprastumo. Jei po betonu įrentas vamzdinis šildymas, rinktis laminatą, tinkamą šildomoms grindims, ir naudoti šilumai laidų paklotą, neužkertantį kelio šilumos sklaidai. Tuo tarpu, jei vamzdinis šildymas neįrentas, infraraudonųjų spindulių šildymo plėvelė gali būti klojama tiesiai ant betono, naudojant specialų paklotą. Ant jos galima kloti tiek laminatą, tiek vinilą, jei danga leidžia tokį šildymą. Parketlentės montuojamos su paklotu arba klijuojamos tiesiai ant betono. Jei betonas yra ant šildomo pagrindo, reikėtų rinktis daugiasluoksnes parketlentes, kurios mažiau reaguoja į temperatūrų svyravimus nei masyvi mediena.
Grindų betonavimo kaina susideda iš daugybės sudedamų dalių. Dažnai įvertinimai apima žvyro ir smėlbetonio atvežimą, krautuvų ir įrankių naudą, izoliacinių sluoksnių ir kt. Pramoninėms grindims keliami dar griežtesni reikalavimai nei įprastoms gyvenamųjų patalpų dangoms. Šios konstrukcijos turi atlaikyti dideles taškines apkrovas, transporto judėjimą ir ilgalaikę eksploataciją be deformacijų ar įtrūkimų. Grinduva, UAB betonuoja grindis teniso kortams. Suderintas darbas, įranga ir stipri komanda leidžia išbetonuoti apie 1500 m2 grindų per parą. Dirbama su Somero S-940 lazerine lyginimo mašina. Darbus visuomet pradedama nuo pagrindo lyginimo ir tankinimo. Jei gruntas netvarus ar nevienodos struktūros, jis pašalinamas ir paleičiamas žvyru ar skalda. Skaldos storis nustatomas projektavimo metu, dažniausiai apie 15 cm storio. Pramoninių grindų pagrindas iš sutankintos skaldos. Ant jos dedamas lyginantis smėlio sluoksnis. Krautuvas labai pagreitina darbus, jis atveža smėlį ir atlieka pirminį išlyginimą. Kai skaldos sluoksnis paruoštas, ant jo supilamas 2-5 cm smėlio sluoksnis. Ant paruošto pagrindo klojamas polistireninio putplasčio sluoksnis, kurio storis priklauso nuo reikalaujamos šiluminės varžos. Ant šiltinimo visame grindų plote klojama polietileno plėvelė (apie 200 mikronų storio). Jos tikslas - ne apsauga nuo drėgmės, kaip kartais manoma, o betono atskyrimas nuo šiltinimo sluoksnio. Kai šiltinimo sluoksnis ir plėvelė paruošti, kitas svarbus etapas - armavimo konstrukcijų išdėstymas. Vis dažniau vietoj klasikinio armatūros tinklo naudojama polipropelininė fibra, įmaišoma į betoną dar betono mazge. Pluoštas padeda sumažinti susitraukimo įtrūkimus, stabilizuoja betono struktūrą stingimo metu ir pagerina paviršiaus vientisumą. Betoninės grindys pramoniniuose objektuose dažniausiai liejamos naudojant gamykloje paruoštą prekinį betoną, kurio klasė dažniausiai C25/30, o takumas - S3 arba S4, priklausomai nuo betonavimo metodo. Betoninių grindų paviršiai išlyginami lazerinėmis lyginimo mašinomis, o pramoninių objektų užtrynimas atliekamas specialiomis glaistymo mašinomis.
Sklandžiam darbų atlikimui svarbu laikytis džiūvimo ir priežiūros principų. Po užtrynimo paviršiai gydomi sauso kietikliais ar skystais kietikliais, kurie didina viršutinio sluoksnio tankį ir atsparumą. Taip pat gali būti naudojami mineraliniai kietikliai, kurių naudojimo tikslas - sumažinti dulkimą ir padidinti atsparumą dilimui. Pramoninėms grindims dažnai taikomi papildomi stiprinimai, kai reikia atsparumo cheminėms medžiagoms arba didelių temperatūrų pokyčiams. Tokios dangos gali būti šlapios ant šlapio arba šlapias ant sauso, bei skysti kietikliai, kurie užpildo poras ir sukuria tvirtą, nepralaidų sluoksnį.
Pagrindiniai praktiniai patarimai ir klaidos
- Priežiūra džiūvimo laikotarpiu: pirmąsias 3-5 dienas būtina užtikrinti drėgmę, purškiant vandeniu arba uždengiant plėvele, kad paviršius neskystėtų per greitai.
- Ventiliacija ir temperatūra: neleidžiama anksti pradėti apkrauti; pirmasis atsparumas atsiranda tik vėliau, todėl laikytis nurodymų dėl pradinio kietėjimo laikotarpių.
- Klaidos dėl sluoksnio storio: per plonas sluoksnis gali neatlaikyti apkrovų, o per storas sulėtina džiūvimą. Parinkti tinkamą storį remiantis patalpų paskirtimi ir apkrova.
- Armatūros išdėstymas: tinklas turi būti pakeltas nuo paviršiaus, o ne gulėti tiesiai ant šilumos izoliacijos, nes kitaip nebus užtikrintas tinkamas įtempimų perdavimas.
- Naudojami priedai: plastifikatoriai leidžia sumažinti vandens poreikį be cemento kiekio keitimo; fibro pluoštas gerina susitraukimo kontrolę ir tikslumą.
Net ir ilgamečius patyrusius meistrus gali ištikti klaidos, todėl prieš pradedant darbus verta pasitarti su specialistais, o esant dideliems plotams - apsvarstyti projektą iš anksto su inžinieriumi. Kokybiškos grindys, įrengtos pagal tinkamą metodiką, gali tarnauti 20 ar daugiau metų be būtino kapitalinio remonto; jų priežiūra kainuoja žymiai mažiau nei keraminių plytelių dangos palaikymas.
