Didėjant pastatų tūriams ir statant juos vis giliau po žeme, pastatuose reikalinga įrengti vis daugiau deformacinių siūlių. Pastatai ir kiti statiniai šiandien dažniausia statomi naudojant surenkamo gelžbetonio elementus arba liejant pastato konstrukcijas iš betono statybos aikštelėje. Tokių pastatų siūles ir panagrinėsime.
Gerai suprojektuotame ir įrengtame statinyje kiekvienas konstrukcinis elementas „tyliai“ atlieka savo funkciją, tačiau jei kuriame nors darbų etape buvo padaryta klaida, gali kilti daug nepatogumų, o kartais - ir pavojų. Netinkamai įrengus siūles, statinio konstrukcijoje dėl įvairiausių apkrovų atsiradę įtrūkiai gali jas susilpninti. Pro įtrūkius besiskverbianti drėgmė tiesiogiai veikia metalines konstrukcijų dalis, atsiranda korozijos židinių, susilpnėja projektinis stiprumas, todėl smarkiai padidėja avarijų tikimybė. Neįrengus deformacinių siūlių, absorbuojančių ar kompensuojančių pastatų judėjimą, kenčia silpnesnės konstrukcijų vietos: nuolat skilinėja langai, judant pastatui pažeidžiama ir išorės, ir vidaus apdaila.
Skirtingų tipų statiniuose įrengtos deformacinės ar temperatūrinės siūlės taip pat skiriasi savo specifika ir joms keliamais reikalavimais. Atsižvelgiant į statinių paskirtį ir jų konstrukcijų sandarą, siūlės turi būti tinkamai užbaigtos ir apsaugotos.

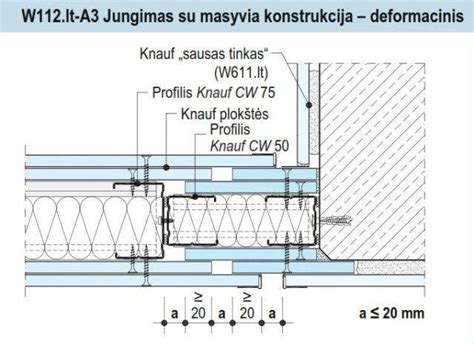

Deformacinių siūlių tipai ir jų įrengimas
Susitraukimo siūlės įrengiamos betonavimo metu arba po betonavimo. Po betonavimo dažniausia grindys (kartais ir sienos) yra supjaustomos. Naudojant įdėtines detales FORMAX 1000 CV trūkis atsiras pasirinktoje vietoje ir kartu bus užsandarintas, nes FORMAX 1000 CV elementai padengti bentonitinio molio sluoksniu, kuris gavęs vandens išbrinksta ir užsandarina trūkęs. Iš matomos sienos pusės prieš betonavimą suformuojamas 20x10mm griovelis elemento montavimo vietoje, kad trūkis būtų reikiamoje vietoje. Šis griovelis vėliau užsandarinamas poveikiams atsparia mastika AQUASTOP CV.
Deformacinės siūlės nešildomuose statiniuose

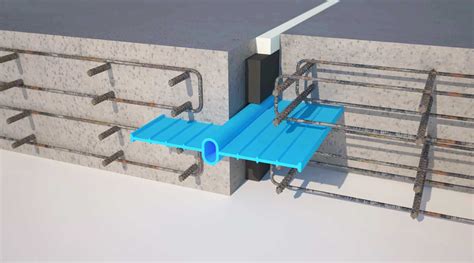

Deformacines siūles nešildomuose gelžbetoniniuose statiniuose reikia įrengti ne rečiau nei 25 metrai. Dažniai statybos aikštelėje tokio dydžio elementai ir betonuojami. Tokiu atveju deformacinės siūlės yra įrengiamos naudojant D, DA arba FV tipo PVC WATERSTOP juostas. WATERSTOP juostos atlaiko vandens spūdį iki 5 barų. Sienose dažiausia naudojamos D tipo juostos, o grindyse DA, tačiau jeigu deformacinę sienos ir grindų siūlę reikia sujungti, tai geriau rinktis DA tipo siūlę ir grindims, ir sienai.
Deformacinės siūlės tarpaukštinėse perdangose
Tarpaukštinėse perdangose, ant kurių vyksta drėgni procesai arba galimas vandens patekimas iš lauko, deformacinės siūlės sandarinamos priklausomai nuo to, ar yra įrengiama hidroizoliacija, ar ne. Jeigu hidroizoliacija įrengiama, tai deformacinės siūlės sandarinamos hidroizoliacijos lygyje. Visoms hidroizoliacinėms mastikoms ir membranoms, skirtoms izoliuoti didelius konstrukcijų plotus, deformacinių siūlių zonose reikalingos papildomos sandarinimo medžiagos. Kaip pavyzdys - bituminės membranos. Lietuvoje galiojantis STR skirtas stogams, pateikia rekomenduojamus mazgus, kuriuose nurodo, jog įrengiant daug sluoksnių dangos per deformacinę siūlę, siūlė bus sandari. Tačiau tai yra netiesa. Bituminės dangos nėra skirtos darbui žemose temperatūrose, nes, nors ir modifikuotas, veikiamas šalčio bitumas labiausiai iš visų izoliacinių medžiagų kietėja ir mažėja jo tamprumo modulis, dėl to deformacinės siūlės zonoje jis sutrūkinėja ir pradeda leisti vandenį, nors jo tempiamasis stipris vis dar atitiktų eksploatacinių savybių deklaracijoje nurodytas vertes, kadangi už šią savybę atsako tik armavimo sluoksnis. Siekiant to išvengti, siūlės zonoje turi būti naudojama elastinga juosta, pavyzdžiui, CETLASTIC, kuri klijuojama prie betono arba tarp izoliacinių sluoksnių su CLV201 klijais.

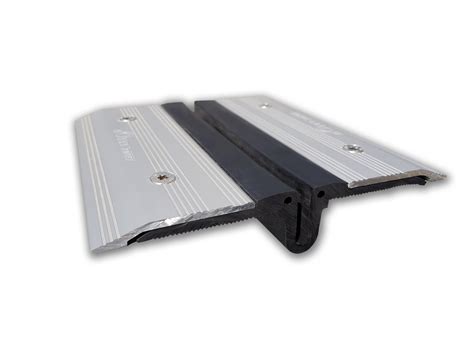

Jeigu tarpaukštinės perdangos neturi hidroizoliacijos sluoksnio, nes vis dar pasikliaujama betono su priedais hidroizoliacinėmis savybėmis, ypatingas dėmesys privalo būti skiriamas deformacinių siūlių sandarinimo patikimumui, nes jose dažniausia būna už konstrukcijos laikomąją galią atsakingi elementai, tokie kaip skersinę jėgą perduodantys strypai ar įtempiamųjų lynų inkaruoti galai. Tačiau jeigu šių elementų ir nėra, tekantis vanduo ilgainiui pasiekia armatūrą ir dėl prasidėjusios korozijos atšoka armatūros apsauginis sluoksnis strypų inkaravimosi zonoje. Taigi, tarpaukštinėse perdangose PVC WATESRSTOP juostų deformacinių siūlių sandarinimui panaudoti negalime dėl juostų neatsparumo ultravioletinių spindulių ir cheminių medžiagų poveikiui, kurios nuo automobilių su vandeniu patenka ant deformacinių siūlių. CETLASTIC juosta su CLV 201 klijais taip pat nebus naudinga, nes ji nėra atspari trinčiai, nors atlaikytų ir UV, ir cheminių medžiagų poveikį. Tokiu atveju naudojami įbetonuojami arba montuojami ant siūlės profiliai JOINTEX V30. Šios siūlės sukurtos taip, kad visi siūlės elementai derėtų vieni su kitais ir nereaguotų į agresyvios cheminės aplinkos poveikį. Ši siūlė gali atlaikyti dideles deformacijas ir intensyvų automobilių eismą, sulaikydama vandenį ant perdangos.
Sistemos deformacinių siūlių įrengimui

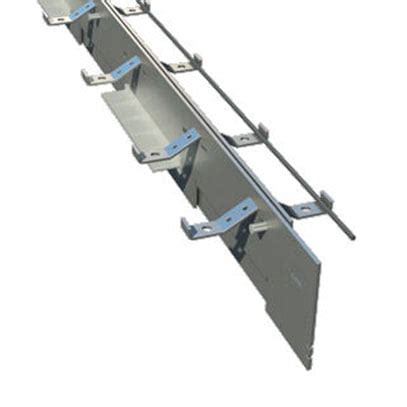

Yra įvairių surenkamų jungčių sistemų, skirtų deformacinių siūlių įrengimui. Viena iš tokių sistemų yra Plaka DILADAL. Plaka DILADAL - tai surenkama jungčių sistema, skirta deformacinių siūlių įrengimui pramoninių statinių ir parkingo grindyse. Sistema atlieka dvi funkcijas - deformacinės siūlės ir grindų liejimo klojinio. DILADAL detalės užtikrina saugų betono plokščių plėtimąsi ir veikiančių jėgų paskirstymą tarp gretutinių plokščių. Sistema DILADAL yra skirta grindinio plokštėms nuo 140 iki 400 mm aukščio.
DILADAL klojinių elemento privalumai
- Tvarkingi ir lygūs grindinio plokščių kraštai.
- Kampinis smeigės profilis prailgina grindinio eksploatavimo laiką.
- Tolygiai paskirstytas apkrovų perdavimas tarp plokščių.
- Ypač paprastas ir lengvas montavimas.
- Nereikalingos specialios kampinės liejimo detalės.
- Galima naudoti daugkartinio naudojimo magnetines reguliavimo kojas, skirtas greitai ir paprastai sureguliuoti profilio aukščiui.
- Grindinio plokštės gali būti liejamos atskirai arba tuo pačiu metu, o tai leidžia liejimo darbus atlikti itin lanksčiai.
Sistemos Diladal papildomi aksesuarai
- Metalo plokštelė skirta pakelti DILADAL profilį ir sulyginti jį su grindinio plokštės aukščiu. Plokštelė gali būti pritvirtinama gamykloje arba statybų aikštelėje.
- Papildomai montuojamas kampinis profilis (60 x 60 arba 80 x 80 mm), užtikrinantis, kad betonas neišsilietų po Diladal profiliu.
- Diladal elementus galima patogiai laikyti vertikalioje padėtyje ir tinkamame lygyje, naudojant magnetines reguliavimo kojas.

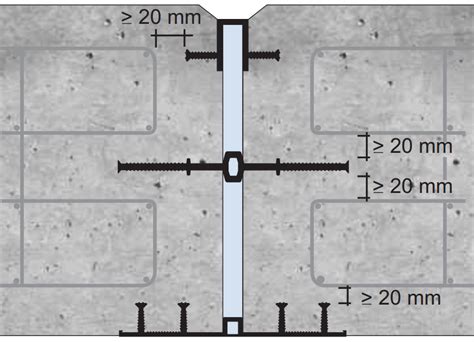

TERAJOINT® yra surenkama jungčių sistema sukurta įrengti deformacines siūles betoninėse grindyse, susidedanti iš viršutinių plieninių profilių skirtų kraštų armavimui, apkrovų perdavimo sistemos ir plieninės juostos, kuri yra kaip klojinys ir nuolatinė betoną atskirianti plieninė plokštė. Šios deformacinės siūlės tinka visiems didelių plotų betonavimo būdams, įrengiant grindis ant grunto ir ant atraminių polių. TERAJOINT® - didelio apkrovimo pramoninių betoninių grindų siūlių standartas, tinkamas didelių plotų pramoninėms grindims. TERAJOINT® deformacinės siūlės perduoda vertikalias jėgas tarp gretimų grindų betono plokščių ir minimizuoja vertikalius betono plokščių poslinkius. Jėgų perdavimo sistema yra sukurta panaudojant atskiras plienines plokšteles judančias standžiose plastiko movose. Šaltai valcuoti armavimo profilių kraštai suteikia betono siūlių briaunoms ilgaamžišką apsaugą, kuri leidžia šią jungčių sistemą panaudoti grindyse, kuriomis važinės sunkusis transportas. TERAJOINT® deformacinės siūlės užtikrina patikimą apkrovų perdavimą tarp grindų plokščių, siūlėms atsiveriant iki 15 mm ir naudojamos, kai grindų storis būna nuo 100 mm iki 300 mm. Šios siūlės gali būti gaminamos su skirtingų tipų spraustų sistemomis.
UAB „Grindolitas“ specialistai, taikydami pažangias technologijas, įrengia įvairių konstrukcinių sprendimų monolitines betonines grindis pramoninės paskirties patalpose. Grindų dangos konstrukciniai sprendimai priklauso nuo pastato paskirties, veikiančių statinių ir dinaminių apkrovų, architektūrinių reikalavimų, eksploatacinių sąlygų ir kitų veiksnių. Termo-deformacinių siūlių profiliai naudojami didelės apimties betono grindims ar dangoms įrengti. Termo siūlės susideda iš dviejų 2,5 mm storio cinkuoto plieno omega tipo profilių, sujungtų tarpusavyje plastmasiniais varžtais ar veržlėmis. Profiliai niveliuojami pagal sukaltus į paruoštą pagrindą armatūros strypus, kurie tvirtinami prie termo siūlių profilių. Taip išlaikomas horizontalumas, reikiamas aukštis bei nuolydis. Užliejus betoną, profilis lieka jame, dėl ko betono sluoksnis tampa dar stipresnis. Stingstant betonui, abu termosiūlės profilio šonai prikimba prie betono armatūrinių strypų pagalba. Traukiantis betonui, termo siūlė tarsi „perplyšta“ į dvi dalis, nutraukdama plastmasinius varžtus ar veržles. Tokiu būdu atsiranda temperatūrinis deformacinis tarpas, kuris gali siekti net iki 15 mm. Vertikalus betoninių grindų poslinkis apribojamas dėka labai tikslių omega profilių geometrinės formos ir prie jų privirintų armatūros strypų, kurie integruojasi į betoną. Lygi abiejų omega profilių viršutinė briauna saugo betono kraštus nuo trupėjimo eksploatacijos metu. Visą apkrovą priima temperatūrinės siūlės viršutinės briaunos, o ne betono kraštai. Nenaudojant temperatūrinių siūlių, o pjaunant betoną įprastu būdu, po kelių mėnesių eksploatacijos, galima pastebėti ištrupėjimus ties pjovimo vieta.
Siūlių sandarinimo problemos ir sprendimai
Jei siūlė siaura (mažiau kaip 10 mm), vienas iš galimų jos apsaugos būdų - sandarinimas polimerine mastika. Tačiau polimerinės mastikos nėra ilgaamžės, dėl daugkartinių grindų susitraukimų ar išsiplėtimų arba UV spinduliuotės poveikio jos greitai suyra, be to, neapsaugo siūlių kraštų nuo skilinėjimų veikiant apkrovoms, todėl ilgainiui praranda sandarumą ir estetinę išvaizdą. Jei statinyje reikia platesnės siūlės, polimerines mastikas naudoti netikslinga, nes šios neatsparios gniuždymui. Kad siūlės, veikiamos išvardytų veiksnių, tinkamai atliktų savo funkciją ir netrukdytų statinių eksploatacijai, joms apsaugoti naudojami specializuoti profiliai. Atsižvelgiant į aplinką, kurioje yra siūlė, profilių sudėtinės medžiagos ir konstrukcija parenkama taip, kad atlaikytų tai aplinkai būdingas apkrovas ir poveikius.
