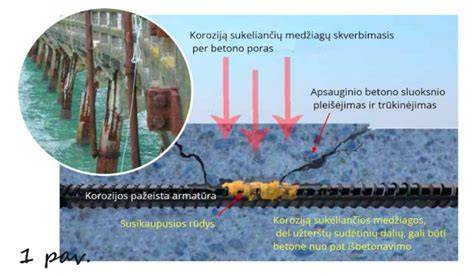

“Xypex” betono priedai ir dangos visame pasaulyje vertinami kaip patikimi betono hidroizoliavimo sprendimai. Visgi, mažiau žinoma yra unikali šių medžiagų savybė - gebėjimas ženkliai padidinti betoninių konstrukcijų apsauga nuo chloridų ir kitų agresyvių chemikalų. Chloridai yra viena pagrindinių betono irimo ir betoninių konstrukcijų korozijos priežasčių, dėl kurios kasmet patiriami milijoniniai nuostoliai. Vandenyje ištirpę chloridai skverbiasi į betoną. Sveikame, tankiame betone procesas vyksta lėtai, tačiau esant įtrūkimams - procesas sparčiai pagreitėja. Patekę į konstrukcijos vidų, chloridai pasiekia armatūrą ir sukelia cheminę reakciją.
Pagrindinės korozijos pasekmės: armatūros plieno korozija - dėl cheminės reakcijos susidaro geležies oksidas (rūdys); tūrio plėtimasis - rūdžių tūris yra žymiai didesnis nei pradinio plieno. „Xypex“ kristalinė technologija veikia cemento matricos viduje - ji užpildo poras, kapiliarus ir mikrotrūkius. Tai užtikrina betono hidroizoliaciją net esant aukštam hidrostatiniam slėgiui. Be laboratorinių tyrimų, „Xypex“ patikimumas stabdant žalingą chloridų poveikį buvo įrodytas atliekant išsamius testus realiuose statybos objektuose. Šie praktiniai bandymai patvirtina technologijos efektyvumą sudėtingiausiomis eksploatacijos sąlygomis.
Įrodymai iš realių statinių: svarbiausi testai ir tyrimai
Testas su tiltu (Viskonsinas, JAV). Viskonsino-Milvokio Universitetas testavo devynis tiltus, kurie buvo apdirbti su įvairiomis koroziją stabdančiomis medžiagomis, įskaitant paviršių impregnantus ir tris skirtingus betono priedus. 1995 metais pastatytas tiltas naudojant „Xypex“, paliekant keletą vietų denginyje, kur „Xypex“ nebuvo naudojamas. 2000 metais paimti kernai ir matuota chloridų koncentracija. Tyrimas parodė, jog „Xypex“ buvo vienintelis priedas, žymiai sumažinęs chloridų įsiskverbimą į betoną.
Cronula Marina (Australija). 1994 metais plūduriuojanti prieplauka buvo padengta betonu su „Xypex Admix C-1000 NF“. 2013 metais atlikti tyrimai apėmė vizualinę apžiūrą, elektrodų tikrinimą ir bandinių paėmimą iš skirtingų gylių. Tyrimo dėka buvo įvertintos korozijos pradžios galimybės ir plastinės savybės.
Lascelles Prieplauka (Australija). 1995 metais pradėtas darbas į betoną įmaišant „Xypex Admix C-1000 NF“. 2014 metų tyrimai, įskaitant vizualinę apžiūrą, apsauginio betono sluoksnio storio matavimus ir chloridų kiekio nustatymą, nustatė apsauginio sluoksnio storį 51-76 mm ir apskaičiavo chloridų difuzijos koeficientą. Surinkti duomenys rodo numatytą korozijos pradžią, o tiek laboratoriniai tyrimai, tiek realių statinių stebėsenos rezultatai patvirtina kristalinės technologijos patikimumą užtikrinant ilgaamžiškumą.
Inžineriniai brėžiniai: universalus bendravimo įrankis
Inžineriniai brėžiniai yra universali kalba, kuria inžinieriai tiksliai ir aiškiai perteikia projektavimo ketinimus. Šiame techniniame dokumente išsamiai aprašomi objekto matmenys, geometrija ir medžiagų specifikacijos. Prieš interpretuodami brėžinius, turite susipažinti su pagrindiniais jų elementais.
Pagrindiniai inžinerinių brėžinių elementai
Inžineriniai brėžiniai apibrėžia detalės formą naudojant įvairius vaizdus. Standartas yra ortografinė projekcija, kur pateikiami keli 2D vaizdai (paprastai iš priekio, šono ir viršaus) to paties 3D objekto. Matmenys yra skaitinės vertės, apibrėžiančios elementų dydį ir vietą. Tolerancijos apibrėžia leistiną matmens nuokrypį. Brėžiniuose turi būti nurodyta detalės medžiaga. Taip pat pateikiami paviršiaus apdailos simboliai, nurodantys reikiamą paviršiaus lygumą. Standartizacija padeda išvengti painiavos ir klaidų tarp projektavimo ir gamybos komandų visame pasaulyje. JAV daugiausia naudoja ASME (trečiojo kampo projekcijos) standartus, o dauguma kitų šalių - ISO (pirmojo kampo projekcijos).
Vaizdavimo būdai ir projekcijos
Ortografinė projekcija vaizduoja 3D objektą su keliais 2D vaizdais (priešingai, šonas, viršus). Tai apsaugo nuo ilgio iškraipymo. Išdėstymo būdas priklauso nuo projekcijos metodo: pirmojo kampo projekcija (Indija, Europa) ir trečiojo kampo projekcija (JAV). Izometriniai vaizdai rodo objektą trimis matmenimis iš vieno požiūrio taško. Visos vertikalios linijos brėžiamos vertikaliai, o horizontalios - 30 laipsnių kampu. Pjūvių vaizduose atskleidžiamos vidinės detales.
Linijų tipai ir žymėjimai
Matomos linijos - storos, ištisinės; paslėptos linijos - vidutinio storio punktyrinės; centrinės linijos - ilgos ir trumpos plonos brūkšnelių seko. Fantominės linijos - plonos ištisinės linijos su ilgu brūkšniu ir dviem trumpais. Matmenų linijos - su rodyklėmis. Pagrindinė brėžinio linija gali būti 0.5-1.4 mm storio, o matomos kontūro linija - didžiausia. Specialistai naudoja siauras, plonas linijas braižant vidines detales, o užbrūkšninės linijos nurodo pjūvius ir kirtinius vaizdus. Iterptinio kirtinio kontūro linijos naudojamos, kai pjaunama per objektą, siekiant parodyti vidines detales. Bruksninė linija žymi paslėptas linijas. Bangųotji ištisinė linija naudojama bendram objektų apibrėžimui.
Simboliai ir jų reikšmės: matmenų simboliai paaiškina matavimą; skyles žymima ⌀, spindulys - R; įgilinimas ⌵ ir išgręžimas ⌴, gylis - rodyklė žemyn. Paviršiaus apdailos simboliai (√) nurodo lygumo reikalavimus, Ra (riškingas banguotumas), paviršiaus raštas ir kryptis. Suvirinimo simboliai pateikia detalias sujungimo instrukcijas - rodomi suklijuoti, suvirinti ar sujungti elementai. GD&T simboliai rodo leistiną formos, orientacijos, vietos ir išbėgimo variaciją; jie pateikiami valdymo rėmelyje. Padėtis nurodoma kryželio simboliu (⨁). Tokie simboliai užkerta kelią ilgoms teksto dalims, suteikdami trumpą ir aiškią vizualinę informaciją, kurią tiksliai interpretuoja inspektoriai ir mechanikai visame pasaulyje.
Brėžinio struktūra ir skaitymas
Antraštės blokas paprastai yra apatiniame dešiniajame kampe. Jame nurodomas brėžinys, detalės arba mazgo pavadinimas, brėžinio numeris, vienetai ir mastelis, projekcijos metodas (pirmasis ar trečiasis kampas), medžiaga, braižytojo ir tvirtintojo parašai. Viršutiniame dešiniajame kampe dažnai yra pataisymų lentelė su atliktais pakeitimais. Surinkimo brėžiniuose medžiagų sąraše (BOM) išvardijami visi komponentai. Dideliuose brėžiniuose naudojama tinklelio sistema su skaičiais ir raidėmis išilgai kraštinių. Apatinį dešinį kampe visuomet pradėkite su pavadinimo bloku. Toliau tikrinkite projekcijos standartą ir matavimo vienetus, nurodytus antraštės bloke. Nepasikliaukite tik vienu vaizdu - svarbu analizuoti ir kitus vaizdus, kad suprastumėte elemento formą.
Brėžinio braižymo seka ir dokumentacijos plėtiniai
Brėžinio braižymo seka: nustatomas reikiamų atvaizdų skaičius, pasirenkamas mastelis ir formatas, informuojamas popieriaus lapas. Siauros linijos braižomos atvaizdų vietose su simetrijos ašimis, nubraižomi pagrindiniai vaizdai ir pjūviai. Esant poreikiui, braižomi vietiniai ir papildomi vaizdai, vietiniai pjūviai ir kirtiniai. Reikalingi matmenys užrašomi, pozicijų numeriai nurodomi, pagrindinė lentelė ir specifikacijos lentelė užpildomos.
Medienos brėžinių specifika
Medienos šerdžių mėginių ėmimas ir skaitymas yra svarbus dendrochronologijos, miškininkystės ir kitų tyrimų kontekste. Žiedai skaičiuojami šalia medžio žemės lygio arba pagrindo, siekiant tiksliausio amžiaus įvertinimo. UAB Mildrena yra įmonė, kuri gamina faneravimą, medienos paruošimą, džiovinimą ir apdirbimą, taip pat stalviršius iš MDF arba MDP plokščių pagal klientų brėžinius bei savo standartinius produktus.
Tolerancijos ir sujungimai

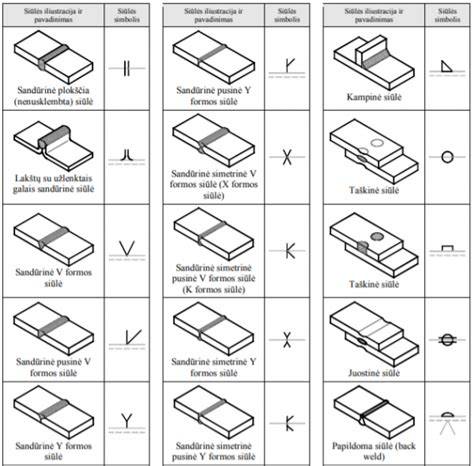

Tolerancijos apibrėžia leistiną matmens nuokrypį. GD&T - simbolinė brėžinių kalba, kuri tiksliai kontroliuoja formą, vietą ir orientaciją. Ji sujungia elementus su atskaitos taškais, suteikdama aiškesnį funkcinį kontekstą. Taip pat pateikiama informacija apie išardomus ir neišardomus junginius bei sriegių tipus. Suvirinimo siūlių tipai ir jų vaizdavimas bei žymėjimas brėžiniuose atliekami pagal ISO standartus. Pleištinių sujungimų vaizdavimas ir žymėjimas yra detalizuotas brėžiniuose. Surinkimo brėžiniuose medžiagų sąraše (BOM) išvardijami visi komponentai, o išskleisti vaizdai parodo, kaip dalys dera tarpusavyje. Be to, šie vaizdai turi būti suderinti su BOM, kur išvardyti visi komponentai.
CAD, ateities tendencijos ir modeliavimas

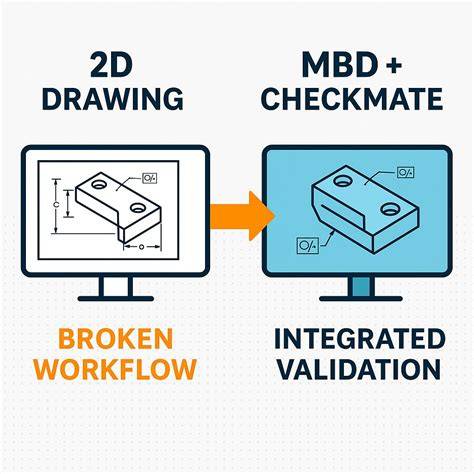

CAD pranašumai palyginti su rankiniais brėžiniais: greitesnis duomenų peržiūrėjimas, didesnis tikslumas, lengvesnis bendrinimas ir bendradarbiavimas. Ateities tendencija - Modeliu pagrįstas apibrėžimas (MBD), kur 3D modelis yra vienintelis patikimumo šaltinis. MBD į modelį įtrina visą produkto ir gamybos informaciją (PMI), įskaitant GD&T. Šis metodas sumažina poreikį kurti 2D brėžinius. Trumpai tariant, inžineriniai brėžiniai yra standartinė komunikacijos priemonė gamyboje, kuri iš projekto koncepcijos sukuria realius produktus.
Brėžinio braižymo seka ir medžiagų specifikacijos yra svargios norint užtikrinti, kad visos dalys tinkamai dera tarpusavyje ir atitinka tarptautinius standartus (ASME, ISO). Inžineriniai brėžiniai - universali kalba visame pasaulyje, kuri padeda tiksliai perteikti konstrukcijos ketinimus, medžiagų charakteristikas, jungčių tipus ir paviršiaus reikalavimus, taip pat užtikrina sklandų gamybos ir kokybės kontrolės procesą.
Inžinerinių brėžinių supratimas
