Ar žinojote, kad net 2 cm paklaida projektuojant nuolydį gali paversti brangų įrenginį teisiškai nelegalia ir fiziškai neįveikiama kliūtimi? Tinkamas panduso kampas nėra tik skaičius techniniame brėžinyje; tai kritinis inžinerinis parametras, tiesiogiai lemiantis, ar judėjimo negalią turintis asmuo galės saugiai ir savarankiškai pasiekti tikslą. Sutikite, kad pasiklysti tarp procentų, laipsnių ir santykio rodiklių, tokių kaip 1:12 ar 1:16,7, yra itin lengva, ypač kai bandote pritaikyti standartus ribotoje erdvėje. Mes suprantame šį iššūkį, todėl parengėme išsamų inžinerinį gidą, kaip tiksliai apskaičiuoti panduso ilgį ir nuolydį, kad jie atitiktų STR 2.03.01:2019 reikalavimus ir užtikrintų maksimalų saugumą.
Kas yra panduso kampas ir kodėl jis toks svarbus?
Inžineriniu požiūriu panduso kampas apibrėžiamas kaip vertikalaus aukščio skirtumo ir horizontalaus projekcijos ilgio santykis. Tai nėra tik geometrinė figūra, tai kritinis parametras, nulemiantis įrangos funkcionalumą ir naudotojo saugumą. Pagrindinė rizika, susijusi su per stačiu nuolydžiu, yra svorio centro poslinkis, dėl kurio kyla tiesioginis apvirtimo pavojus. Lietuvoje galiojantis statybos techninis reglamentas STR 2.03.01:2019 „Statinių prieinamumas“ nustato griežtas ribas, kurių privaloma laikytis projektuojant viešosios paskirties pastatus. Šis dokumentas, įsigaliojęs 2020 m. sausio 1 d., reikalauja, kad nuolydis neviršytų 6 % (santykis 1:16,7), o išimtiniais atvejais leidžia iki 8,3 % (santykis 1:12).
Teisinė bazė ir pagrindiniai reikalavimai
Projektuojant pandusą būtina vadovautis STR 2.03.01:2019 bei ADA/įrodomų tarptautinių patirtinių standartų gairėmis. Auksiniu standartu viešiesiems pastatams laikomas apie 5 % nuolydis, kuris užtikrina komfortą be papildomos pagalbos. Vienos ištisinės panduso juostos ilgis neturi viršyti 9 000 mm, o pakilimo aukštis - 750 mm. Aikštelės - tiek viršuje, tiek apačioje, - turi būti ne mažesnės nei 1500 x 1500 mm. Turėklai turėtų būti įrengti abiejose panduso pusėse, o borteliai - ne mažesni kaip 50 mm. Panduso paviršius turi būti neslidus, o vandens nutekėjimas turi būti užtikrintas, jeigu reikia įrengti nutekėjimo sistemas.
Konkrečios nuolydžio ir ilgio rekomendacijos
- 5 % nuolydis (1:20) yra laikomas optimalus viešosiose erdvėse; 8,3 % (1:12) - leidžiamas tik kai erdvė ribota; 6 % (1:16,7) - dažniausiai privalomas rodiklis, tačiau išimtiniais atvejais gali būti šiek tiek viršytas.
- Praeitais laikais 9 000 mm ilgio riba ir 750 mm pakilimo aukštis buvo ypatingos apribojimų sąlygos STR vėlesnėms redakcijoms.
- Tarpinės aikštelės turėtų būti įrengiamos kas 9 000 mm ilgio panduso, arba virš jų, su 2000 x pločio tarpine aikštele.
Matavimo ir skaičiavimo taisyklės

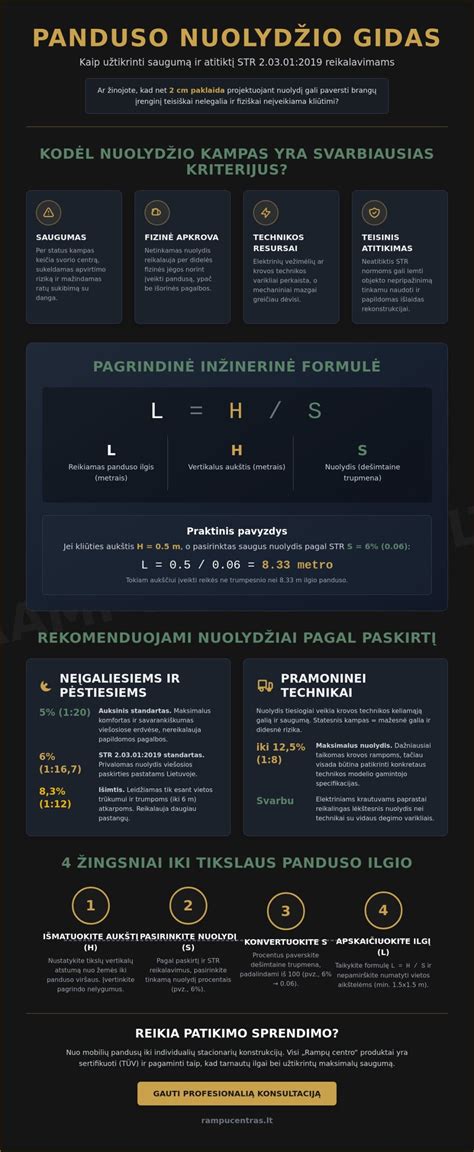

Praktinį pavyzdį iliustruoja šios formulės: L = H / S, kur L - panduso ilgis, H - vertikalus aukštis (nuo žemės iki viršutinės platformos), S - nuolydžio santykis (dešimtainė trupmena). Pavyzdžiui, norint 5 % nuolydžio, naudokite S = 0,05. Skaičiuodami kartais susiduriame su 2-3 laipsnių grunto nuolydžiais, todėl būtina matuoti aukštį tiek prie kliūties, tiek ten, kur pandusas pasieks žemę. Tuo pačiu užtikrinama, kad vertikalus aukštis atitiktų tikslų matavimo tašką.
Jeigu norimas panduso ilgis viršija vietos plotį, gali būti taikomos L arba U formos konfigūracijos su tarpinėmis poilsio aikštelėmis, o mobiliems sprendimams - teleskopiniai pandusai, kurie išsiskleidžia į reikiamą ilgį.
Pramoniniai ir privatus sektoriai: kampų pritaikymas
Pramoniniame sektoriuje panduso kampas dažnai parenkamas atsižvelgiant į technikos ratų bazę, prošvaistę ir variklio galią. Sunkiajai technikai kampai gali būti daug stati - iki 30 % (aproks. 16,7 laipsnio), tačiau tai priklauso nuo įrangos galios. Mažai technikai - pvz., vejapjovėms ar traktoriukams - taikomi lankstesni nuolydžiai; bet didėja slydimo rizika dėl mažesnio rato kontakto ploto. Rekomenduojama neviršyti 15-20 % nuolydžio, kad užvažiavimas būtų sklandus.
Tarp logistinės grandinės elementų svarbu suderinti krovos aukštį ir rampos ilgį. Jei rampa per trumpa, kampas tampa per status, o tai gali pažeisti transporto priemonės dugną arba sukelti krovos įrangos strigimą viršutiniame krašte.
Kaip apskaičiuoti reikiamą panduso ilgį žingsnis po žingsnio
- Tikslus vertikalaus aukščio matavimas: matuokite nuo žemės paviršiaus iki viršutinės kliūties briaunos milimetru tikslumu, taip pat įvertinkite vietą, kur pandusas remsis į žemę.
- Nuolydžio kampo pasirinkimas: nustatykite tikslinį nuolydį pagal STR 2.03.01:2019 ir ADA gairės.
- Horizontalios erdvės įvertinimas: patikrinkite, ar turite pakankamai vietos tiesiam pandusui įrengti; pavyzdžiui, ilgiams 6 metrai reikės papildomai apie 1,5 metro laisvos erdvės.
- Konstrukcijos tipo parinkimas: atsižvelkite į naudojimo dažnumą ir mobilumo poreikį. Jei turite 3 laiptelius, H = 45 cm, 8,3 % nuolydžiui L = 45 cm / 0,083 ≈ 5,42 m.
- Jei horizontali erdvė trumpesnė nei reikalinga, svarstykite L/U formos pandusus su poilsio aikštelėmis arba teleskopinius pandusus.
Specifiškos rekomendacijos dėl įrengimo ir kokybės užtikrinimo
Po teorinių skaičiavimų svarbu pasirinkti sertifikuotą įrangą ir profesionalų įrengimą. „Rampų centras“ siūlo inžinerinius sprendimus, kurie užtikrina, kad panduso kampas bus tiksliai laikomas. Mūsų asortimente - aliuminio konstrukcijos dėl lengvumo, atsparumo korozijai ir ilgaamžiškumo; visos gamybos atitinka Europos standartus. TÜV sertifikatas patvirtina, kad įranga buvo išbandyta laboratorinėmis sąlygomis esant maksimalioms apkrovoms. Individualus projektavimas leidžia pritaikyti sprendimus esant specifinėms erdvėms ar architektūros elementams.
Esant nelaimingiems atsitikimams ant nesertifikuoto panduso, savininkas prisiima pilną atsakomybę už žalą; draudimas tokiais atvejais dažnai nesuteikia kompensacijos. Profesionalios sistemos užtikrina ilgalaikę investicijų grąžą: mažina krovos klaidas, didina darbuotojų saugumą ir pagreitina logistinius procesus. Siūlome platų sprendinių spektrą - nuo guminių slenkstinių rampų iki pramoninių užvažiuojamų tiltelių, su galimybėmis papildomai įrengti apsaugos elementus (dvigubi turėklai, apsauginiai borteliai, neslidūs paviršiai).
Tarpinis įrengimo procesas ir teisės aktų kontekstas
Pandusas - tai investicija į žmogaus savarankiškumą, orumą ir gyvenimo kokybę. Įrengus pandusą daugiabučiuose, įrenginys tampa pastato inžinerinės įrangos ar konstrukcijų dalimi, todėl svarbu suprasti, kad šie darbai paliečia bendrąsias konstrukcijas ir žemės sklypą. Civilinio kodekso bei atitinkamų teisės aktų nuostatos užtikrina, kad tokie projektai būtų vykdomi ir prižiūrimi laikantis visų reikalavimų. Panduso įrengimo procesas dažnai reikalauja savininkų daugumos sutikimo ir įrenginys yra prižiūrimas kaip namo dalis.
Privalomi saugumo elementai ir esminės specifikacijos
- Spalvų ir paviršiaus sprendimai: neslidus paviršius, kad būtų užtikrintas saugus judėjimas tiek sausuoju, tiek drėgnuoju metų laiku.
- Borteliai: ne žemesni kaip 50 mm, virš panduso ir aikštelių paviršiaus; turėklai iš vidinės pusės išilgai viso panduso ploto be pertraukų.
- Turėklų komponentai: 30-50 mm skersmens skerspjūvio, pratęsiant į viršų ir apačią ne mažiau kaip 300 mm.
- Apšvietimas: užtikrinamas šviesos pasiskirstymas per visą panduso ilgį be tiesioginių akinimų ar išsklaidytų šešėlių.
- Vandens nutekėjimas: įrengiamos sistemos, jei reikia, kad vanduo ne kauptųsi ant paviršiaus.
Techninis požiūris į erdvės planavimą
Kiekvienas pandusas turi būti pritaikytas konkrečiam objektui, atsižvelgiant į aukščio skirtumus, erdvės plotį ir architektūrą. Panduso pradžia ir pabaiga turi būti su horizontally lygiu paviršiumi, o minimalūs tarpai tarp panduso ir sienų turi būti užtikrinti saugiam pravažiavimui. Jei pandusas įrengiamas už pastato sienos, būtina išlaikyti reikiamą tarpas nuo sienos paviršiaus. Esant privačiam sektoriui, sprendimai gali būti orientuoti į kompaktiškumą, o viešose erdvėse - į universalią prieigą ir visų naudojimo poreikių patenkinimą.
Papildomi patarimai ir skubūs priminimai
Prieš įrenginį įsigyjant ar jį diegiant, rekomenduojama konsultuotis su specialistais, atlikti tikslų projektą, įvertinti visus svarbius veiksnius (aukštį, erdvės plotį, kliūtis, oro sąlygas) ir įsitikinti, kad įranga atitinka STR 2.03.01:2019 ir kitų aktualių standartų reikalavimus. Sertifikatai, profesionalus montavimas ir individualus projektavimas užtikrina, kad pandusas bus saugus, efektyvus ir atitiksilę metų techninius reikalavimus.
Norėdami detaliai įvertinti konkrečios erdvės galimybes ir gauti tikslius skaičiavimus, kreipkitės į mūsų specialistus, kurie padės atlikti individualų kampo ir ilgio apskaičiavimą pagal jūsų objekto specifiką. Mes vertiname jūsų laiką ir prisiimame atsakomybę už įrangos ilgaamžiškumą, todėl kiekvienas projektas prasideda nuo nuodugnios techninės analizės. Teisingai apskaičiuotas panduso kampas yra pamatinis elementas, užtikrinantis ne tik pastato atitiktį STR 2.03.01:2019 reglamentui, bet ir realų žmonių saugumą. Išsilavinimu pagrįsta inžinerija, 1:12 ar 1:20 santykiai, padeda išvengti brangių projektavimo klaidų ir užtikrina konstrukcijos funkcionalumą dešimtmečius.
