Betoniniai pralaidų antgaliai: specifikacijos, projektavimas ir hidrauliniai skaičiavimai

Betoniniai pralaidų antgaliai yra svarbūs melioracijos ir kelių inžinerijos statiniams, skirti užtikrinti tinkamą vandens pralaidumą ir apsaugoti inžinerinius objektus nuo erozijos. Šiame straipsnyje bus nagrinėjamos betono pralaidų antgalių specifikacijos, jų taikymas, hidrauliniai skaičiavimai ir tvirtinimo konstrukcijos.

Pralaidų konstrukcijų taisyklės ir reglamentai

Vandens pralaidų konstrukcinių sprendinių taikymo melioracijos statinių statyboje taisyklės, patvirtintos Lietuvos žemės ūkio ministro 2009 m. kovo 17 d. įsakymu Nr. I, nustato nurodymus, kaip naudoti vandens pralaidų kartotinius modulinius elementus melioracijos statyboje.

Šiose taisyklėse pateikiami apvalių gelžbetoninių vamzdžių (diametro nuo 0,6 iki 1,6 m), gofruotų plastikinių vamzdžių (0,3-1,0 m), gofruotų metalinių vamzdžių (0,8-2,0 m) vidaus skersmens konstrukcijos ir hidrauliniai skaičiavimai. Taip pat aprašomi deformuoto žiedo skerspjūvio formos gofruotų metalinių vamzdžių moduliai įvairaus pločio (nuo 1,95 m iki 3,15 m).

Pralaidoms suteikiami šifrai, kurie melioracijos srityje naudojami kelis dešimtmečius, kur:

• m - pralaidos liemens medžiaga (GB - gelžbetonis; P - plastikas; M - metalas);
• kitų parametrų pagalba nustatomi hidrauliniai ir geometriniai pralaidų charakteristikos.

Tvarka, standartai ir reglamentai

Projektuojant ir statant betoninius pralaidų antgalius, būtina remtis įvairiais teisės aktais ir techniniais reglamentais, tarp kurių svarbiausi:

• Lietuvos Respublikos melioracijos įstatymas;
• Melioracijos techniniai reglamentai (MTR 2.02.01:2006, MTR 1.05.01:2005);
• Statybos techniniai reglamentai (STR 1.01.09:2003, STR 2.06.02:2001, STR 2.05.19:2005, kt.);
• Kelių techniniai reglamentai (KTR 1.01:2008);
• Statybos taisyklės ir rekomendacijos, tokios kaip ST 8871063.01:2002 „Automobilių kelių apvalių gelžbetoninių vandens pralaidų kartotiniai konstrukciniai sprendiniai“;
• Lietuvos standartai, pvz., LST EN 206-1:2002 „Betonas. I dalis“.

Šių dokumentų laikymasis užtikrina pralaidų ilgaamžiškumą, patikimumą ir tinkamą konstrukcijų vientisumą.

Hidrauliniai skaičiavimai ir parametrai

Vandens pralaidų geometriniams parametrams nustatyti atliekami hidrauliniai skaičiavimai, kurie pagrindžia pralaidų skersmens pasirinkimą ir žemutinio bjefo tvirtinimo konstrukcijos nustatymą. Prieš pradedant skaičiavimus, būtina žinoti prognozuojamą vandens debitą griovyje ar vandentakyje, kur statomos pralaidos. Sumodeliuotiems statiniams, pavyzdžiui, melioracijos grioviuose vietiniams keliams, skaičiavimai atliekami 5% tikimybės debitui praleisti.

Hidrologiniai skaičiavimai atliekami vadovaujantis STR 2.05.19:2005 „Inžinerinė hidrologija. Pagrindiniai skaičiavimo reikalavimai“. Pagal šiuos skaičiavimus nustatomi skersmens parametrai, ištekančio vandens greitis, tėkmės sąlygos žemutiniame bjefe ir kritiniai bei normalūs gyliai.

Vandens tekėjimo pralaidų vamzdžiais tipai

• Beslėgė tėkmė - tėkmė su laisvu paviršiumi visoje pralaidos ilgyje, kai vamzdis nėra užpildytas iki viršaus. Šios tėkmės metu vandens gylis žemutiniame bjefe yra mažesnis nei kritinis pralaidos vamzdyje;
• Pusiau slėginė tėkmė - yra pusiau slėgta srovė, kai įtekėjimas yra slėginis, o ištekėjimas - beslėgis. Šio režimo pralaidos patiria dideles dinamines ir vakuumines apkrovas;
• Slėginė tėkmė - visa tėkmė pralaidoje vyksta slėginiu režimu su pilnu vamzdžio pripildymu.

Melioracijos grioviuose rekomenduojama projektuoti tik beslėgės tėkmės pralaidas dėl jų konstrukcijos paprastumo ir mažesnių statybos kaštų. Pusiau slėginių ar slėginių pralaidų statyba grioviuose nėra rekomenduojama dėl didesnių statybos išlaidų ir technologinių reikalavimų.

Pralaidų hidraulinės sąlygos ir skersmens parinkimas

Skersmens parinkimui naudojamos šios pagrindinės sąlygos:

• H ≤ 1,2d - hidro parametras, kur H - vandens gylis prieš pralaidą, d - vamzdžio skersmuo;
• h < d - vandens gylis žemutiniame bjefe mažesnis už vamzdžio skersmenį.

Reikalaujama, kad priimtas skersmuo tenkintų šias sąlygas, kitaip skersmuo didinamas pakopomis, kol sąlygos bus užtikrintos. Debitas apskaičiuojamas pagal plataus slenksčio nuopylos formulę, kuri atsižvelgia į hidraulinius parametrus ir pripildymo koeficientą kp.

Žemutinio bjefo tvirtinimo konstrukcijos ir hidrauliniai šuoliai

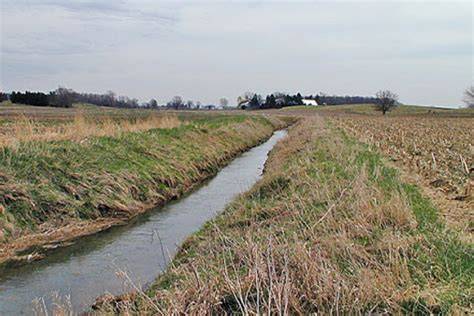

Vandens greitis žemutiniame bjefe dažnai viršija nesustiprintiems gruntams leistiną ribą. Dėl to, jei žemutinio bjefo nebus tinkamai tvirtinamas, gresia griovio dugno erozija ir statinio pažeidimas. Todėl būtina tinkamai parinkti žemutinio bjefo tvirtinimo konstrukciją, kuri apsaugotų nuo išplovimų.

Dažnu atveju tvirtinamas ruožas projektuojamas su dugno nuolydžiu mažesniu už kritinį, todėl susiformuoja hidraulinis šuolis - vieta, kur vyksta tėkmės režimo pokytis iš audringo (superkritinio) į ramų (subkritinį). Šis procesas sukelia energijos praradimus, tačiau apsaugo nuo intensyvios erozijos tolimesniuose ruožuose.

Hidraulines sąlygas griovyje ties pralaidos ištekėjimu nusako vandens gylis h ir kritinis gylis h_kv. Kritinį gylį galima apskaičiuoti naudojant formules arba nomogramas trapecinių griovių atveju. Pagal tvirtinamo ruožo plotį ir šlaito koeficientą apskaičiuojama praplatinta vagos dugno dalies plotis bp.

Pastaba: Pirmo ir antro susietųjų gylių reikšmės gali būti nustatomos ir literatūroje pateikiamų grafinių metodų pagalba.

Betoninių pralaidų antgalių gamyba ir pirkimo specifikacijos

Betoniniai pralaidų antgaliai gaminami pagal nustatytas technines specifikacijas, užtikrinančias reikiamą atsparumą ir ilgaamžiškumą. Pavyzdžiui, VĮ „Kelių priežiūra“ vykdė pirkimą dėl plastikinių pralaidų gelžbetoninių antgalių PA-4p ir PA-6p, kurių kiekiai atitinkamai 60 ir 30 vienetų, o maksimali vertė siekė 1850 Eur be PVM kiekvienai daliai.

Pirkimo dokumentuose detalizuojami techniniai reikalavimai, pagal kuriuos gamintojai turi gaminti ir tiekti pralaidų antgalius, o tiekėjų įsipareigojimų vykdymo vieta dažniausiai nustatoma konkrečiam kelių tarnybos padaliniui.

Pralaidų vamzdžių tipai ir dydžiai

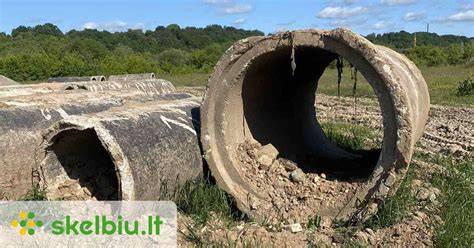

• Gelžbetoniniai vamzdžiai: dažniausiai 6 m ilgio, vidinio diametro nuo 110 mm iki 315 mm;
• Metalinių vamzdžių variantai: virinami vamzdžiai 315 mm diametro, taip pat 100 mm diametro;
• Plastikiniai vamzdžiai su pritaikytais adapteriais, montavimo instrukcijomis ir tvirtinimo elementais;
• Kartu su pralaidomis siūlos įvairios valymo įrenginiai, pontoniniai lieptai, pontonai ir kiti priedai.

Vandens pralaidų antgalių funkcionalumas ir pritaikymas

Betoniniai pralaidų antgaliai yra suprojektuoti taip, kad maksimaliai prisitaikytų prie gamtos sąlygų bei statinių naudojimo poreikių. Jie padeda užtikrinti efektyvų paviršinio vandens nuleidimą, apsaugą nuo erozijos ir ilgaamžišką konstrukcijos veikimą.

Pralaidų vamzdžių ir antgalių konstrukcija turi būti suderinta su hidraulinėmis skaičiavimo sąlygomis bei statybos taisyklėmis, kad būtų išvengta dinaminės apkrovos ir vakuuminių reiškinių, kurie gali pakenkti statiniui ir aplinkai.

Statybos ir montavimo reikalavimai

Montuojant betoninius pralaidų antgalius būtina laikytis šių reikalavimų:

1. Pagrindas turi būti paruoštas taip, kad užtikrintų statinio stabilumą ir tinkamą apkrovų paskirstymą;
2. Montavimo metu pralaidų vamzdžiai turi būti sandariai sujungti, ypač jei numatomas pusiau slėginis ar slėginis vandens tekėjimas;
3. Žemutinis bjefo ruožas privalo būti tinkamai sutvirtintas atsižvelgiant į numatytą vandens greitį ir erozijos galimybes;
4. Naudojami priedai, tokie kaip adapteriai, alcuokliai ir tvirtinimo juostos, turi atitikti techninius dokumentus ir gamintojo rekomendacijas.

Apibendrinant

Betoniniai pralaidų antgaliai - tai svarbi melioracijos ir kelių infrastruktūros dalis, kurios specifikacijos, hidrauliniai skaičiavimai bei tvirtinimo konstrukcijos tampriai susijusios su statinio ilgaamžiškumu ir funkcionalumu. Laikantis galiojančių taisyklių, standartų ir rekomendacijų, užtikrinamas efektyvus vandens srautas ir sumažinama statinio erozijos rizika.
