Betonika perdangos plokštės montavimas: techniniai aspektai, sprendimai ir rekomendacijos

AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokšės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokštų tuštumas nepriteka betono). Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus). Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.

Technologiniai parametrų pagrindai ir standartai

Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis. AB „AKSA“ HCS plokštės yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius. Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles.

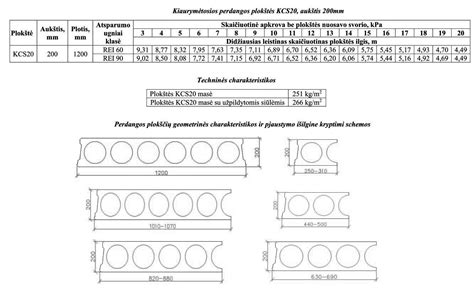

Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai). Įmonės plokštės projektuojamos ir gaminamos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). Perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45 laipsnių kampu. Ekstruzinės perdangos plokštes standartiniu atveju neatitinka pakėlimo kilpų, tačiau užsakovui pageidaujant galima gaminti su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis).

Montavimo ir inžineriniai sprendimai

AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams kaip laikantis ir šilumą izoliuojantis elementas. Bauroc perdangų plokštės gali būti platesniuose ir siauresniuose dydžiuose, o jų atraminės savybės užtikrinamos į jas įkomponuojant armatūrą bei siūlių užpildą. Perdangos plokštės gali būti montuojamos kampu, gulščiai bei naudojamos dviejųšlaičio stogo montavimui kaip laikomąją ir šilumą izoliuojančią konstrukciją.

Dauguma žmonių, kurie domisi ar bent kiek žino apie statybas, yra susidūrę su kiaurymėtosiomis perdangomis. Kiaurymėtosios įtemptojo gelžbetonio plokštės yra perforuotos įtempto betono plokštės, projektuojamos ir gaminamos nepertraukiamo liejimo būdu pagal kliento pateiktus brėžinius ar specifikacijas. Šios plokštės naudojamos luboms, stogams ir sienų pertvaroms montuoti pramoniniams, administraciniams ir komerciniams pastatams, švietimo įstaigose ir gyvenamuosiuose pastatuose. Standartinis plokštės plotis - 1200 mm, tačiau galima pjaustyti į siauresnes juosteles. Plokštė pagaminta iš C45/55 arba C50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Angas galima formuoti pagal klientų brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis. Standartinė perforuotos plokštės atsparumo ugniai trukmė - 60 minučių.

Perdangos konstrukcijų palyginimas

• Gyvenamiesiems pastatams dažnai taikoma perdanga iš plokščių arba keraminė / medinė laikomoji dalis; plokščių perdanga užima mažiau laiko ir kainos atitinka rezultatą.
• Medinė perdanga yra pigesnė, bet garso izoliacija gali būti prastesnė už gelžbetonio plokščių sprendimus.
• Monolitinė perdanga turi didesnes kaštų ir laiką, tačiau kartais gali būti būtina projektams.
• Kiaurymėtasis perdangos plokštės užtikrina gerą apsaugą, šilumos izoliaciją ir garsą bei atsparą karščiui.

Montavimo reikalavimai ir priemonės

Perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos. Prieš montuojant perdangos plokštes ant sieninių plokščių, reikia patikrinti atraminio paviršiaus lygumą. Jei nelygus, naudotos plastikinės ar metalinės išlyginimo plokštės-tarpikliai. Minimalus tarpiklio aukštis turėtų būti 15 mm, kad po perdangos plokšte sklandžiai nutekėtų skiedinys. Plokščių kėlimas atliekamas naudojant statybinį krizną su kėlimo traversa ir griebtuvais, kurie turi būti tvirtinami prie plokštės taip, kad išsikišantys galai nebūtų ilgesni nei 0,5 m. Grandinės turi būti apsaugos, o plokštė nuleidžiama į projektinę padėtį. Prieš atkabinant grandines, būtina patikrinti plokštės padėtį ir atraminį paviršių ilgį.

Minimalus perdangos plokštes atraminio paviršiaus ilgis ant mūro - 10 cm, ant betono ar metalo - 8 cm. Siauresnė nei 120 cm plokštė turi būti apjungta su šalia esančia plokšte tuo metu, kai būtina palikti 2 cm tarpą, kad prirėmus klojinį būtų galima formuoti apatinę siūlę. Esant dideliems angoms, gamintojas pateikia specialią atraminę detalę. Palaikymo zonos ilgis turi būti 70 mm arba daugiau. Išilginis tarpas tarp plokščių turi būti ne mažesnis kaip 30 mm ir užpildomas betonu be papildomos armavimo. Jeigu plokščių išlinkimai viršija 8 mm, jie turi būti išlyginti pakeliant žemiausiai esančią plokštę arba spaudžiant aukščiausią.

Sandūros ir siūlių betonavimas vykdomas smulkiagrūdžiu betonu (C25/C30), užpildai ne daugiau kaip 8 mm skersmens. Prieš betonavimą būtina išvalyti siūles nuo dulkių ar pašalinių daiktų. Lengvai užpildant siūles, naudojama silikoninė ar akrilo hermeto užpildyta siūlė. Žiemą montavimo darbus palaiko papildomos priemonės: sniegas ir ledas turi būti pašalinti, o esant dideliems šalčiams vieta turi būti uždengta ir šildoma. Plastikiniai kamšteliai naudojami užkimšti kiaurymėtas plokštes galų kilpoms. Plokščių atraminės zonos gali būti užkietintos su sija, o tarpai tarp plokščių užpildomi 30 mm iki 50 mm. Sandūrų laikančiosios įranga dažnai realizuojama su strypais ir perforuota sienele, siekiant didesnio standumo.

Specialios situacijos: projektų pavyzdžiai ir praktika

Renkantis perdangos plokštes, kai kurios įmonės siūlo individualius matmenis, o iki jų pasirinkimo reikia atsakyti į užduotas klausimus apie naudotus užpildus ir gelžbetonines sijas. Projektavimo fazėje dažnai nustatoma, kad trijų plokščių variantas su išpjovomis ir dviejų plokščių variantai su armavimu yra optimalūs. Pavyzdžiui, kai dalis plokščių yra ilgos ir sunkios (po 2,88 tonos), reikalingas galingas kranas (pvz., KRUPP 25 tonų), kuris gali tiekti laiką ir kainas optimaliai. Dauguma gamintojų siūlo plokštes su įpjovomis, kurios suteikia gerą sandarumą ir lengvą įrengimą tarp natūralaus krašto. Tokios plokštės dažnai ateina su jau pragręžtomis skylėmis vandens nutekėjimui.

Kiaurymėtosios perdangos plokštės Lietuvoje šiuo metu gaminamos ir diegiamos taip, kad užtikrintų šilumos ir garso izoliaciją, atsparumą drėgmei ir karščiui bei galimybę pritaikyti jas individualiems užsakovų poreikiams. Jei tarp gamintojo siūlomų perdangos plokščių pasirinkimo nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius. Svarbiausia - tinkamai pasirinkti plokštės aukštį, armavimą ir įrengimo seką, kad projektas atitiktų laikomąsias plokščių savybes ir saugos reikalavimus.

Montavimo gairės ir praktiniai patarimai

Projektuotojas, skaičiuodamas besiremenčio paviršiaus plotą, turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį. Kiekviename projekte nurodomi ryšių įrengimo mazgai, jų vietos perdangoje ir betonavimo ypatumai. Dažniausia konstrukcija - ryšiai plokščių galuose ties atramomis; kai perdanga veikia kaip diafragma, ryšiai įrengiami ir su išilginėmis sienomis. Paviršių lygumas yra pagrindinis garantas - lygus atraminis paviršius užtikrina teisingą perdangos plokštės kietumą ir ilgaamžiškumą. Montuojant siauresnes plokštes ir kuriant didesnes angas, būtina naudoti specialias atramines dalis, kurios užtikrina papildomą atramantį stiprumą.

Kokybiškos perdangos plokštės ir tinkamas montavimas leidžia užtikrinti ilgaamžišką ir saugią perdangą. Dėmesio reikalauja plokščių kėlimas, tarpai, siūlių užpildymas ir šaltuoju metų laiku taikomos priemonės. Kruopštus planavimas, kokybiški komponentai ir profesionalūs montavimo darbininkai - pagrindiniai sėkmingo projekto garantai.

Duomenų ir pavyzdžių santrauka

1. Standartinis plokštės plotis - 1200 mm; galima gaminti siauresnes plokštes iki minimaliai 280 mm pločio.
2. Aukštai: 200-500 mm; lakštų tipai HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A, HCS50.
3. Betono klasės: C40/56-C50/60 priklausomai nuo apkrovų ir projekto, naudojami priedai bei lynai Y1860S7 Ø9,3 mm arba Ø12,5 mm.
4. Gamyba pagal EC2 EN 1992 ir EN 1168:2005 + A3:2011; CE ženklas; SPSC sertifikatai.

Perdangos plokštės gali būti montuojamos ant mūro ar monolitinių sienų, gelžbetoninių ar metalinių sijų, o kai kuriais atvejais - papildomai sutvirtinamos plieninėmis sijomis su perforuota sienele, siekiant didesnio standumo ir nekarpantų plokšnių. Projekto užduotis - pasirinkti tinkamą plokštės aukštį, vielinį įtempimą ir armatūrą, įvertinus apkrovą ir aplinkos sąlygas.
