Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta.
Paruošiamieji darbai ir kontūro ženklinimas
Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
Profiliai ir jų žymėjimo sistema
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės.
Užpildymas, izoliacija ir sandarinimas
Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm.
Statramsčiai, jų įranga ir ilginimas
Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams.
Savaime suprantama, statybvietėje yra daugybė situacijų, kuomet ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu.
Gipso kartono pertvaros aukštis ir ilgio klausimai
Gipso kartono pertvarų aukštis, priklausomai nuo pasirinktos sistemos, gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpnesnę ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą.
Tvirtinimo taškai ir jungtys
Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais. Jei reikia prasiilginti UA profilį, du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu. Jei ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus. Jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė, silpninanti profilį. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti. CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jeigu reikia papildomų angų, viename profilyje, priklausomai nuo profilio pločio, galima atverti vieną angą arba dvi angas. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos. Taip pat pažymėta, kad UA profilių jungti nerekomenduojama, geriau naudoti vientisus. Bet kartais juose tenka atverti angas. Viename UA profilyje galima atverti 2 angas, išlaikant reikiamus atstumus, išskyrus durims įstatyti montuojamus profilius. Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis yra daugiau nei 2,6 m, o durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti. Tam tikslui naudojami UA profiliai, jie turi būti nuo grindų iki lubų, tvirtinami apačioje ir viršuje.
Deformacinės siūlės ir jų svarba
Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, kad neatsirastų įtempių ir įtrūkimų skirtingų medžiagų jungimo vietose, įrengiamos vadinamosios deformacinės arba slydimo siūlės. Deformacinėmis siūlėmis vadinamos gipskartonio ir kitų medžiagų konstrukcijų sandūros siūlės, taip pat siūlės, esančios galimose gipskartonio konstrukcijų tempimo ar gniuždymo vietose. Pastato konstrukcines deformacines siūles būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje.
Gipskartonio plokščių skyrimas nuo kitų konstrukcijų
Gipskartonio plokštės nuo kitų statybinių konstrukcijų dalių - mūro, betono, medžio turi būti atskiriamos skiriamąja juosta Knauf Trenn-Fix, suformuojant mažai pastebimą deformacinę siūlę, vadinamą „slydimo siūle“. Knauf Trenn-Fix juostą galima klijuoti tiesiog ant lygaus pagrindo (tinko, betono, OSB plokščių ir pan.) tose vietose, kuriose numatoma prijungti kitą montuojamos konstrukcijos apkalą. Ši juosta lipniąja kraštine klijuojama prie CW, UW arba UD profilių prieš plokščių montavimą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, kuris užglaistomas. Siūlę užglaistyti.
Esamų sienų apkalimas
Esamų sienų apkalimas gipskartonio plokščių konstrukcijomis - plačiai naudojamas apdailos būdas tiek renovacijoje, tiek naujoje statyboje. Jei išorinė siena papildomai šiltinama naudojant gipskartonio konstrukciją, tarp profilių įspaudžiami mineralinės vatos dembliai, ant jų klojama garo izoliacinė plėvelė ją priklijuojant dvipuse lipnia juosta ant profilių konstrukcijos. Nerekomenduojama naudoti didesnio nei 5 cm izoliacinio sluoksnio.
Lubų karkaso konstrukcija

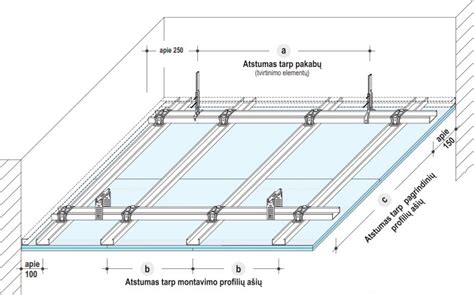

Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas - vamzdžius, kabelius, ortakius. Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos ant lubų - paprastas gipskartonis, akustinis gipskartonis (su įvairiomis kiaurymėmis), ugniai atsparios plokštės ar cementinės plokštės Knauf Aquapanel drėgnoms ir šlapioms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės (betonvinės, savisriegiai ir pan.) lubų konstrukcijoms parenkamos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais, naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamųjų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi. Esant reikalui, ji išlyginama papildomomis priemonėmis (pvz., gipsiniu glaistu arba tinku).
Lubų ir sienos sandūras
Prie esamų sienų UD profiliai tvirtinami pagrindui tinkamomis trirtinimo priemonėmis, pvz., mūrvinėmis kas 80-100 cm. Jei UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai, jei prie betoninės - betonvinės. Luboms rekomenduojama rinktis standžias pakabas, nes lubos bus stabilesnės ir mažiau trūkinės. Prie medinės perdangos pakabos tvirtinamos savisriegiais, prie betoninės - metalinėmis mūrvinėmis. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę.
Šešėlinės ir slydimo siūlės luboms
Jei lubų apkala daugiasluoksnė, atskiri plokščių sluoksniai montuojami perstumtomis sandūromis pagal klojimo schemą. Kiekvienas plokščių sluoksnis tvirtai prispaudžiamas prie pagrindo konstrukcijos ir atskirai pritvirtinamas. Tvirtinant 1-ąjį plokščių sluoksnį atstumus tarp savisriegių galima padidinti maks. iki 500 mm (jei apkala su 25+18 mm / 2x20 mm, maks. 300 mm), jei 2-asis plokščių sluoksnis bus pritvirtintas nedelsiant. Jei apkala daugiasluoksnė, būtina siūlių glaistu, pvz., Knauf Uniflott, užglaistyti, nenaudojant armavimo juostos 1-ojo plokščių sluoksnio išilgines ir skersines siūles bei jungtis su kitomis konstrukcijomis. Lubas su pertvara galima sujungti dviem būdais įrengiant slydimo ar šešėlinę siūlę. Geriausias sprendimas - įrengti šešėlines siūles, leidžiančias lubų konstrukcijai judėti laisvai. Tai visų pirma rekomenduojama esant didelio ploto luboms. Kitas būdas įrengti lubų ir sienos sandūrą - naudojant slydimo jungtis. Tokios jungtys privalo būti įrengtos, esant didesnio ir didelio ploto luboms, ypač jei tai lubos po medinių sijų perdanga. Slydimo jungtis įrengiama naudojant sandūros juostas. Tam optimaliai tinka 6,5 cm pločio lipnioji sandūros juosta Knauf Trenn-Fix, kurios krašte yra tik 1,2 cm pločio klijų juostelė, kad ji nepriliptų prie sienos ir matomoje dalyje neliktų klijų pėdsakų. Juostos klijai gerai prikimba prie šiurkščių ir truputį dulkėtų pagrindų. Montuojant lubas Knauf Trenn-Fix sandūros juosta užklijuojama prie UD profilio, o papildomai profilis padengiamas Knauf Trennwandkitt sandarinamąja mastika, kad lubų konstrukcija būtų atskirta nuo besiribojančių sienų. Po to, kai plokštės sumontuojamos, 3−5 mm atstumu nuo Knauf Trenn-Fix sandūros siūlės, siūlė visiškai užpildoma glaistu. Išdžiūvus glaistui, kyšančią Knauf Trenn-Fix juostos dalį reikia nupjauti peiliu.
Perimetro profiliai ir jų įranga esamoms sienoms
Esamų sienų aptaisymas gali būti įrengiamas naudojant tiesiogiai pritvirtintas karkasines konstrukcijas. Šiuo atveju naudojami perimetriniai UD ir statramstiniai CD profiliai. Pirmiausia pasižymimos perimetrinių profilių - gulekšnių ir vertikalių profilių - statramsčių montavimo ašys. Ant grindų ir lubų montuojami perimetriniai UD profiliai. Prie lubų ir grindų perimetriniai profiliai - UD gulekšniai tvirtinami pagrindui tinkamais tvirtinimo elementais kas 80-100 cm. Prie esamos sienos pagrindui tinkamais tvirtinimo elementais prisukamos tiesioginio tvirtinimo detalės. Atstumai tarp tvirtinimo detalių negali viršyti 150 cm, bet ne mažiau kaip 3 detalės vienam profiliui. Prie CD profilių tiesioginio tvirtinimo detalė prisukama dviem skardvaržčiais Knauf LN 9x11 iš kiekvienos pusės. Kiekvienam pagrindo tipui būtina pasirinkti atitinkamus tvirtinimo elementus.
Lubų dangos ir jų įranga
Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas - vamzdžius, kabelius, ortakius. Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos ant lubų - paprastas gipskartonis, akustinis gipskartonis (su įvairiomis kiaurymėmis), ugniai atsparios plokštės ar cementinės plokštės Knauf Aquapanel drėgnoms ir šlapioms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės (betonvinės, savisriegiai ir pan.) lubų konstrukcijoms parenkamos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais, naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamųjų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi. Esant reikalui, ji išlyginama papildomomis priemonėmis (pvz., gipsiniu glaistu arba tinku).
Lubų ir sienų sandūrų sprendimai
Prie esamų sienų UD profiliai tvirtinami pagrindui tinkamomis trirtinimo priemonėmis, pvz., mūrvinėmis kas 80-100 cm. Jei UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai, jei prie betoninės - betonvinės. Luboms rekomenduojama rinktis standžias pakabas, nes lubos bus stabilesnės ir mažiau trūkinės. Prie medinės perdangos pakabos tvirtinamos savisriegiais, prie betoninės - metalinėmis mūrvinėmis. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos.
Laiptų užbaigimo profiliai
Laiptai yra viena intensyviausiai naudojamų erdvės dalių, todėl jų apsauga yra būtina siekiant užtikrinti ilgaamžiškumą ir saugumą. Aliumininiai laiptų profiliai su specialiais neslystančiais intarpais yra itin populiarūs tiek komercinėse, tiek gyvenamosiose erdvėse. Profiliai yra neatsiejama kokybiškų grindų dalis, kuri užtikrina ne tik jų apsaugą, bet ir estetinį vientisumą. Laiptų užbaigimo profiliai padės apsaugoti pakopų briaunas, ženkliai mažins slydimo riziką, sustiprins estetikos, tvarkos įspūdį. Yra keli užbaigimo elementų tipai: kairės arba dešinės pusės. Kampiniai laiptų užbaigimo profiliai žavi įvairove, todėl juos galima pasirinkti pagal poreikį. Yra įvairesnių apdailos sprendimų, įskaitant LED apšvietimui skirtus užbaigimo elementus.
Drėgmei atsparių ir kitų specialių plokščių naudojimas
Knauf Aquapanel drėgnoms ir šlapioms patalpoms skirti cementiniai plokščių sprendimai gali būti naudojami vietose, kur reikalingas didesnis atsparumas vandeniui. Lubų viršūnės ir jungtys turi būti užtikrintos pagal sistemos reikalavimus, siekiant išvengti deformacijų.
Metal Stud Framing Lesson.
Trumpa santrauka įtrauktais elementais
Profiliai yra įvairių tipų ir dydžių, jų derinimas priklauso nuo esamų sienų, lubų ir planuojamų angų. Deformacinės siūlės ir skiriamosios juostos užtikrina tinkamą darnią plokščių judėjimą ir sandarumą. Lubų didesnių plotų atveju rekomenduojama skirti slydimo arba šešėlines siūles. Kruopštus tvirtinimų išdėstymas ir teisingas ilginimas užtikrina atsparias ir ilgaamžes pertvaras su tinkama garso izoliacija ir sandara. Taip pat verta nepamiršti, kad laiptų profiliai turi būti parenkami pagal apkrovas ir saugumo reikalavimus.
Naudojami komponentai ir jų funkcijos
- CW/ UW profiliai - karkaso pagrindas; WD/WU variantai - paskirtis ir konfigūracija.
- UD profiliai - lubų gulekšniai; CD profiliai - statramstiniai elementai.
- Knauf Trenn-Fix - deformacinė/sluodimos siūlė ir plokščių atsiskyrimo juosta.
- Knauf Trennwandkitt - sandarinimo mastika lubų aplinkai atskirti.
- Knauf Uniflott - siūlių glaistas; stiklo pluošto arba armavimo juosta ne visada būtina.
- UA profiliai - prireikus ilginimas ar durų angos - rekomenduojama vengti, kai įmanoma - naudoti vientisus.
