Vandentiekio ir nuotekų pralaidos keliuose yra svarbus statybos elementas, užtikrinantis patikimą vandens nutekėjimą po kelio danga ir apsaugant pylimą nuo deformacijų bei nusileidimo. Šiame straipsnyje aprašomi įvairių tipų pralaidos, jų sandara, gamybos būdai, montavimo principai bei praktiniai patarimai, kaip pasirinkti tinkamiausią vamzdį įvairioms situacijoms.
Pralaidų santrauka: kas jos yra ir kokie jų elementai

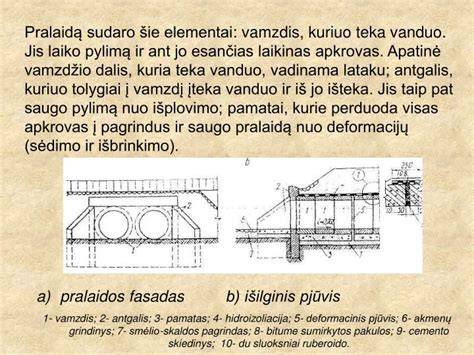

Pralaida yra hidrotechninės konstrukcijos statinys, skirtas nedideliems vandentėkmių ardebitams praleisti keliuose. Ji įrengiama statmenai kelio ašiai, kad būtų trumpiausia ir ekonomiškiausia, o jos skerspjūvis ir formos parenkami pagal debitą ir grunto sąlygas. Pralaidos sudaro vamzdis, latakas, antgalis, pamatai ir hidroizoliacija, o virš jos klostosi grunto sluoksniai ir ruberoidas.
Pralaidos skirstymas pagal pratekančio vandens režimą
Pralaidos gali būti nepatvenktosios (vanduo teka laisvai visus metus) arba patvenktosios (debitas didesnis už vamzdžio pajėgumą). Nepatvenkotosios dažnai naudojamos mažiems debito parametroms, o patvenktosios gerokai greičiau veikia tėkimo metu, todėl reikia atidžiai apsaugoti gruntą prie galų.
Vamzdžių skerspjūvio formos ir gamybos būdai
Pagal formą pralaidos gali būti apskritos, stačiakampės, apskritos su plokščiu padu, ovoidinės ar elipsinės. Paprastai naudojamos mūrinės, betoninės, gelžbetoninės, metalinės ir mišrios konstrukcijos. Statybai dažnai taikomos surenkamosios metalinės gofruotos pralaidos, kurios montuojamos iš bangų profiliuotų skardos lakštų ir jungiamos varžtais. Monolitinės arba surenkamosios (dideliems skerspjūviams) pralaidos formuoja jų skerspjūvį ir sienelių storį.
Medžiagos: kurią rinktis?
- Mūrinės ir betoninės pralaidos: didesnio skerspjūvio, dažnai su skliautu; naudojamos senesniuose projektuose, reikalauja daug medžiagų ir naremontuojamos sunkiai.
- Gelžbetoninės pralaidos (monolitinės arba surenkamos): dažniau pasirenkamos dėl tarpusavio jungčių vientisumo ir tvirtumo; gali būti stačiakampės ar apskrito skerspjūvio.
- Metalinių gofruotų vamzdžių pralaidos: plieniniai spirališkai gofruoti vamzdžiai, surenkamosios konstrukcijos iš gofruotų lakštų (MultiPlate, HELCOR, SuperCor); naudojamos keliuose, kur reikalingas didelis atsparumas ir ilgaamžiškumas.
- Plastikiniai vamzdžiai (PVC, PE, PPR): lengvi, lengvai montuojami, atsparūs korozijai; PE ir PVC plačiai naudojami vandens tiekimo ir nuotekų sistemose, o PPR - šildymo ir karšto vandens tilpimuose; kompozitiniai vamzdžiai jungia plieno ir plastiko privalumus.
Montavimo principai ir technologijos
Pralaidų montavimas prasideda nuo kruopštaus projekto parengimo: vieta, skerspjūvis, pylimo slėgio ir grunto sąlygos. Vamzdžiai montuojami pylimo viduje ir apsigina hidroizoliacija; antgaliai užkamšomi bitume sumirkytomis pakulomis, o virš jų - cemento skiediniu ir ruberoido sluoksniais. Išorinis paviršius padengiamas karšto bitumo arba bitumine mastika.
Kalbant apie metalinius gofruotus vamzdžius, jų profiliai ir bangų tipai (D1, D2, D3) lemia skerspjūvio atsparumą ir pralaidumą. Montavimo procesas dažnai vyksta su surenkamomis konstrukcijomis, kurias jungia varžtai M20. Vamzdžių lenkimas atliekamas specialiais įrankiais, o įrenginiuose reikalingos antgalio formos (portalinis, sparninis, įstrižas, kūginis) sukelia skirtingą tėkmės dinamiką.
Specialūs įrankiai ir jungtys
- Vamzdžių pjaustytuvas, kalibras, lenkimo įrankiai ir spyruoklė;
- Presavimo jungtys bei spaudų įrankiai (reikalingi sprendžiant sunkius ar skirtingų skersmenių sujungimus);
- Atlikti segmentų patikrinimai ir spaudimo testo bandymai siekiant įsitikinti sandarumos patikimumu.
Montavimo ypatumai senuose keliuose ir nuotekų sistemas
Senuose keliuose pralaidos montavimas reikalauja kruopštaus planavimo: įrengiami dėklai, takai po keliais arba tiesiogiai į pastatų rūsius. Svarbu sujungti vamzdynus su kitomis inžinerinėmis sistemomis, užtikrinti nuolydžius, izoliaciją ir atsparumą gruntiniams procesams. Lietaus nuotekų sistemos renovacijoje svarbu atsižvelgti į fasado ir stogo konstrukcijas bei nuotekų įrenginių pajėgumą.
Pralaidos techninės charakteristikos ir funkcijos
Pralaidų pasirinkimas priklauso nuo debitų, vamzdžių skerspjūvių, grunto standumo ir pamato konstrukcijų. Metalinės gofruotos pralaidos suteikia didesnį standumą ir gebėjimą integruotis su gruntiniu spaudimu, o plieninės bei plastikinės pralaidos pasižymi lengvumu, korozijos atsparumu bei kainos ir montavimo paprastumu. Tuo tarpu PPR ir daugiasluoksniai vamzdžiai sujungti patikimomis sujungimo vietomis užtikrina tvarų montavimą moderniuose sistemose.
Pralaidų likučių pirkimo užuomina
Ieškote dviejų vienetų pralaidos likučių? Renkantis reiktų atsižvelgti į skerspjūvį, ilgį (pavyzdžiui, 6 m vidinis diametras 150 mm) bei tai, ar pralaida turi būti monolitinė ar surenkamoji. Taip pat svarbu įvertinti įsigyjamo produkto tipą (metalines gofruotas, gelžbetonines, PVC/PE/plastikines alternatyvas) ir atitikimą projekto specifikacijoms.
Rekomenduojamos praktikos
- Kruopščiai planuokite vandens debito ir pylimo slėgio duomenis;
- Pasirinkite formą ir medžiagą, atitinkančią grunto tipą bei klimato sąlygas;
- Naudokite tik sertifikuotus jungiamuosius elementus ir laikykitės gamintojo montavimo nurodymų;
- Atliekant darbus, užtikrinkite tinkamą hidroizoliaciją ir paviršiaus apsaugą;
- Po įrengimo atlikite hidraulinį bandymą ir vizualinę patikrą sandarumai įvertinti.
Vamzdžių pralaidų įrengimas
Tekstinė papildomų įrankių ir jungčių lentelė
| Medžiaga | Privalumai | Trūkumai | Taikymo sritis |
|---|---|---|---|
| Mūrinė / betoninė pralaida | Atsparumas, tvirtumas | Aukštos medžiagos sąnaudos | Dideli skerspjūviai |
| Gelžbetoninė (monolitinė) | Sunki montuoti, bet atspari | Didelė kaina, sunku transportuoti | Dideli debitai |
| Metalinė gofruota ( HELCOR / MultiPlate / SuperCor ) | Lengva montuoti, didelis atsparumas gruntinei jėgai | Gali būti brangi, bangos formos riboja skerspjūvį | Kelių ir krantų pralaidos |
| PVC / PE / PPR | Lengva montuoti, atsparūs korozijai | Jungtys gali siaurinti skerspjūvį | Šaltam vandeniui (PVC) / bendrosios vandens sistemos |
Metalinės gofruotos pralaidos: svarbiausios charakteristikos
Pagal formą metalinės gofruotos pralaidos gali būti plieniniai spirališki gofruoti vamzdžiai (HELCOR), surenkamosios metalinės konstrukcijos (MultiPlate) ir didelio gofravimo surenkamos konstrukcijos (SuperCor). Bangų forma vienoda visoms konstrukcijoms, todėl skydai ir vamzdžių jungtys suderinamos su bendromis techninėmis specifikacijomis. Vamzdžių skerspjūviai ir jų parametrai nustatomi lentelėse, o pylimo storis gali būti iki 20 m.
Antgaliai: jų įvairovė ir funkcija
Antgaliai yra esminiai veiksniai pralaidos hidrauliniuose parametruose. Portaliniai, sparniniai, įstrižūs ir kūginiai antgaliai užtikrina skirtingą tėkmės pasiskirstymą ir vandens ištekėjimą. Antgaliai gali būti mūriniai, betoniniai arba gelžbetoniniai, o jų pasirinkimas priklauso nuo pralaidos vietos, debitų ir tėkmės charakteristikų.
Baigiamosios rekomendacijos montuojant pralaidas keliuose
Renkantis vamzdžius keliams, svarbiausia yra patikima sandara, tinkama hidroizoliacija, atsižvelgti į gruntą, vandens debitą, ilgalaikius eksploatacijos reikalavimus ir technines priežiūros galimybes. Net ir pačios geriausios medžiagos neatneš naudos, jei montavimas bus netikslus ar jungtys bus prastai sujungtos. Todėl būtina laikytis technologijų nurodymų, atlikti testus ir nuolatos stebėti sistemos būklę.
