Profilis Klassik yra naudojamas stogams, kurių nuolydis yra ne mažesnis kaip 1:7, dengti. Jeigu nuolydis yra mažesnis (min. 1:9) reiktų naudoti specialias tarpines. Grebėstavimui yra naudojamos tvarkingai sukalibruotos lentos arba plieniniai grebėstai.
Parengiamieji darbai ir planavimas
Prieš pradedant dengti stogą, reikia išmatuoti jo pasvirimo kampą ir įstrižainės. Trapecijos formos lakštams mažiausias stogo nuolydis yra 7 laipsniai. Naudojant virvę matuojame stogo paviršių tarp pirmosios ir paskutinės gegnės, taip patikriname, ar stogas yra lygus. Tą pačią operaciją reikia pakartoti virš mūrtašio ir virš stogo sijos. Tada išmatuokite stogo įstrižaines, kurios turėtų būti lygios stačiakampio ar kvadrato formos kraštinėms. Mes galėsime kompensuoti nedidelius 2-3 cm nuokrypius vėlesniuose stogo dangos etapuose.
Apie visus trūkumus ar gabenimo metu atsiradusius pažeidimus reikia pažymėti važtaraštyje ir nedelsiant pranešti Hanbud sp.z o.o. Iškrovimui rekomenduojame naudoti šakinį krautuvą, rankinį palečių vežimėlį ar kitą įrenginį, kuriame įrengtos padėklų šakės turi ne mažesnis kaip 1500 mm atstumą. Jei neįmanoma iškrauti mechaniškai, galima iškrauti rankiniu būdu. Šiuo atveju atkreipkite ypatingą dėmesį į saugos priemones.
Grebėstų ir kraigo konstrukcija
Stogo konstrukcija turėtų būti pagaminta remiantis konstrukcijos projektu ir montavimo darbai atlikti specializuotų meistrų. Prieš pradedant dengti stogą, reikia išmatuoti jo pasvirimo kampą ir įstrižainės. Trapecijos formos lakštams mažiausias stogo nuolydis yra 7 laipsniai. Naudojant virvę matuojame stogo paviršių tarp pirmosios ir paskutinės gegnės, taip patikriname, ar stogas yra lygus. Tą pačią operaciją reikia pakartoti virš mūrtašio ir virš stogo sijos. Tada išmatuokite stogo įstrižaines, kurios turėtų būti lygios stačiakampio ar kvadrato formos kraštinėms.
Pradėkite remontą ir montavimą prisukdami karnizo lentą prie gegnių, prie kurių montuojame skardos lankstinius ir latakų kablius. Kitas žingsnis ruošiant stogą būtų stogo plėvelės dengimas. Jos montavimas turėtų būti atliekamas pagal gaminio gamintojo rekomendacijas.

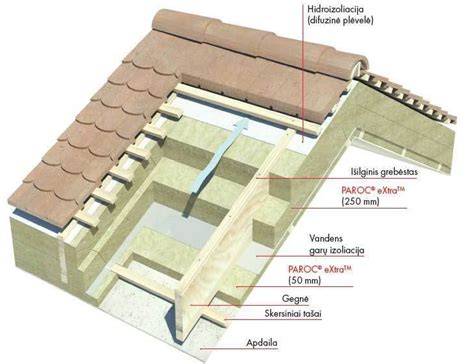

Tada išilgai gegnių prisukite išilginius grebėstus, kurių matmenys turėtų būti ne mažesni kaip 25 mm x 50 mm. Medinės grebėstai yra elementas, prie kurio bus tvirtinami plieno lakštai. Rekomenduojamas ir labiausiai paplitęs grebėstų dydis yra 40 mm x 50 mm. Pradėkite tvirtinti grebėstus nuo karnizo lentjuostės judėdami link stogo sijos. Atstumas tarp grebėstų, kurį rekomenduoja „Hanbud“, turėtų būti 25-35 cm. Kai reikia išilgai sujungti lakštus, nepamirškite, kad lakštų sukeitimas turėtų būti 15 - 30 cm.
Plieniniai lakštai ir jungtys
Lakštams tvirtinti reikėtų naudoti 4,8×35 mm cinkuotus savisriegio varžtus. Juos galima išsirinkti pagal Jūsų stogo spalvą. Laštakio ir sijos dalyse, bei lakštų sujungimuose varžtas turėtų būti įsuktas į kiekvieną apatinę trapecijos bangą, o kraštinėje dalyje - į kiekvieną grebėstą. Abiem rankomis spauskite ant profilio sujungimo vietų jungiant plokštes. Toliau plokštės yra montuojamos taip, kad jos apie 50 mm siektų per kraigo kraštą. Profilio apatinį kraštą pritvirtinkite dviem varžtais - kiekvienos skardos viršutinis ir apatinis kraštas yra tvirtinamas po keturis varžtus.
Kad nepažeistumėte skardos, varžtus sukite naudodami ne trumpesnį kaip 50 mm ilgio antgalį. Skardos lakštų kraštus tvirtinkite nerūdijančiais varžtais su žema galvute, išeiga 6 vnt./m2. Kitą lakštą prispauskite prie ankstesnio lakšto krašto (brėžinys B). Varžtai liks paslėpti po lakšto kraštu. Atliekant darbus nenaudokite abrazyvinių pjovimo įrankių, iš karto pašalinkite plieno daleles! Minimalus perdengimas turi būti 200 mm. Atstumas tarp perdengimų min.
Darbo sauga ir įrankiai
Lakštams pjaustyti reikalingi specializuoti įrankiai, tokie kaip elektrinės ar rankinės skardos žirklės. Plieno lakštams pjauti draudžiama naudoti elektrinį kampinį šlifuoklį ar kitus aukštą temperatūrą generuojančius įtaisus. Stogo lakštai neturėtų būti pjaustomi ant stogo konstrukcijos. Metalo drožlės, atsiradusios montuojant lakštus, turi būti nedelsiant nuvalytos nuo plieno dangos paviršiaus!
Išpakavimo ir transportavimas
Prieš montuojant trapecijos lakštą, reikia atlikti parengiamuosius darbus, kurie apima lakštų iškrovimą ir gabenimą. Apie visus trūkumus ar gabenimo metu atsiradusius pažeidimus reikia pažymėti važtaraštyje ir nedelsiant pranešti apie tai Hanbud sp.z o.o. Iškrovimui rekomenduojame naudoti šakinį krautuvą, rankinį palečių vežimėlį ar kitą įrenginį, kuriame įrengtos padėklų šakės turi ne mažesnis kaip 1500 mm atstumą.
Infografikos ir vizualizacijos
Duomenų bazė ir praktiniai patarimai
- Minimalus perdengimas tarp lakštų - 200 mm.
- Grebėstų tarpai rekomenduojami 25-35 cm.
- Savisriegio varžtų anga įsukama į kiekvieną apatinę trapecijos bangą.
- Kraigo skardos pritvirtinimas nerūdijančiu varžtu su žema galvute (1). Nuo kraigo iki priešpaskutinio grebėsto įterpiama tarpinė (2).
- Lakštai neturi būti traukiami vienas per kitą, kad nebūtų pažeista dažų danga.
Atliekant statybos darbus laikykitės saugos reikalavimų. Nenaudokite abrazyvinių įrankių ir laikykitės visų gamintojo rekomendacijų dėl plėvelės dangos montavimo.
Svarbios nuorodos montavimui
Profilio apatinį kraštą pritvirtinkite dviem varžtais, o skardos viršutinis ir apatinis kraštai yra suvaržomi po keturis varžtus kiekvienai plokštei. Lakštai pjaustomi naudojant skardos žirkles; netepti plieno danga esant aukštai temperatūrai. Stogo plėvelės dengimas vykdomas pagal gamintojo instrukcijas.
„Pro-Rib“ varžtų montavimas
