Gręžiant ar ardant gelžbetonio konstrukcijas „iš nuojautos“, neretai pažeidžiama armatūra ar inžinerinės komunikacijos, o tai gali kelti pavojų žmonėms, sutrikdyti vykdomų darbų eigą, o pažeidimo remontas - brangiai kainuoti. Tokiose situacijose siūlome sprendimą - konstrukcijų skenavimą prasiskverbiančiu radaru (angl. Ground Penetrating Radar, GPR). Šis metodas leidžia vizualizuoti armatūros išdėstymą ir betono apsauginio sluoksnio storį; nustatyti instaliacijų, vamzdynų ir kitų paslėptų elementų padėtį; išvengti pažeidimų gręžiant, pjaunant ar ardant konstrukcijas; atlikti matavimus neardomai ir greitai.
Kam naudoti GPR ir ką galima sužinoti

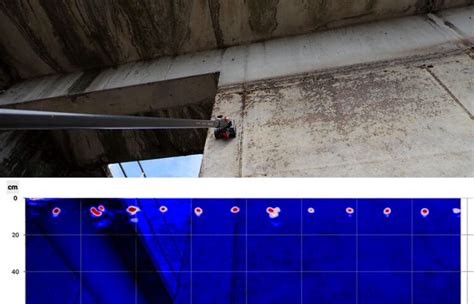

- radariniai tyrimai gali pateikti 2D ir 3D rezultatus, o papildytos realybės (AR) funkcija leis matyti ar matmeningos armatūros tinklą tarsi realiame betono skerspjūvyje;
- padeda identifikuoti kliūtis ar atviras erdves, kur saugiai galima atlikti gręžimo ar pjovimo darbus;
- leidžia išvengti pažeidimų atliekant darbus ir sumažinti rizikas statybos aikštelėje.
Tarpdisciplininiai standartai ir kokybė
Konstrukcijų tyrimų paslaugas galima užsakyti remiantis ISO standartu ISO 15630-1, kuriame aprašyti betono armatūros strypų, strypų ir vielų mėginių chemijų ir mechaninių bandymų metodai bei geometrinių savybių matavimo metodai. Šis standartas apima plieno armavimo ir išankstinio įtempimo bandymus bei jų įvairovę, o papildomos dalys - apie viršutinę ir viršutinę armavimo sistemą, įtemptojo plieno tipus ir kt. Tačiau standartas netikrina mėginių ėmimo sąlygų, kurios nurodytos gaminio standartuose.
Mūsų organizacija, atitinkanti ISO 15630-1, įtraukti į tyrimus plieno armatūros strypus, strypus ir vielas, atlikdama bandymus dėl jų atsparumo ir mechaninių savybių, o praktikoje įdiegiami specialūs matavimai, kurie užtikrina patikimą rezultatą. Tokiu būdu suinteresuotų šalių susitarimai, duomenų registravimas ir ataskaitų šablonai užtikrina nuoseklų darbų vykdymą.
NDT/NDT kontekstas ir praktinis taikymas
Nepaisant to, kad išsamesnės NDT (neardomieji bandymai) ir NDE (neardomasis tyrimas) sritys dažnai turi skirtingus tikslus, abi jos padeda užtikrinti konstrukcijų saugumą be destruktyvių metodų. Pavyzdžiui, ultragarsiniai arba radiografiniai tyrimai gali patikrinti vamzdynų siūles, armatūros ryšius ir kitus elementus, išlaikant jų funkcionalumą. NDT yra būtinas siekiant sumažinti išlaidas, nes kartu galima nustatyti, kur reikia remonto, o kur galima laikyti dalis nepakitusias.
Kai kalbama apie dideles pramonės šakas - energetiką, aviaciją ar branduolinius objektus - saugumas ir tikslumas yra prioritetai. Sertifikatai ir kvalifikacijos yra svarbūs, tokie kaip ASNT pagrindu veikiantys sertifikatai arba ISO 9712 pagal nepriklausomas sertifikavimo įstaigas. Taip pat reikia atsakingai planuoti saugos protokolus radiacinėje ar karštoje aplinkoje ir naudoti tinkamus nekontaktinius metodus.
Praktiniai pavyzdžiai iš darbo siekiant apsaugoti projektą
Kiekvieno projekto pradžioje svarbu turėti išsamų brėžinį, kuriame matytųsi kur eis strypai. Sudėtingesniems projektams reikalingas konstruktoriaus skaičiavimas. Net brangiausias plienas nepadės, jei strypai gaunasi netolygaus lygio ar liečia klojinį. Pamatų armavimas susideda iš keturių aiškių etapų: žymėjimo, apatinio tinklo, vertikalių ryšių su viršutiniu tinklu ir galutinės patikros. Prieš pradedant darbus būtina įsitikinti, kad klojinys yra tiesus ir hidroizoliacija švariai užklojama.
Vidutiniam juostiniam pamatui reikalingi tam tikri strypų skersmenys, dažnai nuo 12 iki 14 mm, o apsaugos sluoksnio storis priklauso nuo betono sąlygų. Renkantis strypų skersmenis, galutinis sprendimas priklauso nuo konstrukcinio projektuotojo skaičiavimų ir aplinkos sąlygų. Paprastai vieno kubinio metro gelžbetonio reikia apie 100-150 kg armatūros.
Armatūros kokybė atpažįstama iš aiškaus žymėjimo ant strypo. Brangių vienkartinių įrankių pirkimas paprastai nėra naudingas; geriau naudoti pakankamai funkcinių įrankių ir įrangos per daug investuoti į tai. Prieš užsakant betoną, būtina atlikti patikrinimą, ar hidroizoliacija yra tinkama, ir ar duobė yra švari. Daugiabučių namų ir kitų svarbių statinių pamatų armavimą tikrina statybos priežiūros specialistas, o pagrindinis dokumentas - STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“.
Kokybiškas įgyvendinimas ir pagerinimai
Praktikoje dažnai pasitaiko: per mažas ar per didelis atstumas tarp strypų, neteisingas persidengimas ar neteisingas apsauginio sluoksnio storis. Taip pat gali kilti problemų dėl netikslių matmenų, darytų pliaukšt, kai ruošiniai yra netikslūs. Neretai pasitaiko atvejų, kai nukirptos U formos galų dalys turi būti sujungtos jėgos didinimo tikslais, todėl svarbu pasirinkti patikimą rišimo metodą. Tinkamas armatūros montavimas užtikrina, kad pirminis laiko tarpas iki betonavimo būtų realizuotas, o pamatas atlaikytų gruntinius judesius.
Praktikai dažnai pasakoja apie iššūkius su likučiais armatūros dalimis, teisingą fiksatorių pasirinkimą, ir būtinybę užsisakyti papildomų strypų, kad būtų užkirstas kelias netikslumams. Visi jie pabrėžia, kad konstrukcijos patikimumas priklauso nuo kruopštaus planavimo, matmenų tikslumo ir profesionalaus požiūrio į armavimą nuo žemės iki viršaus.
Apibendrinimas dėl NDT ir praktinio taikymo pamatuose
Nepaisant iššūkių, neardomieji bandymai ir GPR skenavimai suteikia galimybę patikrinti armatūros išdėstymą, apsauginio sluoksnio storį bei kitus paslėptus elementus, apsaugo nuo brangių darbų trikdžių ir leis darbus vykdyti greičiau bei saugiau. Teisės aktuose reglamentuojami reikalavimai ir galimybės naudoti NDT metodus užtikrina kokybę įvairiose statybose - nuo individualių namų iki didelių projektų.
