Naudojantis vamzdynų televizine diagnostika ir mobilia (robotizuota) įranga, galima iš vidaus įvertinti naujai įrengtų vamzdynų būklę, senų vamzdynų susidėvėjimo laipsnį, nustatyti vamzdynuose esančius defektus ir jų vietą.
Lietuvoje yra daugybė požeminių vamzdžių, be kurių neįsivaizduojamas gyvenimas: daugiau kaip 10 tūkst. km vandentiekio, 6 tūkst. km nuotekų šalinimo vamzdynų bei apie 1,59 mln. Vandentiekio vamzdžiai užsineša cheminių elementų nuosėdomis, ypač ten, kur yra didesni nei leidžiama norma geležies, kalcio, magnio ir kitų elementų kiekiai. Toks vanduo kenkia vandentiekio sistemų vamzdžiams bei prietaisams: tekėdamas vamždynais pamažu užneša juos nuosėdomis, sumažėja jų pralaidumas, atsiranda problemų šalto ir karšto vandentiekio sistemose, genda buitiniai prietaisai ir šildymo įranga, o storėjant vamzdžių sienelėms, prastėja vandens cirkuliacija.
Laukuose esančios melioracijos sistemų linijos gali užaugti šaknimis, užsinešti grunto dalelėmis, dėl to gali sutrikti sausinimo ar drėkinimo sistemų darbas, o dėl įmirkusių dirvų ūkininkai negali laiku pradėti darbų, nuimti derliaus arba efektyviai drėkinti augalų. Kad vamzdynai patikimai veiktų, reikia juos prižiūrėti, rekonstruoti ar remontuoti. Bet tiesiogiai negalima pamatyti, kas dedasi jų viduje, koks nuosėdų sluoksnis yra vamzdyje, todėl dideles išlaidas sudaro pačių deformacijų, vamzdžių defektų ar gedimo vietos bei pobūdžio nustatymas.
Tobulėjant technologijoms, įvertinti senų vamzdžių būklę, pažeidimus, jų pobūdį ir vietą galima daug greičiau ir ekonomiškiau - naudojant televizinę (TV) diagnostiką. Tai nėra nauja technologija, ji jau naudojama daugiau kaip 70 metų, tačiau sparčiai išpopuliarėjo pastaraisiais metais dėl plataus pritaikomumo, labai atpigusios įrangos ir pasiūlos gausos. TV diagnostikos veikimo principas - į vamzdynus įleista kamera perduoda duomenis į kompiuterį (valdymo modulį).
Požeminių vamzdžių sistemos tinklų amžius yra pagrindinė jų darbo pablogėjimo, užsikimšimo ir pan. priežastis. Dėl to visame pasaulyje imamasi iniciatyvių priemonių jų našumui pagerinti. Kad sistemos veiktų tinkamai, labai svarbūs yra linijų valymo ir tikrinimo darbai, o tam labai praverčia įvairios sparčiai tobulėjančios diagnostinės galimybės, naudojamos požeminių vamzdžių problemoms spręsti. Dauguma požeminių linijų yra patikrinamos apžiūrint, fotografuojant arba naudojant televizinę diagnostiką (filmuojant ir fotografuojant). Pastaroji yra dažniausiai naudojama, nes tai ekonomiškiausias ir veiksmingiausias požeminių vamzdžių vidaus būklės patikrinimo būdas.
Vamzdynų TV diagnostiką galima atlikti įvairiuose objektuose - pastatuose ir lauke, žemės paskirties žemėje: lauko inžinerinių tinklų (magistralinių, buitinių nuotekų, vandentiekio) vamzdynuose, sausinimo bei drėkinimo sistemų vamzdynuose. Vamzdynų TV diagnostiką galima naudoti ir naujų vamzdynų įrengimo darbams įvertinti: nustatant nuolydžius, iš vidaus patikrinant vamzdžių sieneles ir jungtis. Technologijos veikimo principas paprastas - į vamzdynus nuleista kamera perduoda duomenis į kompiuterį. Integruotas elektroninis metrų matuoklis parodo atstumą iki defekto ar gedimo vietos. Maksimalus vamzdyno atkarpos ilgis, kuriam galima atlikti televizinę diagnostiką iš vieno taško, yra 600 m. Tam yra naudojama IKAS32, REMS, IKAS Evolution LT, PANORAMO, WinCan V8, WinCan VX ir kita programinė įranga, GIS žemėlapių duomenų bazė. Nufilmuota ar nufotografuota medžiaga gali būti pateikta skaitmeninėje laikmenoje, pasitelkus garso įrangą galima įrašyti komentarus, o defektus įvertinti lazerine matavimo sistema.

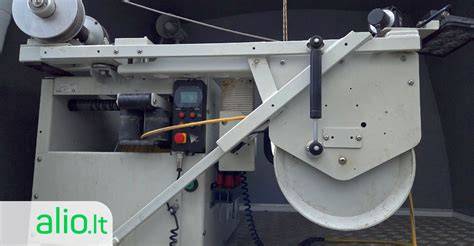

TV diagnostikos įrangos spektras gana platus. Pirmiausia reikia atsižvelgti į tai, kur ji bus naudojama ir kokie minimalūs parametrai reikalingi: inspektuojami vamzdžiai bus pripildyti vandenis ar dujų, kokioje temperatūroje bus dirbama, kokio skersmens ir atkarpos vamzdynas bus inspektuojamas, ar reikalingas nuolydžio matavimas ir panašiai. Paprasčiausią įrangą sudaro valdymo modulis, skirtas peržiūrėti, padaryti vaizdo įrašą ir fotografuoti JPEG nuotraukas, ritė su skirtingo ilgio kabeliu ir TV kameros galvutė su centravimo įrenginiu. Jis gali būti su aksialine arba pasisukančia galvute (angl. Pan&Tilt), su arba be integruoto lazerio kameros galvutėje (vamzdžio deformacijos, skersmens, defektų bei objektų dydžiui matuoti), su arba be optinio vaizdo priartinimo funkcijos. Įranga gali būti nešiojama arba komplektuojama automobilyje. Stumiamo tipo TV diagnostikos sistemos naudojamos nuo 25 mm skersmens vamzdžiams. Gali būti komplektuojamos su įvairaus skersmens kameromis ir įvairaus ilgio (nuo 20 m) kabeliais. Kompaktiškos, lengvos konstrukcijos, ypač lengva joms naudotis. Mobilios savaeigės sistemos naudojamos nuo 100 mm vamzdžiams. Jų svoris labai priklauso nuo kabelio ilgio - esant 50-200 m, svoris siekia apie 5-15 kg. Jos yra su kompaktišku valdymo bloku, kurio viduje sumontuotas kompiuteris ir įdiegta programinė įranga su apie 500 GB kietuoju disku, USB, SD, LACP, vaizdo jungtimis. Kompiuteriu valdomas vežimėlis ir kamera, taip pat matuojami nuolydžiai, sudaromos ataskaitos ir kt. Pvz., sistemos VCam5 matmenys apie 37 x 25 x 44 cm, ją sudaro 18/26 mm arba 34/46 mm skersmens aukštos kokybės nerūdijančio plieno keičiama kameros galvutė, kuri atspari vandeniui iki 10 bar, su ultra baltu šviesos diodu. Mobili, iki 120 m talpinanti kabelio ritė gali būti naudojama tiek horizontalioje, tiek vertikalioje pozicijoje. Penkių valandų baterija ir integruotas valdymo blokas yra aliuminio korpuso apsauginiame dėkle, su apsauga nuo saulės. Naudojant TV diagnostinę įrangą, prireikus galima gauti ir 360o vaizdo išklotinę. Tam yra naudojama stacionari vežimėlinė 3D skenavimo sistema. Kitaip nei įprastos vamzdynams filmuoti skirtos sistemos, ši sistema naudoja du didelės raiškos skaitmeninius fotoaparatus su 186° plačiakampiais objektyvais, esančiais korpuso priekyje ir gale. Tikrinant vamzdžius iki 35 cm/s greičiu, lygiagrečiai įrengtos ksenono blykstės suveikia toje pačioje vamzdžio vietoje. Taip gauti pusrutulio formos vaizdai sudedami kartu ir sudaro 360° rutulio formos vaizdą. IBAK Panoramo peržiūros programinė įranga leidžia patikrinti visą vamzdyną ir vėliau, biure, naudojant virtualią kamerą, tarsi tikrinatas būtų viduje su realia panoramine sukiojama kamera. Tyrinėjant analizės duomenis, galima sustoti bet kurioje vietoje, apsisukti, priartinti, filmuoti ir pan. Vamzdynų diagnostikos įrenginyje gali būti įmontuotas lokatorius, leidžiantis tiksliai nustatyti kameros vietą žemės paviršiaus atžvilgiu.
Profesionalus vamzdžių patikrinimas su TV kamera. Nežinote, kodėl nuolat kemšasi kanalizacija? O gal planuojate senų pastatų renovaciją ir norite įvertinti nuotekų sistemos būklę? Vamzdžių patikrinimas su TV kamera - tai moderniausias ir tiksliausias būdas diagnozuoti vamzdyno problemas be jokių kasimo ar griovimo darbų. Procesas yra greitas ir skaidrus. Į vamzdyną įleidžiama lanksti, aukštos raiškos kamera su specialiu apšvietimu. Naudodami profesionalią įrangą, mes padedame savo klientams išvengti spėliojimų. Tiksli diagnozė reiškia, kad remontas bus atliktas tik ten, kur jo tikrai reikia. Užfiksuokite gedimus laiku ir sutaupykite remonto išlaidas.
Nuo smulkaus gedimo iki pilno įrengimo - pasirūpinsime greitu ir kokybišku sprendimu. Kai problemos kanalizacijoje kartojasi arba yra nežinomos kilmės, būtina ne spėlioti, o tiksliai nustatyti priežastį. Į kanalizacijos vamzdį įvedama lanksti kamera, kuri realiuoju laiku transliuoja vaizdą meistrui į ekraną. Mūsų specialistai turi ilgametę patirtį dirbant su įvairiomis kanalizacijos sistemomis - nuo senų daugiabučių iki naujos statybos objektų. Taip, daugumai buitinių ir komercinių sistemų. Ne - visi darbai atliekami švariai ir be griovimo.
Kaina priklauso nuo apžiūros sudėtingumo ir vamzdyno ilgio. Profesionali kanalizacijos apžiūros kamera tiksliam įvertinimui prieš CIPP vamzdžių renovaciją apžvalga. Prieš pradedant bet kokį CIPP vamzdynų renovacijos projektą, kanalizacijos apžiūros kamera yra būtina norint tiksliai įvardinti vamzdžių būklę. Prieš pradedant renovacijos darbus - 360° kanalizacijos apžiūros kameros R13MAX privalumai: ji suteikia pilną aplinką, užtikrina aiškią būtino remonto pobūdžio identifikaciją ir sklandų projektų įgyvendinimą.
Vamzdynų TV diagnostikos įranga gali būti integruojama į didelius projektus, pvz., savivaldybių ar pramonės drenažo sistemų patikras. TV diagnostikos įrangos proceso metu atliekama nuolydžių nustatymas, vamzdžių sienelių ir sujungimų apžiūra iš vidaus. Atliekant didesnio nei 140 mm skersmens vamzdynų TV diagnostiką robotu, gali būti nustatomas nuolydžio grafikas. Vidaus vamzdynų, kurių skersmuo didesnis nei 50 mm, TV diagnostikai atlikti naudojamos stumiamos kameros.
Atliekus darbus paruošiama ataskaita su vamzdyno grafine schema, standartizuotais būklės kodais (LST EN 13508-2:2003) ir aprašymais, nuolydžių grafikais, skaitmeninėmis nuotraukomis bei vaizdo įrašo medžiaga. Ši ataskaita tinkama vamzdynų pridavimui. Pagrinde Klaipėdoje ir regione, tačiau darbus galime atlikti ir kitur Lietuvoje - pagal užsakymą. Dažniausiai tai kelių valandų darbas, didesniems objektams - pagal apimtį. Jei vamzdynas užneštas nuosėdomis ar yra daug sankaupų, kamera gali nematyt realios būklės, todėl valymas dažnai rekomenduojamas.

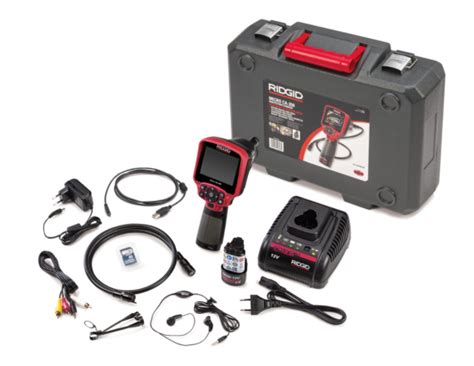

| Tam tikslui naudojama įranga | Panaudojimo sritis |
|---|---|
| Stumiamos kameros (skersmens 25 mm - 50+ mm) | Siauriems ir vidutiniams vamzdynams |
| Robotizuotos (mobilos) sistemos | Dideliems vamzdynams, kur reikalingas nuolydžio grafikas |

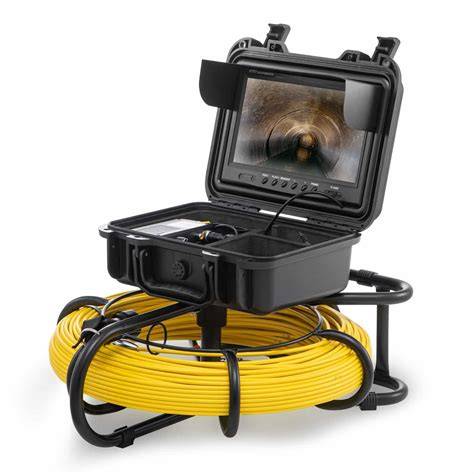

| 360° panoraminės kameros (Panorama, R13MAX) | Platus vamzdynų apžiūroms, detaliam sienelių ir defektų įvertinimui |
Kur įrenginiai dažnai naudojami: pvz., VCam5 sistema - judanti kameros galvutė atspari vandeniui iki 10 bar, su 5 valandų baterija; IBAK Panoramo pritaikymas - 360° vaizdas iš išorės į vamzdyną, patikimam dokumentavimui; 3D stacionari skenavimo sistema - aukštos raiškos vaizdas su dviejų didelių fotoaparatų deriniu. Taip pat gali būti lokatorius, leidžiantis tiksliai nustatyti kameros vietą žemės paviršiaus atžvilgiu.
Rekomendacijos ir paslaugos. Jei reikia sprendimo, mes pasirūpinsime viskuo: nuo smulkaus gedimo iki pilno įrengimo - greitas ir kokybiškas sprendimas. TV diagnostika naudojama įrengimo darbų kontrolei ir pridavimui (sujungimų apžiūrai, nuolydžių įvertinimui). Priklauso nuo atkarpų skaičiaus, ilgio ir prieigos. Dažniausiai tai kelių valandų darbas, didesniems objektams - pagal apimtį. Jei vamzdynas stipriai užneštas, valymas rekomenduojamas - taip gaunamas tikslesnis vaizdas. Taip, pateikiame foto ir vaizdo medžiagą, jei to reikia užsakovui.
TV diagnostikai naudojama ne tik esamų vamzdynų įvertinimui, bet ir naujų vamzdynų įrengimo darbų kontrolei: nuolydžių nustatymui, sienelių ir jungčių apžiūrai. Prieš diagnostiką - kada reikalingas vamzdynų valymas? Jei vamzdynas užneštas nuosėdomis ar yra daug sankaupų, kamera gali nematyti realios būklės. HDD metodas taikomas įvairiems diametrams - nuo vidaus vamzdynų iki didesnių vamzdynų su robotu. Vienas iš metodų - gręžiama valdoma trajektorija.
Tiksliai pasakysime pagal jūsų objektą, ar reikia robotinės įrangos ar pakanka stumiamos kameros. Prieiga prie šulinių / revizijų ir informacija apie tikrinamą atkarpą labai svarbios. Klaipėdos regione daugiausia darome, tačiau galime vykdyti darbus ir visoje Lietuvoje - pagal užsakymą. Taip dažnai klientai vadina šią paslaugą „kanalizacijos kameravimu“ - iš esmės tai kanalizacijos diagnostika kamera / TV diagnostika. Pagal rezultatą galime rekomenduoti valymą, renovaciją arba kitą tinkamą sprendimą.
- Gaukite pasiūlymą TV diagnostikai: atsiųskite trumpą informaciją apie objektą - pateiksime aiškų veiksmų planą ir pasiūlymą.
- Kitos Betranšėjės technologijos: grunto kasimo ir renovacijos sprendimai, valymas hidrodinaminėmis srovėmis, įranga „uždaru būdu“.
TV diagnostikos nauda renovacijose ir kas turi būti įvertinta prieš darbus
Prieš pradedant bet kokį CIPP vamzdynų renovacijos projektą, kanalizacijos apžiūros kamera yra būtina norint tiksliai įvertinti vamzdžių būklę. Įranga leidžia nustatyti įdėklo tinkamumą, įrengti tikslias restauracijos gaires ir sumažinti riziką bei papildomų darbų poreikį. 360° kampu pasukama galvutė suteikia galimybę apžiūrėti sieneles iš visų pusių, o IBAK Panoramo sistema leidžia biure stebėti visą vamzdyną tarsi patikrinėjęs būtų viduje.
Profesionalus aprašymas su ataskaita apima vamzdyno grafinę schemą, nuolydžių grafikus, skaitmenines nuotraukas ir vaizdo įrašą. Tai užtikrina, kad darbai būtų planuojami remiantis realiomis konstrukcinėmis problemomis ir kad būtų galima tiksliai perduoti išvadas suinteresuotoms šalims. Be to, gali būti pateikiama rekomendacija valymui ar renovacijai, kuri atitinka konkrečią situaciją.
Pagal poreikį galime pasirūpinti ir papildomomis paslaugomis: vamzdynų renovacija, valymas hidrodinaminėmis jėgomis, Betranšėjės technologijos uždarojo kasimo sprendimai. Tai užtikrina maksimalų tikslumą, minimalų kiemo aplinkos pažeidimą ir efektyvų problemų sprendimą.
