Šildymas ir gyvenamųjų patalpų šildymas - svarbiausias šiandienos klausimas. Vonios kambaryje grindų šildymas po plytelėmis yra vienas iš patogiausių sprendimų, kai šaltos grindys kelia diskomfortą. Elektrinis grindų šildymas po plytelėmis gali būti įrengtas įvairiais metodais, o pasirinkimas priklauso nuo patalpos pobūdžio ir poreikių.
Kokios galimybės yra prieinamos
Didelė keraminių plytelių šiluminė galia yra privalumas bet kuriam grindų šildymo būdui. Yra kelios elektrinio grindų šildymo rūšys: kabelis; filmas; šildymo kilimėliai; strypas. Naudojant kabelinį metodą, elektrinis grindų šildymas po plytelėmis įrengiamas klijuojant varžinį šildymo kabelį prie juostelių. Viengysliai kabeliai yra pigesni, tačiau dažniau naudojami dvigubi kabeliai, pasižyminčių dideliu patikimumu. Kartais naudojamas kabelis su plastikine matrica tarp dviejų šilumą skleidžiančių laidininkų. Šiam šildymo būdui galima įsigyti gatavų rinkinių, kurių kaina priklauso nuo priedų, kabelio ilgio ir galios. Pilną rinkinį gali sudaryti net įrankiai. Ekonomiškiau savarankiškai pasiimti šildymo elementus ir savo rankomis įrengti grindų šildymą.

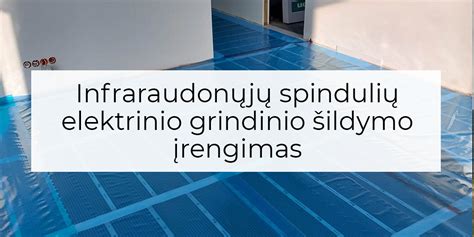

Infraraudonųjų spindulių plėvelės šildymas - brangus, bet saugus būdas, kai naudojamas lankstus plastikinis popieriaus lakštas su įmontuotais infraraudonųjų spindulių kaitinimo elementais. Šildymo kilimėlius sudaro montavimo tinklelis, prie kurio pritvirtintas kabelis. Montuojant nereikia naudoti betono mišinio, dėl kurio padidėja lubų apkrova ir sumažėja lubų aukštis. Šį metodą lengva įdiegti, todėl jis labai populiarus. Galutinis grindinio šildymo pasirinkimas susijęs su optimalaus šilumos išsklaidymo apskaičiavimu. Šiuo atveju apskaičiuoti kilimėlių šildymo galią yra daug lengviau nei apskaičiuoti šildymo kabelių ilgius.
Šerdies metodu naudojami nuosekliai sujungti anglies pluošto strypai. Montavimo rinkinį sudaro anglies pluošto kilimėliai, kabeliai ir jungčių rinkiniai, o kitus elementus (šilumos reguliatorių, šilumos izoliaciją, lipnią juostą ir t. t.) reikia įsigyti atskirai.
Paviršiaus paruošimas ir izoliacija
Naudojant grindų šildymo įrengimo technologiją, prieš klojant šildymo elementus reikia kruopščiai paruošti paviršių. Šildymo kilimėlius ar kabelius galima kloti tik ant švarių ir lygių grindų be išsikišimų ar įtrūkimų. Taip pat galima naudoti gruntą, betono lygintuvą arba grindų lygintuvą. Siekiant sumažinti šilumos nuostolius ir efektyviai šildyti patalpą, ruošiant naudojamas šilumos izoliacijos sluoksnis. Priklausomai nuo reikiamo izoliacijos storio, naudojamos plokštės iš putų polistireno ir pan. Balkonuose, lodžijose, virš nešildomų patalpų ar rūsių naudojamos iki 100 mm storio izoliacinės medžiagos (putų polistireno ir polistireninio putplasčio tipai). Plonam izoliaciniam sluoksniui naudojama plėvele dengta plėvelė (atspindintis plėvelės paviršius turi būti nukreiptas į viršų). Vonios kambaryje grindinis šildymas papildomai padengtas hidroizoliacijos sluoksniu.
Maketuojamas planas ir projektavimas
Prieš įrengiant šildymo sistemą, ant popieriaus turi būti nubraižytas grindų planas. Jis naudojamas buferinėms zonoms su kietaisiais baldais, prietaisais, radiatoriais ir vamzdžiais atskirti. Šildymo sistemų nereikėtų tiesti po baldais ar prietaisais, nes tai papildomai apkrauna kabelius. Taip gaunamas netaisyklingas poligonas. Schemoje pažymėti būsimųjų elektrinių grindų kontūrai, maitinimo šaltinis ir termostato vieta ant sienos (maždaug vieno metro aukštyje). Taip pat turi būti užtikrintas 20 cm atstumas nuo sienų, o atstumas tarp kabelio ričių turi būti ne mažesnis kaip 10 cm. Iš popierinio brėžinio maketas perkeliamas ant paruošto grindų paviršiaus. Tinkamai suprojektuota grandinė sumažins šildymo sistemos įsigijimo išlaidas ir apsaugos kabelį nuo perkaitimo.
Medžiagos apskaičiavimas
Reikiamas kabelio vatų tankis apskaičiuojamas pagal šildymo sistemos užimamą plotą. Prieš perkant medžiagas reikia apskaičiuoti kabelio šildymo plotą ir galią. Kabelio ilgį galima apskaičiuoti patiems, padauginus šildomo paviršiaus plotą iš pasirinkto galios tankio ir padalijus iš kabelio galios. Energetiniai poreikiai gali svyruoti nuo 100 iki 180 W/m², priklausomai nuo patalpos savybių. Iki 40 proc. energijos taupymo priklauso nuo tinkamai pasirinkto termoreguliatoriaus. Ekonomiškiausia yra naudoti elektroninį reguliatorių su programavimo funkcija.
Elektros instaliavimas ir sauga
Prieš įrengiant grindis, būtina patikrinti elektros instaliaciją. Jei kabelio skerspjūvis neatitinka reikalavimų, turi būti pakeistas. Neverta jungti šildymo sistemos į kištukinį lizdą. Geriausia - nutiesti papildomus laidus į skirstomąjį skydo dėžutę. Jei įrengiate kelias zonas, reikės kelių atskirų automatikų ir RCD. Drėgnose patalpose naudojami įžeminimo laidininkai, sujungti su dideliais metaliniais objektais. Temperatūros jutiklis montuojamas kanale, kad būtų galima pasiekti remontą. Termostatas montuojamas ant sienos maždaug 1 metro aukštyje.
Klojimas ir montavimas
Prieš pradėdami montuoti kabelinį grindų šildymą, išmatuokite kabelio varžą. Kabelis klojamas serpantinu atstumu ne mažiau kaip 10 cm, naudojant tvirtinimo juosteles. Kartais įrengiamas sutvirtinimo tinklelis. Nuo sienų turi būti ne daugiau kaip 20 cm atstumas. Viengyslį kabelį reikia nuvesti iki pradžios taško be kabelio turinimo kreivinių. Dviejų gyslų kabeliuose vienas laidas - šilumos šaltinis, kitas uždaro grandinę. Plastikiniai spaustukai naudojami kabelio laikymui. Ant kiliminio šildymo kilimėlio galima tepant klijus klijuoti plyteles. Kilimėlius kabinti gali būti supaprastinta, nes jie dažnai turi lipnų pagrindą ar elastinį pagrindą.
Šildytuvų įrengimo metu izoliacijos ir laidininkų varža turi būti tikrinama prieš užliejant ir po jo. Jei kabelis pažeistas, gali būti sunku jį rasti vėliau. Dėl to būtina laikytis gamintojo rekomendacijų ir saugos taisyklių. Grindų šildymo kabeliai dažnai klojami į 3-5 cm storio betono sluoksnį; plonesnis sluoksnis gali būti prastai izoliuotas, o per storas - brangus. Jei grindys dar neglazūruotos plytelėmis, galima naudoti plėvelę su hidroizoliacija ten, kur reikia.
Stiprinimas, betonas ir galai
Betono sluoksnis paprastai būna apie 4-5 cm storio, užtikrinant reikiamą kabelio atotrūkį nuo žalojančių dalių. Svarbu, kad armavimo tinklas būtų liejamo betono sluoksnio viduryje, o kabeliai - pritvirtinti su galiniais movomis. Palyginti su kabeliais, kilimėliai leidžia greičiau įrengti sistemą ir reikalauja mažiau akrobatikos su laidais. Svarbu: kilimėlius galima iškirpti, bet kabelio neiškirpti. Po grindų dangos klojimo turi būti užbaigtas hidroizoliacijos sluoksnis voniose.
Kaip įrengti „Thermonet“ grindų šildymo kilimėlį
Šildymo sistema: kilimėliai ar kabeliai
Konstrukcijų pasirinkimas priklauso nuo patalpos aukščio, norimos įrengti galios ir estetikos. Kilimėliai dažniausiai naudojami, kai norima sumažinti grindų aukštį ir lengvai įrengti be didelių betonavimo darbų. Kabeliai tinka sudėtingesnioms ar didesnėms erdvėms ir gali būti pigesni, tačiau reikalauja daugiau planavimo. Šildymo kilimėliai dažnai turi lipnų šabloną ir gali būti įrengiami be papildomo išlyginamojo sluoksnio, kai klijai klijuojami tiesiogiai prie kilimėlių. Tačiau bet kuriuo atveju svarbu užtikrinti, kad paviršiaus temperatūra būtų tinkama visoms dangoms.
Energinės sąnaudos ir valdymas
Prieš įrengiant grindis būtina įsitikinti, ar elektros instaliacija atlaikys papildomą apkrovą. Paprastai sausose patalpose (ne pagrindinis šildymas) poreikis yra 80-100 W/m², drėgnose - 125-150 W/m², patalpose su aukštomis lubomis - 150-200 W/m². Iki 40% energijos sąnaudų priklauso nuo termoreguliatoriaus pasirinkimo. Geriau rinktis tikslius elektroninius reguliatorius su programavimo funkcija. Po kilimėliais galima klijuoti plyteles, o kabeliai gali būti montuojami į 3-5 cm storio betono sluoksnį. Paprastai šildoma grindimis galima pasiekti komfortinį efektą per trumpesnį laiką, ypač su šilumos izoliacijos plokštėmis po kabeliais.
