Šiuolaikiniame pasaulyje stabilus ir greitas interneto ryšys yra ne prabanga, o būtinybė. Nors Wi-Fi technologijos sparčiai tobulėja, laidinis interneto ryšys vis dar išlieka nepakeičiamas, kai kalbama apie maksimalų greitį, patikimumą ir saugumą. Nesvarbu, ar įsirenginėjate naują biurą, atliekate buto remontą, ar tiesiog norite pagerinti interneto kokybę savo žaidimų kambaryje, interneto kabelio pajungimas yra užduotis, su kuria galite susidoroti ir patys. Dažnai manoma, kad interneto kabelio instaliacija yra sudėtingas darbas, reikalaujantis specifinių žinių ir brangios įrangos. Tačiau tiesa yra ta, kad turint tinkamus įrankius ir šiek tiek kantrybės, tai yra visiškai įveikiama užduotis.
1. Tinkamo interneto kabelio pasirinkimas
Prieš pradedant bet kokius darbus, svarbiausia yra išsirinkti tinkamą interneto kabelį, dar vadinamą Ethernet arba tinklo kabeliu. Rinkoje egzistuoja keletas kategorijų (Cat), kurios skiriasi savo pralaidumu, dažniu ir atsparumu trikdžiams.
- Cat5e (Category 5e): Tai senesnis, bet vis dar plačiai naudojamas standartas. Jis palaiko iki 1 Gbps (gigabito per sekundę) greitį iki 100 metrų atstumu. Daugumai namų vartotojų, kurių interneto planas neviršija 1 Gbps, šio kabelio visiškai pakanka naršymui, vaizdo transliacijoms ir kasdieniams darbams.
- Cat6 (Category 6): Šis kabelis yra patobulinta Cat5e versija. Jis taip pat palaiko 1 Gbps greitį iki 100 metrų, tačiau gali pasiekti ir 10 Gbps greitį, jei atstumas neviršija 55 metrų. Cat6 kabeliai turi storesnius laidininkus ir geresnę izoliaciją, todėl yra atsparesni elektromagnetiniams trikdžiams (vadinamajam „crosstalk“). Vienas iš svarbiausių Cat6 privalumų yra jų gebėjimas perduoti duomenis iki 10 Gbps (gigabito per sekundę) per 55 metrų atstumą. Šie kabeliai taip pat yra geriau apsaugoti nuo elektromagnetinių trukdžių (EMI) ir kryžminio kalbėjimo, nes juose naudojamos pažangios technologijos, pavyzdžiui, varinių laidų porų įvyniojimas. Be to, Cat6 kabeliai yra suderinami su ankstesnėmis kategorijomis, tokiomis kaip Cat5 ir Cat5e.
- Cat6a (Category 6a): „a“ raidė reiškia „augmented“ (praplėstas). Šis standartas palaiko 10 Gbps greitį visame 100 metrų segmente. Kabeliai yra dar geriau ekranuoti, todėl idealiai tinka aplinkoje, kurioje daug elektros prietaisų ir galimų trikdžių šaltinių.
- Cat7 ir Cat8: Tai dar aukštesnės kategorijos kabeliai, siūlantys atitinkamai iki 10 Gbps ir 40 Gbps greitį. Jie yra labai gerai ekranuoti, tačiau gerokai brangesni ir standesni, todėl juos sunkiau instaliuoti.
Patarimas: Šiandien optimalus pasirinkimas kainos ir kokybės santykiu namams yra Cat6 kabelis.
Renkantis Cat6 kabelį tinklui, svarbu atsižvelgti į kelis aspektus, kad užtikrintumėte gerą našumą ir ilgaamžiškumą. Pirmiausia, atkreipkite dėmesį į kabelio tipą. Cat6 kabeliai gali būti U/FTP (Unshielded Foiled Twisted Pair) arba S/FTP (Shielded Foiled Twisted Pair). Kitas svarbus aspektas - kabelio ilgis. Cat6 kabeliai gali efektyviai veikti iki 100 metrų, tačiau ilgėjant kabeliui, didėja signalo praradimo rizika. Taip pat reikėtų atsižvelgti į kabelio kategoriją. Kabelio konstrukcija taip pat turi reikšmės. Rinkitės kabelius su gerai suprojektuotomis šerdimis, kurios mažina trikdžius ir užtikrina geresnį signalų perdavimą. Nepamirškite ir gamintojo. Rinkitės patikimus ir gerai žinomus gamintojus, kurie suteikia garantijas ir užtikrina savo produktų kokybę.
Kabeliai pagaminti iš aukštos kokybės medžiagų, tad jie yra ilgaamžiai ir patikimi. Galiausiai, Cat6 kabelių naudojimas padeda sumažinti tinklo vėlavimą ir pagerina bendrą tinklo našumą.
2. Reikalingi įrankiai
Kad darbas vyktų sklandžiai, iš anksto pasiruoškite visus reikiamus įrankius:
- Interneto kabelio užspaudimo replės (Crimper): Tai svarbiausias įrankis, skirtas RJ45 antgalių užspaudimui ant kabelio galų.

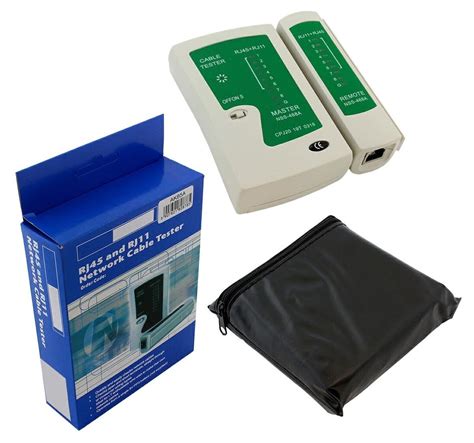

- Tinklo kabelio testeris: Būtinas įrankis norint patikrinti, ar teisingai sujungėte laidus ir ar nėra ryšio nutrūkimų. Testeris susideda iš dviejų dalių - siųstuvo ir imtuvo.
- Interneto kabelis: Reikiamo ilgio ir kategorijos (pvz., Cat6).
- RJ45 antgaliai (jungtys): Tai plastikiniai antgaliai, kurie užspaudžiami ant kabelio galų. Įsitikinkite, kad perkate antgalius, atitinkančius jūsų kabelio kategoriją (pvz., Cat6 antgaliai Cat6 kabeliui).
- Kabelių pjaustymo įrankis arba specialios replės su izoliacijos nuėmikliu.
Jeigu neturite pakankamai įgūdžių ir žinių, galite tai patikėti profesionalams. Tačiau turint tinkamus įrankius ir šiek tiek kantrybės, tai yra visiškai įveikiama užduotis. Pavyzdžiui, užsisakę interneto paslaugą init.lt, neturėsite niekuo rūpintis patys, mat už Jus tai atliks specialistai.
3. Kabelio paruošimas ir montavimas
Dabar, kai turite visus įrankius ir medžiagas, galime pereiti prie paties proceso. Pirmiausia suplanuokite, kur eis jūsų kabelis - nuo maršrutizatoriaus (router) iki galutinio taško (kompiuterio, televizoriaus ar sieninės rozetės). Venkite tiesti kabelį šalia elektros laidų, ypač didelės galios, nes tai gali sukelti trikdžius. Taip pat stenkitės išvengti aštrių kabelio lenkimų - lenkimo spindulys neturėtų būti mažesnis nei 4 kartus kabelio skersmuo.

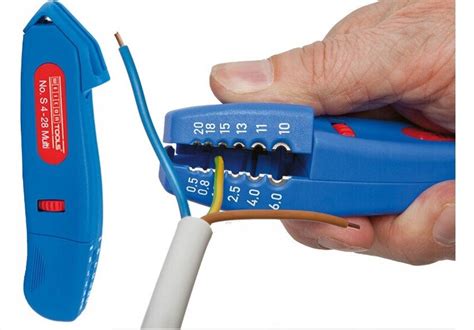

Izoliacijos nuėmimas
Izoliacijos nuėmimas nuo laidų yra viena iš pagrindinių užduočių visame elektros darbe - nuo paprastų namų remontų iki profesionalių instaliacijų. Nors tai atrodo paprasta, netinkamas atlikimas gali sukelti laido pažeidimą, o tai savo ruožtu - jungčių problemas, instaliacijos perkaitimą ar net trumpąsias jungtis. Laido izoliacija atlieka labai svarbų vaidmenį - ji apsaugo laidininką nuo mechaninių pažeidimų, drėgmės ir, svarbiausia, nuo atsitiktinio kontakto su kitais laidais ar laidžiais elementais. Jei nuimant izoliaciją pažeidžiama varis arba aliuminis, laidas praranda savo tvirtumą, kas laikui bėgant gali sukelti jungties perkaitimą, laidininko sulaužymą arba trumpąją jungtį. Kita vertus, palikus per ilgą nuogąją laido dalį, padidėja atsitiktinio kontakto ir elektros smūgio rizika.
Naudodami izoliacijos nuėmiklį arba atsargiai peiliuku, nuimkite apie 2-3 cm išorinio kabelio apvalkalo. Būkite labai atsargūs, kad neįpjautumėte vidinių gyslų izoliacijos. Jei per pirmąjį užspaudimo bandymą įvyktų klaidų, rekomenduojama turėti keletą papildomų jungčių.
Saugus ir tinkamas izoliacijos nuėmimas nuo elektros laidų yra viena iš pagrindinių įgūdžių, tiek profesionaliems elektriku, tiek mėgėjams, atliekantiems nedidelius remontus namuose. Tinkamo įrankio pasirinkimas izoliacijos nuėmimui yra itin svarbus dėl laido saugumo ir ilgaamžiškumo. Replės skersmens reguliavimas yra lemiamas saugų ir efektyvų izoliacijos nuėmimą nuo laido užtikrinimui.
Prieš naudodami įrankį, patikrinkite dirbamo kabelio skersvį. Rankinėse replėse, reguliuokite žnyplių angą pagal laidininko skersmenį. Tuomet suspauskite rankenas taip, kad ašmenys perpjautų tik izoliaciją nesužeidžiant laidininko. Stumkite įrankį palei laidą, kad nuimtumėte izoliaciją vienu sklandžiu judesiu. Automatinėse replėse įstatykite laidą į žnyples. Tuomet suspauskite rankenas; mechanizmas automatiškai pažymės ir nuims izoliaciją palei laidą. Naudojantis kabelių peiliu, atsargiai pažymėkite izoliaciją palei laidą, stengiantis nenupjauti laidininko. Nuimkite izoliaciją pirštais arba replėmis, kontroliuodami, kad laidininkas nebūtų pažeistas. Tai labai svarbus žingsnis, kuriame turite įsitikinti, kad laidininkas yra nesugadintas, nesubraižytas ir sveikas. Jei pastebėsite mikroįtrūkimus ar lūžius, nupjaukite tą laido dalį ir pabandykite iš naujo.
Izoliacijos nuėmimas nuo elektros laidų atrodo paprasta užduotis, tačiau praktikoje reikalauja tikslumo ir tinkamo pasiruošimo. Net ir smulkios klaidos, pavyzdžiui, laidininko lūžiai, per ilgos nuogosios dalys, ar netinkamų įrankių naudojimas, gali sukelti silpnas jungtis, laidų perkaitimą ir kraštutiniais atvejais - trumpąsias jungtis ar elektros smūgį.
Profesionalūs įrankiai skirti izoliacijai tiksliai nuimti ir nesužeisti laidininko. Dėl tinkamai parinktų žnyplių ar automatinio diametro reguliavimo, laidas gali būti greitai paruoštas instaliacijai išlaikant visą jo tvirtumą ir laidumą. Klasikinės izoliacijos nuėmimo replės (rankinės replės) - tai paprastas įrankis, skirtas izoliacijos dangai nuo elektros laidų nuimti. Dažiausiai tai yra replės, turinčios skylutes ar ašmenis, pritaikytus skirtingiems kabelių diametrams. Jos leidžia greitai ir tiksliai pažymėti ir nuimti izoliaciją nesužeidžiant laidininko. Šis įrankis yra lengvas, paprastas naudoti ir nereikalauja papildomos jėgos ar energijos. Automatinės izoliacijos nuėmimo replės (automatinės replės) - vienas praktiškiausių ir moderniausių izoliacijos nuėmimo įrankių. Didžiausias privalumas - automatinis pritaikymas prie kabelio diametro. Tereikia įstatyti laidą į žnyples ir suspausti rankenas. Įrankis automatiškai pažymi ir nuima izoliaciją vienu sklandžiu judesiu, paliekant laidininką puikios būklės. Daugiafunkcinės replės - universalus įrankis, jungiantis kelias funkcijas - izoliacijos nuėmimą, laidų pjovimą ir dažnai kabelių antgalių (vadinamųjų kiaurymių) sujungimą. Plokščių kabelių izoliacijos nuėmimo replės - specializuotas įrankis, skirtas izoliacijai nuimti nuo dviejų ar trijų laidžių kabelių, dažnai naudojamų apšvietimo instaliacijose, RTV įrangoje arba kituose buities prietaisuose. Kabelių peilis - pagrindinis rankinis įrankis izoliacijos nuėmimui, dažniausiai naudojamas avarinėse situacijose arba dirbant su storais laidais, kurie ne visada telpa į standartines replės.
Laidų ištiesinimas ir paruošimas
Nuėmę apvalkalą pamatysite 8 laidelius, susuktus į 4 poras. Atskirkite ir ištiesinkite visas 8 gyslas. Stenkitės jas ištiesinti kuo geriau, kad vėliau būtų lengva įstumti į RJ45 antgalį.

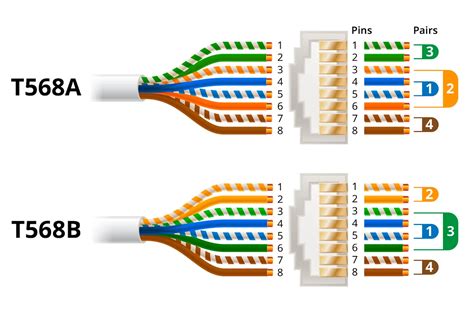

Laidų išdėstymas pagal standartą
Tai pati svarbiausia ir daugiausiai atidumo reikalaujanti dalis. Egzistuoja du standartai, pagal kuriuos rikiuojamos gyslos: T568A ir T568B. Šiandien beveik visur, ypač gyvenamosiose patalpose, naudojamas T568B standartas. Kelis kartus patikrinkite, ar spalvų seka teisinga.
Paprastai naudojamas T568B standartas:
- Balta-oranžinė
- Oranžinė
- Balta-žalia
- Mėlyna
- Balta-mėlyna
- Žalia
- Balta-ruda
- Ruda
Antgalio užspaudimas
Kai gyslos tvarkingai išrikiuotos, aštriu įrankiu (geriausia - užspaudimo replių kirpikliu) lygiai nukirpkite jų galiukus. Nuo išorinio apvalkalo krašto iki gyslų galiukų turėtų likti apie 1,5 cm.
Paimkite RJ45 antgalį taip, kad fiksatorius (liežuvėlis) būtų apačioje, o skylutės - nukreiptos į jus. Atsargiai, stengdamiesi nesumaišyti eiliškumo, įstumkite išrikiuotas gyslas į antgalį iki pat galo. Turėtumėte matyti blizgančius laidelių galiukus antgalio priekyje. Įdėkite antgalį su kabeliu į užspaudimo reples ir tvirtai suspauskite rankenas. Pajusite spragtelėjimą - tai reiškia, kad aštrūs kontaktai antgalyje prasiskverbė pro gyslų izoliaciją ir užmezgė kontaktą su variniais laidininkais.
Pakartokite 2-6 žingsnius su kitu kabelio galu, nepamiršdami naudoti tos pačios T568B schemos.
Svarbu užtikrinti, kad kabelio izoliacija šiek tiek įeina į RJ45 jungtį, taip užtikrinant tvirtesnį ryšį ir apsaugant laidus nuo išslydimo.
Dažniausios klaidos:
- Sumaišytos spalvos: Tai pati dažniausia klaida.
- Netinkamas izoliacijos nuėmimas: Jei nuimsite per mažai išorinės izoliacijos, ji neužsifiksuos antgalyje ir jungtis bus nepatikima. Jei nuimsite per daug - išlindusios gyslos bus pažeidžiamos.
4. Kabelio testavimas
Kai abu galai paruošti, paimkite tinklo testerį. Prijunkite vieną kabelio galą prie siųstuvo, kitą - prie imtuvo ir įjunkite testavimą. Jei viską padarėte teisingai, ant abiejų testerio dalių nuosekliai užsidegs lemputės nuo 1 iki 8.
Tinklo kabelio testeris yra būtinas įrankis, kuris padeda užtikrinti, kad visi 8 laidai yra teisingai sujungti ir nėra jokių nutrūkimų ar trumpųjų jungimų. Tai padeda išvengti vėlesnių problemų su interneto ryšiu.
5. Sieninio lizdo įrengimas (pasirinktinai)
Jei norite estetiško ir patogaus sprendimo, vietoje tiesiog iš sienos kyšančio kabelio galite įsirengti sieninį lizdą. Išardykite rozetę. Pasirinkite B schemą ir įspauskite kiekvieną gyslą į jai skirtą vietą. Tam naudojamas specialus įrankis (angl. punch down tool), bet dažnai kokybiškos rozetės komplekte būna mažas plastikinis įrankis arba mechanizmas, leidžiantis tai padaryti be papildomos įrangos. Dabar nuo šios rozetės iki kompiuterio galėsite naudoti standartinį, gamykloje pagamintą trumpą interneto kabelį (angl. patch cable).
Montavimas prie sieninio lizdo yra panašus į RJ45 jungties montavimą, tačiau vietoj jungties naudojamas specialus lizdas, kuriame laidai fiksuojami specialiu įrankiu (punch down tool), kuris įspaudžia laidą į kontaktą ir nukerpa perteklinę dalį.
6. Internetinio kabelio pajungimas prie įrenginių
Kai jau atlikote prieš tai aptartus kabelio prijungimo prie maršrutizatoriaus žingsnius, kitą jo galą įkiškite į pasirinkto įrenginio prievadą. Kai jau prijungėte kabelį, įjunkite pasirinktą įrenginį ir patikrinkite, ar jis tikrai turi prieigą prie interneto. Jeigu ne, greičiausiai kažką padarėte netinkamai. Pirmiausia patikrinkite kabelio prijungimą tiek prie maršrutizatoriaus, tiek prie pasirinkto įrenginio. Galbūt jį įkišote netinkamai arba nepritvirtinote.
Interneto kabelio pajungimas nėra itin sudėtingas procesas, tačiau svarbu, jog viską atliktumėte kruopščiai. Pirmiausia paruoškite reikiamą įrangą - UTP kabelį, RJ45 kištukus, užspaudimo įrankį, kabelio nužievintoją, žirkles. Kai kurie žmonės taip pat naudoja kabelių testerį, jog įsitikintų, kad šis veikia tinkamai. Tuomet pereikite prie kabelio paruošimo. Pirmiausia jį išmatuokite ir atkirpkite Jums reikalingą ilgį. Naudodami nužievintoją, atsargiai nuimkite išorinę kabelio izoliaciją (maždaug 2-3 cm nuo jo galo), kad pamatytumėte vidinius laidus. Labai svarbu, kad jų nepažeistumėte. Viduje rasite 8 laidus, kurie greičiausiai bus susukti poromis. Dabar galima pereiti prie kištuko užspaudimo. Įstatykite laidus į RJ45 kištuką, atitinkantį nurodytą spalvų seką. Tuomet naudokite užspaudimo įrankį, kad pritvirtintumėte kištuką prie kabelio. Jeigu turite anksčiau minėtą testerį, galite prijungti kabelį prie jo ir patikrinti, ar viską atlikote teisingai.
Kai jau atlikote anksčiau nurodytus žingsnius, galima pereiti prie interneto kabelio prijungimo prie maršrutizatoriaus. Visų pirma, įsitikinkite, kad maršrutizatorius yra įjungtas ir tikrai veikia. Maršrutizatoriuje dažniausiai yra keli tinkami prievadai, žymimi skaičiais arba „LAN“ (Local Area Network) užrašu. Prijungus kabelį prie prievado tereikia įsitikinti, kad jis tvirtai įstatytas.
Internetinio kabelio pajungimas įmanomas prie skirtingų įrenginių. Tai gali būti kompiuteris, televizorius, žaidimų konsolė ir pan. Visgi prieš imdamiesi šio proceso įsitikinkite, kad pasirinktas įrenginys tikrai turi reikalingą prievadą. Svarbu užtikrinti, kad kabelis yra pakankamai ilgas, jog nuo maršrutizatoriaus pasiektų reikalingą įrenginį.
Kartais susiduriama su problema, kuomet internetas veikia, tačiau itin lėtai. Gali būti, jog naudojamas kabelis kažkurioje vietoje yra pažeistas, todėl rekomenduojama gerai jį apžiūrėti ir, esant reikalui, pakeisti nauju. Taip pat galima mėginti perjungti kabelį į kitą maršrutizatoriaus prievadą.
7. Kabelio priežiūra ir tvarkymas
Svarbu apsaugoti kabelius nuo fizinių pažeidimų, drėgmės ir ekstremalių temperatūrų. Taip pat naudinga dokumentuoti kabelių maršrutus ir jungtis. Tai padės ateityje, jei reikės remontuoti ar keisti ką nors.
Nepamirškite, kad kabeliai neturėtų būti stipriai prispausti arba perlenkti, mat tai gali šiuos pažeisti. Jeigu jie išdėstyti vietose, kuriose gali būti stipri trintis, svarbu pasirūpinti papildomomis apsaugos priemonėmis. Kabelis taip pat neturėtų būti per stipriai ištemptas, mat tai greičiausiai sumažins jo tarnavimo laiką.
Svarbu paminėti, jog kai kuriuos žmones erzina namuose išsikišę laidai. Tokiu atveju rekomenduojama ieškoti išeičių, kaip galite kabelį paslėpti. Pavyzdžiui, specialūs spaustukai arba laikikliai padės pritvirtinti jį prie grindų, baldų ir pan. Tai taip pat apsaugos kabelį nuo įvairių pažeidimų.
Jeigu naudojate kelis kabelius, kurie „keliauja“ per tą pačią vietą, rekomenduojama šiuos kaip nors pažymėti.
Internet caindo toda hora (Resolvido)
Cat6 kabelio montavimas ir priežiūra yra esminiai veiksniai, kurie užtikrina tinklo veikimą ir stabilumą. Prieš imantis montavimo, būtina pasiruošti. Pasirinkite tinkamą darbo vietą ir įsitikinkite, kad turite visus reikiamus įrankius. Jums prireiks kabelių pjovimo įrankio, atsuktuvo, kabelių testavimo prietaiso, laikiklių ir, jei reikia, tinklo jungčių. Montavimo procesas prasideda nuo kabelio ilgio matavimo. Rekomenduojama, kad ilgis būtų pakankamas, kad išvengtumėte įtempimų. Kabelių tvarkymas yra dar vienas svarbus aspektas. Kabeliai neturi būti sulankstyti ar užspaudžiami, kad nesukeltų signalo praradimų.
