Laikikliai apvaliems ortakiams yra svarbi vėdinimo, oro kondicionavimo ir šildymo (HVAC) sistemų dalis. Paruošimas: Patikrinkite ortakio skersmenį ir svorį. Žymėjimas: Pažymėkite tvirtinimo vietas pagal projektą. Tvirtinimas: Laikiklius tvirtinkite prie tvirtų konstrukcijų (betono, metalo). Ortakių įstatymas: Ortakis turi gulėti laikiklyje be įtempimų. Patikra: Patikrinkite stabilumą, nuolydį ir vibraciją.

Kiekvienas meistras iš anksto pasirūpina vinimis, varžtais ir kitais produktais visiems nenumatytiems atvejams. Ortakiai įprastai kabinami palubėje. Tad natūralu, kad jiems reikalingi įvairūs laikikliai, sąvaržos ir tvirtinimo profiliai. Kad užtikrinti sistemos sandarumą būtina jungtis (ypač balnus) už sandarinti akriliniu silikonu ir aliuminio juosta. Silikoną reikia naudoti tokį, kuris netirpdo ant ortakių esančios antikorozinės cinko dangos. Nuo rasojimo ar kondensato galima apsisaugoti ortakius izoliavus ISOVER ML3 ALU dembliais. Jei demblio storis parenkamas nedidelis 20, 30 ar 50 mm, galima naudoti savaime limpančius demblius.

Profilių jungtys ir sąsajos - pagrindo plokštės, kampinės atramos, montavimo apkabos, balneliai ir sisteminės veržlės bei varžtai, skirti profiliams ir laikmenoms jungti modulinėse atramose. Aprašymas: stačio kampo jungtis su iš anksto surinkta „Fast-Lock“ veržle ir varžtu, skirtais lengvų statramščių kanalų struktūroms surinkti. Medžiagos sudėtis: Q235B. Medžiaga ir danga: anglinio plieno - „Indoor coated“. Medžiagos storis: 4 mm. Aprašymas: kampinė atrama su iš anksto surinkta „Fast-Lock“ veržle ir varžtu, skirtais lengvų statramščių kanalų struktūroms surinkti. Medžiagos sudėtis: DD11 MOD. Medžiaga ir danga: anglinio plieno - „Indoor coated“. Medžiagos storis: 3 mm. Aprašymas: srieginių formavimo varžtas, skirtas naudoti surenkant MT sijos konstrukcijas ir skirtas naudoti lauke, esant mažai taršai. Medžiagos sudėtis: Didelio stiprio plienas. Paviršiaus apdaila: kelių sluoksnių danga, suprojektuota C3 kategorijos korozinei aplinkai pagal ISO 9223. Aplinkos sąlygos: Laukas, maža arba vidutinė tarša (C3 / C4 - žema).

Aprašymas: Pagrindinės jungčių rūšys ir jų panaudojimas modulinių atramų konstrukcijose: stačio kampo jungtys, kampinės atramos, pagrindo jungtys, L formos jungtys, lankstūs perimetriniai profiliai ir kt. Medžiagos sudėtis: S235JR, Q235B. Medžiaga ir danga: anglinio plieno - „Indoor coated“. Medžiagos storis: 4 mm. Aprašymas: kampuotis, pailginta jungtis su iš anksto surinkta greitojo fiksavimo veržle ir varžtu, skirtas statramstų kanalų konstrukcijoms montuoti. Medžiagos sudėtis: S235JR, Q235B. Medžiaga ir danga: anglinio plieno - „Indoor coated“. Medžiagos storis: 4 mm.

Konkrečios detalės: įvairių tipų jungtys - nuo stačio kampo iki kampuotų plokščių ir skirtingų korozijos aplinkos reikalavimų. Toliau pateikti pavyzdžiai rodo įvairių profilių naudojimą, užtikrinant stabilumą, atsparumą korozijai ir lengvą montavimą. Aprašymas: Pagrindo jungtis su iš anksto surinkta „Fast-Lock“ veržle ir varžtu, skirta lengvų atraminių statramsčių kanalų konstrukcijoms inkaruoti į betoną arba plieną. Medžiagos sudėtis: S235JR, Q235B. Medžiaga ir danga: anglinio plieno - „Indoor coated“. Medžiagos storis: 4 mm.

Korozijos apsauga ir aplinkos reikalavimai

Knauf profiliai prisitaiko prie skirtingų korozijos klasių: C3 (vidutinė) ir C5-M (jūrinė). C3 profiliai paprastai juodi, o C5-M - mėlyni. Reikalinga antikorozinė apsauga taikoma pjovimo kraštams - rekomenduojama pilka antikorozinė dažų danga C3/C5-M. Diagramose pateikiama DIN EN ISO 12944 klasifikacija, pagal kurios pasirenkama apsauga nuo korozijos priklausomai nuo aplinkos tipo (C1-C5-M). Papildomai pateikiama rekomendacija dėl pjovimo: profilius pjaustyti galima rankiniu būdu iki 1 mm storio, o storesnius - lėtaeigiu diskinio pjovimo įrankiu; kraštai papildomai padengiami C3/C5-M dažais.

Projektavimas ir karkaso įrengimas

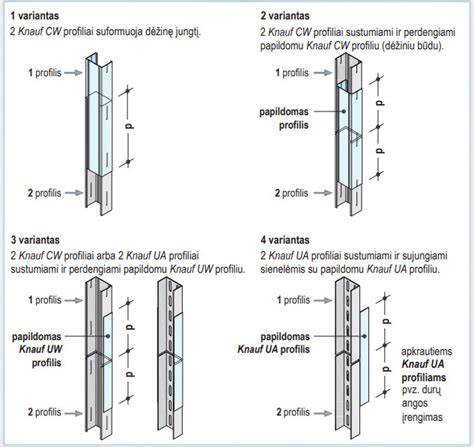

Gipso kartono pertvarų karkasas su CW ir UW profiliais formuojamas iš perimetro UD (gulekšniai) bei vertikalių CW profilių. Perimetro UD profiliai tvirtinami prie lubų ir grindų kas 80-100 cm, o aukštesnėse permontuojamose konstrukcijose - kas 50 cm. Vertikalūs CW profiliai įstatomi tarp perimetrinių UD profilių ir prispaudžiami su gipskartonio plokštėmis. Svarbus punktas - profilių nugarėlės turi būti orientuotos ta pačia kryptimi, o junginiai tarp CW ir UW turi būti tvirtinami tvirtinimo detalėmis ir kniedėmis, siekiant užtikrinti vientisą laikomąjį karkasą. Aprašymas: kampo ir ilgio jungtys tarp CW/ UW profilių gali būti ilginamos trimis skirtingomis procedūromis, priklausomai nuo projekto aukščio ir pertvaros reikalavimų.

UA profiliai naudojami tik ypatingais atvejais: durų angoms, plačioms praėjimoms ar sanitarinių prietaisų pakabinimo rėmams. UA profiliai turi storesnį skydą (2 mm) palyginti su CW/ UW (0,6 mm). Profilio ilgio ilginimas atliekamas keliais būdais, o jungčių vietos sustiprintos papildomais UA ar CW/ UW profilių segmentais. Prie perimetrinių UD profilių, kai reikia papildomo tvirtinimo prie lubų ar grindų, taikomos specialios tvirtinimo priemonės. Viršutiniuose UA tvirtinimo kampuočiuose yra angos laidams - šis sprendimas palengvina instaliaciją sudėtingose erdvėse.

Lenkti profiliai ir modernios architektūros sprendimai

Lenktos formos pertvaros - modernių interjerų populiari tendencija. Specialūs lankstūs profiliai (pvz., Sinus) leidžia sukurti apvalias, ovalias ar išlenktas konstrukcijas tiesiai statybų aikštelėje. UW lenktų profilių naudojimas užtikrina tvirtą karkasą, o lenkimo spinduliai palaikomi specialia struktūra. UW/D profiliai lenkimo metu turi būti sujungti taip, kad tarp ašių atstumas neviršytų 300 mm, o įdėtos išlenktos gipso kartono plokštės būtų stabilios.

Lubų konstrukcijos: sistemų pasirinkimas ir sandaros auginimas

Lubų karkaso konstrukcija priklauso nuo plokščių tipo: paprastos gipso kartono, akustinio su kiaurymėmis, ugniai atsparios plokštės arba Knauf Aquapanel cementinės plokštės. Prieš tvirtinant karkasą patikrinama lubų kokybė, o pakabų tvirtinimui naudojamos tik grynai metalinės betonvines, ne mūrinės balanos. Lubos turi būti prijungtos prie karkaso su slydimo arba šešėline siūle, kuriai telpa 5-6 cm pločio sandūros juosta. Jungtinė lubos su pertvara turi būti bandyta ir užpildyta gipsu, o iš akytosios siūlės dalies - pašalinama.

Knauf siūlo Trenn-Fix sandūros juostą bei Trennwandkitt sandarinimo medžiagą. Žmogus įrengia lubų siūles, kurios leidžia konstrukcijai judėti be įtempių, ypač dideliuose plotuose. Sumontavus plokštes, siūlė užpildoma glaistu 3-5 mm atstumu nuo juostos, o virš jos nupjaudoma perteklinė juosta. Užbaigus darbus reikia patikrinti vertikalumą ir įsitikinti, kad šoninės siūlės išliko lygios.

Knauf profilių kokybė ir taikymo sritis

Knauf profiliai gaminami iš cinkuoto 0,6 mm plieno ir dengti antikoroziniu AZ10 sluoksniu. Profiliai turi spalvotą žymėjimą, specialią geometriją užtikrinančią tvirtą jungimą, standumo briaunas ir išėmas elektros instaliacijai. Profilio storis turi būti ne mažesnis kaip 0,6 mm, o žaliava - nekintantis, be defektų. Visi profiliai padengiami cinko ar dažų sluoksniu, kuris saugo plieną nuo korozijos. Tokia kokybė leidžia pasiekti aukštus garso izoliacijos ir priešgaisrinės saugos reikalavimus.

Lanksčios gairės ir naujos technologijos: Ris yWave - lanksčių profilių sistema gipso kartono konstrukcijoms. Ji suteikia galimybę lengvai formuoti apvalias, ovalias ar išlenktas formas, įskaitant kupolus ir arkas. UW lenktu profiliu pagalba ir conceptais lenkimo sprendimais galima įgyvendinti sudėtingus projektus tiesiai statybų aikštelėje. Taip pat pateikiama įvairių matmenų ir tipų profiliai: CW, UW, UD, CD, UA ir kt., su skirtingais ilgiais, plotimis ir aukščiais, skirti tiek luboms, tiek sienoms.

Profesionalūs sprendimai gipso kartono pertvaroms ir sienoms

Gipso kartono pertvaros turi du pagrindinius profilių tipus: CW (statramščiai) ir UW (gulekšniai). Luboms naudojami UD ir CD profiliai. Pertvarų karkasui būtina užtikrinti tinkamą ilgio ir storio matmenis, vertinant aukštį, projektą ir apkrovą. Svarbu laikytis kelių praktinių principų: tinkamai pasirinkti profilių storį (rekomenduojama ne mažiau kaip 0,6 mm), užtikrinti vientisą jungiamąją struktūrą, naudoti teisingas tvirtinimo detales ir laikytis optimalios kampų bei sąnarių vietos. Taip pat būtina planuoti deformacines siūles tarp gipso kartono ir kitų konstrukcijų.

Pertvarų įrengimo metu būtina išlaikyti atstumus ir užtikrinti vertikaliai lygias paviršines dalis. Jei reikia papildomų angų ar sanitarinių prietaisų pakabinimo, UA profiliai naudojami tik esant būtinumui, laikantis specialių reglamentų dėl sienų tvirtinimo ir apkrovų. Profiliai turi būti ilginami naudojant saugius metodus, vengiant skaldinių. Taip pat būtina atkurti deformacines siūles, Kai pertvaros įrengiamos naudoti UD ir CD profilius, o ant jų montuojamos gipso kartono plokštės, laikantis rekomendacijų dėl tarpo tarp plokščių, siūlių glaistymo ir sandarinimo.

Knauf teigia, kad jų profiliai ir detalės užtikrina patikimą konstrukciją, gaunant aukštus garso izoliacijos ir priešgaisrinės saugos kriterijus. Jie pabrėžia, kad plienos storis ir kokybė yra pagrindiniai faktoriai, lemiantys tvirtumą ir installacijos lengvumą. Siekiant užtikrinti kokybę, Knauf griežtai reikalauja didelės metalo profilio kokybės kontrolės ir ilgaamžiškumo.
