Garso izoliacija (statybinė akustika) - garso energijos nuostoliai sklindant per pastato konstrukcijas tarp garso šaltinio ir klausytojo. Garso izoliacija skirstoma į dvi grupes: Oro sklindančio garso izoliavimas ir Smūginio garso izoliavimas. Konstrukcijų gebėjimas izoliuoti garsą (garsas kuris yra nepriimtinas vadinamas triukšmu) yra paremtas griežtais fizikos dėsniais (objektyviai). Tačiau garso izoliacijos pasekmės, t.y. kiek triukšmo praėjo per pertvaras, vertinamos labiau subjektyviai.

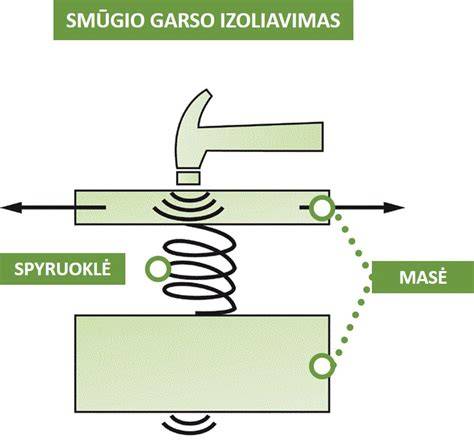

Jėgos principai: masė, spyruoklė ir masė
Vienasluoksnėse konstrukcijose garso izoliacija vyksta pagal „masės dėsnį" - norint padidinti garso izoliaciją 6-8 dB, masė turi dvigubėti. Tačiau tai kelia didelį storio ir svorio reikalavimą. Todėl dažnai taikomos daugiasluoksnės konstrukcijos, kur veikia „masė - spyruoklė - masė" principas. Pavyzdžiui, tipinei 75 mm pločio skardos profilių pertvarai iš standartinių gipskartonio plokščių su mineraline vata reikalinga C klasę atitinkanti garso izoliacija - 55 dB, realiai gaunama apie 47 dB.
Garso izoliacijos matavimai ir reikalavimai
Garso izoliacija matuojama logaritminiais vienetais dB (decibelas). STR 2.01.07:2003 reglamentuoja penkias klases (A, B, C, D ir E) ore sklindančio garso izoliacijai, smūgio garso izoliacijai, aidėjimo trukmei ir aplinkos triukšmo rodikliams. Naudojami natūriniai matavimai, todėl skaičiuojant įvertinimai gali skirtis nuo laboratorinių vertinimų.
Oro sklindančio garso izoliacija skirstoma į laboratorinę (Rw) ir statybinę (R' w). Statybinė R' w dažnai yra 4-8 dB žemesnė už laboratorinę. Smūginio garso izoliacija matuojama Ln,w (normuojamas smūginis garso slėgis). Kuo Ln,w mažesnis, tuo tyliau girdimi kaimynų žingsniai.
Dažniausiai naudojamos konstrukcijos ir jų savybės
Dažniausiai naudojamos pertvaros yra vienasluoksnės arba daugiasluoksnės. Naudojamos skirtingos gipso kartono plokštės: Blue, Silentboard ir standartinės plokštės. Svarbu pasirinkti tinkamą izoliacinę medžiagą - minkštos izoliacinės medžiagos yra efektyvesnės garso izoliacijai. Knauf sprendimai rodo, kad Blue plokštės ir Silentboard plokštės suteikia geresnį garso izoliacijos Lūkesčius.
Pertvaros ir lubos gali būti įrengtos su įvairiais profilių įrengimo sprendimais: CW, UA profilių kombinacijos, daugiasluoksnės plokštės, plūdrios grindys su izoliaciniu sluoksniu. Be to, svarbu užtikrinti sandarumą: siūlių užglaistymas ir jungčių užsandarinimas.
Svarbu atkreipti dėmesį į elektros lizdų įrengimą ir kitų galimų taršų vietas, kurios gali pabloginti garso izoliaciją.
Įrengimo pavyzdžiai ir praktiniai sprendimai
Knauf Blue plokštės - tvirtesnės, atsparios drėgmei, priešgaisrinės, puikiai garso izoliuojančios. Silentboard plokštės užtikrina dar didesnę garso izoliaciją ir tinkamos naudoti pertvarose su gaisro saugos reikalavimais. Tarp pertvarų patartina naudoti dvigubų profilių sistemas (Knauf W115).
Pavyzdys: 28 m ilgio, 4 m pločio ir apie 4 m aukščio kėglinė Miuncheno daugiabučiuose tapo muzikiniu klubu „Charlie“, kur garsas buvo didelis. Sistemą „Cubo“ sudaro sumontuotas karkasas, UA ir CW profiliai, papildomai laikantis lankais. Tokiu atveju įrengta sienų apkalos sistema užtikrina aukštą garso izoliaciją.
Garso izoliacijos sprendimai gyvenamosiose ir komercinėse patalpose
Dėl nuolat didėjančio visuomenės triukšmo ir augančių akustinių reikalavimų užsakovai nori didesnio garso komforto. Tai reikalauja ne tik didesnio plotų dydžio, bet ir geresnės garso izoliacijos. Labiausiai aktualu: oro sklindančio garso ir smūginio garso izoliacijos rodikliai, kaip jie pasiekia reikiamą komfortą.
- Oro sklindančio garso izoliacijos gerinimas sienų apkalomis ir pertvarų išplėtimu, naudojant atitinkamas plokštes ir mineralinę vatą.
- Lubų garso izoliacija - gipso kartono lubos su Blue arba Silentboard plokštėmis, užpildytos izoliaciniu sluoksniu, ir pakabos su guminėmis tarpinėmis.
- Smūginio garso izoliacijos pagerinimas - plūdrios grindys, plaukiojančios konstrukcijos ir tariama lubų įranga su minkštu pagrindu.
Garsų izoliacijos skaičiavimai ir projektavimo gairės
Norint įvertinti ir pagerinti garso izoliaciją, būtina atlikti skaičiavimus pagal konstrukcijų masę, dangos storį ir konstrukcijų tarpus. Pavyzdžiui, plokščių pertvarų lygių parametrai: Rw vertės - 59-71 dB priklausomai nuo plokščių tipų ir izoliacijos sluoksnių.
Triukšmo šaltiniai gali būti: kaimynų triukšmas iš sienų ar viršutinių grindų, aplinkos triukšmas palėpėse, įrenginių skleidžiamas garso, ir kiti. Sprendimai priklauso nuo konkrečios vietos ir konstrukcijų tipų.
Turinio santrauka ir praktinės rekomendacijos
Svarbiausia - pasirinkti tinkamas plokštes: Blue, Silentboard, Red arba standartines plokštes ir derinti su tinkama profilių sistema. Medinių sijų perdangos reikalauja skirtingų sprendimų nei gelžbetoninės, todėl būtina įrengti plūdriąsias grindis ir lubas su sandarumu bei izoliaciniu sluoksniu.
Taip pat būtina įvertinti galimus „garso tiltus“ - vietas, kur gali būti prarandama izoliacija dėl tvirčių jungčių ar neatitinkamų išsilaikančių elementų.
Konkrečios įrodytos vertės ir palyginimai
Garsą izoliuojančių pertvarų savybės:
- Pertvaros svoris: 55 kg/m² (W112 sistema) su 100 mm pločiu ir Blue plokštėmis; garso izoliacija: Rw = 59 dB.
- Apilankinio garso kelių sumažinimas - papildomi sluoksniai ir didesnis storis didina ΔRw iki 25 dB.
- Silentboard plokštė suteikia Rw = 61 dB, Blue - Rw = 71 dB (kilminant plokščių tipą).
- Plokščių lubos su guminėmis tarpinėmis pagerina smūginę garso izoliaciją iki 11 dB.
Įrengimo rekomendacijos: sandarumas, siūlių užglaistymas, ir tinkamas izoliacinės medžiagos užpildymas tarp plokščių.
