Pastato lauko sienos karkasinės surenkamos su 250-300 mm kietos akmens vatos apšiltinimu. Fasadas ventiliuojamas, naudojamos apdailinės kompozicinės plokštės (Reynobond). Vidinės gelžbetoninės sienos ir kolonos glaistomos ir dažomos, koridoriaus pertvaros, pasitarimų kambariai įrengiami iš aliuminio-stiklo konstrukcijų. Vidaus išplanavimas „open space“ be papildomų pertvarų. San. Tarpaukštinės perdangos atitinka konstrukcijų pagrindinius akustinių charakteristikų reikalavimus. 22 cm monolitinis denginys, nuolydį formuojantis keramzito sluoksnis, garo izoliacija, akmens vata, 2 sluoksnių klijuojama rulonine stogo danga. Stogo šiluminė varža ne mažiau 9 m2K/W (A energetinė klasė).
Šilumos ir klausos parametrai
Šilumą izoliuojantis stiklo, selektyvaus stiklo-aliuminio konstrukcijos su vidaus užuolaidomis. Aliuminio-stiklo konstrukcijos stiklinamos šilumą izoliuojančio grūdinto stiklo trijų kamerų paketais, Rw - 41 dB, stiklo šilumos perdavimo koeficientas U = 0,5-0,6 W/m2K; šviesos pralaidumas LT-80 %; šviesos atspindėjimas LR-16%.
Lubos - pakabinamos, segmentinės, akustinės, baltos spalvos neperforuotos (išmatavimai 60×60 cm). Grindys biuruose - komercinė, EN 1307 atsparumo trinčiai klasės kiliminė danga (Forbo arba analogas). Grindų danga san. Pilnai atlikta sienų ir lubų apdaila. Įrengiama apšvietimo, šildymo sistema. Sumontuoti šviestuvai ir šildymo prietaisai.
Inžineriniai sprendimai ir automatika
Laiptinėms naudojami surenkamo betono laiptų maršai, aikštelės. Šildymas - nepriklausomas šilumos mazgas su mikroprocesoriniu valdymu ir automatika, sumontuoti plieniniai radiatoriai (Purmo arba analogas) su rankiniais termostatais. Vėdinimas - nepriklausoma centralizuota, mechaninė oro tiekimo bei šalinimo su šilumos rekuperacija (A energetinė klasė) vėdinimo sistema AMALVA su 2 pakopų EU5-EU7 oro valymu, padidinto našumo vėdinimo agregatais su mikroprocesoriniu valdymu. Tiekiamo oro kiekis 8,0-8,5 m³/h/m², akustinis triukšmas ne daugiau 36 dBA. Kondicionavimas - nepriklausoma kiekvienam aukštui padidinto galingumo vėsinimo sistema VRF su mikroprocesoriniu valdymu. Šaldymo galingumas - 80-120 W/ m², akustinis triukšmas ne daugiau 36 dBA. Vėsinimo prietaisai komplektuoti su balansavimo - valdymo vožtuvais, valdymo pulteliais.
Įėjimas - automatizuota programuojama kortelinė įeigos kontrolės sistema, apsaugos signalizacijos sistema. Įvažiavimas į požemines ir antžemines automobilių parkavimo aikšteles kontroliuojamas kortelėmis arba nuotoliniais pultais, įrengti šlagbaumai ir pakeliami garažo vartai. Apdaila iš natūralaus betono. Parkavimo vietos - pažymėtos horizontaliu ženklinimu.
Akustinės plokštės Ecophon Opta
„Ecophon Opta“ yra akustinių lubų plokščių serija, sukurta siekiant užtikrinti puikų garso sugėrimą ir pagerinti patalpų akustiką įvairiose aplinkose. Toliau pateikiami išsamūs techniniai duomenys ir specifikacijos, padedantys suprasti „Ecophon Opta“ produktų savybes ir pritaikymą.
Įvadas į Ecophon Opta
„Ecophon Opta“ linija apima įvairias akustines plokštes, skirtas montuoti ant lubų. Pagrindinis jų tikslas - sumažinti aido trukmę ir pagerinti garso aiškumą patalpose, tokiose kaip biurai, mokyklos, medicinos įstaigos ir komercinės erdvės. Šios plokštės yra gaminamos iš aukštos tankio stiklo vatos, kuri užtikrina puikias akustines savybes.
Akustinės savybės
Vienas svarbiausių „Ecophon Opta“ produktų aspektų yra jų gebėjimas efektyviai sugerti garsą. Akustiniai parametrai yra kruopščiai išbandyti ir sertifikuoti pagal tarptautinius standartus.
Garso Sugerties Klasifikacija: „Ecophon Opta“ plokštės paprastai pasiekia aukščiausią garso sugerties klasę A pagal standarto EN ISO 11654 reikalavimus. Tai reiškia, kad jos sugeria didžiąją dalį garso energijos, kuri pasiekia jų paviršių, efektyviai mažindamos aido ir foninio triukšmo lygį patalpoje. Garso sugerties koeficientas (αp): Gali siekti 0.90 - 1.00 priklausomai nuo plokščių storio ir montavimo būdo. Dažnių diapazonas: Efektyvus garso sugėrimas platesniame dažnių diapazone, ypač svarbus žmogaus kalbos aiškumui.
Garso Slopinimas (Garso Izoliacija): Nors Ecophon Opta pirmiausia yra skirtos garso sugėrimui, tam tikros sistemos, kartu su tinkama konstrukcija, gali prisidėti prie garso slopinimo tarp patalpų. Šis parametras matuojamas garso perdavimo indeksu (Dn,c,w) ir priklauso nuo bendros lubų sistemos sandarumo ir masės.
Medžiagų savybės ir sudėtis
Plokščių pagrindą sudaro didelio tankio stiklo vatos šerdis. Rišamosios medžiagos yra ekologiškos ir be formaldehidų. Žaliavos: Daugiausia pagaminta iš perdirbto stiklo.

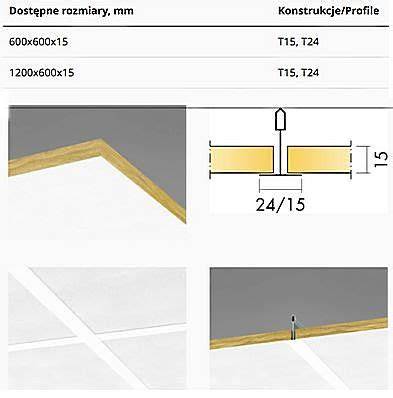

Paviršiaus apdaila: Plokštės turi platų spalvų pasirinkimą, atitinkantį interjero dizaino poreikius (pvz., Standard White, Off-white ir kt.). Kraštų tipai: A kraštas (standartinis), E kraštas (pusiau paslėptas), Ds kraštas (visiškai paslėptas).
Matmenys ir svoris: Standartiniai matmenys - 600x600 mm, 1200x600 mm, 1200x1200 mm, 2400x600 mm. Storis dažnai svyruoja nuo 15 mm iki 40 mm. Masė priklauso nuo storio ir matmenų: 15 mm storio - apie 2,5-3,0 kg/m², 40 mm storio - apie 5,0-6,0 kg/m².
Gaisrinė sauga: Degumo klasė dažnai atitinka A2-s1, d0 pagal EN 13501-1. Atsparumas ugniai priklauso nuo sistemos ir montavimo, gali padidinti lubų atsparumą ugniai.
Atsparumas drėgmei: Santykinė drėgmė gali siekti iki 95% esant 30°C, išlaikant matmenis nepakitusius. Tinka patalpoms su aukštesne drėgme, bet ne tiesioginiam vandens kontaktui.
Tvarumas ir aplinkosauga: Perdirbtos medžiagos - stiklo vatos šerdis iš perdirto stiklo; EMI deklaracijos teikiamos daugumai produktų. Oro kokybė patalpose atitinka „Indoor Climate Label“ arba „M1“ reikalavimus - užtikrina minimalų LOJ išsiskyrimą.
Montavimas ir priežiūra
Montavimas: plokštės montuojamos ant standartinių pakabinamų lubų konstrukcijų, tokių kaip Connect T-profiliai arba tiesiogiai prie pagrindo. Priežiūra: paviršių galima reguliariai valyti dulkių siurbliu, minkšta šluoste ar kempine. Plokštės užtikrina ilgalaikį estetinį vaizdą ir akustinį efektyvumą.
- Gunama akustinė plokštė montuojama neatitrūkstant nuo lubų plokščių tinklo.
- Priežiūra vykdoma be specialių įrankių ir lengvai išvaloma.
- Rekomenduojama periodiškai tikrinti tvirtinimus dėl ilgalaikio atkryčio ar sąlygų įtakos.
Naudojant Ecophon Opta plokštes kartu su tinkama akustinėmis konstrukcijomis, galima pasiekti aukštą akustinį komfortą biuruose, mokyklose, medicinos įstaigose ir kitose komercinėse patalpose.
Tabų santrauka ir taikymas
| Parametras | Vertė / Aprašymas |
|---|---|
| Stiklo vatos šerdis | Aukštos kokybės, didelio tankio, perdirbto stiklo pagrindas |
| Garso sugertis | αp iki 0.90-1.00; EN ISO 11654 klasė A |
| Didžiausias leistinas drėgmės lygis | iki 95% santykinės drėgmės esant 30°C |
| Ugniavimas | A2-s1, d0; priklauso nuo sistemos |
| Matmenys | 600x600, 1200x600, 1200x1200, 2400x600 mm; storis 15-40 mm |
| Svoris | 2,5-3,0 kg/m² (15 mm); 5,0-6,0 kg/m² (40 mm) |
