Statydami energiškai efektyvų namą visų pirma siekiame maksimaliai sumažinti galimus energijos nuostolius, įrengti efektyvią izoliaciją ir užtikrinti patikimą pastato sandarumą. Šiandien jau ne tik statybų profesionalai, bet ir pavieniai nuosavo namo statytojai puikiai žino arba gali greitai išsiaiškinti kaip ir kokiomis priemonėmis pasiekti norimą rezultatą. Tačiau statant energiškai efektyvų namą yra tam tikros pastato vietos, kuriose sudėtinga užtikrinti norimą sandarumą ir pasiekti pageidaujamą rezultatą. Jos kelia papildomų iššūkių ir sukuria papildomas rizikas dėl galimo neigiamo drėgmės poveikio ir šiluminių tiltelių įtakos.
Šiluminiai tilteliai ir jų įtaka energijai
Pagrindines pastato atitvaras: sienas, stogus, grindis apšiltinti nėra labai sudėtinga, tačiau atskirų konstrukcijų sandūros išlieka probleminės: stogo jungtys su siena, sienos jungtys su pamatu, langų įstatymo vietos ir kitos. “Energiškai efektyviems pastatams kertinis dalykas yra ne tik pakankamas izoliacijos storis, bet ir teisingas konstrukcijų sandūrų įrengimas.“ Sudėtingiausia vieta - sandūros. Šiuo metu šiluminio tiltelio įtakos mažinimas dažnai vykdomas „įvyniojant“ pamatą į izoliacinį apvalkalą. Kokybiškai įrengti pamatų sijos (rostverko) apšiltinimą yra pakankamai sudėtinga.

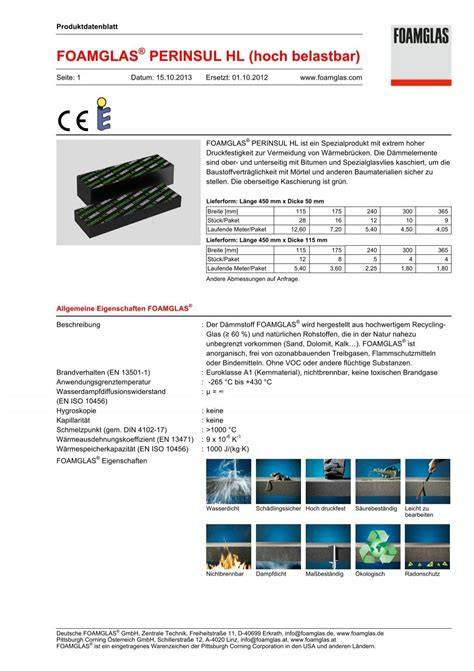

FOAMGLAS® Perinsul HL putstiklio plokštė- plyta yra naujasis sprendimas, padedantis išspręsti šiluminių tiltelių sandūrose problemas. FOAMGLAS® Perinsul HL yra naudojamas izoliacijos sandūrų vientisumui užtikrinti ir šiluminiams tilteliams sumažinti įvairiose pastato vietose, net ten, kur reikalingas itin didelis gniuždomasis stipris: po mūrinėmis ar karkasinėmis sienomis, parapetuose, po durimis ar vitrininiais langais. FOAMGLAS® žaliava yra grynas stiklas - neorganinė ir perdirbama medžiaga. Pagaminto iš perdirbto stiklo putstiklio FOAMGLAS® Perinsul HL struktūra susideda iš stiklo karkasėlio ir visiškai uždarų akučių.
Šis sprendimas įrodė savo efektyvumą tyrimuose. Kauno Technologijos Universiteto Architektūros ir statybos instituto modeliavimuose palygintos šiluminio tiltelio vertės 2 mazgams. Pirmasis mazgas - pamatas „įvyniojamas“ į plastikinės izoliacijos apvalkalą: 150 mm vertikalios išorės izoliacijos, 100 mm iš vidinės pamatų sijos pusės ir 100 mm horizontali izoliacija po pamatų sija (brėž.1). Antrasis mazgas - FOAMGLAS® Perinsul HL blokelis 50 mm storio ant pamatų sijos ir 150 mm vertikalus išorinis sluoksnis. Rezultatai: mazgas su Perinsul HL buvo net 30 proc. efektyvesnis. Ψ vertė mazgo su plastikinės izoliacijos apvalkalu buvo 0,150 W/(m∙K), o mazgo su putstiklio blokeliu - 0,095 W/(m∙K). STR 2.01.02:2016 norminė šilumos tiltelio vertė tarp pastato pamato ir sienų yra Ψ = 0,1 W/(m∙K). Su FOAMGLAS® Perinsul HL šilumos tiltelio vertė yra mažesnė už norminę, o standartinio cokolio mazgo su šilumos izoliacijos apvalkalu atveju - didesnė. Tai rodo, kad papildomus šilumos nuostolius reiks kompensuoti kitais efektyvesniais sprendiniais ar gaminiais.
Praktiniai skaičiavimai ir nauda
Norint įvertinti cokolio mazgo šilumos tiltelio įtaką pastato nuostoliams, buvo atlikti bendri namo 9 x 12 m (plotas 108 m2) šiluminių nuostolių skaičiavimai. Šildymo sezono trukmė - 225 dienos, temperatūros tarp vidaus ir išorės skirtumas - 19,8 oC. Namo su plastikinės izoliacijos apvalkalu nuostoliai per atitvaras buvo 2263 kWh. Antruoju variantu su FOAMGLAS® Perinsul HL - 2007 kWh. Taigi, nuostoliai antruoju atveju sumažėja apie 10 %, palyginti su pirmuoju variantu. Tai liudija vieno ilginio šiluminio tiltelio įtaką ir rodo, kad šilumos tilteliai turi reikšmingą įtaką energiniam efektyvumui.
- FOAMGLAS® PERINSUL HL - izoliacinis blokelis, skirtas šiluminių tiltelių įtakos mažinimui.
- Tam tikrose vietose, kur reikalingas didelis gniuždomasis stipris, klostymų po mūro ir pan. - šis sprendimas yra efektyvus.
- Pant. stikliniai arba kiti elementai taip pat gali būti apibrėžti kaip tilteliai, kuriuos galima šildyti arba izoliuoti.
Kontekstas apie pamatų šiltinimą
Šiltinimo sprendimai pamatams - skirtingų tipų. Pamatų sijos dažnai šiltinamos EPS plokštėmis. EPS 80 naudojimas fasadų šiltinimui dažnai diskutuojamas: rekomenduojama EPS 70 arba pilkojo EPS 70N; EPS 80 ar EPA 80N gali būti naudojami kai norima didesnė šiluminė varža, tačiau jie brangesni. Kišenos variantai - EPS 80 naudojimas kai klijuojama klinkerio apdaila ar kai reikalingas papildomas atsparumas.
Nuo pat pradžių įrengiant pamatus svarbu pasiruošti hidroizoliacijai ir tinkamai paruošti paviršius: nuvalyti, išlyginti, užkasti drenažą, pritaikyti drėgmės barjerus. Įprasta įranga - putplasčio plokštės klijavimas zigzagu su 8 mm dantyta mentele, papildomai sutvirtinimas smeigėmis. Pamatų hidroizoliacija turi būti užbaigta prieš klijuojant šiltinimo plokštes. Padėtį pagerina drenažo plėvelė ir papildomas drenažas aplink pamatus.
Be to, svarbu pabrėžti, jog pamatų šiltinimas nėra vieno sezono atnaujinimas - jo nauda kaupiasi kiekvieną šildymo periodą ir auga kartu su energijos kainomis. Ekonomiškai naudingiausia šiltinti kartu su kitais žemiau nulio einančiais darbais - drenažu, lietaus kanalu ar pamato remontu. Energetinio efektyvumo reikalavimai orientuoja į 15-20 cm sluoksnį, tačiau tikslus storis priklauso nuo grunto sąlygų ir projekto poreikių. XPS gamintojai deklaruoja 50+ metų eksploataciją.
Praktiniai patarimai, kad sėkmingai įrengti pamatus
- Iškasimas ir paviršiaus paruošimas: nuvalykite, išlyginkite paviršių.
- Grunto sluoksnis ir hidroizoliacija: užtepimas ar prilydoma plėvelė, užtikrinanti atsparumą drėgmei.
- Izoliacinių plokščių klijavimas: klijuokite plokštes „zigzagais“, naudodami specialius klijus; papildomai tvirtinkite smeigėmis.
- Mechaninė apsauga ir grunto grąžinimas: uždėkite apsaugą ir pripilkite grunto sluoksnį.
- Kontenavimas dėl sandūrų: užpildykite tarpelius sandūrų vietose - putomomis montavimo putomis ar taškiniais klijais.
- Jei planuojama uždaro tipo sienų šiltinimas, naudokite vėdinimo sistemą ir užtikrinkite nuolatinį oro srautą patalpose.
- Kaina ir montavimo darbų įkainiai: purkštiniai arba klijavimo darbai dažnai svyruoja nuo 15 iki 35 €/m²; už montavimą įkainiai gali būti įtraukta į bendrą projektą.
Kokias medžiagas rinktis pamatams ir kitiems darbams?
Geoporas EPS - specialus polistireninis putplastis, skirtas pamatų, cokolių ir kitų sąlygomis veikiamų paviršių šiltinimui. Jis pasižymi mažesniu vandens įgėrimo lygiu, palankiu kainos ir savybių santykiu. Suomijos VTT, SP ir kitų tyrimų institucijų duomenys rodo, kad esant tinkamai įrengtai drenavimo sistemai, Geoporo vandens įmirkis yra du kartus mažesnis nei įprastam panardinimui, o šilumos laidumo koeficientas metu kritimo sąlygomis neviršija didesnių ribų. Kanados ir Suomijos tyrimai rodo, kad plokštės išlieka ilgaamžės net po daugybės šaldymo-šildymo ciklų. EPS 80 tipo plokščių naudojimas fasadų ir pamatų šiltinimui tampa vis dažnesnis, nors kai kuriais atvejais rekomenduojama naudoti EPS 70 ar EPS 70N klasės plokštes.
EPS 80 naudojimo atvejai įvertinti, kai reikia didesnės šiluminės varžos, pavyzdžiui, kai reikia klijuoti sunkius klinkerio elementus arba kai projektas reikalauja papildomo ploto stiprumo sandūroms. Vis dėlto reikia atsižvelgti į kainų ir sąlyginės priežiūros aspektus. Siekiant užtikrinti sandarumą, pirmenybė teikiama išorinei izoliacijai su papildomu šilumos barjeru, o pamatai šiltinami EPS plokštėmis, pvz., EPS 100-EPS 150, priklausomai nuo apkrovų.
Svarbu užtikrinti kokybišką paviršiaus paruošimą prieš klijavimą: nuvalyti dangą, įvertinti lygių ir nuokrypių pažeidimus, paruošti gruntą, užtikrinti hidroizoliaciją ir tvirtą plokščių prigludimą. Jei paviršius nėra paruoštas, atrodo, kad net patys geriausi izoliacijos plokštės nepasiūlys reikiamo efekto. Pamatų šiltinimo metu būtina prisiminti, kad didelės drėgmės ir grunto spaudimo sąlygomis medžiagos turi būti atsparios vandeniui ir mechaniškai tvirtos.
Apžvalga apie praktinius sprendimus ir patirtis
Šiltinimo sprendimai pamatams ir cokoliams dažnai yra derinami su drenažu ir hidroizoliacija. Pamatų šiltinimas EPS plokštėmis gali būti ekonomiškas kelias, tačiau reikia kruopščiai suplanuoti sandūras, drenažą ir vandens apsaugą. Ekstrūzuotas polistirenas (XPS) pasižymi uždara akytąja struktūra, todėl vanduo praktiškai nepatenka - absorbcija nesiekia 0,7 %. Dėl to XPS dominuoja ten, kur pamatas nuolat kontaktuoja su drėgnu gruntu, o mechaninis stipris gali siekti iki 700 kPa be papildomos apsaugos. EPS plokštės kainuoja apie 8 €/m², tačiau jų atvira akytąji struktūra įgeria 2-4 % drėgmės, o ilgainiui šios savybės silpnėja.
Medžiagų tarnavimo laikas priklauso ne tik nuo plokštės tipo, bet ir nuo sumontavimo kokybės. Išorinė izoliacija laikoma standartiniu sprendimu, nes ji apsaugo visą pamato skerspjūvio zoną. Netinkamai įrengtas pamatų termoizoliacinis sluoksnis reikalauja didesnių remonto darbų ir gali būti sunkiai pataisomas. Todėl būtina laikytis griežtų taisyklių, pradedant nuo gruntinio įvertinimo ir energetinio audito.
Santrauka rekomendacijų
- EPS 80 gali būti naudojamas kai yra poreikis didesnei šiluminei varžai, bet atsiranda papildomos kainos ir sudėtingumo veiksniai.
- Pamatų šiltinimas turėtų būti atliekamas su aukštos kokybės hidroizoliacija ir sandūroms skirtomis užpildymo priemonėmis.
- FOAMGLAS® Perinsul HL suteikia papildomą sandūrų vientisumą ir sumažina šilumos tiltelio įtaką.
- Drėgmės valdymas glūdina apie šlėjimą, todėl būtina tinkamai įrengti drenžą ir vėdinimo sistemą patalpose.
- Kiekvienas projektas reikalauja individualaus storio ir medžiagų derinio pagal gruntą ir apkrovą.
