Gipso ir plokščių ankeriai - patikimas fiksavimas visų tipų plokštėse. ESSVE siūlo platų gipso ir kitų plokščių ankerių asortimentą, pritaikytą skirtingoms apkrovoms ir montavimo būdams. Metaliniai skečiamieji ankeriai SAM (dažnai vadinami „Molly“) yra idealus pasirinkimas sunkiems, nuolatiniams montavimo darbams viengubo ar dvigubo gipso sienose - jie puikiai tinka tvirtinti profilius, konsoles, sienines spintas, televizorių laikiklius ar šviestuvus. Greitam ir paprastam lengvesnių elementų montavimui visų tipų plokštėse puikiai tinka „Arrow anchor“, „Driva“ bei „Duo-Max“ ankeriai. Pristatome kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga.
Ką reikia žinoti prieš pradėdant montavimą
Reikalingos medžiagos apima perimetrinius UW profilius, statramsčius CW profilius, įsukamą mūrvinę su plastikine įvore Drehstihdubel K6/35, sandarinimo juostas (Dichtungsband ir Trennwandkitt), skiriamąją juostą Trenn-Fixx, gipso kartono plokštes Blue, savisriegius „XTN“ tipo, gipsinį siūlių glaistą Uniflott, armavimo juostą Kurt, giluminį gruntą Tiefengrund, mineralinę vatą Knauf Insulation TP115, įvairių skirtingų įrankių bei užpildų. Taip pat būtina nuspręsti dėl pertvaros tipo, aukščio ir durų angų išdėstymo, nes tai lems profilių pločius ir gipso kartono rūšis (1 žingsnis).
Svarbu iš anksto suplanuoti:
- kokie garso izoliacijos ir gaisrinės saugos reikalavimai bus keliami pertvarai;
- ar pertvara bus montuojama sausose ar drėgmei veikiamose patalpose;
- koks bus montuojamos pertvaros aukštis (svarbu renkantis profilio plotį);
- ar pertvaroje reikia įrengti durų angas;
- ar pertvara bus apkraunama papildomomis apkrovomis.
Pasirinkus Knauf W112 pertvarą kaip pavyzdį (metalinė viengubo karkaso pertvara su dviguba plokščių danga), remiantis techniniais duomenimis iš lentelės, pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas. Taip pat pateikiami išeigų skaičiavimai vienam kvadratiniam metrui pertvaros.
1 žingsnis: konstrukcijos planavimas
Būtina žinoti, kokie garso izoliacijos ir gaisrinės saugos reikalavimai bus keliami pertvarai, ar pertvara bus montuojama sausose ar drėgmei veikiamose patalpose, koks bus aukštis, ar bus durų angos, ir kokia apkrova ji turės atlaikyti. Renkantis profilio plotį, vadovaujamasi Knauf W11 pertvarų techniniu bukletu.
2 žingsnis: paruošiamieji darbai
Patalpa turi būti išvalyta, o švarių grindų pažymėkite būsimos pertvaros kontūrus. Pagrindas karkaso montavimo vietoje turi būti lygus, o nelygumai šalinami tinkuojant ar glaistant (naudojant sandarinimo priemonę Trennwandkitt, jei reikia). Pagrindas turi būti parengtas taip, kad tarp pagrindo ir profilio neliktų tarpų.
3 žingsnis: perimetrinių profilių montavimas
- Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
- Ant UW profilio nugarėlės klijuokite Dichtungsband, kuris užsandarina nedidelius pagrindo nelygumus (iki 2 mm). Didesniems - naudokite Trennwandkitt mastiką.
- Perimetrinį karkaso profilį pritvirtinkite prie pagrindo (grindų ir lubų) su tvirtinimo elementais pagal pagrindą.
- Tvirtinant profilį prie lubų, kartą patikrinkite konstrukcijos vertikalumą matavimo priemonėmis.
- Atstumas tarp tvirtinimo taškų turi būti ≤100 cm (pertvaros aukštis iki 3 m) arba ≤50 cm (virš 3 m).
4 žingsnis: statramsčių išdėstymas
Žymėkite CW profilių - statramsčių - vietas. Jei yra durų angos, ją iš anksto montuokite iš UA profilių, o CW profilius išdėstykite taip, kad gipso kartono siūlių perdengimo ilgis virš durų būtų bent 150-200 mm ir nebūtų vienoje verticalėje su angokraščiu. Visos kronos turi būti orientuotos ta pačia kryptimi; elektros instaliacijai palikite kiaurymės vienoje eilėje.
5 žingsnis: CW profilių montavimas
- Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė. Tvirtinant CW profilius prie sienų, atstumas tarp tvirtinimo taškų ≤100 cm, bet ne mažiau kaip 3 taškai.
- Vertikaliai CW - statramsčiai - turi būti įstatomi pažymėtose vietose į UW profilius. Prireikus statramsčiai sutvirtinami Knauf Stanzzange arba kniedėmis; negalima tvirtinti varžtais.
- Statramsčiai turi stovėti laisvai, laikykite tarpą 10 mm tarpą viršuje. Visos nugarėlės orientuotos ta pačia kryptimi. Elektros kištukų vietos vienoje eilėje.
- Jei reikia, statramsčiai gali būti ilginami; ilginimui naudokite atitinkamus profilius ir perslinkite siūlės.
6 žingsnis: skiriamosios juostos klijavimas
Sumontavus profilius, klijuokite Trenn-Fixx juostą aplink perimetrą. Juostą klijuokite prieš plokščių montavimą, kad profiliai tvirtinant liktų savo vietoje.
7 žingsnis: gipso kartono plokščių tvirtinimas prie karkaso
- Gipso kartono plokštes tvirtinamos savisriegiais į metalinį karkasą. Ilgi savisriegiai ir jų išsukimo taisyklių laikymasis priklauso nuo sluoksnių skaičiaus ir plokštės storio.
- Atstumas tarp savisriegių priklauso nuo apkalos tipo: pirmame sluoksnyje - apie 750 mm, paskutiniame - apie 250 mm. Visos plokštės turi būti pritvirtintos per vieną darbo dieną.
- Minimalus atstumas tarp savisriegio ir plokštės krašto yra 10-15 mm priklausomai nuo dengimo. Veržlės galvutės turi būti neužveržtos per daug; plokštė turi priglusti prie karkaso be per didelio įtempimo.
- Gipso kartono plokštės pertvarų konstrukcijose tvirtinamos tiek vertikaliai, tiek horizontaliai. Pageidautina naudoti vientisas plokštes, vengti jungčių vienoje eilėje.
8 žingsnis: pirmo sluoksnio siūlių glaistymas
Punktu glaistyti plokščių siūles Uniflott arba kitu gipso siūlių glaistu; pjautines siūles formuojamos su oblių, prieš glaistymą gruntavimas giluminiu gruntu Tiefengrund.
9-10 žingsniai: antro sluoksnio montavimas ir glaistymai
- Išdžiūvus pirmajam sluoksniui, montuokite antrą gipso kartono sluoksnį. Sluoksnių siūlių vietose neturi sutapti.
- Antrojo sluoksnio siūlės užglaistomos Uniflott, taip pat armuojamos Kurt popierine armavimo juosta. Skylės ir siūlės turi būti užglaistos, o savisriegių galvutės - užglaistytos.
- Glaistui išdžiūvus nupjaukite skiriamąją juostą Trenn-Fixx. Pertvara paruošta tolimesniems darbams.
Deformacinės siūlės kas 15 m arba dažniau turi būti numatytos ilguose pertvarose arba esant didesniems grindų bei lubų aukščio pokyčiams. Siūlės formuojamos siekiant apsaugoti gipso kartono konstrukcijas nuo problemų dėl deformacijų. Jei pertvara jungiasi prie lubų, atsižvelkite į lubų ir sienų sąveiką.

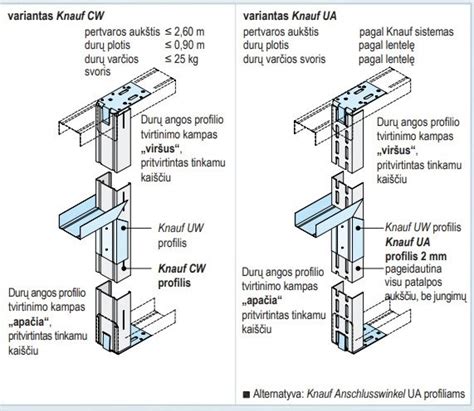

Durų angų formavimas
Durų angai formuoti profilis parenkamas pagal būsimų durų svorį. UW profilis pagal pagrindą pritvirtinamas prie grindų, UA profiliai su 2 mm metaliniu storu įstatomi viršuje ir apačioje, su UA kampais tvirtinant. Virš durų angos profilių sumontuojami statramsčiai su gipso kartono apkala. Siūlių perdavimas virš angų turi būti perstumiotas 150-200 mm ir neturi sutaptiti su angokraščiu.
Ankeriai, arba inkariniai varžtai, yra skirti pritvirtinti montavimo detales prie kietų paviršių: betono, mūro, akmens, plytų, gipso kartono ir kt. Jie gali būti metaliniai arba plastikiniai, su įvairiomis mechanizmo tipais: pleištiniai, rankoviniai su veržle ar kilpa, sparnelių inkarai, spyruokliniai sparnelių inkarai ir kt. Dažnai inkariai naudojami tvirtinant sienų profilius, šviestuvus, konsoles, lentynas, duris ir kt. Inkarai skleidžia apkrovą į kietą pagrindą, o jų dydis ir tipas turi būti parenkami pagal planuojamą apkrovą ir medžiagą, į kurią jie įsukami. Kaiščiai į gipso kartoną gali būti metaliniai arba plastikiniai, tiksliai parenkami pagal planuojamą svorį ir plokštės tipą.
Cheminis inkaravimas - nedidelė, bet galinga alternatyva sunkesnėms apkrovoms. Soudafix cheminiai ankeriai užtikrina didelį tempimą ir atsparumą, kai į išgręžtą skylę įvedama derva. Tokie ankeriai tinka į įtrūkusiais arba nesutrūkusiais mūro paviršius, kur reikia Didelės apkrovos ir lankstumo. Teisingas montavimas - būtinas norint užtikrinti viso Soudafix produkto veikimą.
Ankerių įvairovė
- Pleištiniai inkarai - tvirti įkabinimui į kietas medžiagas: betonas, mūras, akmuo, plytos; sujungia tvirtinimo detales su tonais pagal apkrovą.
- Rankoviniai inkarai - veržlė ir įdėtas varžtas; lengvai išimami keičiant detales, rekomenduojami vietoms, kur reikia keisti tvirtinimus.
- Ankeriai su veržle - tinka į kietas medžiagas, pvz., betonas, akmenis, plytas, medieną.
- Ankeriai su kilpa - skirtini naudoti, kai reikia užkabinti elementus su kilpa arba kabliu.
- Sparnelių inkarai - plečia auseles įjungdami pagrindą; dažnai naudojami, kai reikia didesnės apkrovos.
- Spyruokliniai sparneliai - skirti sunkiems paveikslams, lentynoms ar kitiems reikliems montavimams.
Gipso kartono pertvaros montavimas yra greitas ir našus, kai laikomasi paruoštų techninių nurodymų. Pasirenkant ankerius, svarbu įvertinti medžiagą, kurioje jie bus, apkrovą ir aplinkos sąlygas. Gipskartonio plokštės nėra metalo, todėl didelė apkrova gali sukelti įsitempimą plokštėje; todėl, prireikus, galima sumontuoti dvigubą gipso sluoksnį arba papildomus CW/UA profilius, įrengti traversą ar rėmą. Montuojant svarbu laikytis rekomenduojamų atstumų, naudoti tinkamas gniuždymo ir sandarinimo priemones, o siūlių gruntavimas ir glaistymas atlikti laikantis technologijų, kad paviršiai atrodytų lygūs ir ilgaamžiai.
Gipso pertvaros gali būti įrengiamos sausose ar drėgstančiose patalpose, pasirinkus tinkamas plokštes. Jos suteikia puikią galimybę paslėpti elektros tinklus ir kitus inžinerinius tinklus, o parengtas paviršius yra ideali baze dažymui ar tapetavimui. Optimalus projektavimo požiūris užtikrina, kad pertvaros tarnauja ilgai, išlaikant stabilumą ir gerą mikroklimatą patalpose.
Gipskartonio pertvaros įrengimas | viengubo metalinio karkaso gipskartonio pertvara
Be to, pateikiama orientacinė išeiga vienam kvadratiniam metrui pertvaros: vertikalus CW profilis - 1,8 bėginio metro / m², horizontal UW profilis - 0,7 bėginio metro / m². Profilių plotis gali būti 50, 75 arba 100 mm. Pirmam sluoksniui paprastai naudojama 9 plokščių vnt./m², antrąjį sluoksnį - 24 vnt./m², su įvairiais tvirtinimo elementais, kurie užtikrina stabilumą ir atsparumą.
Tiksliai pritaikę visas technologijas, gaunate tvirtą, lengvą, universalią ir lengvai išplanuojamą gipso kartono pertvarą, kuri tinka tiek naujoms, tiek renovuojamoms erdvėms.
