Įvadas
Nedarykite pagrindinių klaidų pasirinkdami laidininką: laidininku pratekančios srovės dydis nepriklauso nuo įtampos, t.y. ar įtampa bus 5V, ar 12V, ar 220V, ar 380V: bet kokiu atveju 1,5 kvadrato vienu variniu laidu „kabančiu ore“ (viena gysla) tekanti ilgalaikė srovė neturi viršyti 23A. (žemiau lentelėje: tiesiamų atvirai)220V įtampos grandinėse naudojame dvi gyslas: fazę (L) ir nulį (N), vadinasi per šiuos abu laidus tekės srovė, ir jei tai kabelis (2, ar 3 gyslų) srovė neturi viršyti 18A. (lentelėje vieno dvigyslio) Trečia gysla - įžeminimas. Šia gysla srovė tekės tik avariniame režime.
Aliuminio specifinė varža (kai kur naudojama savitoji varža) lygi 0,028. Vario specifinė varža lygi 0,017. Arba vario 1 km. 1.5 kvadrato gyslos varža yra: 11.5 omai, aliuminio: 17.7 oma. 2.5 kvadrato vario: 6.9 oma, aliuminio: 10.6 oma. Panaudojimas: (varžų lentelė žemiau) 6 kvadratų varis, arba 10 kvadratų aliuminis. Renkame trigyslį kabelį (vienfaziam tinklui), vadinasi varis leis 40A, aliuminis leis 42 A. (lentelėse stulpelis vieno dvigyslio).
Kainodara ir energijos nuostoliai kabeliuose
Žiūrim varžą: 6 varis: 2.9 oma/km, 10 aliuminis: 2.7 oma/km. Matematika: dažniausiai įvadinis kabelis būna iki 100 m ilgio. Imkim patį nedėkingiausią variantą: 100 m. Vadinasi vario varža bus 0.29 oma/100 metrų, aliuminiui bus 0.27 oma/100 metrų. Omo dėsnis: I = U/R, arba įtampos kritimas mūsų ką tik parinktuose kabeliuose bus U=IR. Skaičiai: Variui - U = 40 A * 0.29 oma = 11.6 V; Aliuminiui - U = 40 A * 0.27 oma = 10.8 V. Šie skaičiai reiškia, kad įvadiniame skyde esant 230V įtampai, prie maksimalios panaudojamos galios (40A) jūsų buto (namo) skydelyje liks tik apie 218-219 voltų.

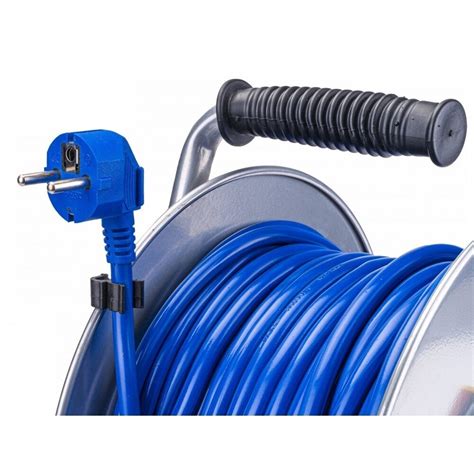

Krentanti galia 100m. kabelyje (arba, kodėl kabelis perkaista): P = UI. Variui: P = 11.6V * 40A = 464W. Šie 464W šildys aplinką 100m. atstume nuo vieno skydelio iki kito. Jei šiluma nesugebės išsiskirstyti, kabelis kais, kol išsilydys plastmasinė izoliacija. Įvyks trumpas jungimas. Klosite naują kabelį. Foto apačioje iliustruoja perkaitimo pavyzdį.
Matematikos praktika: aliuminio vs vario
- Aliuminis, 25 kvadratai, 100m: 0,11 oma/100m. 40A. įtampos kritimas: 4,4V. Iššvaistoma šilumai galia: 176W.
- Pinigai: 6 kvadratų varis: 6,38 Eur/kvad. + PVM; 25 kvadratų aliuminis: 4,40 Eur + PVM. Sutaupytas skirtumas: 2,40 Eur. Prarandų galios skirtumas tarp 464W ir 176W yra 288W, arba 2,88W/metrui.
Praktiškas kabelių pasirinkimas namų tinklui

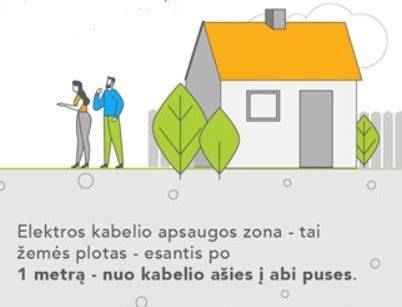

Metai turi 8760 valandų. Įvado kabelio ilgis dažnai yra tam tikras: 100 m. Nuo įvado iki skydelio dažnai einama per 100 m. įvado kabelį. Pavyzdys trifazis tinklas: Pavyzdys galios apskaičiavimui (kai įvadui turime 3F 25A): P = 25 × 1.7320508 × 0.38 × 0.90 × 0.92 = 13.62 kW. Reikšmės: 14 kW, įtampos koeficientas cos(fi) 0.92, gauname 21.74A, kas atitinka 4 mm2 varinį kabelį. Tačiau praktikoje dažnai naudojama nesinchroninė apkrova (naudojant 1F prietaisus) ir įtampos kritimas dėl kabelio ilgio įvertinamas. Rekomenduojame 5×6 mm2 varinį kabelį įvedimui, įkastą apie 1 m gylyje PVC vamzdyje.
Praktikoje kloti 6 kvadratų varinį kabelį namo įvadui galima (arba 10 kvadratų aliuminį), tačiau rekomenduojama numatyti ateitį ir priklausomai nuo situacijos pasikloti 16, ar net 25 kvadratų aliuminį kabelį. Siūlomas aliuminis kabelis dažnai pasirenkamas dėl kainos; aliuminis gali būti pigesnis nei varis. 6 kvadratai varis: 6,38 Eur/m; 10 kvadratų aliuminis: 2,16 Eur/m.
Konkrečios rekomendacijos
- Siūlomas aliuminis kabelis 25 kvadratai gali suteikti didesnį rezervo rodiklį (65A) palyginus su 34A 6 kvadratų variu, o tai reiškia didesnį saugumą ir galios rezervą.
- 1,5 kvadrato varinis kabelis atlaiko ilgalaikę apie 18A srovę; 2,5 kvadrato varinis kabelis - apie 25A. Privaloma apsauga: 1.5 mm2 - 16A apsaugos įrenginys, 2.5 mm2 - 20A apsaugos įrenginys.
- Gaires dėl trifazės apkrovos: 4-sgy kabelis rekomenduojamas 3F tinklui su dideliu krosnies, vandens šildytuvo ar variklių apkrova.
Pasirenkant įvedimo kabelius ir apsaugą
Namo įvadas gali reikalauti įvado su 16A ar 32A automatu priklausomai nuo ilgio ir apkrovos. Dažnai atvejai rodo, kad nors įvadas planuojamas 32A, realiai elektros tinklai gali leisti naudoti 32A automatuką, suteikiant pakankamą rezervą.
HV kabelio apvalkalo kryžminio sujungimo metodo paaiškinimas | Požeminių kabelių inžinerija
Apžvalga apie galutinius pasirinkimus
Galiausiai, siekiant subalansuoti kainą ir saugumą, dažnai renkamas 25 kvadrato aliuminis kabelis dėl didelio srovės talpos ir biudžeto pranašumų, o variniai kabeliai tik tuo atveju, kai reikalingas mažesnis nuostolių lygis ar reikalingas didesnis patikimumas ilgalaikėje perspektyvoje.
