Variklio blokas yra esminė ir neatsiejamai svarbi automobilio dalis, kurios funkcionalumas ir patikimumas yra lemiami viso automobilio veikimui. Variklio blokas, dar vadinamas cilindro bloku arba motoro korpusu, yra metalinė struktūra, kurioje yra įrengti cilindrai ir kiti variklio komponentai. Pagrindinis variklio bloko tikslas yra suformuoti patikimą ir tvirtą sistemą, kurioje gali veikti variklis. Variklio blokas yra pagamintas iš metalo, dažniausiai aliuminio arba geležies lydinio, ir yra pagrindinis variklio komponentas.
Jo viduje yra cilindrų eilė, kuriose yra pistoletai. Cilindrų skaičius gali skirtis priklausomai nuo variklio tipo. Dažniausiai automobiliuose yra nuo keturių iki aštuonių cilindrų, tačiau yra ir daugiau cilindrų turinčių variklių. Variklio bloke taip pat yra vietos kitiems komponentams, tokiems kaip vožtuvų mechanizmai, alyvos kanalai ir variklio aušinimo sistema. Variklio bloko viduje yra pagaminti kanalai, per kuriuos eina aušinimo skysčio ir alyvos.
Variklio blokas yra automobilio širdis, pagrindinis ir labiausiai apkrautas komponentas. Jis yra atsakingas už variklio veikimą ir yra būtinas norint užtikrinti automobilio veikimą. Be variklio bloko, automobilis tiesiog negalėtų važiuoti. Variklio blokas yra pati svarbiausia dalis mūsų automobilio. Žinodami tai padėsime sužinoti, kas slypi po variklio dangčiu, ir suprasti mūsų transporto priemonės veikimą.

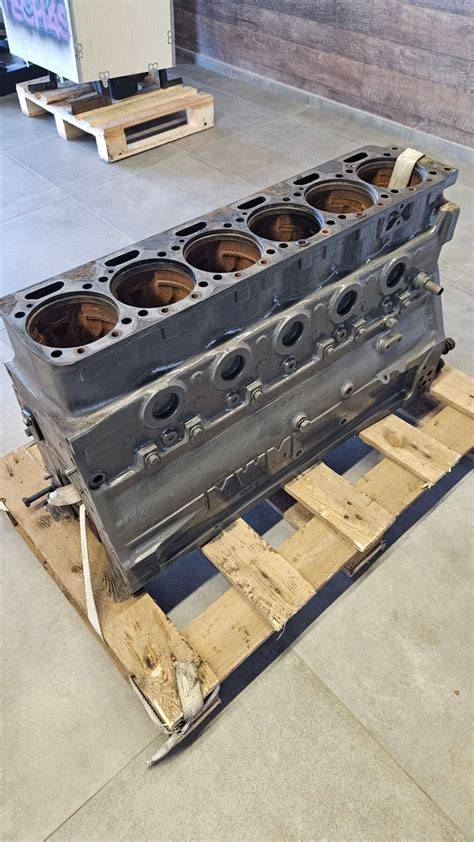

Kaip matote pagrindiniame paveikslėlyje, tai apie vientisas su visomis reikiamomis ertmėmis montavimui: cilindrai, aušinimo skysčio ir alyvos linijos, skylės varžtams ir tarpikliams ir kt. Norint pagaminti šią formą gamykloje, sumaišomas cirkonio smėlis, klijai ir kietiklis. Šis smėlis naudojamas, nes jo lydymosi temperatūra yra labai aukšta (arti 2.500ºC). Tas smėlio mišinys patenka į pagrindines formas kad suteiktų norimą formą ir įpurškiamos dujos, kurios mišinį kietina. Tada surenkamos skirtingos gautos formos, detales suklijuojant specialiais klijais, atlaikončiais didelį karštį. Šis metalas gaunamas iš luitai, kurie dedami į lydymo krosnį. Aliuminio atveju jis kaitinamas iki 800ºC, kad suskystėtų. Po, yra įpurškiamas į formą iš apačios, kad būtų išvengta užteršimo aliuminio oksidu. Medžiaga, kuri susidaro, kai išlydytas aliuminis liečiasi su oru. Kitas žingsnis - mesti pailsėti šešias valandas terminio regeneravimo krosnyje. Taip klijai suskaidomi taip, kad smėlis atsilaisvins. Po to blokas dedamas veidu žemyn ir sukratomas, kad atsilaisvintų smėlis.
Paprastai variklio blokas dažniausiai pagaminti iš ketaus arba aliuminio. Tačiau taip nėra su visais varikliais. bendra tendencija yra pereiti prie aliuminio, del daug priežasčių. Pavyzdžiui, geresnis dizainas ir aukštesnė surinkimo kokybė leidžia aliuminio variklių blokams turėti labai didelį stiprumą. Kalbant apie jo laidumą. Aliuminio blokeliai turi mažesnę šiluminę inerciją. Kas reiškia, kad mažiau laiko reikia įkaisti ir mažiau laiko atvėsti. Priešingos situacijos pavyzdys yra kai kurie Ford EcoBoost varikliai. Išlaikant ketaus blokus, kurie ilgiau įkaista, jiems reikia antrinių aušinimo skysčio vamzdžių.
Nors tai nurodyta kai kuriuose tinklalapiuose, nėra variklio bloko dalis gabalus kaip galvutės tarpinė, stūmokliai, žiedai, kaiščiai arba švaistikliai. Tai visos variklio dalys, bet ne pats variklio blokas. Viduje variklio blokas mes susitinkame cilindrus. Jie gali būti pliki, tai yra tiesiai su bloko sienomis, arba uždengti marškiniais. Kad jie yra ne kas kita, kaip kai kurie vamzdeliai, dengiantys cilindrus, kad jie nesusidėvėtų dėl trinties su stūmoklių žiedai. Cilindrų dydis skiriasi priklausomai nuo stūmoklio eigos ir dydžio. Kita vertus, sienelių, sudarančių cilindrus, storis priklauso nuo darbinio slėgio, kurį veikia variklis. Aplink cilindrus yra visi aušinimo kanalai kur cirkuliuoja antifrizas. Be to, kaip minėjome anksčiau, šilumos ištraukimas turi palaikyti pakankamai vienodą temperatūrą tarp skirtingų variklio taškų. yra kiti kanalai kur dings aliejus reikalinga kiekvienai variklio daliai. Jo dizainas yra labai svarbus palaikyti tinkamą alyvos slėgį viso turo metu. Tai paviršiai, skirti pritvirtinkite kitas variklio dalis. Pavyzdžiui: sujungimas Vandens siurblys, skirstytuvo mova, benzino siurblio mova, alyvos filtro atrama... Kaip matote, visos jos yra labai svarbios variklio darbui dalys, kurios turi būti teisingai pritvirtintos prie bloko. Eik prisukamas ir sandarinamas tarpinėmis kurios atlaiko aukštą temperatūrą. Tai apačioje ir yra kur yra alkūninis velenas. Guolis yra pusmėnulis, kuris apkabina alkūninį veleną iš viršaus o guolis yra pusmėnulis, kuris jį supa iš apačios ir yra prisukamas prie bloko. Ši dalis yra tik uždaruose variklio blokuose. Priklausomai nuo variklio konstrukcijos, blokas turi turėti vienokias ar kitokias ertmes. Un atviras blokas yra tas neapima jokios alkūninio veleno atramos. Bloko forma, taip pat jo struktūra, iš esmės priklauso nuo konstrukcijos tipo kad variklis turi, anot variklių tipai.
Variklio blokų tipai pagal architektūrą
V formos: cilindrai dedami įstrižai ir poromis. Tokiu būdu du švaistikliai sujungiami prie to paties švaistiklio. Šis skirtumas susijęs su aušinimo kanalų išdėstymu. Atidarykite denį tai reiškia, kad cilindrai jie yra apsuptas aušinimo kanalų. Jei tai yra tokio tipo blokai uždaras denis, šie ortakiai neapjuoskite cilindrų, todėl jie yra atsparesni slėgiui, tačiau jų aušinimas yra sudėtingesnis. Taip pat yra Semi Open Deck arba Semi Closed Deck, kurie yra abiejų tipų derinys.
Užpakalis, paprastai, yra ant variklio bloko, Tai sudėtingiausias komponentas. projektuojant variklį. Be to, būtent kūrinys pasižymi didžiausiu trapumu, nes turi atlaikyti didelis įtempis ir labai aukšta temperatūra degimo kameroje. Cilindro galvutės gamybai naudojama labai daug panašus į variklio bloką. Tarp cilindro galvutės ir variklio bloko yra galvutės tarpinė. Šios valdybos misija - teikti sandarumas ir sandarumas. Priklausomai nuo variklio konstrukcijos, blokas gali turėti apačioje sujungtas suoliukas, kur ilsėtųsi alkūninis velenas (atviras blokas + lova). Vėlgi, priklausomai nuo variklio konstrukcijos, prie bloko bus pritvirtintos skirtingos dalys, kad tinkamai veiktų.
Variklio blokas, taip pat žinomas kaip cilindrų blokas, yra esminė variklio dalis, kurioje yra visi pagrindiniai variklio apatinės dalies komponentai. Jame yra alkūninis velenas, kuris sukasi, ir stūmokliai, kurie juda aukštyn ir žemyn cilindro angose degdami kurą. Paprastai šiuolaikiniuose automobiliuose variklio blokui naudojamas aliuminio lydinys, o senesniuose automobiliuose ir sunkvežimiuose dažnai naudojamas ketus. Metalinė bloko konstrukcija suteikia tvirtumo ir efektyviai praleidžia šilumą nuo degimo iki aušinimo sistemos. Iš pradžių blokas buvo tik tvirtas metalo gabalas, laikantis cilindro angas, vandens aušinimo apvalkalą, alyvos kanalus ir karterį. Vandens apvalkalas yra kanalų sistema, kuri cirkuliuoja aušinimo skystį aplink variklio bloką, supančią variklio cilindrus, kurių paprastai yra keturi, šeši arba aštuoni. Kai cilindro galvutė pritvirtinama prie variklio bloko viršaus, stūmokliai juda aukštyn ir žemyn cilindruose, sukdami alkūninį veleną, kuris galiausiai varo ratus.
Jei variklio blokas yra pažeistas arba blogai veikia, tai gali sukelti įvairių variklio problemų. Norint išvengti variklio bloko problemų, būtina reguliariai atlikti techninę priežiūrą, pvz., pakeisti alyvą ir pakeisti oro filtrą. Variklio blokas, tiksliai apdirbtas metalinis gabalas, sukurtas taip, kad tarnautų visą automobilio gyvenimą. Išorinis variklio aušinimo skysčio nutekėjimas: Tai gali atsirasti dėl nesandarus vandens siurblio, radiatoriaus, šildytuvo šerdies, atsilaisvinusio žarnos arba įtrūkusio pačiame variklio bloke. Susidėvėjęs/įtrūkęs cilindras: Po ilgo naudojimo cilindro sienelės gali nusidėvėti, todėl stūmoklio žiedai negali tinkamai užsandarinti. Retais atvejais gali įtrūkti cilindro sienelė, todėl variklį reikia atnaujinti. Porėtas variklio blokas: Gamybos metu esantys teršalai liejinyje gali susidaryti tuštumų, dėl kurių gali nutekėti alyva arba aušinimo skystis. Cilindro galvutės dangteliai: Tai pagrindiniai komponentai, pritvirtinti prie variklio bloko viršaus ilgais varžtais. Variklio blokas yra bet kurio variklio šerdis, suteikiantis tvirtą karkasą, kuriame yra pagrindiniai variklio komponentai ir palengvinantis esminius procesus, tokius kaip degimas, aušinimas ir tepimas. Dėl įtempto eksploatavimo ir svarbos, reguliarus techninės priežiūros, alyvos keitimo, oro filtrų keitimo ir mechaniko patikros yra būtinos.
Medžiagos ir gamybos procesai
Variklio blokas dažniausiai gaminamas iš ketaus arba aliuminio. Aliuminio lydiniai tampa vis populiaresni dėl savo lengvumo, geresnio dizaino ir aukštesnės surinkimo kokybės, kas leidžia pasiekti didelį stiprumą ir mažesnę šiluminę inerciją. Tai reiškia, kad variklis greičiau įkaista ir atvėsta, o lengvesnis svoris padeda pasiekti geresnį svorio balansą tarp priekinės ir galinės ašių.

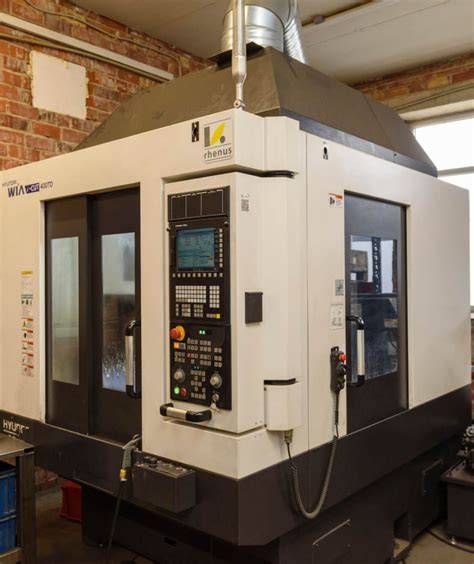

Variklio blokas taip pat išklojo keli gamybos etapai: liejimas (smėlio arba slegiant) ir tolesnis apdirbimas CNC. Po liejimo seka apdirbimas ir apdailos procesas, tiksliai išdėstant cilindrus ir alyvos kanalus. Kokybės kontrolė apima matmenų patikrinimą, paviršiaus šiurkštumo matavimą ir neardomuosius testus. Dėl aliuminio blokų populiarumo, jų pranašumai apima lengvesnį svorį, geresnį aušinimą ir aukštesnę surinkimo kokybę.
Šiuolaikinės technologijos, tokios kaip 3D spausdinimas ir pažangus CNC apdirbimas, pakeitė blokų gamybą, leidžiant sukurti tikslius ir sudėtingus dizainus. Automobilių gamintojai, tokie kaip BMW ir Audi, naudoja pažangias medžiagas, tokias kaip aliuminio ir magnio lydiniai, siekdami pagerinti degalų efektyvumą ir sumažinti išmetamųjų teršalų kiekį nepakengdami našumui. Žvelgiant į ateitį, dėmesys krypsta į hibridines ir elektrines jėgos pavaras, kurioms reikia skirtingų konfigūracijų.
Kaip gaminami variklio blokai
Dalys ir jų vaidmuo
Cilindrų blokas turi cilindrus, ant jo viršaus tvirtinamas cilindrų galvutė, kurioje yra vožtuvai, purkštuvai ir degimo sistema. Cilindrų blokas taip pat aprūpintas aušinimo kanalais ir alyvos takeliais. Viduje yra alkūninis velenas, kuris sukasi, ir stūmokliai, kurie juda aukštyn ir žemyn. Alyvos bakas ir vandens apvalkalas yra svarbios dalys, kurios užtikrina tinkamą tepimą ir aušinimą. Alkūninio veleno guoliai užtikrina sklandų sukimosi judesį, o tarpinės - sandarumą tarp cilindrų ir galvutės.
V formos blokai, cilindrai išdėstyti 90 laipsnių kampu, leidžia efektyviai išspręsti aušinimo ir judančių masių balansavimo problemas. Inline blokai turi cilindrus išdėstytus vienoje eilėje, o plokščiai arba bokso blokai - stūmoklius, judančius priešingomis kryptimis, padeda sumažinti svorio centro pokyčius. Tinkamai sujungtos dalys, kaip stūmoklių pirštai ir tarpinės, užtikrina sandarumą ir ilgaamžiškumą.
Tapti budinčiu priežiūros ekspertu: gedimų prevencija
Nors alkūninis mechanizmas yra patvarus, gedimų rizika kyla dėl eksploatacijos sąlygų, netinkamos priežiūros ar gamyklinių defektų. Dažniausi gedimai apima alkūninio veleno ir stūmoklių žiedų nusidėvėjimą, švaistiklinių ar pagrindinių guolių susidėvėjimą, o kartais - įtrūkimus cilindro sienelėje. Reguliari techninė priežiūra, alyvos keitimas, oro filtrų keitimas ir mechaniko patikros gali sumažinti riziką ir pratęsti variklio eksploatavimo laiką.
Apibendrinimas
Variklio blokas yra bet kurio variklio šerdis, kuris utikrina tvirtą karkasą ir palengvina degimą, aušinimą bei tepimą. Aliuminio lydiniai šiuolaikiniuose varikliuose suteikia svorio balansą, atsparumą temperatūrai ir geresnį surinkimo kokybę, todėl vis dažniau pasirenkama šio tipo medžiaga. Šiuolaikinės gamybos technologijos, įskaitant CNC apdirbimą ir net 3D spausdinimą, leidžia tiksliai ir efektyviai kurti sudėtingus blokų dizainus. Tinkama priežiūra, alyvos keitimas ir oro filtrų keitimas yra būtini norint išvengti gedimų ir užtikrinti ilgalaikį variklioblokų patikimumą.
